工业蓄电池组钣金承载固定支架

　　这套钣金承载结构主要面向工业现场铅酸蓄电池组的安装固定需求，常见于机床控制柜后备电源舱、UPS不间断电源柜、直流屏供电单元以及小型分布式储能柜体内部。蓄电池自身重量大，单块大容量工业铅酸电池重量往往达到数十公斤，成组布置后对支撑件的刚性、承重余量和安装定位精度都有明确要求，普通薄铁皮托架长期承重容易出现底板下挠、侧边变形、安装孔位错位等问题，这套结构在设计阶段就围绕重载支撑、走线避让和批量装配做了针对性处理。

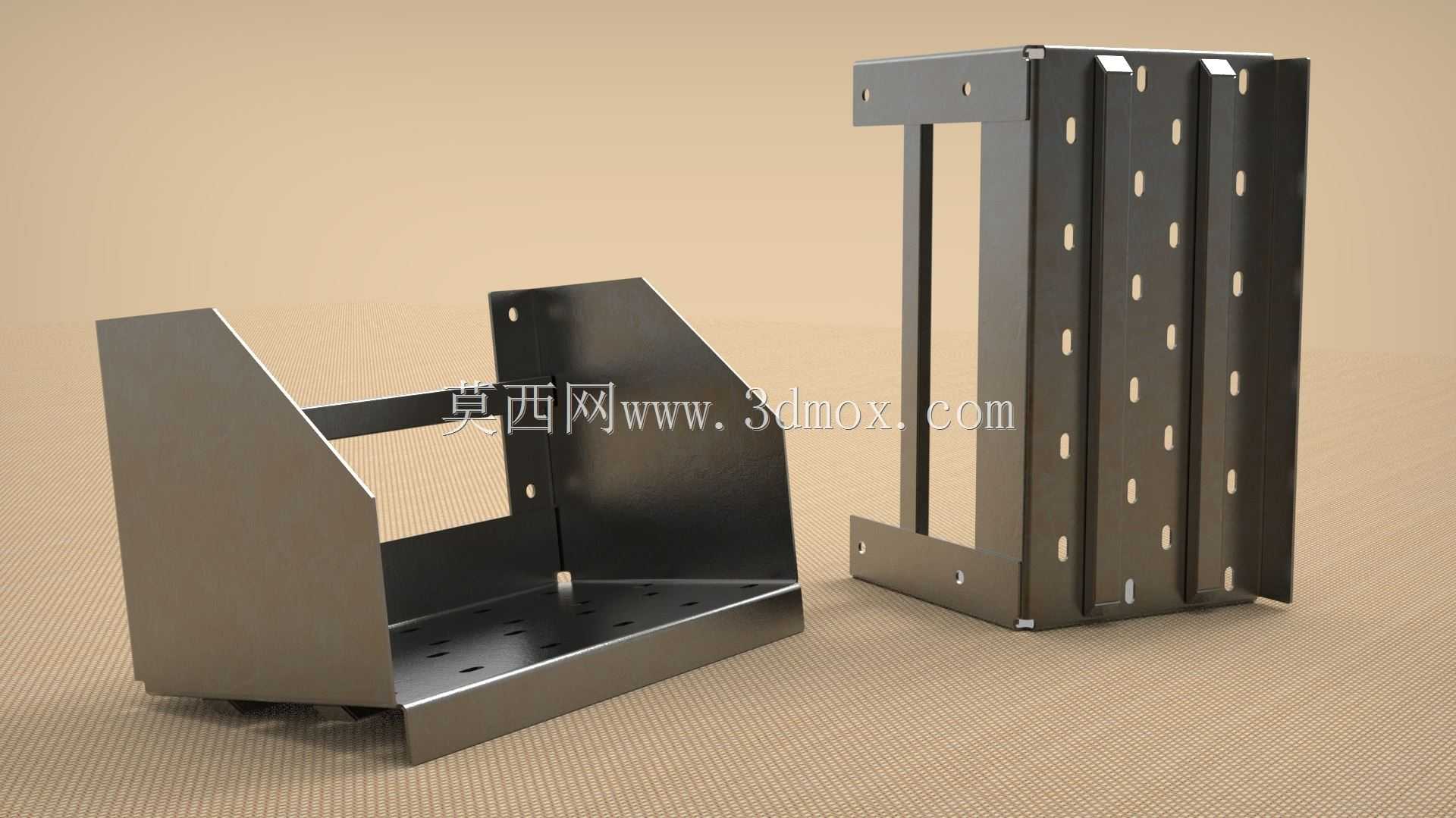

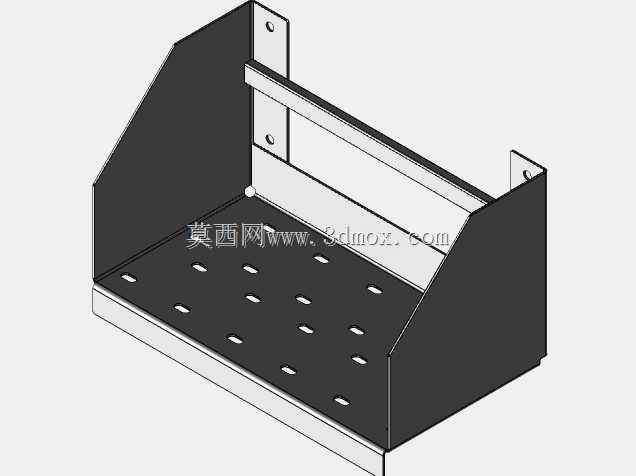

　　从结构拆分来看，整套支架由两个核心钣金单元组成，一侧为开口式承托底座，另一侧为立式多孔安装背板。承托底座采用厚钢板经折弯成型，底部为整面承重平板，平板上阵列排布多组安装孔与漏液排流孔，电池落位后可通过绑带、压条或者底部定位螺栓完成固定，底板四周向上折弯形成挡边，既可以限制电池侧向滑移，也能在电池出现少量电解液渗漏时形成临时围挡，避免液体直接流到柜内其他电气元件上。底座两侧的立式折弯侧板向上延伸，侧板之间设置横向连接梁，横向梁一方面把两侧侧板拉接成整体框架，抵消侧板受载后向外张开的变形趋势，另一方面梁体中部开出矩形避让窗口，方便电池接线端子、连接铜排以及动力线缆从侧向穿行，不会出现线缆被钣金边缘挤压磨损的情况。底座底部预留折边支撑脚，让承重底板和安装基面之间留出间隙，既可以减少钣金面和柜底的接触面积，方便喷涂后整体装配，也能给底部走线、凝露排放留出空间。

　　立式背板单元为多道折弯形成的槽型立柱结构，整块板材经过多次直角折弯后形成截面为凹凸交替的加强筋形态，这种结构不需要额外焊接加强筋，仅依靠板材自身的折弯造型就大幅提升了长竖直方向的抗弯惯性矩，在背板高度较大、承受电池侧向倾覆力矩的时候，不会出现板面中部鼓曲或者立柱弯曲的问题。背板正面沿竖直方向规则排布多排长圆孔与圆孔，长圆孔主要用于适配不同规格电池的安装孔距，装配时可以沿上下方向微调固定件位置，抵消钣金加工和电池尺寸的累积误差；圆孔则用于固定线缆扎带、安装绝缘隔板、挂载电池检测模块或者辅件。背板上下两端都设置带孔的安装折边，折边上的孔位用于和柜体框架、墙面龙骨或者底座单元进行螺栓连接，安装时可以根据电池组的排布方式选择背靠式安装或者侧向拼接安装，适配不同柜体的内部空间。

　　实际选型布置时，需要先确认单组电池的外形尺寸和总重量，再核对支架的底板有效承载宽度、深度以及背板的有效固定高度。底座的左右侧板间距决定了可容纳电池的最大宽度，底板长度方向需要覆盖电池底部的全部支撑区域，避免电池底部悬空导致局部应力集中；立式背板的总高度要高于电池组堆叠后的重心位置，固定点尽量布置在重心线以上，才能有效抵抗设备搬运、柜体振动时电池的倾覆趋势。安装边界方面，支架外侧和柜体内壁之间建议留出不小于二十毫米的走线间隙，底座底部支撑脚的接触面要压实在柜体的承重梁或者加强筋上，不要直接固定在柜体薄蒙皮表面；背板和柜体立柱连接时，每个安装折边至少布置两个紧固点，螺栓规格根据承载重量选配，重载场景下建议加装平垫和防松螺母。

　　建模过程中所有折弯处都预留了标准折弯内半径，孔位距离折弯线留出足够的边距，避免折弯工序出现孔位拉伸变形；板材边缘的尖角位置做了小倒角处理，减少装配时划伤线缆和操作人员的风险。整组结构全部采用钣金折弯工艺成型，不需要复杂的铣削或者铸件工序，下料、冲孔、折弯、喷涂后即可装配，制造成本低、承重刚性好，非常适合批量配套电气柜和储能设备使用。
