铜棒拉拔牵引专用液压设备结构

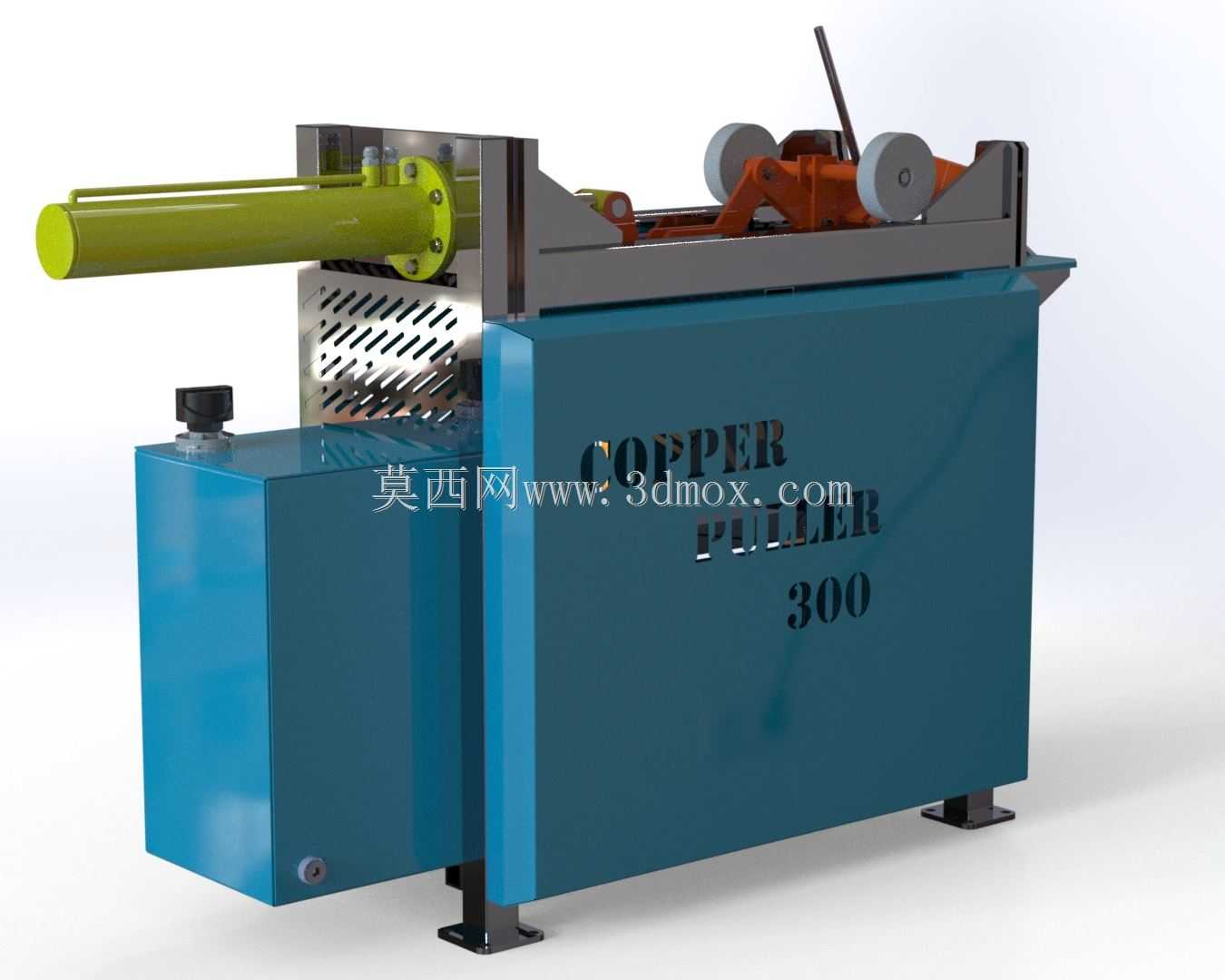

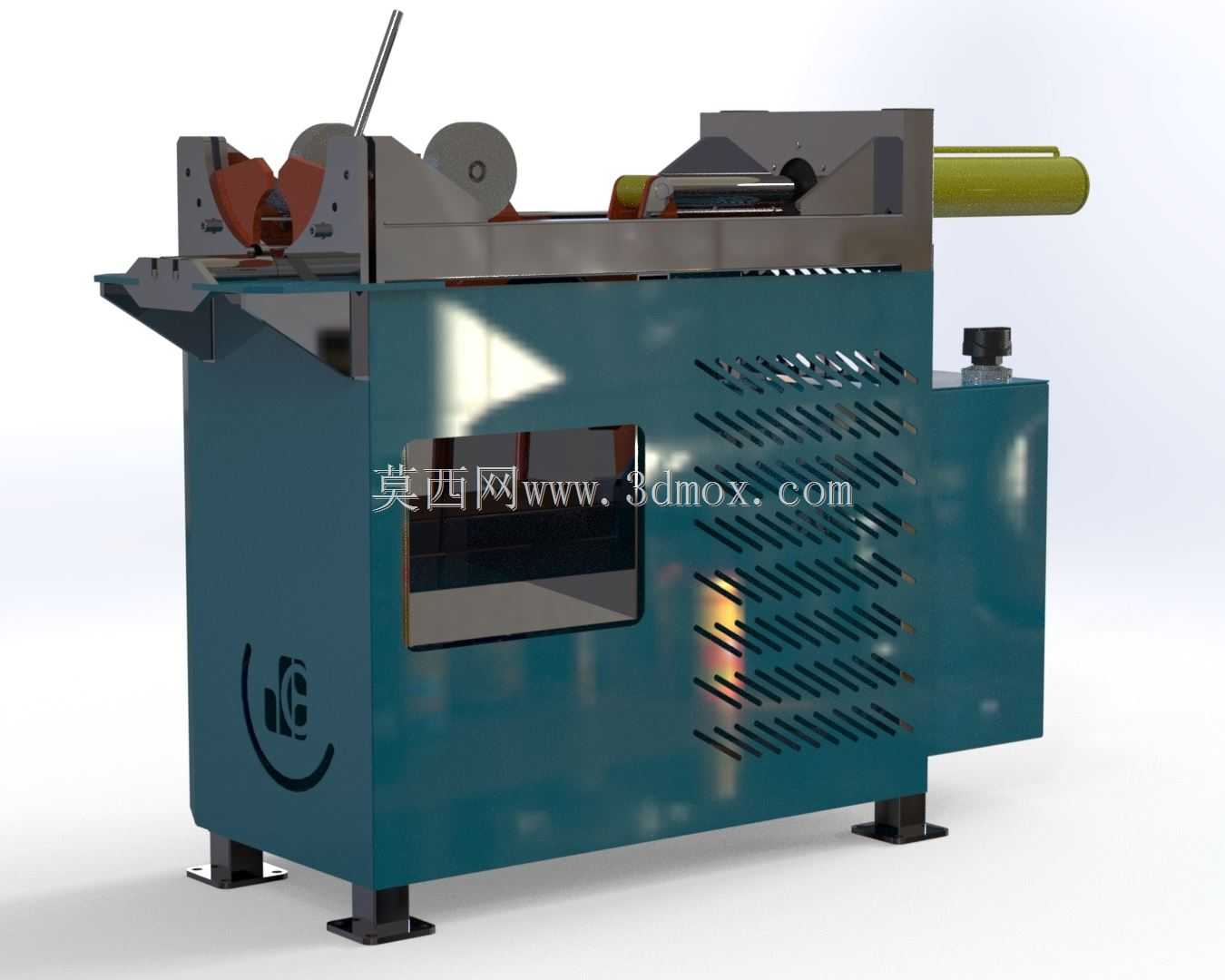

　　这套三维结构对应铜材加工车间里的棒料拉拔牵引工位，核心作用是为铜棒、铜管等有色金属坯料提供稳定的轴向拉力，配合前端拉拔模具完成坯料的缩径、校直与表面精整工序，常见于铜材深加工、线缆原料制备、五金管件生产的产线中段。设备整体落地布置，底部设置四个可调支撑脚，可直接固定在混凝土地坪上，整机长宽高边界适配常规车间通道，左侧外置独立液压动力单元，与主机身通过高压油管连通，动力单元顶部布置液位计、空气滤清器与调压阀组，运维人员站在设备侧方即可完成油位检查、压力调节与滤芯更换，无需拆解主机护罩。主机身采用厚钢板焊接箱式结构，内部容纳液压油箱、管路走线与电气控制元件，外侧护板开设阵列通风孔，兼顾液压系统散热与车间作业安全防护，

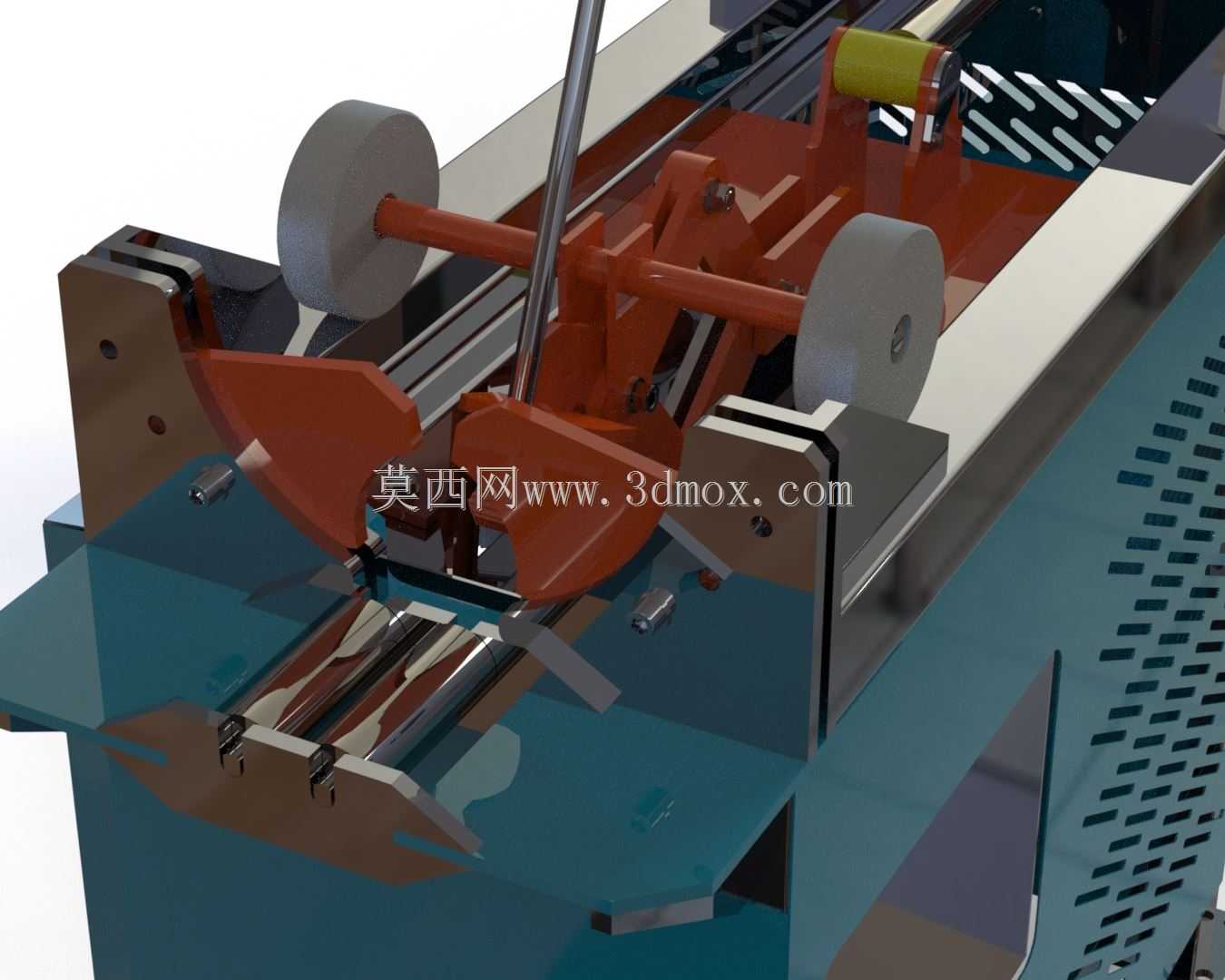

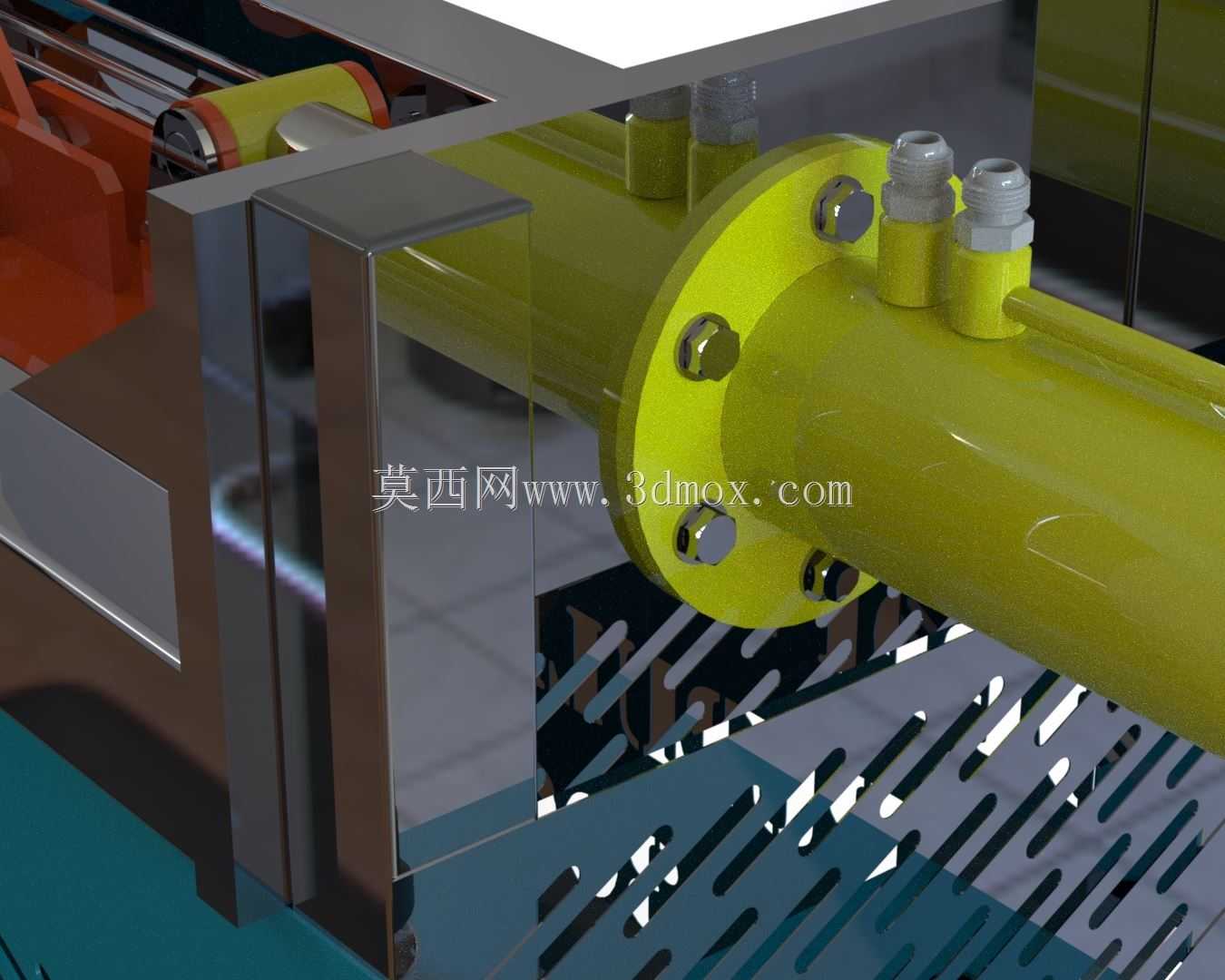

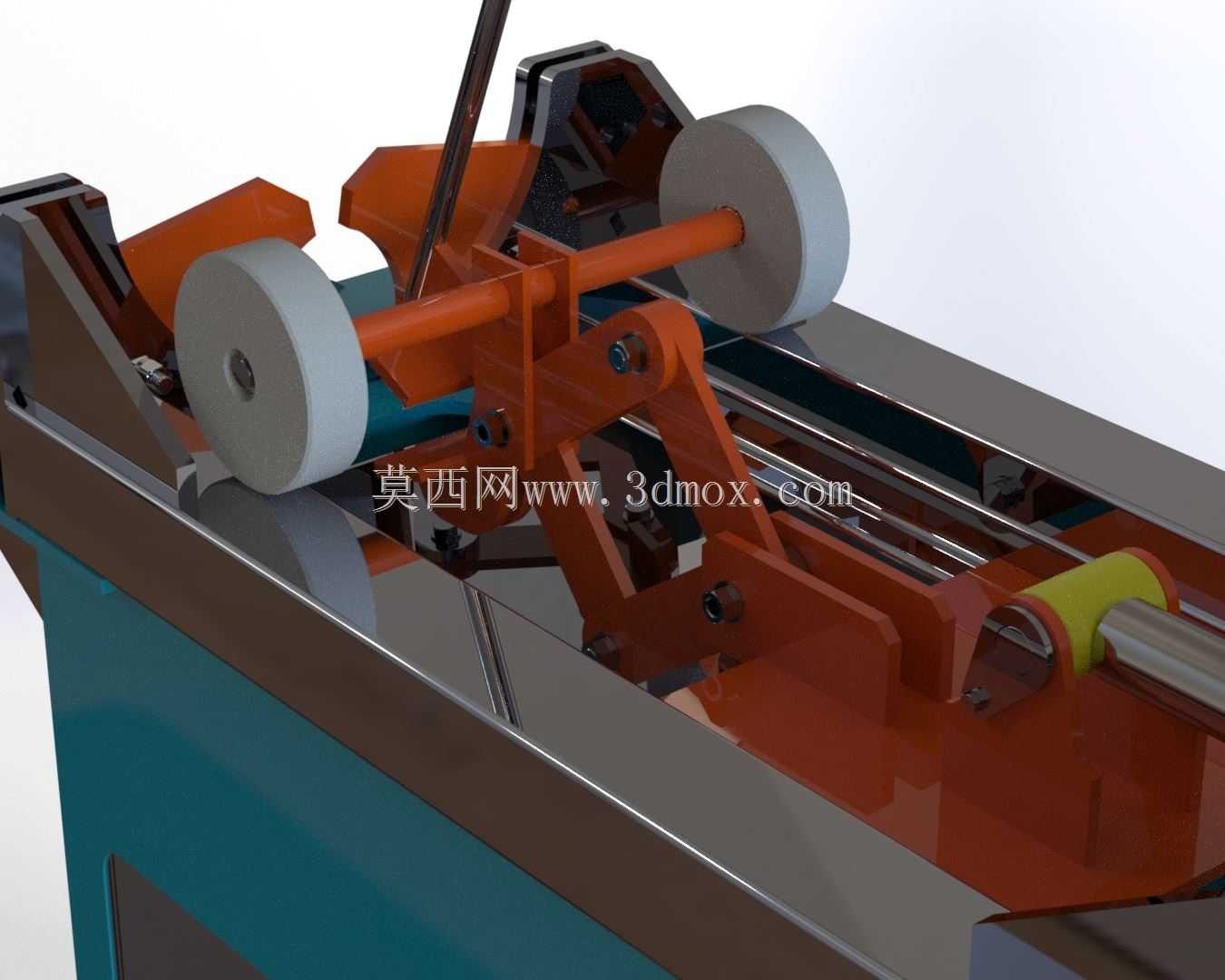

　　机身正面预留标识安装位，顶部工作台面作为拉拔执行机构的安装基准。长行程水平液压缸横置在机身进料侧，缸筒通过法兰座与机身框架刚性连接，活塞杆输出端配置夹料牵引座，液压缸的选型匹配铜棒拉拔所需的恒定低速大拉力，运行过程中推力输出平稳，避免棒料拉拔过程中出现颤纹、断料问题。机身顶部的工作平台上布置两组从动托辊与杠杆式压料机构，托辊采用V型槽结构，可适配不同直径的铜棒坯料，托辊高度与间距可根据棒料规格调整，压料臂带手动操作杆，作业时将坯料压紧在托辊上，防止拉拔过程中棒料跳动偏移，保证拉拔轴线与液压缸输出轴线、前端模具中心保持同轴。从结构设计思路来看，该设备将动力单元与主机身做分体式布局，一方面避免液压泵运行的振动传递到拉拔工位影响加工精度，

　　另一方面独立油箱的容积更大，液压油散热周期更长，适合车间连续班次作业。机身焊接框架做了内部筋板加强，在液压缸满负载牵引时，框架的形变量控制在极小范围，保证拉拔工位的刚性。所有外露运动部件均布置在工作台面上方，护罩边缘做折弯翻边处理，既避免车间人员误触运动构件，也能阻挡加工过程中少量铜屑、润滑液飞溅。安装边界方面，设备进料端需要预留足够的坯料上料空间，出料端对接拉拔模座与成品收料架，设备侧面预留液压管路检修距离，背面靠墙布置时需留出通风间隙，整机的重心落在底部支撑脚围成的区域内，满负载牵引时无倾覆风险。三维建模过程中完整还原了液压缸的法兰连接细节、托辊的轴承装配结构、压料臂的铰接销轴、机身护板的通风孔阵列以及可调支撑脚的螺纹调节结构，

　　各部件的装配关系清晰，液压管路的走向从左侧动力单元沿机身侧部接入水平液压缸，电气走线隐藏在箱式机身内部，整体结构完全贴合铜材拉拔工序的实际作业需求，可直接用于设备方案评审、结构改型参考以及车间布局规划，针对不同拉拔吨位、不同棒料直径的工况，可通过调整液压缸行程、托辊间距与机身框架尺寸完成衍生型号的快速适配。
