手摇式线圈绕线机工装结构设计

项目分类:机床 发布时间:2024-01-09 ID:719657
  • 手摇式线圈绕线机工装结构设计
  • 手摇式线圈绕线机工装结构设计
  • 手摇式线圈绕线机工装结构设计
  • 手摇式线圈绕线机工装结构设计
  • 手摇式线圈绕线机工装结构设计
  • 手摇式线圈绕线机工装结构设计

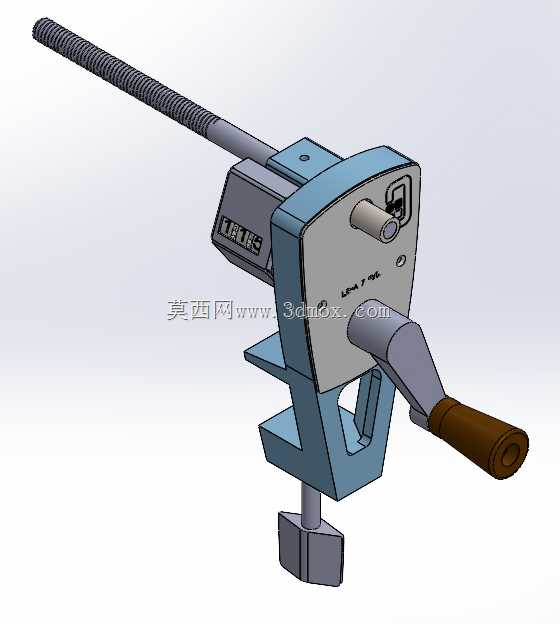

  这套手动线圈绕线工装的三维结构,面向小型电子绕组、维修车间散单绕制以及教学实训场景搭建,整体采用台钳式夹持固定方案,不需要在工作台面额外打孔,就能快速装夹在木质或金属操作台边缘。设备底部的C型夹座配合T型螺杆压块,可适配不同厚度的台面,装夹后整机悬伸量控制在合理范围内,摇动手柄时不会出现明显倾覆趋势,适合零散小批量线圈加工、变压器绕组修复、电感线圈试制这类不需要高速自动化产线的作业场合。

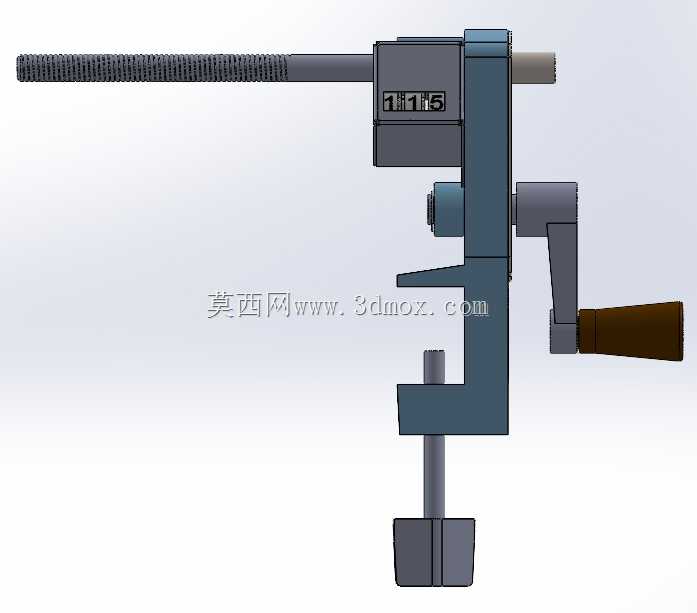

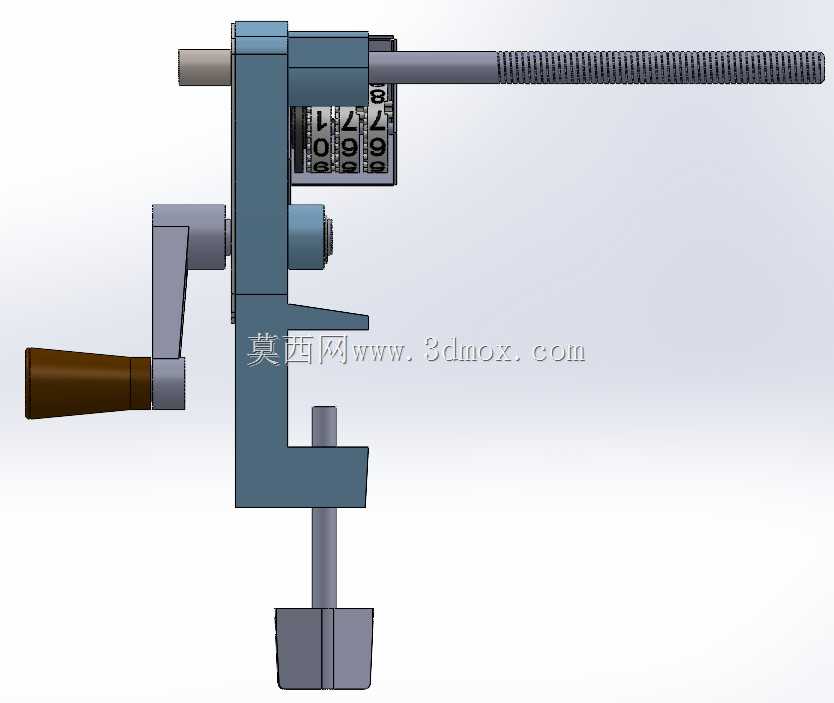

  从功能布局来看,长条形绕线主轴从机身箱体向前伸出,轴端用于装夹绕线骨架,主轴后端配套计数机构,箱体侧面的计数显示窗口可以实时记录绕制圈数,操作人员摇动手柄时,主轴带动骨架匀速回转,线材顺着主轴排布完成缠绕。机身侧面设置的导向出线结构,能够约束线材走向,减少绕线过程中跳线、叠线的问题,手动摇柄采用握持舒适的长柄设计,摇转半径经过匹配,单圈转动的进给力度适中,长时间作业也不会产生过大的操作负荷。

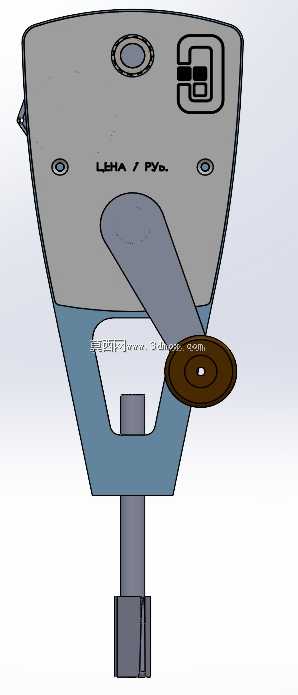

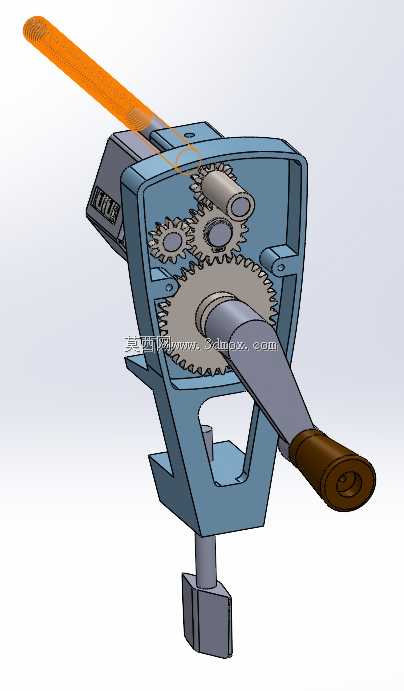

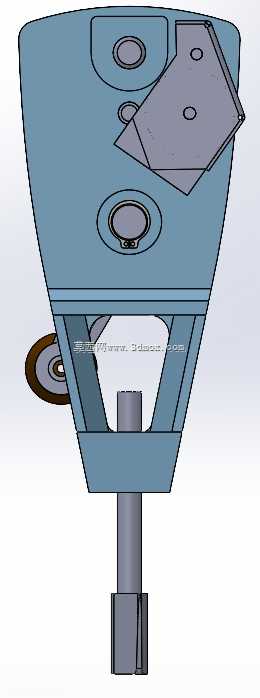

  结构设计上,机身主体采用折弯焊接式箱体框架,既保证主轴安装位置的刚性,又控制整体自重,方便车间内移位搬运。主轴与箱体之间设置回转支撑位,降低转动过程中的径向窜动;夹持底座的开口尺寸预留了足够的台面适配空间,压块端面做平整处理,锁紧后不会损伤工作台表面。计数模块集成在箱体上部,和主轴传动联动,不需要额外供电就能完成圈数统计,适配无电源的野外维修、临时作业场景。

  安装边界方面,整机横向长度以绕线主轴为最长延伸端,摇柄侧的操作空间需要预留出摇臂回转的半径,装夹时要保证手柄转动范围内无管线、工具遮挡;C型夹座的竖直开口高度覆盖常规工作台厚度,底部锁紧螺杆的行程满足不同台面的压紧需求。三维建模过程中,所有钣金折弯件、机加工轴件、塑料握柄、紧固标准件都单独拆分建模,装配关系完整还原实际装配逻辑,主轴的同轴度、夹座的开合行程、手柄的运动干涉都在装配环境中完成校验,既可以作为手动绕线设备的结构参考,也能用于工装改造、实训教学演示,帮助设计人员理解小型绕线设备的传动、计数、夹持三大核心模块的布局思路,在开发半自动绕线机型时,也可以直接沿用这套机身的安装基准与夹持方案,叠加动力驱动组件完成升级。
