格斗竞技双武器发射机器人结构

　　这套结构面向小型机器人竞技对抗场景展开，核心是把武器发射、姿态承载、外部固定和底盘防护整合在同一紧凑框架内。实际使用时，整机通常进入封闭擂台或测试场地，依靠前端双路发射机构完成连续动作，侧置支架用于与外部支撑、调试台或防护边界配合，后部主体则承担动力件、控制件和传动件的安装。与普通展示型机器人不同，这类装备在对抗中会承受冲击、反坐力、侧向剐蹭和反复启停，因此结构设计不能只追求外观完整，更要关注载荷传递路径、零件更换效率和高速运动下的稳定性。

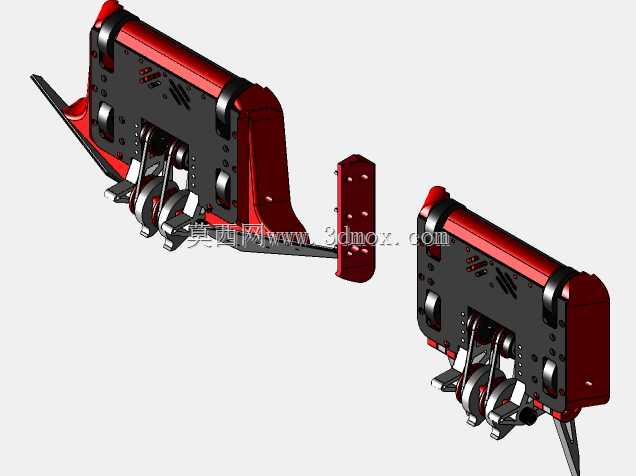

　　从布置方式看，主体采用近似箱式承载骨架，外侧以大面积护板形成封闭轮廓，红色高识别外壳与黑色安装面板形成明显分区。黑色面板并不是单纯装饰件，其表面预留了多组安装孔、减重槽和避让开口，可用于固定驱动模块、发射组件、线束压块以及传感元件。面板上的开孔位置避开主受力肋，使紧固件在传递冲击时不会直接落在薄弱边缘。红色护板沿主体两侧向上包络，既限制内部零件在侧向碰撞中外露，也为顶部和侧部提供连续防撞面。护板边缘做了折线过渡，能够在接触对手或场地边界时把局部点接触转化为面接触，降低单点凹陷概率。

　　前端武器区是整个结构的工作核心。两套发射组件并列布置，摆臂、轮体、销轴和联动支架形成清晰的运动链。发射轮或接触轮通过支架悬出主体前方，使作用点尽量靠近目标接触高度，同时避免武器运动轨迹与底盘护板干涉。并列双机构的设计有利于提高动作冗余度，单侧卡滞或受撞偏移后，另一侧仍可保持基本功能。支架下方设置斜向支撑件，将前端反力向后传递至主体骨架，而不是让载荷集中在单块面板上。对于高速发射或弹射类动作，这种前后贯通的传力路径很关键，它能减少销轴处的扭转晃动，也能让重复动作后的复位精度更稳定。

　　侧向伸出的安装臂体现了调试和边界适配需求。长臂从主体一侧向外延展，末端连接立式安装板，板上分布多层固定孔。该结构可在测试阶段把机器人挂接在安全护栏、标定架或临时支撑面上，便于观察武器轮转速、摆臂行程和发射姿态；也可在运输或维护时作为外部锁定点，防止前端机构自由摆动。安装板与长臂之间采用直角连接，孔位沿竖向排列，能够适应不同高度的支撑面。长臂本身不是细长弱件，其截面通过折边和加厚连接区提高抗弯能力，避免武器反坐力引起端部震颤。

　　底盘与主体的连接强调可拆性。面板、护板、武器支架和侧臂之间多采用螺栓紧固，零件边界清楚，适合赛场环境下快速拆装。竞技机器人在赛后常出现护板擦伤、武器轮磨损、销轴变形等问题，若结构采用大量不可拆连接，维护时间会明显增加。当前方案把易受撞的外护件与内部承载框架分开，外部零件损坏后可单独替换，内部核心安装位不必频繁拆解。多组孔位也为调整武器倾角、轮体间距和重心位置留下余量，便于根据不同对手的防护形式改变攻击策略。

　　外形尺寸方面，整体属于小型桌面级到擂台级机器人尺度，主体宽度集中在双武器并列安装所需范围，前方武器轮略超出护板前缘，侧臂展开后形成最大横向边界。布局时需要把运输宽度、赛场入口宽度和安全围栏间距同时纳入校核：主体收纳状态下轮廓紧凑，侧臂安装后则要确认外部支撑不会阻挡武器摆动。高度方向上，顶部护板略高于内部组件，武器轮轴线位于主体中下部，这种低重心布置有利于对抗时保持姿态稳定。底部需预留电池、电机和驱动板的安装空间，同时保证离地间隙，防止越过场地接缝或碎屑时发生拖底。

　　设计思路上，该结构没有把机器人做成单纯的方形盒子，而是通过外护板、前置武器和侧向支架建立明确功能分区。前部负责攻击与接触，中部负责承载和控制，侧部负责固定与调试，后部则通过封闭壳体保护内部元件。黑色面板上的槽孔兼顾减重与散热，红色外壳承担防护与识别，金属色运动件集中在前端，方便在三维检查时快速判断运动包络。对于结构设计人员来说，建模时应重点核查武器轮旋转范围、摆臂极限位置、螺栓工具空间以及侧臂安装板的孔位同轴度；对于选型人员，则需要结合电机输出、武器轮材料、销轴强度和场地规则，确认整机重量、攻击高度与支撑边界是否匹配。
