FRC赛事充电作业竞技机器人结构

　　这套竞技机器人结构面向青少年工程对抗赛事中的场地作业需求开发，核心任务是在限定赛场区域内完成能源单元拾取、充电工位对接、举升放置与跨障碍机动，整套三维结构把行走底盘、双立柱升降臂、末端执行接口、传动组件和防护框架整合在同一台紧凑设备上，适合结构设计人员参考赛事机器人的布局逻辑、载荷传递路径和改装边界。

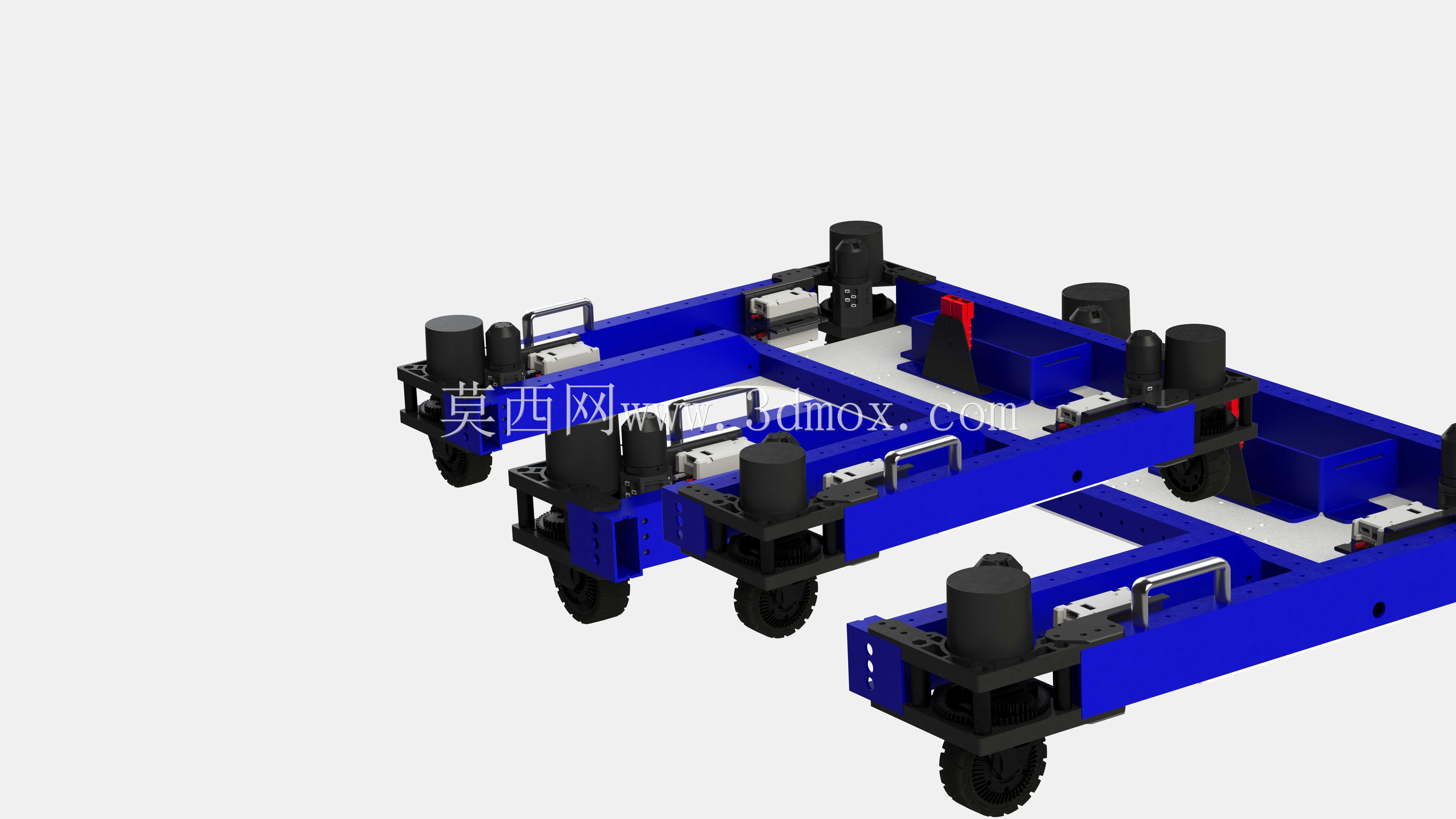

　　行走部分采用低矮轮式底盘方案，底盘框架以标准铝型材和板材拼接形成矩形承载基座，四周布置驱动轮与随动轮，轮组安装座预留孔位可调整轮距和轴距，底盘下层留出电池、控制器、布线和气路元件的安装空间。框架外侧设置黑色防撞护条，边角采用圆弧过渡，避免高速对抗中剐蹭场地边界或对方机器人；底盘上表面预留多组安装孔，可根据任务变化加装拾取导板、定位挡块或辅助配重，实际装配时底盘总宽度需要控制在赛场入口尺寸以内，长度方向给前端拾取机构和尾部配重留出调节余量。

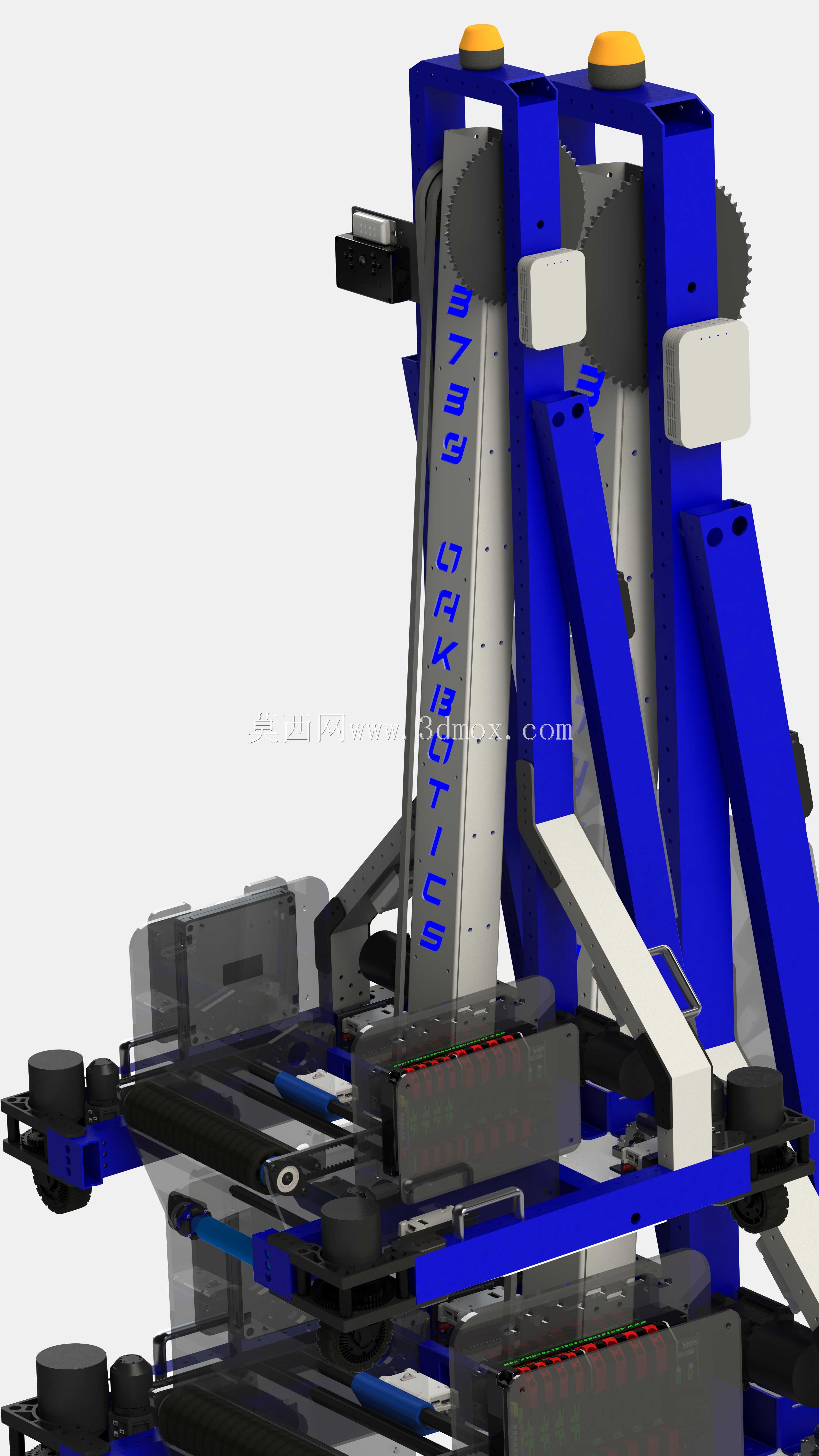

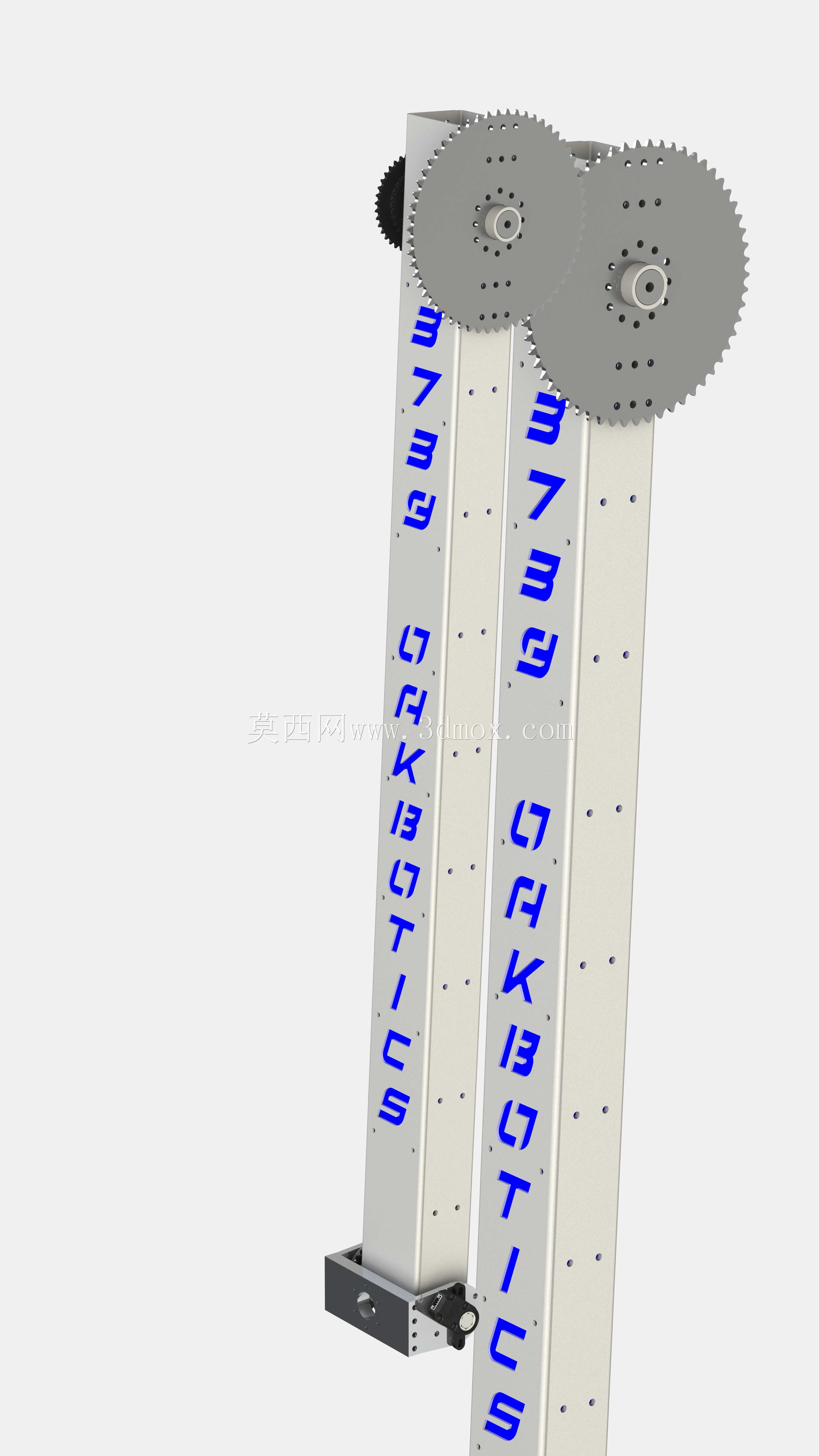

　　上部执行机构采用双立柱并行升降布局，两根蓝色主立柱从底盘后侧向上延伸，立柱之间安装竖直滑轨和伸缩臂体，臂面印有编号标识，内部通过同步带或链条传动实现末端托架的平稳升降。立柱顶部设置黄色限位端盖，既作为机械硬限位的安装基准，也能在视觉上提示升降行程上限；侧面布置大直径传动齿轮和张紧轮，齿轮与齿条或带轮组成的传动链把驱动扭矩传递到升降滑台，滑台上安装灰白色模块化箱体，可根据任务更换夹爪、吸盘或推板。双立柱结构相比单臂方案抗偏载能力更强，当末端托举充电单元重心偏离中心时，左右立柱可共同承担弯矩，减少滑台卡滞风险。

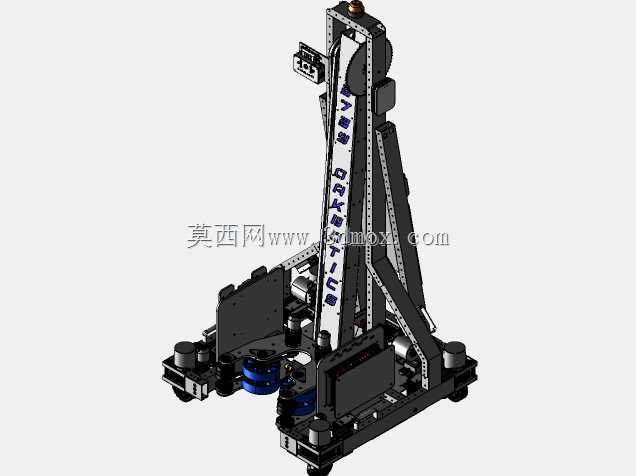

　　臂体与底盘之间布置斜向加强撑杆，撑杆一端连接立柱中部，一端固定在底盘侧梁，使举升载荷通过立柱、撑杆和底盘形成闭合传力路径；底盘前端设置透明可视的拾取料斗区域，料斗边缘做斜面导入设计，能源单元进入后由挡板限位，再通过升降臂转移到高处充电工位。整机管线沿立柱内侧和底盘线槽布置，传动件外侧保留护罩空间，既防止赛中异物卷入，也方便维护时快速拆卸。

　　从安装边界看，升降臂完全收回时整机高度应满足起步区高度限制，臂体升至最高位置时末端托架需达到充电台对接高度，因此立柱高度、滑台行程和末端夹具厚度需要协同校核；底盘左右轮外侧突出件不能超过最大宽度，前端拾取机构在收起状态下不应增加过长悬深，以免高速转向时产生低头趋势。设计过程中还需关注重心变化：满载荷举升到最高点时，整机重心后移并升高，轮距和尾部配重应保证爬坡、碰撞和急停工况下不发生倾覆；驱动轮安装点需保持足够接地压力，必要时通过弹簧或浮动座让轮组适应场地轻微不平。

　　结构建模时可把底盘框架、立柱组件、升降滑台、轮组和末端执行器分成独立子装配，便于在赛事迭代中单独修改；孔位设计优先采用标准紧固件和铝型材连接方式，减少非标焊接件，利于现场快速更换。传动部分要校核齿轮啮合间隙、同步带张紧量和滑台导轨平行度，确保升降过程中左右两侧同步；电气与气动元件则布置在底盘防护区内，接线端子和电池固定座远离碰撞外露面。整体方案突出模块化、可维护性和抗对抗冲击，能够为赛事机器人、轻型移动式举升作业平台以及教学用自动化设备的结构设计提供直接参考。
