FRC深空赛事118号竞技机器人结构

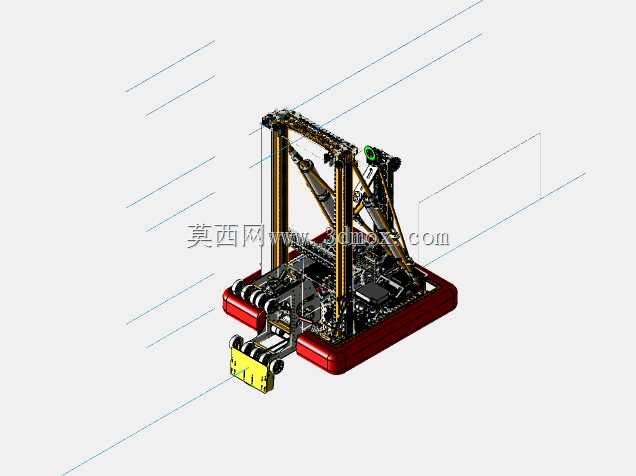

　　这套竞技机器人结构面向青少年工程对抗赛事的场地任务开发，整体围绕短周期高强度对抗场景搭建，所有机构布置都服务于赛场内快速取放、举升、越障与对抗卡位需求。底盘采用框式承载布局，底部红色缓冲围边沿整机外轮廓连续布置，既承担碰撞吸能作用，也明确了整机在赛场内的最大外边界，避免机构伸出后超出赛事规则限定的起始尺寸。底盘框架以标准铝型材和钣金件拼接，型材槽道用于快速安装电气件、走线卡和辅助支架，钣金折弯件承担主要承力节点，在保证拆装效率的同时控制整机自重。

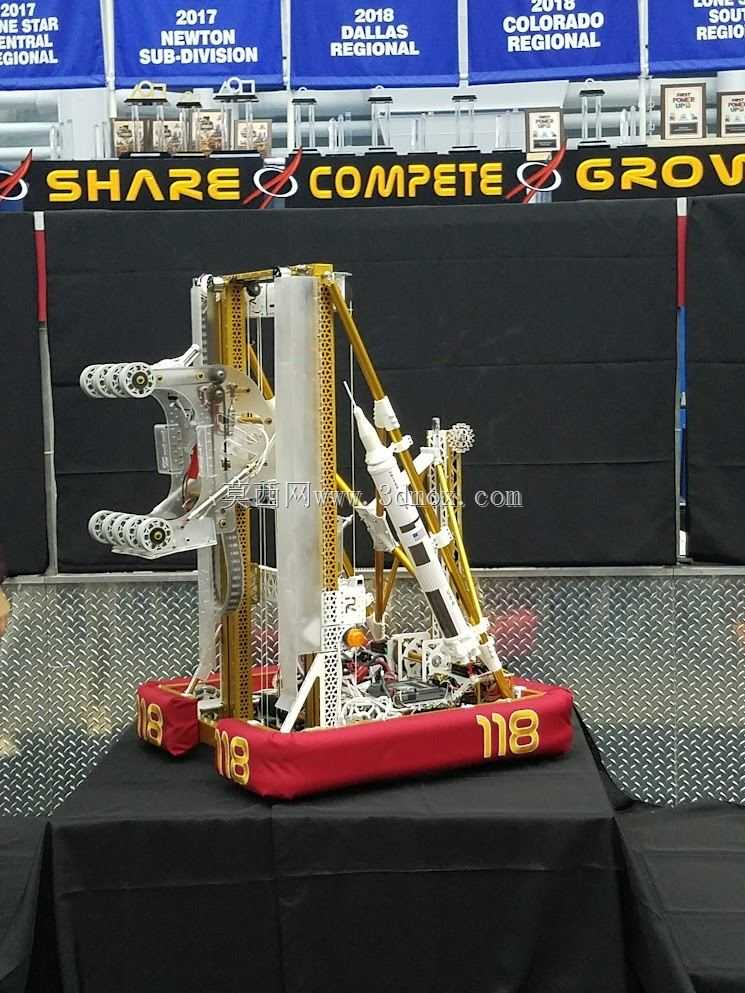

　　上部执行机构采用双立柱升降方案，两根带密集安装孔的立式立柱沿底盘左右对称布置，孔位间距统一，便于根据任务高度调整滑块、限位块和传动件位置。升降滑座沿立柱导向，内部通过链轮、同步带或绳索传动实现竖直方向的大行程运动，顶端执行端可将物料或合作机器人抬升至高层得分位置。立柱外侧斜向布置多根支撑杆，形成稳定的三角承力结构，抵消举升偏载带来的倾覆力矩；斜撑与底盘、立柱之间均通过角件和紧固件连接，维修时可单独更换受损杆件，不必整体拆解机架。

　　前端配置两组并列的多自由度执行臂，臂端采用轮式抓取与拨送结构，能够在贴近场地元素时快速收拢球体、舱块或游戏道具，也可在对抗中顶住对方机器人形成卡位。执行臂的关节处保留了较大的运动包络空间，连杆走向经过避让校核，确保大角度摆动时不与升降立柱、底盘围边发生干涉。臂体上的镂空减重孔并非单纯装饰，而是在不明显削弱抗弯截面的前提下去除低应力区材料，同时为线束、气管和传感器线缆提供固定与穿越路径。

　　中部竖直设置的白色筒状构件可作为物料暂存、导向通道或爬升辅助机构，周边布置的气动元件、电磁阀和管路集中在维护侧，便于赛前快速检查压力与接头状态。斜向发射/推送机构通过可调角度支架连接在主框架上，支点位置和撑杆长度均可微调，用来适配不同抛物线轨迹或直线推送要求；机构末端的夹持与释放结构强调动作重复性，在频繁启停和冲击载荷下仍能保持道具姿态稳定。

　　从建模角度看，整机结构非常适合作为非标自动化设备的轻量化案例参考：它不是追求单一固定工位的精密专机，而是在严格边界内集成移动、举升、抓取、推送和防护多重功能。设计时需要先锁定底盘外轮廓、最大举升高度和起始收纳尺寸，再自下而上布置驱动轮、传动链、执行臂和电气元件；每个外伸机构都要同时校核工作位与收纳位两种状态，防止通过狭窄场地通道时超宽。线缆走向沿型材内腔和支架侧边规划，活动关节处预留弯折半径，避免升降滑座反复运动后拉扯断线。

　　机架底部的编号护角、红色缓冲层和外露快拆节点，体现出赛事机器人对维护性的重视：碰撞后常需在极短间歇内更换弯件、复位链条或调整轮系，因此承力件尽量采用螺栓连接而非永久焊接，标准件规格统一，备件可快速互换。该结构对工业场景中的移动式操作平台、仓储拣选小车、轻型举升工位和教学实训装备也有借鉴意义，尤其是在有限包络内平衡刚度、重量、可达空间与维护效率方面，能够帮助结构设计人员理解框架式机器人从任务分解到机构落地的完整思路。
