振动式工件排序送料输送机构

　　这套机构面向小型零件在装配、检测、包装工序前的自动定向与连续供给场景，常见于电子元件、小五金件、塑料件、紧固件等规则或半规则零件的上料环节。现场布置时，工件先集中放入低位接料盒或由上游料仓补入，振动驱动部分通过高频微幅振动使零件在支承框架内产生滑移与姿态调整，随后进入上方长条形排序料道。料道表面按目标零件外形开设阵列定位孔或导向槽，只有姿态符合要求的零件能够稳定落入孔位并沿输送方向前移，姿态错误的零件会在振动过程中回落或被剔除，从而实现单件分离、定向排列和节拍化供料。

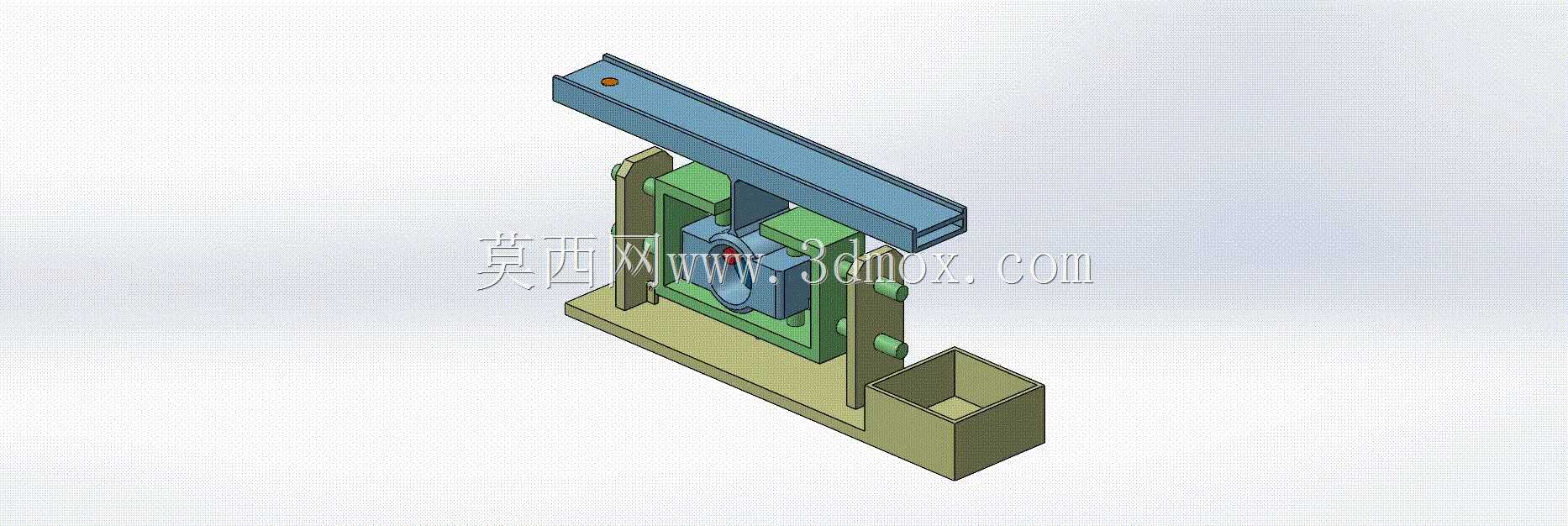

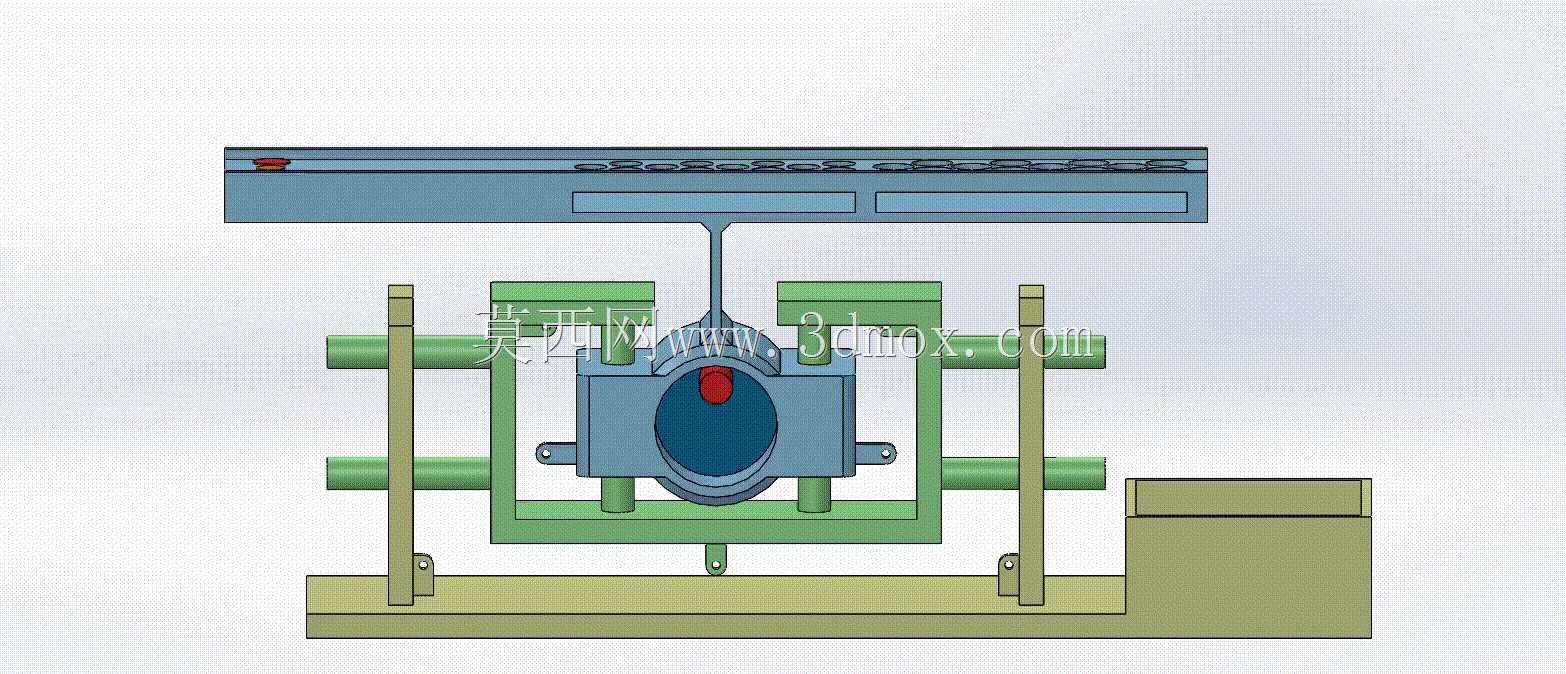

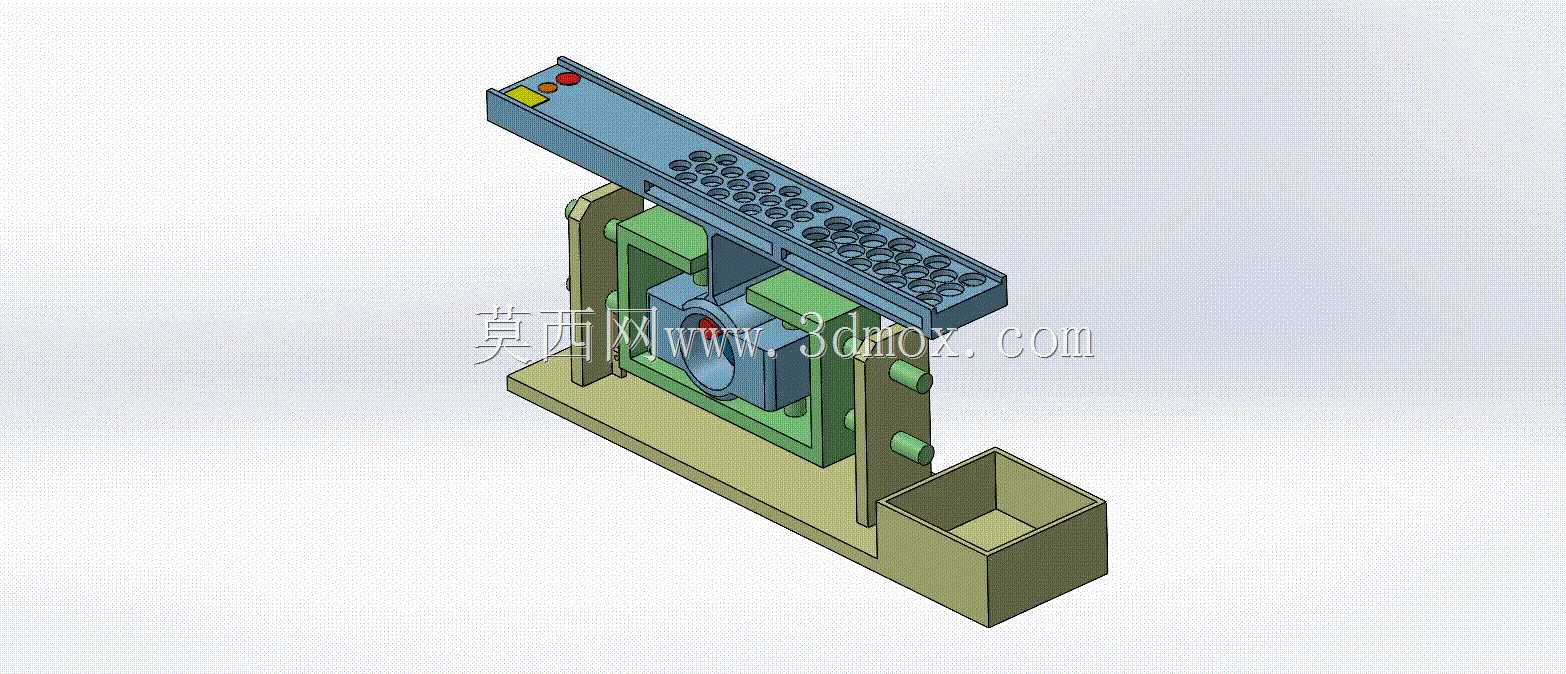

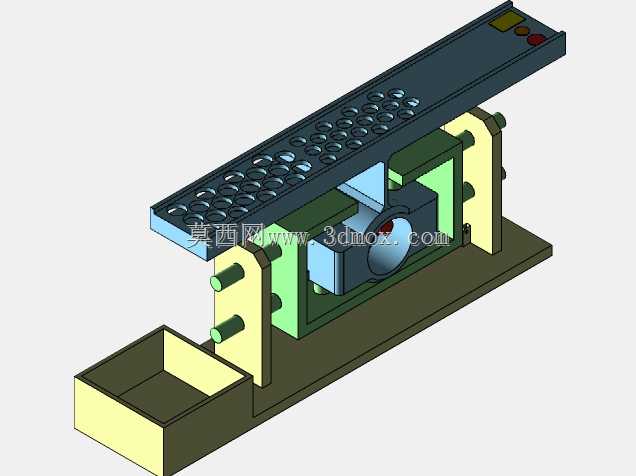

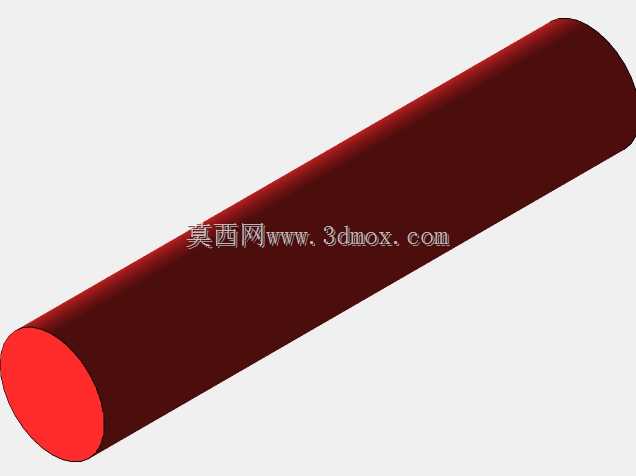

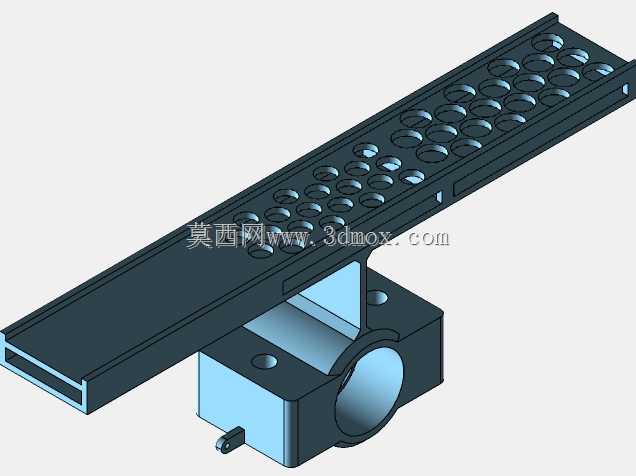

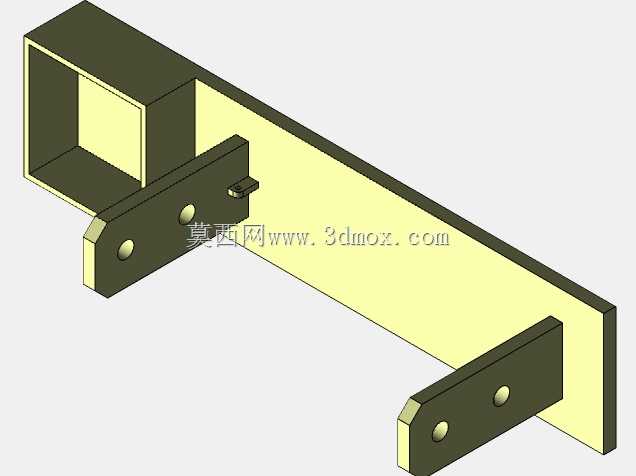

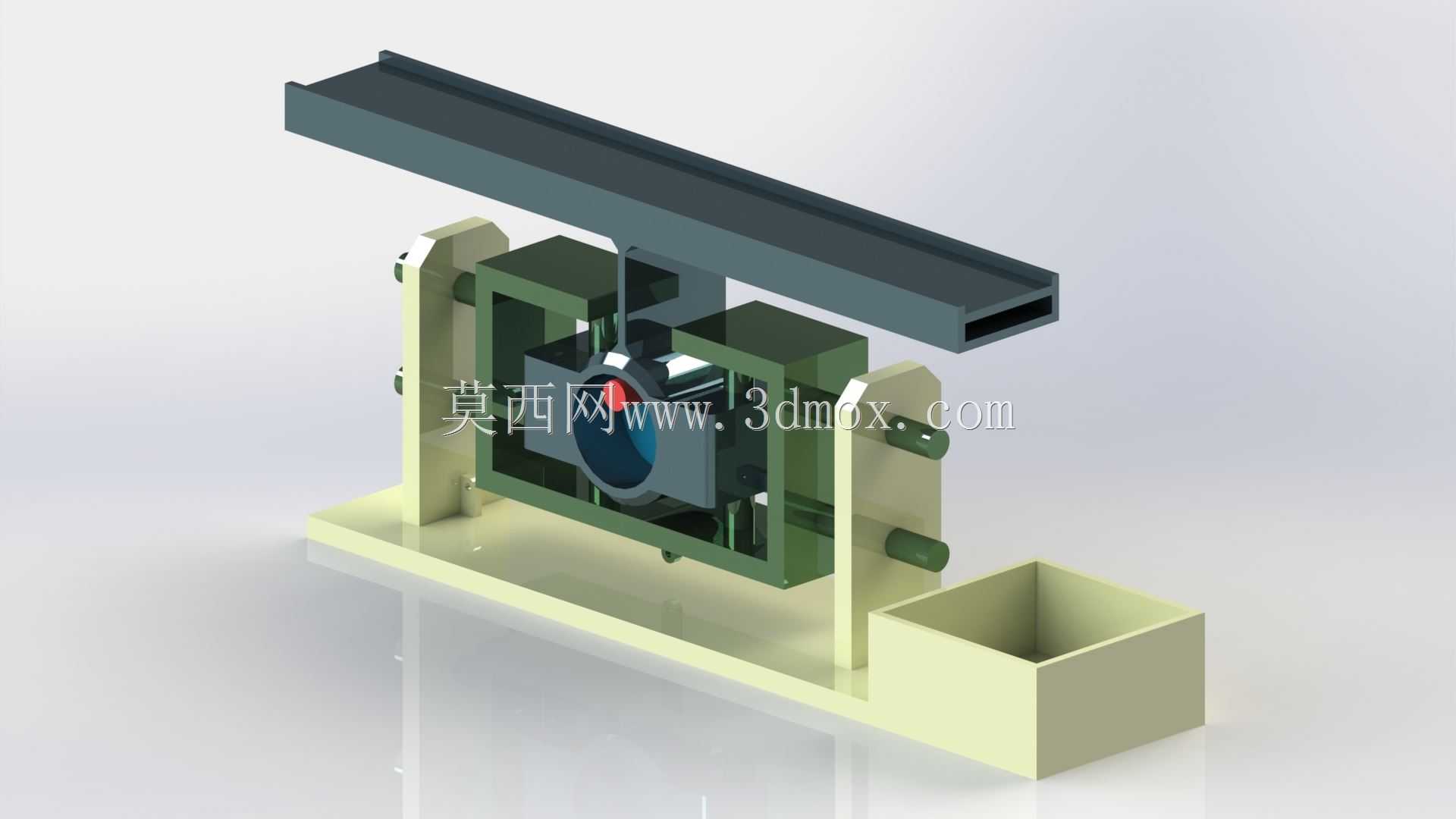

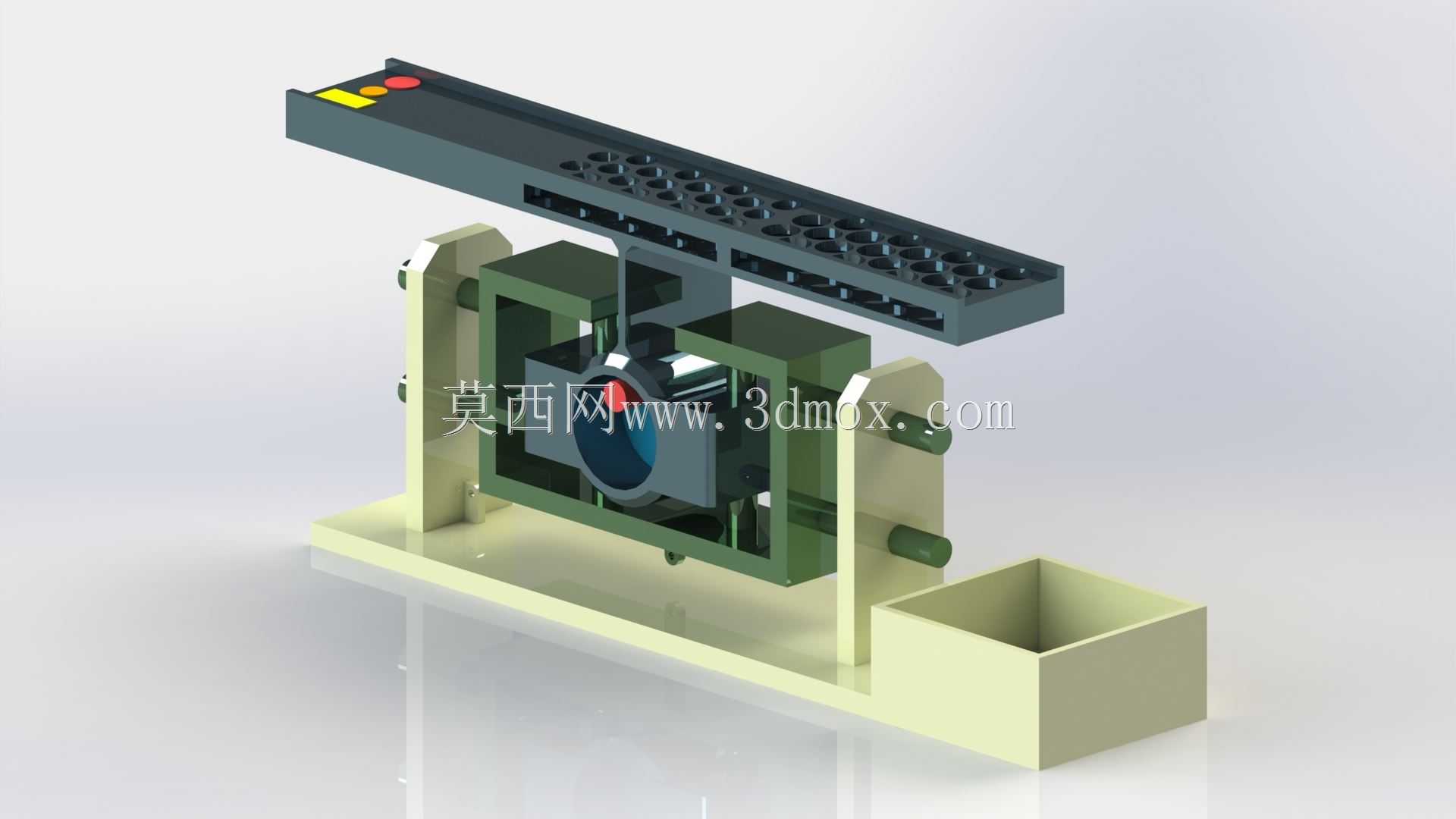

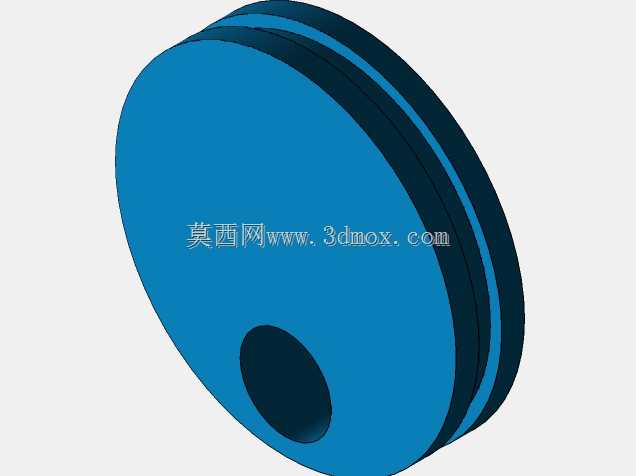

　　从结构组成看，模型主要包含底座支承板、两侧立式支架、中部振动发生与安装箱体、上部长条料道、端部挡料与检测安装位、低位集料盒以及驱动连接轴。底座采用平板式承载结构，便于通过螺栓固定在工作台或设备机架上；两侧支架抬高振动单元和料道，使料道末端与下游分料、抓取或检测工位形成合适高度差。上部料道长度方向预留了密集定位特征，适合按零件规格更换不同孔距、孔形的轨道板，以适应多品种小批量生产。料道一端设置红黄色指示或传感器安装区域，可用于满料、缺料、通过计数等信号采集，为自动化联动提供接口。

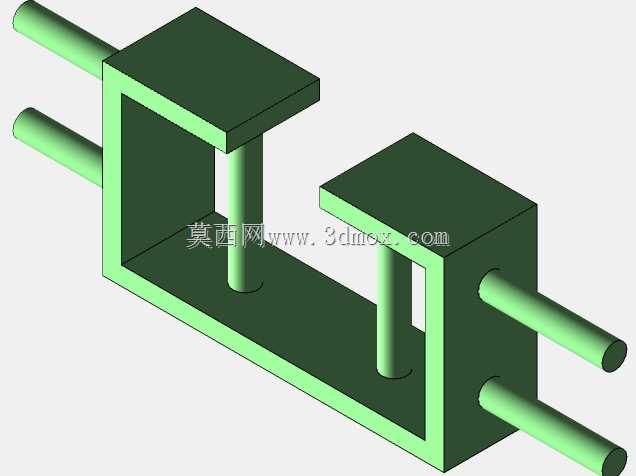

　　设计思路上，该机构并不追求复杂机械手的柔性抓取，而是利用振动、重力和轨道约束的共同作用完成零件姿态筛选。振动源安装在中部箱体附近，通过支承板、弹性连接或导向构件将振动传递至料道，使物料保持“边前进、边整理”的状态。轨道孔位的尺寸需要依据工件直径、长度、重心位置和允许通过姿态确定：孔位过松会造成卡料与叠料，过紧则容易出现零件无法落入或输送阻力增大。料道侧壁高度、入口倒角和孔口过渡也直接影响上料效率，入口处通常需要加大导向范围，使杂乱工件更容易进入排序区；末端则应设置挡边或分料结构，避免排序后的工件在振动作用下脱离轨道。

　　外形与安装边界方面，整机呈长条形高位料道加低位箱体的布局，长度方向是主要占用尺寸，适合沿生产线流向布置；底座宽度需覆盖两侧支架和集料盒，安装时应保证台面刚性，避免振动能量被薄弱机架吸收。低位集料盒位于料道下方或侧下方，用于承接未正确定向的回流工件，减少人工反复补料。设备周边应预留振动驱动元件、电气检测元件和紧固件的维护空间，料道上方不宜布置干涉管线，以免影响工件观察和轨道更换。

　　在实际选型与建模时，需要重点核对工件尺寸与料道孔位的匹配关系、振动单元的安装角度、料道相对水平面的倾斜量、支架刚度以及底座固定孔位置。若用于高速节拍，料道长度和孔位数量应与下游消耗速度匹配，必要时在末端增加直振轨道、缓存槽或停料机构。若零件存在正反面差异，还需在轨道中增加防反结构、吹气剔除位或视觉检测位。整体结构简洁、运动部件少，适合作为自动化设备前端的供料模块，也可用于机构原理教学、方案布局设计和非标设备三维干涉检查。
