电缆牵引输送拉线机结构设计

　　这套三维结构对应的是电力线缆敷设作业中常用的电缆牵引拉线机，也常被施工队伍称作电缆输送机、光缆牵引机或电动拉线机。设备主要解决长距离电缆穿管、桥架敷设、沟道放线时单纯依靠人工拖拽效率低、牵引力不稳定、容易损伤外护套的问题。在变电站二次电缆敷设、市政电网改造、建筑机电安装、通信光缆穿放以及厂区动力线缆铺设场景中，这类设备通常多台串联布置在线缆路径上，通过履带或滚轮夹持电缆形成连续推送力，配合端部牵引卷扬机完成长距离送线。

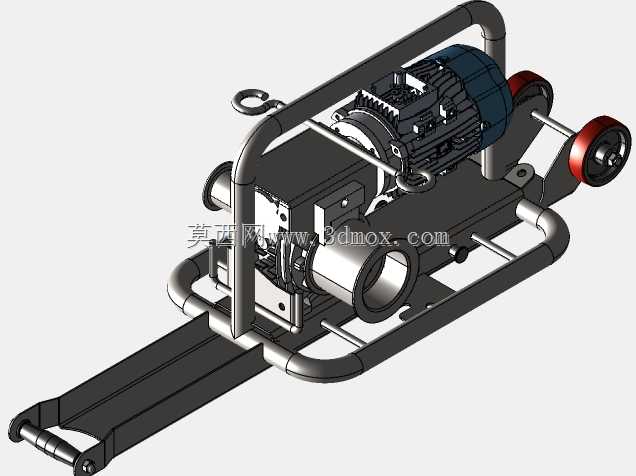

　　从模型结构可以看出，整机采用框架式承载思路，外部由弯管焊接成防护机架，既承担电机、减速机构、夹紧输送机构的安装基准，又在工地转运和狭窄通道作业时保护内部传动部件，避免碰撞导致电机接线盒、传动箱体受损。机架上方设置吊环，便于施工现场用吊车或手动葫芦将整机吊放到电缆沟、桥架旁或楼层井口；底部及侧部配置行走轮，短距离转移时可直接拖行，适应配电房、电缆夹层、管廊入口等空间受限区域。

　　动力部分由电动机与减速传动机构组成，电机输出的高转速低扭矩经减速箱放大后传递到输送执行部件。设备前端可见圆形输送通道及夹持牵引结构，工作时电缆从导向口进入，由上下履带或压轮压紧，依靠摩擦力将电缆沿轴线方向推送。夹紧力需要根据电缆外径、护套材质和允许侧压力调整：压力过小会出现打滑、牵引力不足；压力过大则可能压伤绝缘层、使光缆微弯损耗增大。因此结构设计中通常保留压紧调节、间隙补偿和弹性退让空间，以适应不同直径线缆并通过转弯处、接头处。

　　建模时需要重点表达几条装配关系。其一是动力链：电机、减速箱、链轮或齿轮传动、主动辊轴之间的同轴度与张紧位置，这些直接决定后期二维工程图中轴承座、胀套、链条护罩的布置。其二是夹持输送链：履带板、压轮、弹簧或丝杠压紧机构要形成清晰的运动副，避免在三维干涉检查时出现线缆通道被机架横梁遮挡的问题。其三是机架防护：弯管框架、电机护罩、操作侧空间和吊装点需要作为整体焊接件或装配组件处理，方便后续出焊接图、钣金件图和外购件明细表。

　　外形边界方面，这类设备属于移动式施工机械，宽度通常控制在人力可通过电缆沟边和管廊入口的范围内，长度方向要兼顾电机、减速箱、输送夹持段和前后导向口的布置。模型中较长的前端导向结构用于引导电缆进入夹持区，减少线缆在入口处的弯折角度；后部机架则承担动力部件安装和整机重心平衡。安装定位时不要求固定地脚，多以地面或沟边临时支撑为主，但需要保证输送通道中心线与电缆走向一致，否则多台联合作业时会产生侧向别劲，增加牵引阻力并造成护套偏磨。

　　从选型角度看，设计人员需要核对电缆单位重量、敷设长度、弯头数量、管道摩擦系数和允许牵引力，再决定单台设备的推送力以及串联台数。三维模型中电机功率、减速箱规格、夹持长度、滚轮直径和机架刚度都应围绕这些工况参数匹配。若用于大截面高压电缆，履带接触面积和压紧方式更关键；若用于通信光缆，则应降低单位接触压力并提高速度稳定性。整体结构不追求复杂外观，而强调工地可搬运、可维护、可快速就位，以及传动部件防护、夹持力可调、线缆通过顺畅这些实际使用要求。
