隧道施工用长距离辊式输送机架体结构

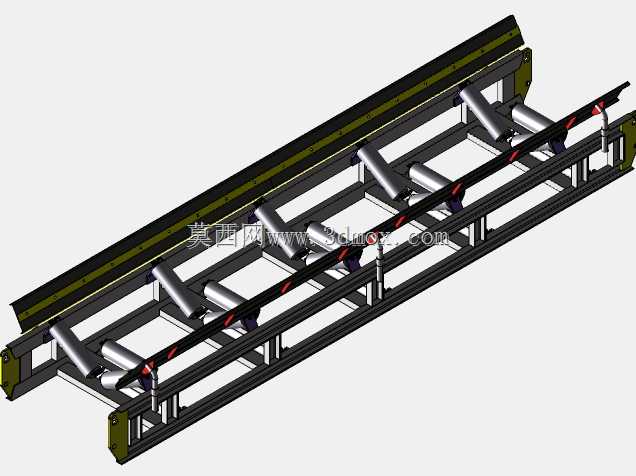

　　这套辊式输送机架体的结构方案，最初是围绕隧道掘进作业面的出渣与管材转运需求展开的，架体采用分段式长跨布置，主体承载框架由型钢焊接而成，沿输送方向连续延伸，适配隧道内有限的侧向通行与安装空间。架体上沿输送方向等距布置多组托辊单元，托辊通过独立支座固定在主梁上，辊面形成连续支撑面，承托沿架体移动的长形物料或渣料承载托盘，托辊的排布间距结合被输送物料的最大单段长度设定，避免物料在跨间出现下垂卡滞。架体两侧设置通长的侧向导向挡边，挡边沿输送方向全程延伸，约束物料在输送过程中的横向偏移，隧道内作业路面平整度差、设备基础存在沉降偏差，侧向挡边可以抵消物料偏载带来的横向窜动，防止物料从架体侧边脱出。导向挡边与主梁之间采用螺栓连接，

　　现场安装时可以根据实际输送物料的宽度调整挡边的内侧间距，适配不同规格的管材、轨排或渣斗转运。架体的主梁采用双纵梁结构，两根纵梁沿输送方向平行布置，纵梁之间通过横向支撑梁分段连接，形成稳定的桁架式承载框架，横向支撑梁同时作为托辊支座的安装基准，保证所有托辊的轴线处于同一支撑平面。纵梁的截面选型结合架体的单段跨度与满载工况下的物料重量确定，长距离输送时架体分段对接，对接位置设置连接法兰，相邻段的纵梁通过螺栓紧固，现场可以根据隧道掘进的推进进度逐段接长，不需要整体吊装就位。架体底部设置可调式支撑脚，支撑脚与地面基础之间通过垫板接触，支撑脚的高度可以螺纹调节，补偿隧道底板的高低差，保证整段架体铺设后托辊支撑面的直线度，

　　避免因基础不平导致物料运行阻力增大。架体的进料端与出料端预留了与其他转运设备衔接的安装接口，进料端可以对接掘进设备的出料溜槽，出料端可以衔接转载机或矿用运输车辆，接口位置的架体高度按照上下游设备的转运高差设定，保证物料过渡时无陡降卡阻。托辊采用转动支撑结构，辊体绕固定轴自由回转，物料在辊面上移动时以滚动摩擦替代滑动摩擦，降低长距离输送的推进阻力，托辊支座采用可拆卸结构，后期维护时可以单独更换磨损辊体，不需要拆解整段架体。架体上还设置了多处限位检测件的安装位，沿输送方向间隔布置，可以安装位置传感器或止挡构件，用于物料到位检测与紧急限位，避免物料在架体上超程运行。侧向导向结构的内侧设置耐磨衬板，物料侧边与导向面接触摩擦时，衬板承受磨损，

　　衬板磨损后可以单独更换，保护主体架体不被磨耗。整套装架的外形呈狭长矩形，长度方向远大于宽度与高度，安装边界沿隧道轴向布置，宽度方向控制在隧道通行限界以内，架体侧边预留出人员与辅助设备的通行空间，高度方向保证物料顶面与隧道顶部支护结构之间留有足够安全间隙。分段架体的单段长度结合隧道内吊装设备的起吊能力设定，单段重量控制在现场可转运、可人工辅助就位的范围内，段与段之间的对接位置设置定位销，保证接长后纵梁的直线度与托辊支撑面的连续性。架体的钢结构在设计时兼顾了井下潮湿、粉尘环境的使用要求，各转动部位预留润滑与密封结构的安装空间，架体表面的连接孔位全部采用标准化间距，便于现场易损件的互换。这套结构既可以用于隧道掘进过程中的渣土连续转运，也可以作为隧道内长管材、轨道构件的输送辊道，物料依靠外力牵引或自身重力沿辊道移动，架体本身提供稳定的支撑与导向，分段模块化的设计让设备可以随作业面推进灵活延伸，转场时也可以分段拆解转运，重复利用率高。
