Kar98k清洁杆锁紧螺母结构设计

　　该零件为老式栓动步枪清洁杆组件中的锁紧定位螺母，属于枪械维护附件里的小型五金紧固件，核心作用是将通枪清洁杆锁定在枪身护木对应的安装工位，避免携行、射击过程中清洁杆出现松脱、窜动，同时在日常擦拭枪管时可快速解锁抽出清洁杆，完成枪管内壁积碳、火药残留的清理作业。

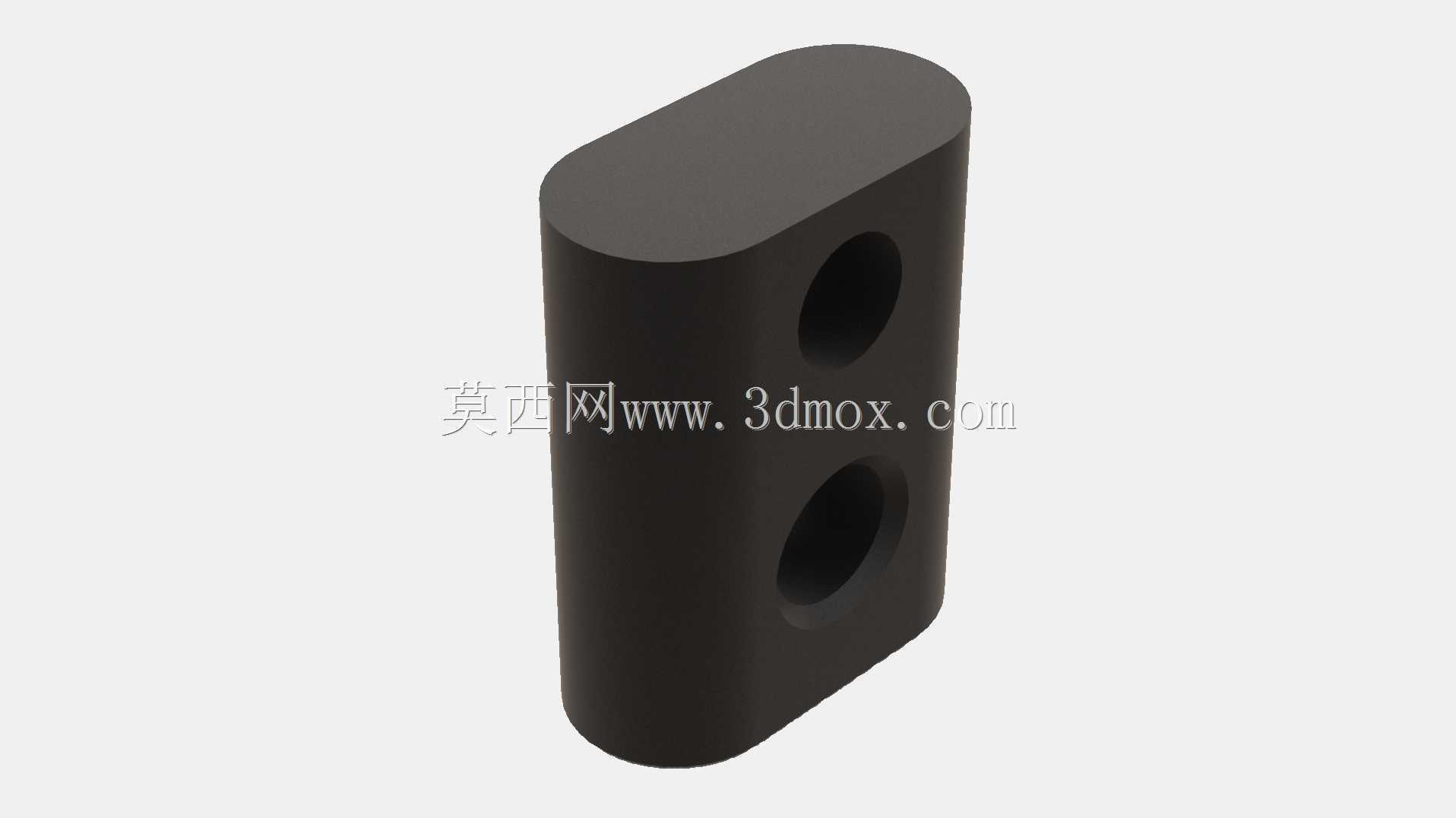

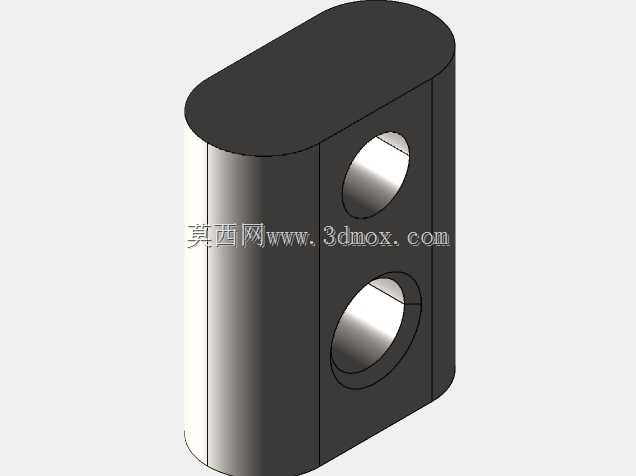

　　从整机装配边界来看，该螺母整体为长腰圆（两端半圆弧、中间直边）的柱体结构，柱体轴向垂直于清洁杆的穿装方向，柱体正面沿轴向并排开设两个同轴通孔：靠上的通孔为清洁杆穿装过孔，孔径匹配清洁杆杆身外径，可供清洁杆全程贯穿；靠下的通孔为锁紧螺纹孔，测绘还原规格为M4-0.7细牙螺纹，拧入紧定螺钉后，螺钉端头抵紧穿入上孔的清洁杆杆身，依靠螺纹预紧摩擦力锁死清洁杆的轴向位置，长腰圆的外轮廓则嵌入枪身护木预制的限位槽内，槽型与螺母外形完全契合，螺母无法随紧定螺钉转动，操作人员在护木外侧拧动螺钉即可完成锁紧或松开，无需额外工具固定螺母本体。

　　设计思路上，这类小型枪械紧固件优先考虑装配防呆与狭小空间适配：护木内部留给该零件的安装空间为狭长型槽位，若采用常规六角螺母，不仅对边尺寸超出槽宽，拧紧时还容易出现跟转，在护木内部没有扳手操作空间；采用长圆外形直接和护木槽型做形位配合，省去了螺母的扳手夹持结构，两个孔位沿长轴方向排布，既保证了穿杆孔和螺纹孔的壁厚强度，又把零件整体宽度压缩到护木槽的允许尺寸内，两端的半圆弧结构也避免了锐边应力集中，在枪械射击产生持续振动的工况下，不会因为应力开裂导致锁紧失效。

　　实际测绘建模过程中，需要重点把控几个装配公差：首先是穿杆孔与清洁杆的配合间隙，间隙过大时清洁杆会在孔内径向晃动，携行时和护木碰撞产生异响，间隙过小则清洁杆抽插卡滞，低温环境下金属件收缩甚至会出现锁死，一般采用小间隙滑动配合，保证常温下抽拉顺滑，无明显旷量；其次是下方螺纹孔的轴线与穿杆孔轴线的平行度，若两孔轴线偏斜，紧定螺钉端头抵紧清洁杆时会出现单点接触偏载，长期使用后杆身会被压出凹痕，不仅锁紧力下降，还会刮花清洁杆表面；长腰圆外形的两个圆弧中心距需要和护木限位槽的尺寸匹配，保证螺母装入槽后周向完全固定，没有转动余量，两端圆弧和直边的过渡处做小圆角处理，避免装配时刮伤护木木质或复合材料表面。

　　从使用场景延伸来看，这类双孔长圆锁紧螺母的结构逻辑并不只局限于枪械附件，在各类狭长安装空间的杆类零件锁紧工位都可复用：比如小型设备的拉杆定位、工装夹具的导杆锁止、户外器材的伸缩杆固定，都可以借鉴这种“外形防转+双孔分别穿杆、锁止”的设计，不需要在零件外部加工扳手位，依靠安装槽本身限制转动，结构紧凑，零件加工仅需铣削外形、钻孔、攻丝三道工序，量产成本极低，在振动工况下的防松可靠性也远高于普通开口卡簧。建模时还原了零件所有的实体特征，包括孔口的倒角、螺纹的牙型细节、外轮廓的圆角过渡，可直接用于配件复刻、3D打印试制或者小批量五金加工的结构参考，装配时可对应模拟清洁杆穿入、紧定螺钉拧入的全流程动作，验证锁紧行程和干涉情况。
