重载水平调节支撑脚轮GD120F结构

　　该三维结构对应设备底部常用的重载水平调节型脚轮，主要用于需要在工位间移动、到位后又要求稳定支撑的机械设备。典型布置对象包括数控铣床、小型加工中心、焊接工作台、检测台、自动化装配单元、实验设备以及各类钣金机柜。设备在转运时依靠滚轮实现短距离推移，到达安装位置后，通过脚轮内部的调节支撑结构使承载座接触地面，将轮体悬空或降低轮体受力，从而避免设备在加工、焊接、检测过程中因滚轮弹性变形而产生晃动。

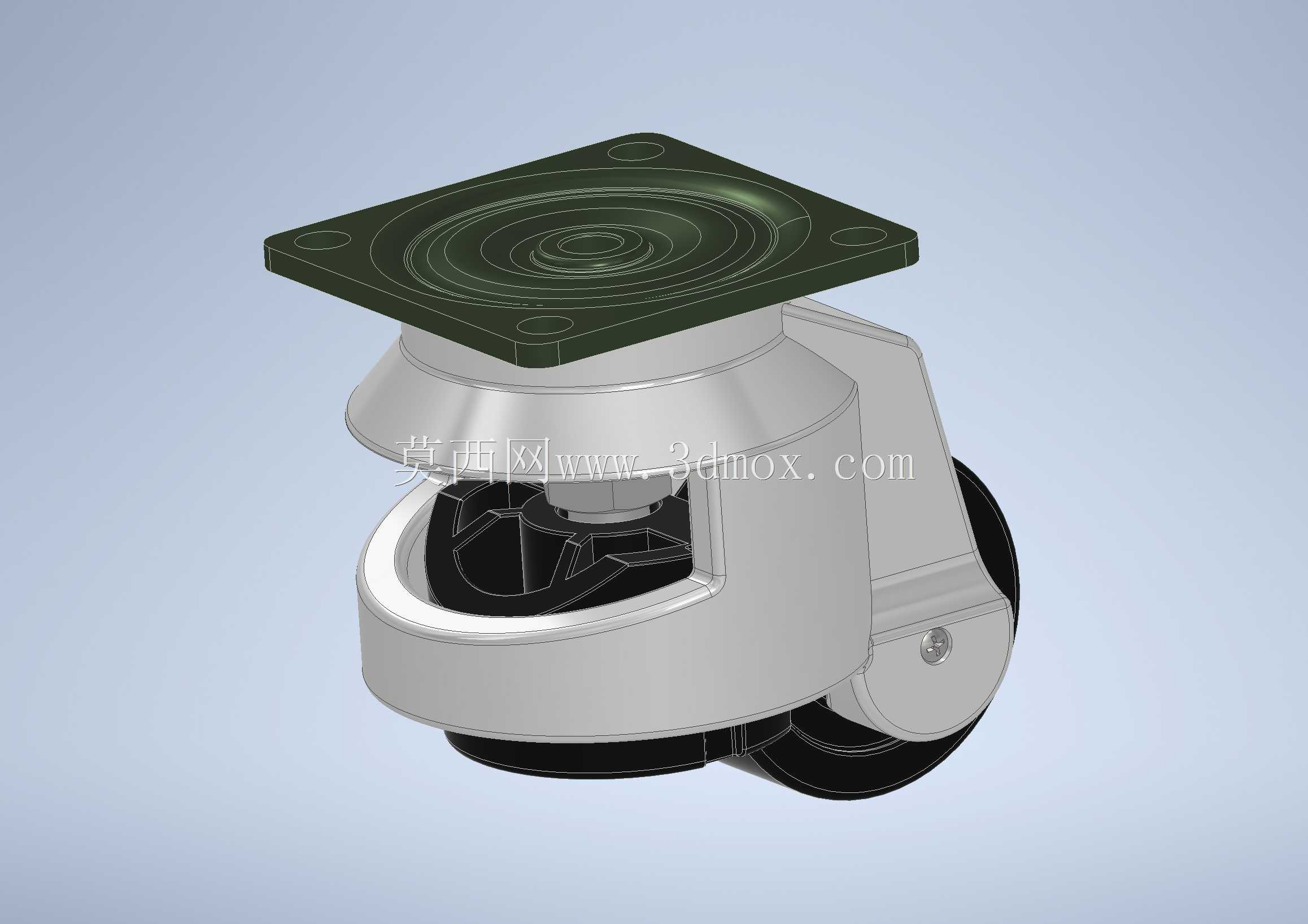

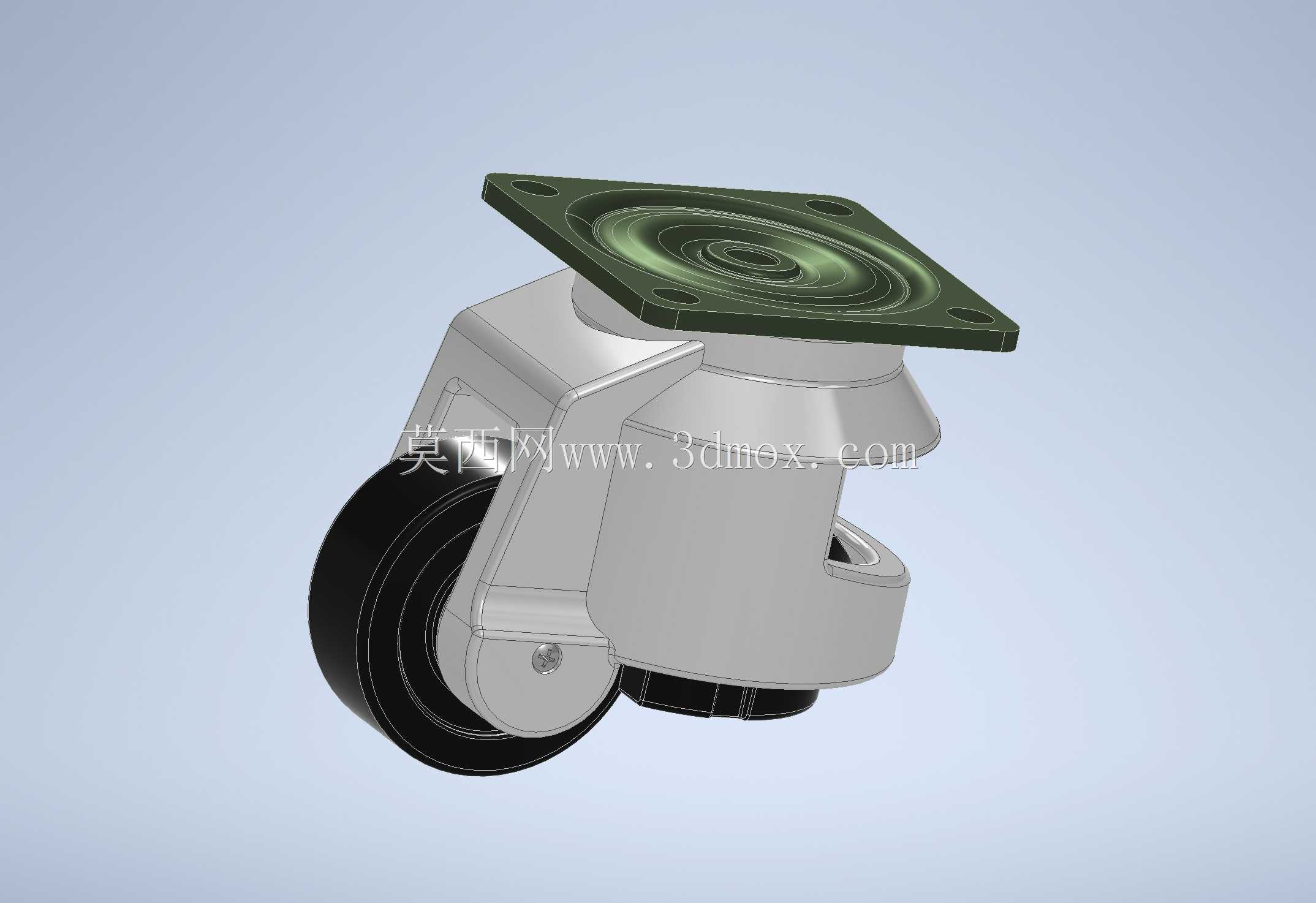

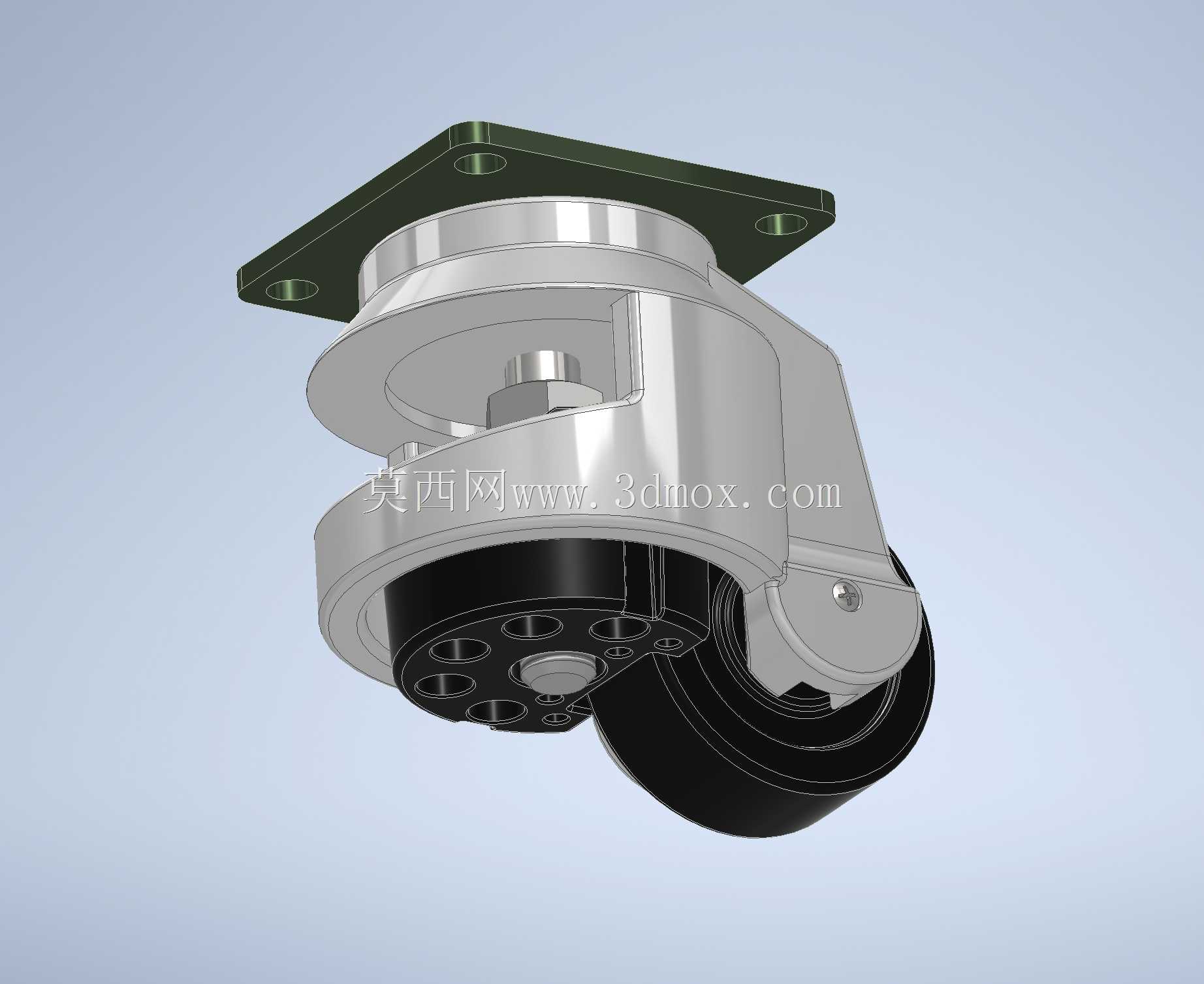

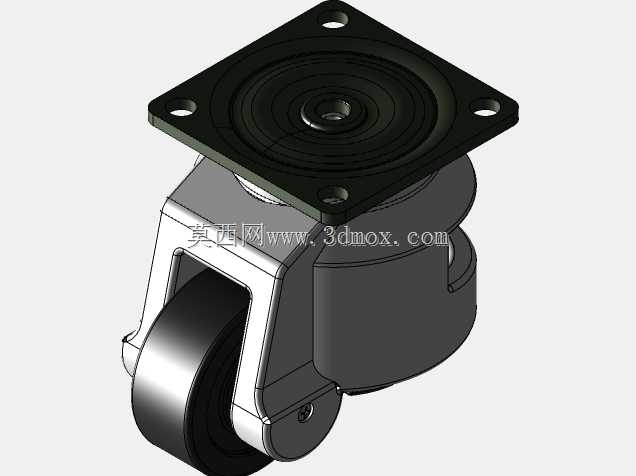

　　从结构组成看，模型上方为方形安装法兰，法兰面设置四个安装孔，用于与设备底架或焊接台架螺栓连接。法兰下方布置回转支承区域，使脚轮在移动状态下具备水平转向能力。中部壳体承担载荷传递，将设备重量从安装板导向下方支撑与滚轮机构。侧部可见调节机构的安装位置，实际产品通常通过扳手旋转调节件，带动内部升降结构完成脚轮与支撑座之间的受力切换。滚轮采用黑色弹性轮面，轮体通过侧轴与叉架连接，轮缘轮廓圆润，便于在车间地坪、环氧地面或钢板地面上滚动。

　　设计这类脚轮时，首先要处理的是移动灵活性与到位刚性的矛盾。普通万向脚轮虽然推移方便，但设备工作时轮面受压会产生微量沉陷，遇到振动载荷时还可能出现位置漂移；固定地脚支撑稳定性好，却不便于设备重新布局。水平调节脚轮将两种功能集成在同一部件内：转运阶段由滚轮承载，转向支架允许设备多方向移动；定位阶段由下部支撑面承接主要载荷，设备底脚近似落在刚性垫块上，整机固有刚度明显提高。对于机床类设备，这种结构可以减少切削振动通过滚轮传递造成的姿态变化；对于焊接台和装配工装，则能在频繁换线时减少地脚反复拆装的工作量。

　　外形边界方面，方形顶板是与设备连接的首要约束。建模和选型时应重点核对顶板长宽、孔距、孔径以及板厚，孔位需要与底架横梁或底板预留孔一致。若设备底架为型材焊接结构，安装面应保证足够平面度，避免单侧紧固后法兰翘曲。脚轮总高度决定设备底板离地间隙，也影响整机重心高度；在四件均布的情况下，单个脚轮的额定承载不能只按设备总质量简单平均，还应考虑冲击、偏载和拖动时的动载系数。GD120F这类规格通常面向千公斤级设备使用，四个脚轮协同承载时，仍需在底架强度、地面平整度和操作方式上保留裕量。

　　回转部分的设计需要关注转向轨迹和干涉边界。脚轮安装后，轮体绕竖直轴线旋转，外侧轮廓会在设备底板下方扫出一定半径。若底架边缘设置有挡板、管线、拖链或调平螺钉，应在三维装配中检查最大偏转角状态下的间隙，防止滚轮或叉架与底架附件碰撞。滚轮直径、宽度和轮面材料则关系到滚动阻力与地面适应性。较宽轮面可降低接触压强，对车间地面更友好；轮面材料过软会增加推动阻力，过硬则在不平整地面上减振能力下降。模型中轮体与支架的比例关系，可用于校核设备最低位置、推移高度以及支撑状态下的离地差。

　　调节机构是该类产品区别于普通脚轮的关键。结构设计应保证升降动作平稳，支撑面下压时不能卡滞，收回滚轮承载时也应具有明确到位状态。内部传力路径宜短而直接，使设备载荷经顶板、壳体、升降件传递至支撑垫，而不是长期由轮轴承担静载。支撑垫底面通常需要较大接触面积，以降低对地面的压强，并在轻微不平的地面上提供稳定摩擦。对于经常需要移位的精密设备，还应在操作区预留扳手空间，避免调节件被设备侧板、电气柜或管线遮挡。

　　在三维建模过程中，该模型适合作为设备底架标准件进行装配校核。工程师可将四个脚轮放置于底架四角，检查安装孔同轴度、转向空间、调节行程和整机水平高度；也可以在设备推移工况中模拟脚轮偏转方向，判断门口、坡道和电梯轿厢内的通过性。对于钣金机架设计，顶板连接区域应局部加强，或在底板上方焊接加强筋，防止螺栓拉力使薄板变形。若设备长期处于加工振动环境，支撑状态下应让脚轮支撑垫确实受力，不应出现轮面与支撑垫同时虚接的情况。

　　从应用细节看，这类脚轮特别适合既要求生产线柔性布置、又要求工作位置稳定的场景。小型机床在车间内调整布局时，可直接推移到目标区域；到位后旋转调节件，使设备像安装在固定地脚上一样工作。焊接台、检测工装和自动化工作站也可采用相同思路，在换型或扩建时快速移动，在生产时保持刚性。模型完整呈现了法兰、回转壳体、叉架、滚轮、侧轴及调节支撑区域的空间关系，可用于底架开孔、螺栓选型、干涉检查和设备离地高度设定，也能作为重载脚轮结构原理展示与选型校核的参考。
