发动机台架测功试验台结构设计

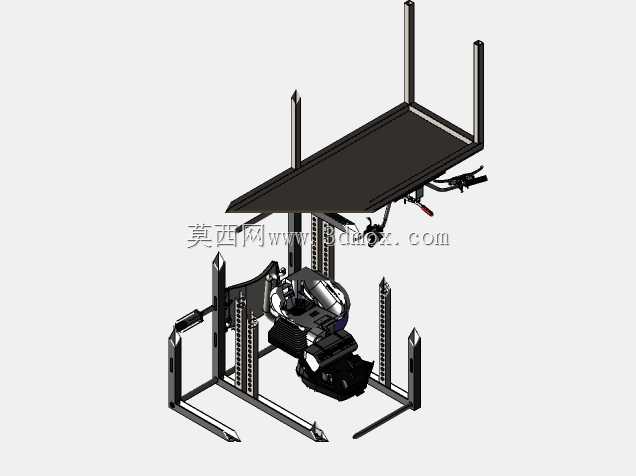

　　这套测功机三维结构面向发动机台架试验场景，核心任务是把内燃机输出的扭矩、转速、功率等动力参数转化为可稳定采集的试验数据，常见于动力总成研发、整车零部件验证、维修后性能复测以及教学实训车间。设备整体采用分体式台架布局，左侧为发动机安装与动力转接区域，右侧为框架式测功及附属安装空间，两段台面通过刚性支撑腿落地，既保证被测动力单元与测功单元的同轴布置，也为管路、线束、传感器和执行机构留出检修通道。

　　从实际使用角度看，发动机测试并不是简单把样机固定在台面上。被测机型可能存在悬置点位差异、飞轮壳接口差异、排气方向差异和轴高差异，因此左侧工作台面预留了多组可调安装位，配合夹具、垫块和转接板，可以适应不同底座尺寸的发动机。前端动力输出路径通过联轴器或传动轴与测功单元连接，设计时需要重点控制径向跳动、轴向窜动和对中误差，避免高速运转时将附加弯矩带入测功端。台面下方的支撑结构采用分散腿式布置，相比整块封闭底座，更便于布置排油盘、冷却管路、燃油供给和信号线缆。

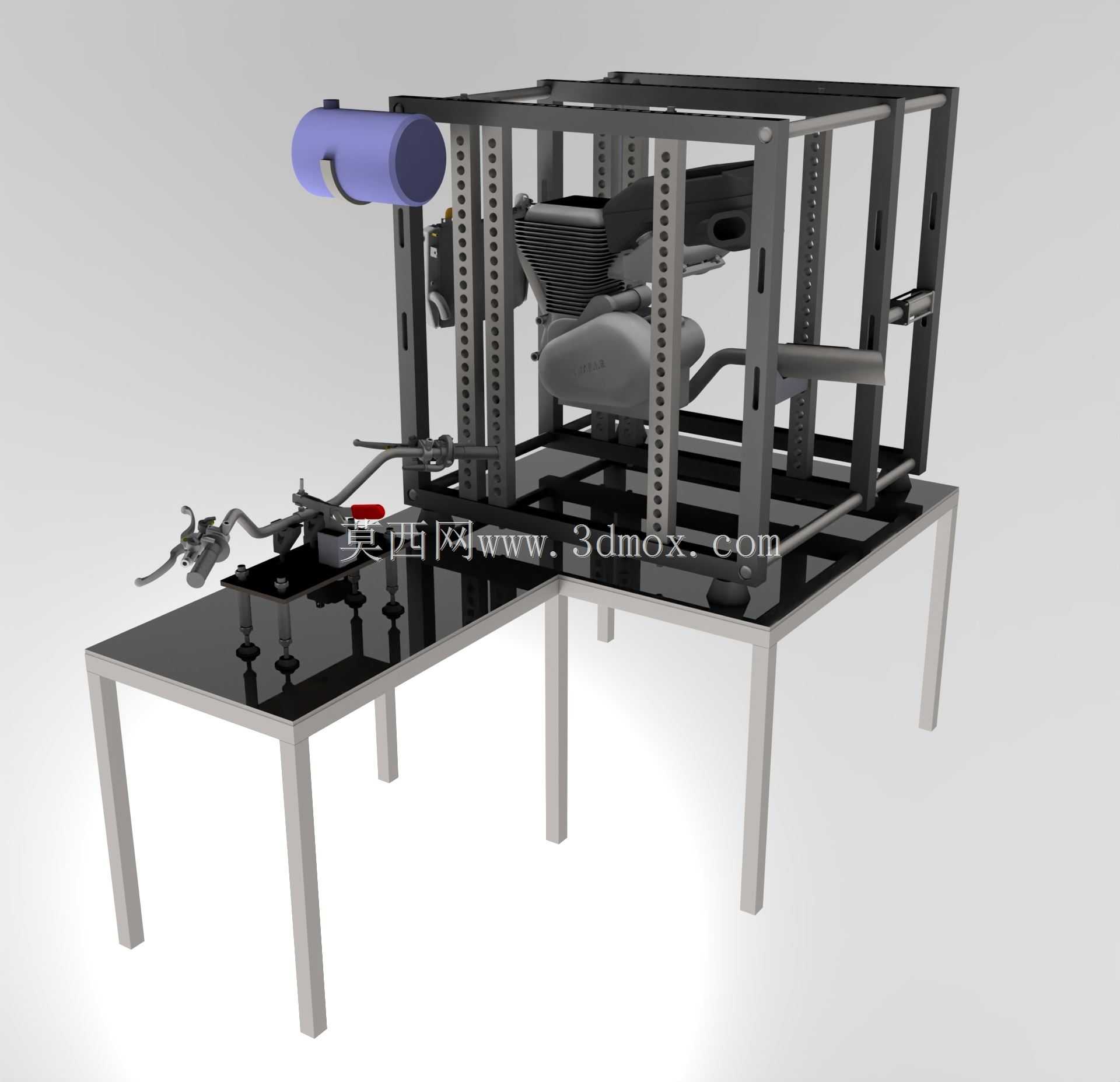

　　右侧框架是整套设备的承载主体，由立柱、横梁和多孔调节板组成笼式机架。立柱上连续分布的调节孔位可用于安装测功器、进气组件、排气部件、冷却系统附件以及安全防护件。框架上部横向空间适合布置大尺寸筒体类部件，图中紫色筒体可作为进气消音、排气导流或通风辅助模块的安装位置；中部黑色斜置组件对应热交换、风道或动力吸收相关部件，其安装角度和高度均可通过孔位调整。这样的结构思路不是追求单一机型的极致紧凑，而是强调试验台的复用能力：当发动机型号、功率等级或测试项目变化时，工程师可以在不大改主体机架的情况下重新布置附件。

　　台面高度按照人工装夹、管路连接和日常观察的操作边界设定。发动机侧台面保持较低且开阔的作业面，方便吊装就位、螺栓锁紧和联轴器对中；测功侧框架向上延伸，用于容纳体积较大、需要高位固定的辅助系统。机架外轮廓需要与试验室地基、隔声门、通风口和吊装设备协调，四周应保留人员接近面，尤其是联轴器区域、燃油接口和排气接口附近不能被立柱遮挡。分体台面之间的间隙可作为传动轴、排气波纹管或线缆跨接通道，同时减少两侧振动直接传递。

　　功能上，测功机通过给发动机施加可控负载，模拟车辆或机械在不同工况下的阻力。台架需要支持怠速、定转速、定扭矩、加速加载以及耐久循环等试验过程，因此结构设计必须兼顾刚性与可调性。发动机工作时产生的振动、热辐射和排气脉动会直接影响测量稳定性，机架若刚度不足，容易出现传感器信号漂移、联轴器早期磨损和紧固件松动。模型中框架采用多立柱与横梁形成闭合受力路径，台面下方支撑腿将载荷传递到地面，适合后续在详细设计阶段加入减振垫、地脚螺栓和加强筋。

　　安装边界方面，发动机夹持区应保证吊具垂直下放时不与右侧框架干涉，样机就位后飞轮中心、测功器输入中心和传动轴中心线应处于同一高度平面。左侧外露的操纵与连接组件体现了台架对油门执行、油路接通和紧急停机附件的集成需求，这些部件不宜布置在高温排气侧，也不能阻碍操作人员快速脱离。右侧框架后部和上部应预留维护空间，便于拆卸筒体、风道和测功模块。对于试验室布置而言，还需在设备周围考虑燃油柜、排烟管、冷却水接口、通风管道和测控柜的位置，三维模型可以直接用于检查这些外部系统与台架本体的空间冲突。

　　整体结构没有采用复杂异形外壳，而是以方管框架、平板工作台、可调孔位和模块化附件为核心，这种方式更符合试验设备小批量、多品种、频繁改型的特点。结构工程师在细化时，可围绕载荷路径继续校核台面挠度、立柱稳定性、联轴器对中公差、热膨胀补偿和防护门开启范围；测控工程师则可依据模型确定转速传感器、扭矩采集单元、油门执行器和温度压力测点的安装位置。该测功机结构完整表达了发动机台架试验从样机固定、动力吸收、附件集成到现场维护的主要空间关系。
