四旋翼航拍飞行器整机结构设计

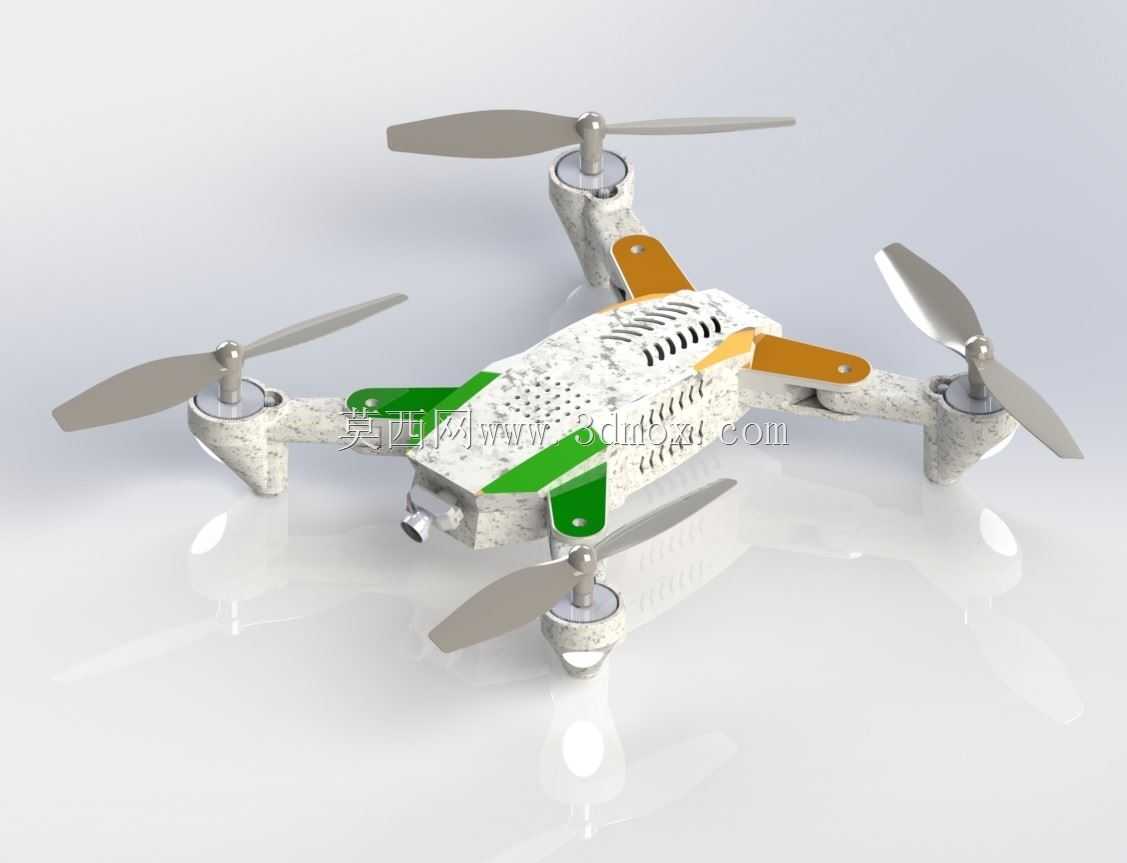

　　这套四旋翼飞行器的结构方案面向低空近景航拍、小型场地巡检与教学实验场景搭建，整机采用十字交叉四轴动力布局，四个旋翼分别布置在机臂末端，相邻旋翼转向相反，可通过转速差抵消反扭力矩，实现俯仰、横滚、偏航与垂直升降的姿态控制。从结构拆解逻辑来看，模型完整覆盖机身主体、四根折叠机臂、旋翼动力组件、起落支撑与前端载荷安装位，所有部件均保留独立零件层级，装配关系清晰，可直接用于结构干涉检查、运动空间校核与后续改型设计。机身主体采用轻量化镂空壳体设计，上表面排布多组通风散热槽与减重孔，在保证壳体抗弯刚度的前提下尽可能降低整机自重，壳体内部预留飞控板、电池、电调与接线的容纳空间，侧壁设置机臂铰接安装座，可支撑机臂折叠收纳，

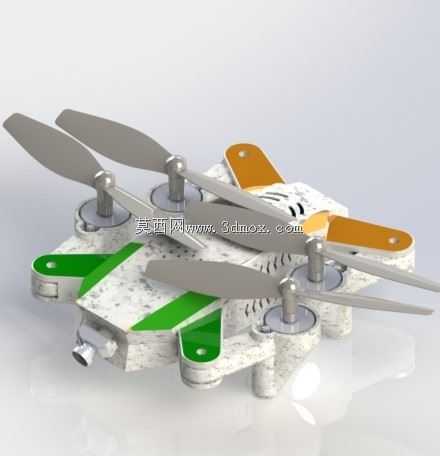

　　缩小运输与存放时的占用尺寸。机臂部分采用分段配色区分左右与前后方位，臂身从机身中心向外平滑延伸，末端集成电机安装座，座面预留电机固定孔位与走线槽，动力线可沿臂身内侧布设至机身内部，避免外露线材在飞行中被旋翼剐蹭。旋翼组件包含两叶螺旋桨与驱动电机，桨叶采用高升阻比翼型，桨根与电机输出轴通过锁紧结构固定，正反桨对应不同转向的电机，装配时可通过方位标识快速区分，降低错装概率。机身前端预留摄像头与云台的安装接口，可挂载小型视觉采集模块，满足航拍、巡检时的影像采集需求；底部设置轻量化支撑脚，起降时可缓冲接触冲击，同时为下方载荷留出离地间隙，避免镜头或电池直接触碰地面。设计过程中优先考量动力布局的对称性，四个电机轴到机身重心的距离保持一致，

　　整机重心落在旋翼围成的中心区域，保证姿态控制时各轴动力输出均衡；机臂铰接位置经过强度校核，折叠状态下可快速锁定展开位置，飞行时不会出现松动位移。外形尺寸方面，整机对角电机轴距适配小型消费级飞行器的通行规格，展开状态下旋翼旋转扫掠范围无结构干涉，折叠后机臂可收至机身侧方，整体轮廓可放入常规便携收纳包；安装边界上，机身内部电池仓尺寸适配常规锂聚合物电池，飞控安装孔位兼容通用飞控板规格，电机座孔距匹配主流无刷电机的安装尺寸，旋翼与机臂之间保留足够安全间隙，高速旋转时不会与臂身或走线发生摩擦。结构细节上，壳体边角均做圆弧过渡，减少飞行中的空气阻力与应力集中，镂空区域的筋条排布兼顾散热通道与结构承载，

　　飞行时电调与电池产生的热量可通过镂空槽快速对流散出；机臂与机身的铰接件采用耐磨结构设计，反复折叠展开后仍能保持配合精度，支撑脚的接触端面做加宽处理，在不平整地面起降时可提升放置稳定性。这套结构方案既可以作为小型无人机整机开发的结构参考，也可用于高校机械设计课程的装配建模教学、飞行器动力布局验证，以及航拍巡检设备的前期结构选型，通过完整的零件层级与装配约束，设计者可直接在此基础上调整轴距、更换动力规格、拓展载荷接口，快速完成不同载重与航时需求的飞行器改型，省去从草图开始搭建基础结构的重复工作，建模过程中可同步校验机臂折叠行程、旋翼旋转空间、内部器件排布合理性，提前排除装配干涉与维护空间不足的问题。
