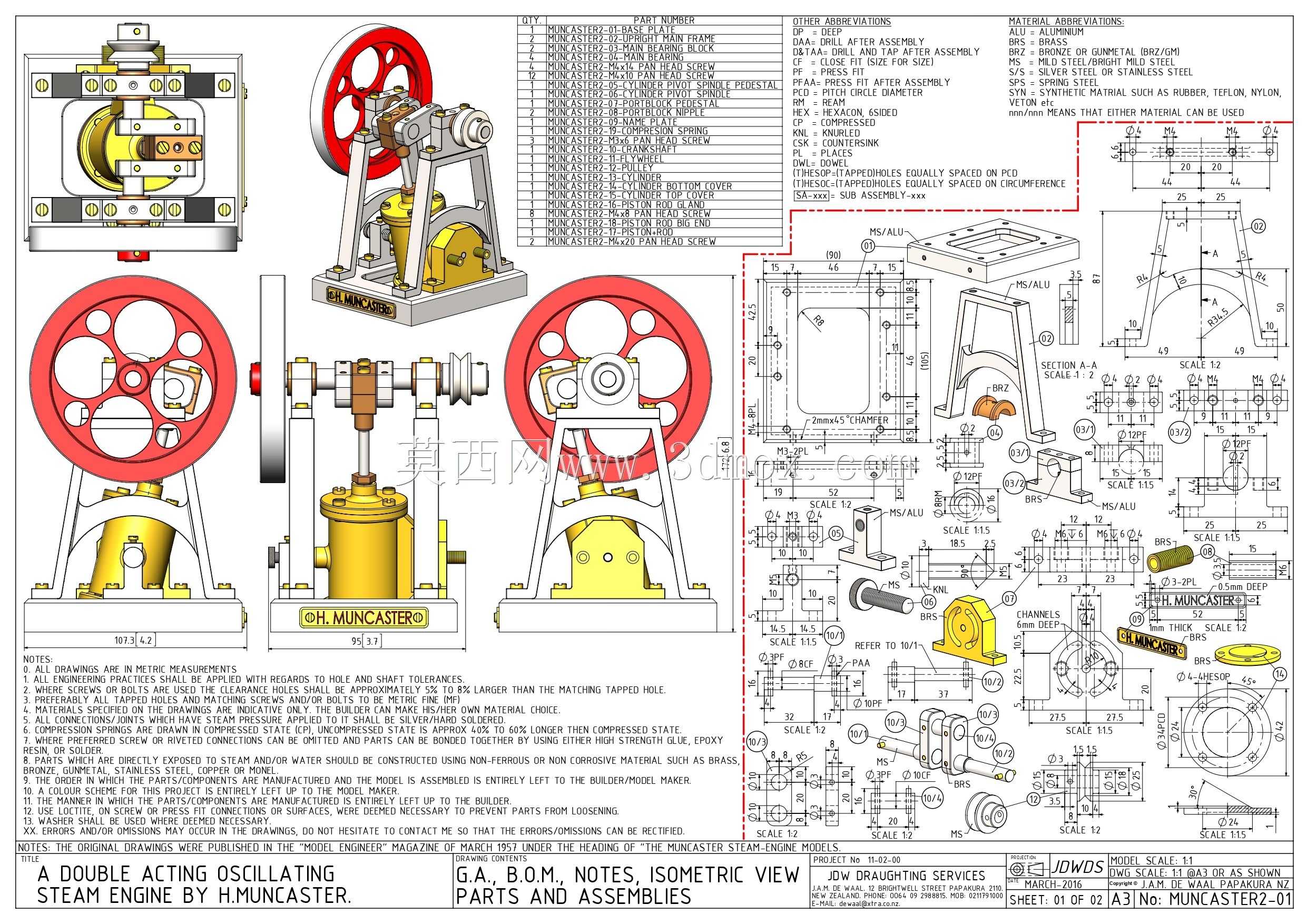

蒙卡斯特单缸摆动式蒸汽机结构

　　这套结构围绕小型单缸蒸汽机展开，主体采用摆动气缸配合大直径飞轮、曲柄连杆和底座支承的布置方式，适合用于复古动力装置展示、机械原理教学、小型蒸汽动力实验以及经典设备复原设计。整机把气缸、活塞、摆轴、曲柄、飞轮、轴承座、管路接口和安装底板整合在同一基座上，运动传递路径清晰：蒸汽进入摆动气缸后推动活塞往复运动，活塞杆通过连杆带动曲柄旋转，飞轮储存转动惯量并抑制曲柄死点附近的速度波动，最终在轮轴端形成连续旋转输出。

　　从实际用途看，这类装置并不追求现代高速动力设备的紧凑性，而是强调热力机械工作过程的可见性和机构运动的可观察性。气缸采用摆动式结构后，缸体本身绕下部铰支点小幅摆动，配气关系随缸体角度变化而切换，省去了复杂外置滑阀机构，使零件数量、装配难度和维护点都明显减少。对于教学演示、展馆陈列或小型实验台，该形式能够直观呈现活塞直线运动、连杆平面运动、曲柄回转运动和飞轮储能之间的耦合关系。

　　结构设计上，大直径带轮辐飞轮布置在主轴侧端，既承担惯性轮功能，也可作为手动盘车和观察转速的视觉部件。飞轮与曲柄轴之间需要保证同轴度，轴系通过支架上的轴承位支承，支架底部与底板连接，形成稳定的受力框架。气缸位于底座中部，活塞杆输出端与连杆铰接，连杆另一端连接曲柄销；曲柄销位置、连杆长度和活塞行程共同决定活塞运动规律，也影响缸体摆角范围。建模时需要重点核对曲柄回转圆、连杆极限位置、气缸摆动中心和活塞伸出长度，避免在上下止点附近出现杆系干涉或缸体转角超限。

　　底座采用板式支承结构，上面预留支架、气缸铰座、轴承座和附属件的安装位置。底板边缘和支承脚需要考虑整机静稳性，因为飞轮直径较大、旋转质量偏置，高速或手动盘车时会产生周期性惯性力。支架宜采用对称立板形式，以提高主轴支承刚度；气缸铰轴处承受往复推力和摆动力矩，配合面需要保留润滑与耐磨间隙。管路接口位置应随缸体摆动轨迹校核，保证软管或蒸汽通道在整个行程内不被拉伸、折弯或与飞轮、连杆相碰。

　　外形边界主要由飞轮外径、底座长度和气缸高度决定。飞轮侧向伸出量最大，布置防护罩或台面安装孔时，应在轮缘外侧保留安全间隙；底座长度方向需覆盖曲柄连杆全行程，宽度方向要容纳飞轮、支架和气缸摆幅；高度方向的限制来自飞轮顶部与气缸上部空间。安装时底板应保持水平，主轴轴承座与气缸铰座的相对位置不能错位，否则会造成连杆别劲、缸体摆动卡滞和密封件偏磨。

　　在三维建模过程中，可先建立主轴中心线、气缸摆动轴线和活塞运动参考线，再按运动关系布置曲柄销与连杆端点。飞轮宜做成轮缘、轮辐和轮毂分区结构，便于后续调整惯量；支架和底板应体现螺栓连接、定位面和加强筋；气缸外部可保留蒸汽口、铰接孔、活塞杆导向和铭牌位置。装配验证时应做曲柄整周转动检查，重点观察活塞在极限位置时的余隙、连杆与缸体间隙、飞轮与底座间隙以及缸体摆动角度。若用于工程图输出，还需把铰轴配合、轴承位、底板孔距和关键中心距作为尺寸控制重点，使数字模型既能展示经典蒸汽机的机械美感，也能支撑后续加工、装配和运动仿真。
