剖分式带座滑动轴承组件结构设计

项目分类:轴承座 发布时间:2024-01-09 ID:721396
  • 剖分式带座滑动轴承组件结构设计

  在常规工业输送线、中小型机床辅机、通用轻工设备的轴系布局里,这类剖分式带座轴承是承担径向载荷、固定轴系回转中心的核心支撑部件,区别于整体式轴承座,它的上下分体结构能在不拆卸轴端传动件的前提下完成轴承拆装、间隙调整,大幅降低设备运维阶段的拆装工作量,尤其适合轴上已经装配齿轮、带轮、联轴器等零件的长轴系布局场景。从结构设计逻辑来看,底座采用带两个安装长孔的板式结构,安装孔的长圆设计预留了轴向位置调整余量,装配时可以根据轴系的实际对中需求微调轴承座的固定位置,抵消机架加工、轴段长度累积的位置误差,避免强行装配带来的轴系附加弯矩。底座与上盖通过两个内六角螺栓实现锁紧,螺栓孔位分布在轴承孔两侧对称位置,锁紧时能让上盖对轴瓦施加均匀的压紧力,

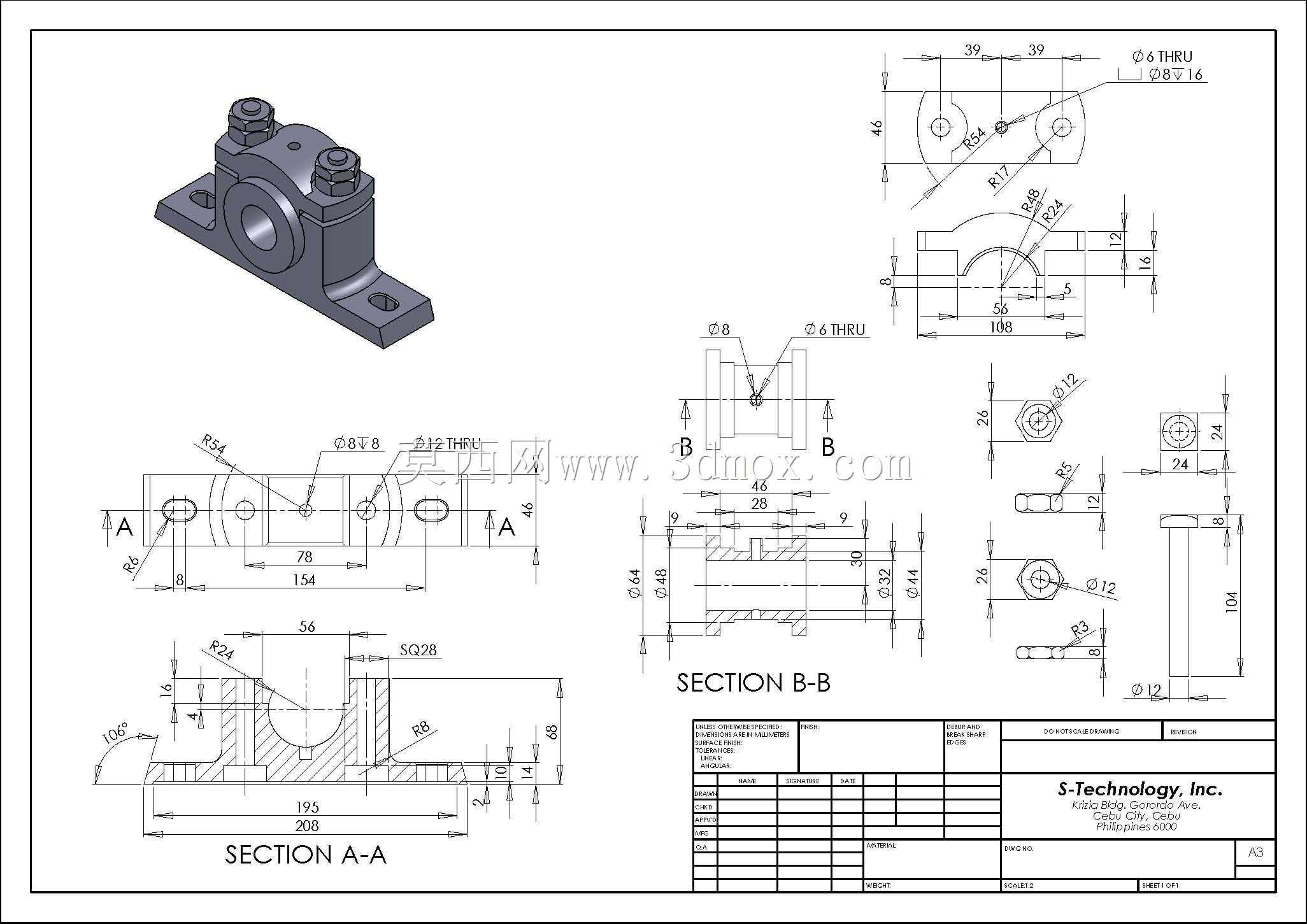

  不会出现单侧偏载导致的轴瓦局部磨损加快问题。轴承孔内部适配的是对开式轴瓦,轴瓦内表面的油槽设计能在设备运行时存储润滑脂,在轴颈回转过程中形成均匀的油膜,降低滑动摩擦带来的温升与磨损,轴瓦与座孔的配合采用过渡配合,既能保证轴瓦在座孔内不会随轴颈发生周向转动,也能在轴瓦磨损到极限后快速更换,无需整体更换轴承座。从图纸标注的尺寸边界来看,底座总长度为154mm,安装孔中心距为128mm,轴承孔的公称直径适配常用的中等直径传动轴,底座底面到轴承孔中心的高度尺寸经过严格校核,保证多组轴承座同轴装配时,轴系的中心高一致,不会出现轴段挠曲变形超标的问题。上盖顶部的注油孔位置正对轴瓦油槽,日常维护时可以直接通过注油孔补充润滑脂,无需拆开上盖,

  适配连续运行的生产线设备运维需求。在实际选型应用中,这类轴承座通常成对使用,分别布置在传动辊、主轴的两端支撑位置,承载能力主要适配中等载荷、转速不超过1500rpm的工况,相比滚动轴承带座单元,它的抗冲击载荷能力更强,在存在轻微振动的输送设备、破碎辅助设备上使用寿命更长,不会因为瞬时冲击出现滚动体碎裂的问题。设计建模过程中,需要重点保证上下盖结合面的平面度公差,结合面的平面度误差过大会导致锁紧后轴承孔出现圆度变形,抱紧轴颈造成运行卡滞;同时两个螺栓孔的位置度需要与底座安装孔的位置度匹配,保证装配时螺栓能顺利穿入,不会出现别劲的情况。另外,底座的安装接触面需要设置合理的粗糙度要求,太光滑会导致锁紧后受轴向力时出现位置滑移,

  太粗糙则会导致安装后轴承孔中心高出现偏差,影响轴系对中精度。在三维建模阶段,需要重点还原剖分面的止口结构,这个结构能保证上下盖装配时自动对中,不会出现横向错位导致轴承孔错边,很多新手建模时容易忽略止口的配合尺寸,导致实际装配后轴承孔的同轴度超差,轴穿入后出现卡滞。还有底座的安装沉孔深度需要匹配常用的内六角螺栓头高度,保证螺栓锁紧后头部不会突出底座底面,避免安装时轴承座底面与机架表面出现间隙,影响支撑刚性。从实际使用反馈来看,这类结构的轴承座在水泥输送线、包装设备的主传动辊、小型机床的进给轴支撑上应用非常广泛,它的结构简单,零件数量少,加工难度低,普通的铣削、钻削设备就能完成全部加工工序,制造成本远高于同规格的滚动轴承座,而且备件通用性强,轴瓦磨损后可以直接更换标准尺寸的轴瓦,不需要定制特殊备件,能大幅降低设备的全生命周期维护成本。建模时还要注意轴承孔两端的倒角尺寸,倒角不仅能方便轴的穿入装配,还能在轴瓦压装时起到导向作用,避免轴瓦边缘被座孔切边损坏。上盖的外形采用圆弧过渡设计,既减少了铸造时的应力集中,也能避免棱角磕碰造成的操作人员受伤,符合机械安全设计的基本要求。
