智能多媒体移动靶场报靶系统结构

项目分类:机械设备 发布时间:2024-01-09 ID:719658
  • 智能多媒体移动靶场报靶系统结构
  • 智能多媒体移动靶场报靶系统结构
  • 智能多媒体移动靶场报靶系统结构
  • 智能多媒体移动靶场报靶系统结构
  • 智能多媒体移动靶场报靶系统结构
  • 智能多媒体移动靶场报靶系统结构

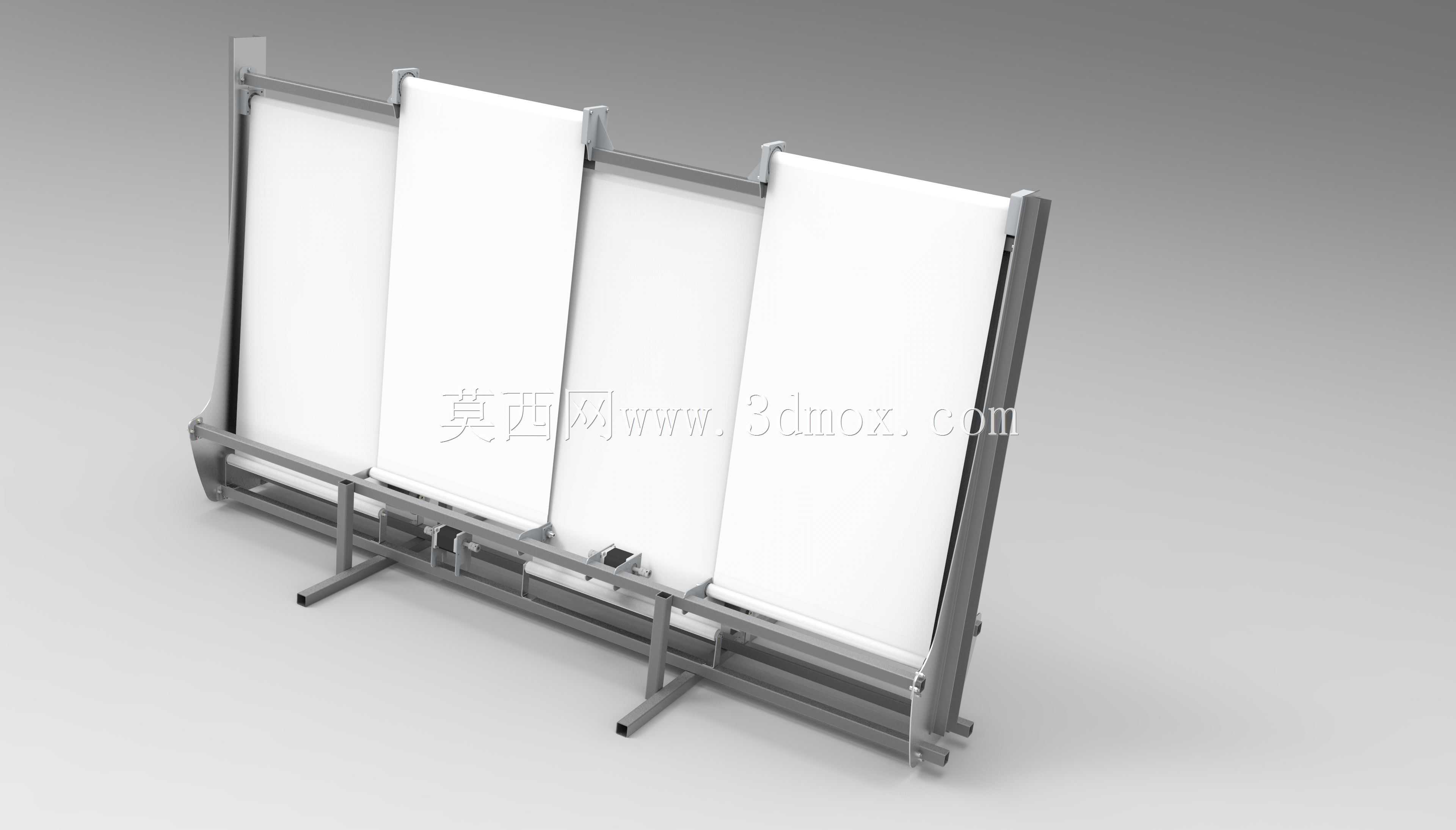

  这套结构面向室内射击训练、战术靶场建设和模拟打靶教学场景,核心作用是把传统固定靶纸升级为可连续换纸、可投影模拟目标、可配合命中判定的训练终端。现场使用时,射手面对立式靶架完成射击,靶面区域既可以承载纸质靶纸,也能够通过投影方式在纸面上生成不同类型的目标图案;当靶纸被击中后,下部输送机构带动纸张移动,将已射击区域卷离有效命中面,同时把未使用的纸面送入瞄准区域,从而减少人工频繁换靶的停顿。

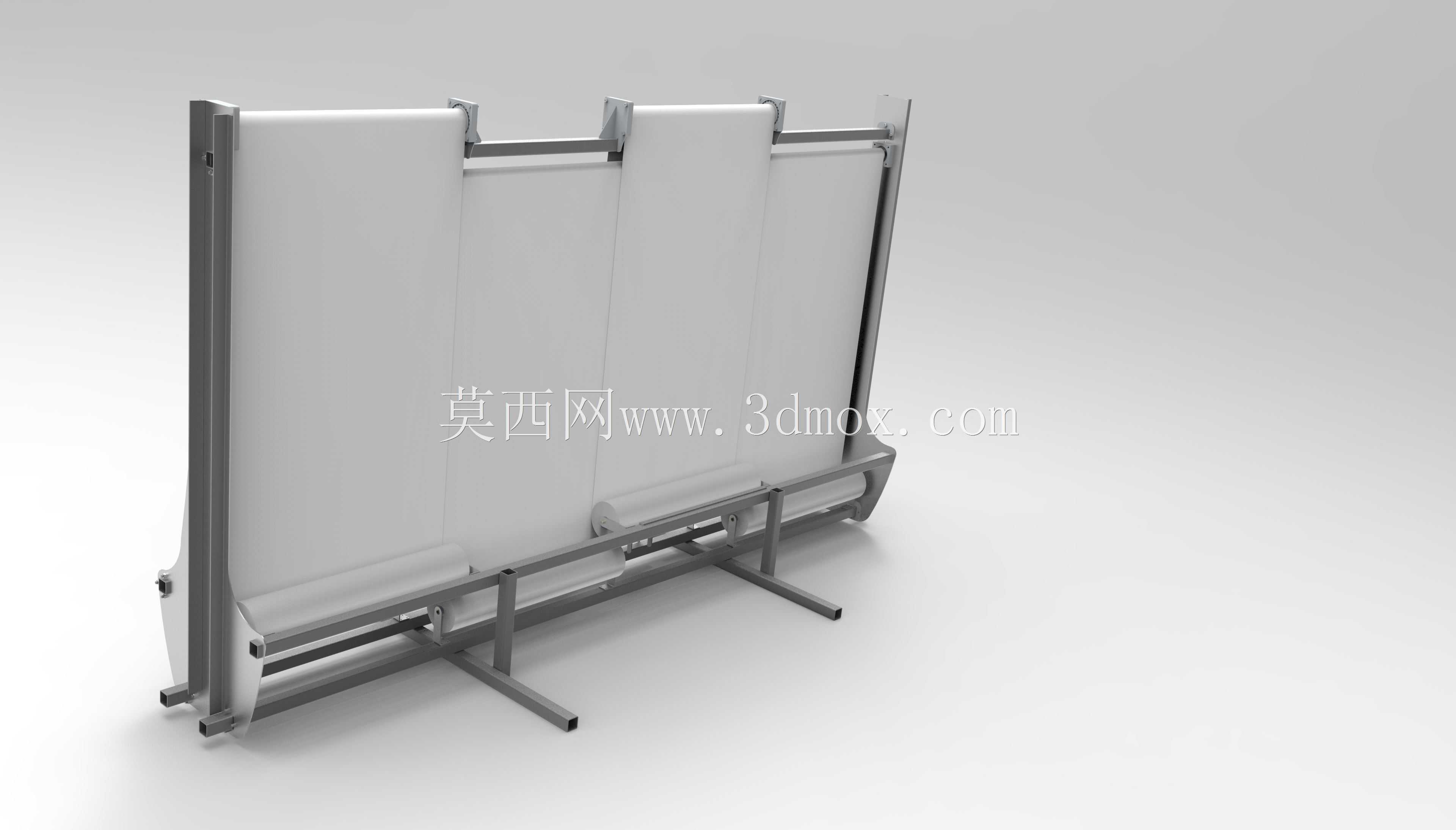

  从整机布置看,设备采用门式立架与低位输送台结合的形式。两侧高立柱承担上部横向辊轴和张紧构件的支撑,立柱底部与底架连接,形成较宽的支撑跨度;下部为长条形机架,布置纸卷、托辊、导向板、传动组件和可调支脚。有效靶面位于立架中部,射手方向留出完整可视区域,背部则保留辊系和张紧调节空间。这样的布局使靶纸从下方纸卷引出,经过托平段后进入竖直或近竖直展示区,再由上部辊轴导向、收卷或张紧,纸路连续且便于维护。

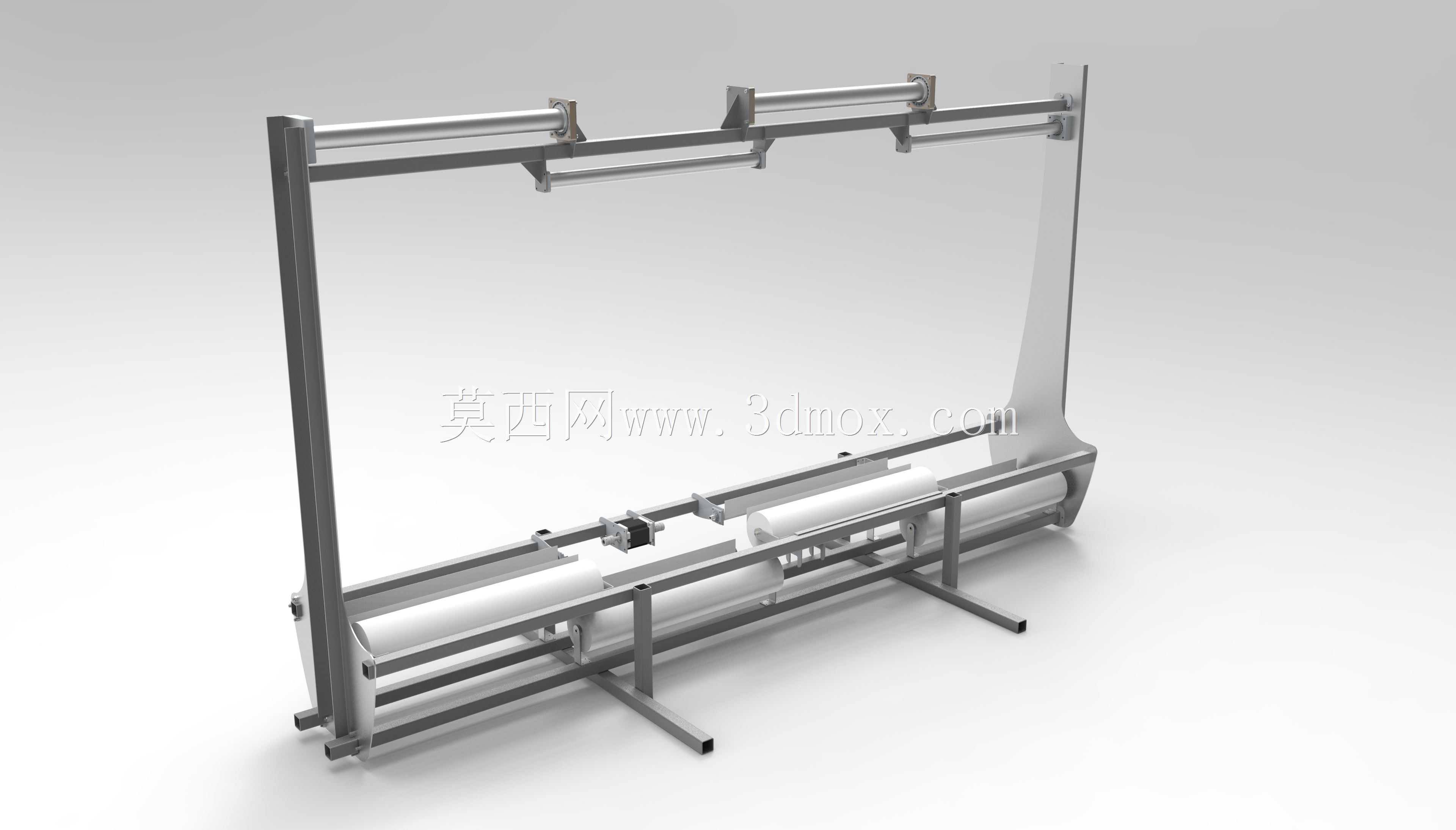

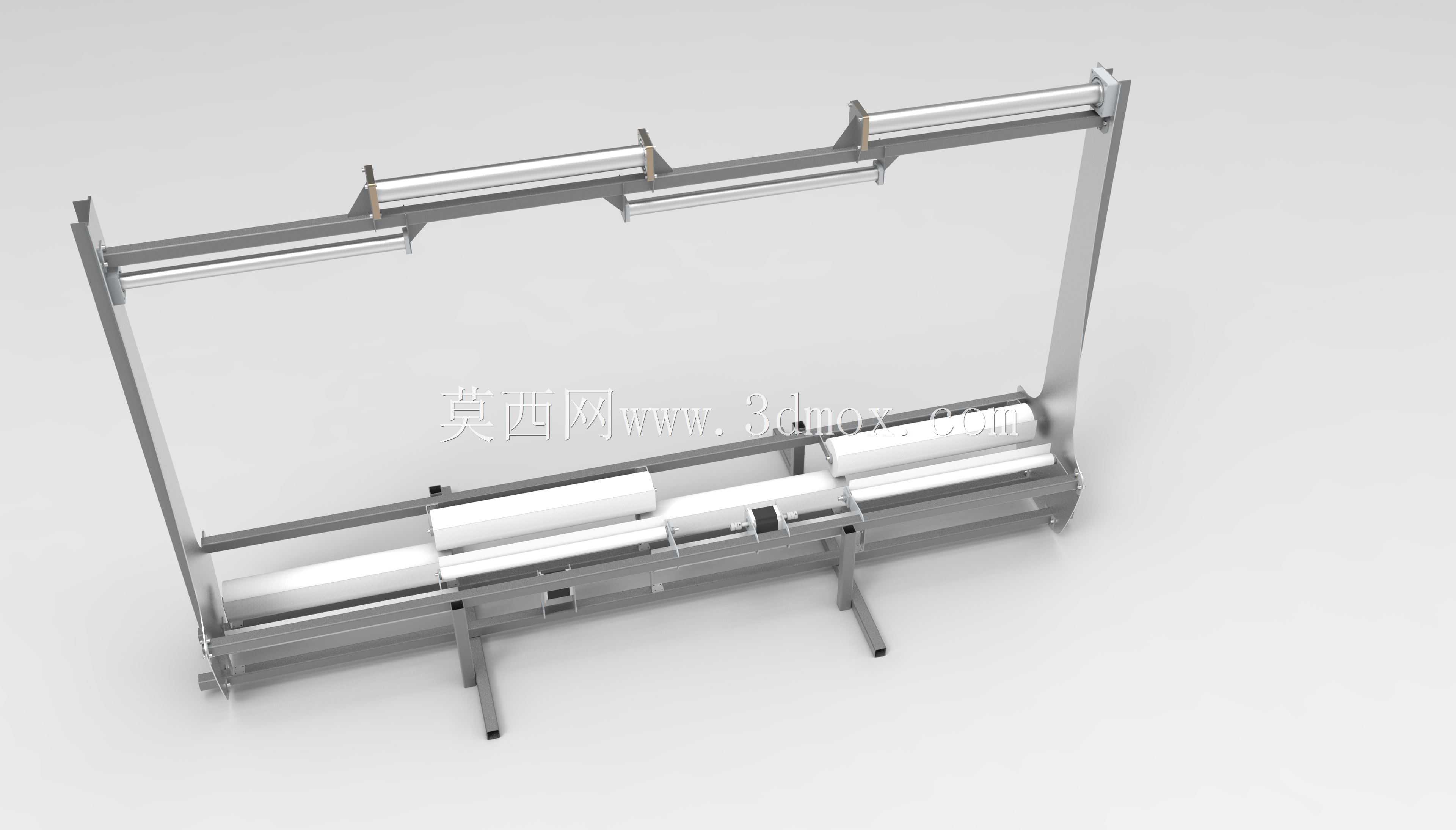

  结构设计上,上部横梁并不是单纯的装饰件,而是用于安装多组平行辊轴。辊轴之间保持同轴度和水平度,避免纸张在高速或间歇移动时跑偏。端部支座设置了可调压紧与限位结构,装配时可以通过轴承座位置微调辊轴平行误差;长轴跨距较大时,中间增加支撑点,以降低挠曲对纸幅运行的影响。下部输送段采用框架式焊接或型材拼装思路,侧梁承担纸卷和传动件载荷,横向撑杆提高底架抗扭能力。纸卷支撑位置需要兼顾换卷操作,纸卷轴心高度不宜过低,托辊与导向板之间形成平滑过渡,防止纸面折皱。

  靶纸移动功能依赖辊面摩擦和张紧控制实现。主动辊提供送纸动力,压辊或张紧辊保证纸幅与辊面之间有足够接触力;从动辊负责转向、托平和展平。纸张在进入靶面前应保持适度张力,张力过大会拉皱甚至撕裂纸面,张力过小则会在命中后产生晃动、卷曲或定位偏差。导向板边缘需要做圆角处理,纸路转折角不宜过急,尤其在靶面由水平输送转为竖直展示的位置,应设置过渡托板,使纸张平稳贴附。对于训练设备而言,靶面平整度直接影响投影图像和命中位置判定,因此承托背板或张紧机构要保证纸面在有效区域内无明显波浪。

  投影模拟目标的集成思路体现在靶架上方和前方空间预留上。上部横向构件可承载投影相关安装位或辅助照明、检测元件,靶面区域保持简洁,避免杆件遮挡投影画面。设备框架在设计时需要考虑投影光路方向,立柱尽量布置在有效画面两侧,横梁位于画面上边界之外;若传感器用于捕捉弹孔或命中位置,安装基面应具备可调角度和锁紧能力,保证标定后位置稳定。靶纸被击中后移动,既可以把弹孔移出判定区,也能让新的纸面承接下一轮投影目标,使训练科目切换不再依赖人工更换整张靶纸。

  安装边界方面,整机呈高门式轮廓,占地以底架长度和宽度为基准,高度方向需要满足站立射击靶面尺寸以及上部辊轴维护空间。设备前方应留出射手瞄准和安全距离,后方则要预留纸卷装卸、辊轴检修、传动件维护通道。底架支脚采用可调结构,用于在不平整地面上校正水平;地脚支撑点应靠近立柱根部和输送框架受力点,减少射击冲击引起的晃动。若设备固定在靶场地面,可在支脚或底板上设置膨胀螺栓孔;若需要移动使用,则框架下部应预留脚轮安装接口,但在射击状态下必须有可靠着地支撑。

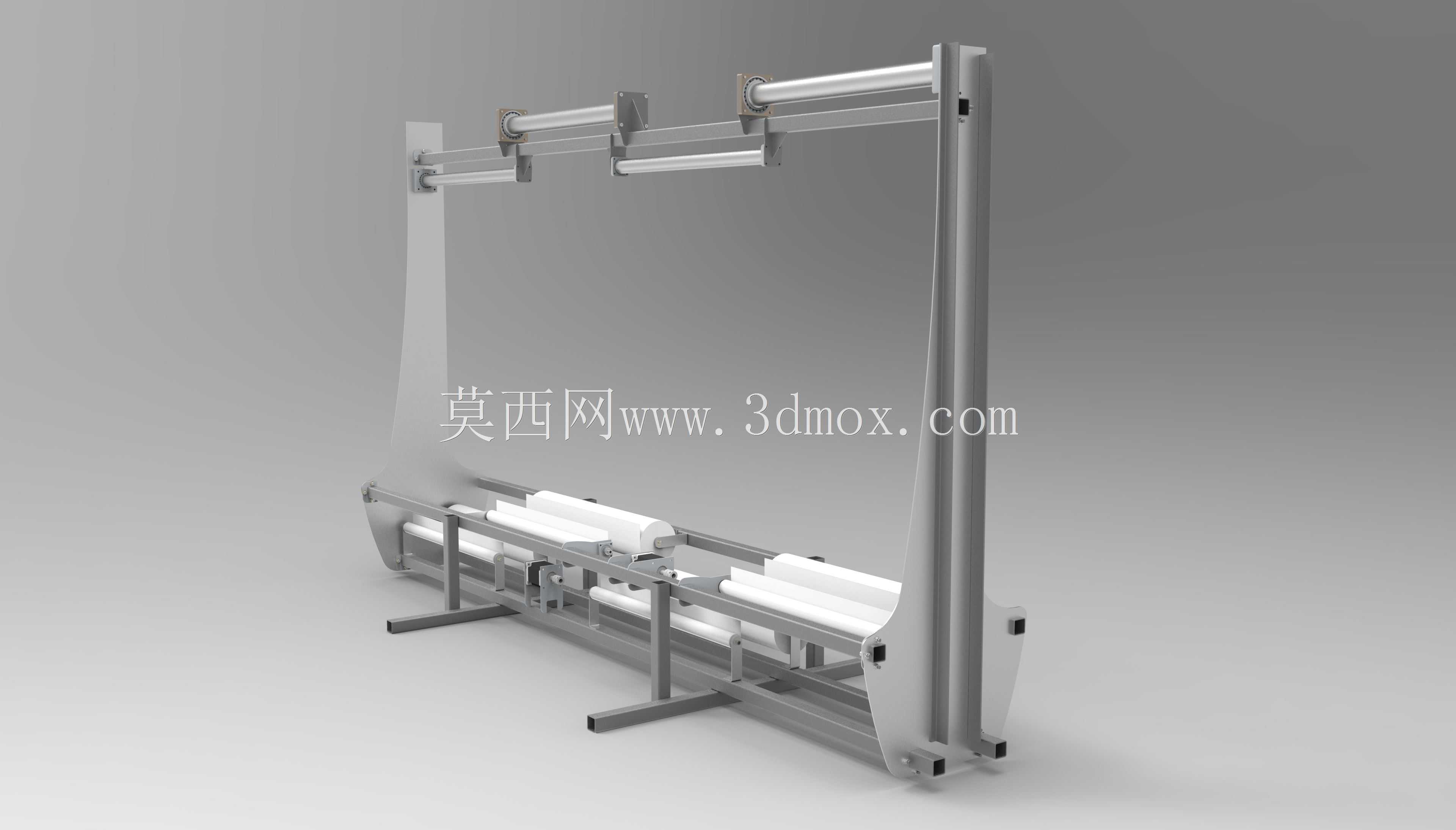

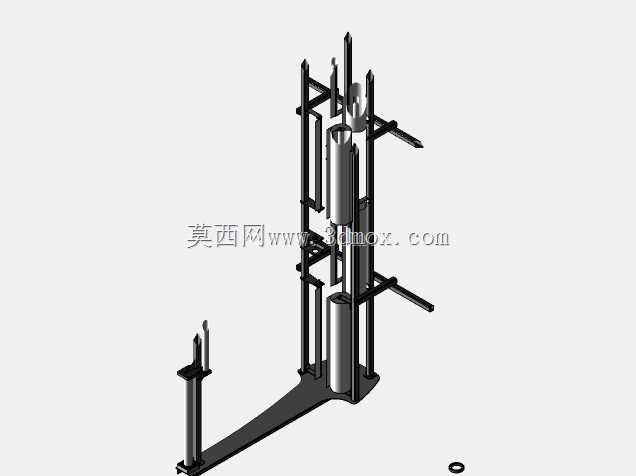

  从建模细节看,立柱外形采用板式支撑与加强筋结合的方式,既减轻封闭箱体的重量,又能保证前后方向抗弯能力。底部过渡段扩大连接面积,使高立柱的弯矩能够分散到底架纵梁上。辊轴、支座、紧固件和纸卷在三维中均按实际装配关系表达,能够用于检查纸路干涉、维修空间和轴系对中。输送台两侧的白色辊组对应纸卷托持和导向位置,杆件之间留有穿纸、张紧和拆卸空间。整体结构没有复杂封闭外壳,适合靶场环境下快速检修:纸卷耗尽后可从侧部或下部更换,辊面污染后能够单独清理,压辊磨损后可拆换,传感器和投影附件也有明确安装基准。

  在工程实现中,这类设备需要同时处理机械输送、靶面稳定、命中后换纸和多媒体目标显示四类需求。框架刚度服务于靶面稳定,辊系布局服务于纸张连续运行,开阔门式空间服务于投影与检测,低位纸卷布置服务于耗材更换。各部分围绕“目标显示—射击命中—纸面移走—新靶面就位”的训练流程组织,使靶场设备从静态靶板转变为可连续工作的训练装置。
