微型五轴加工中心缩比外观结构

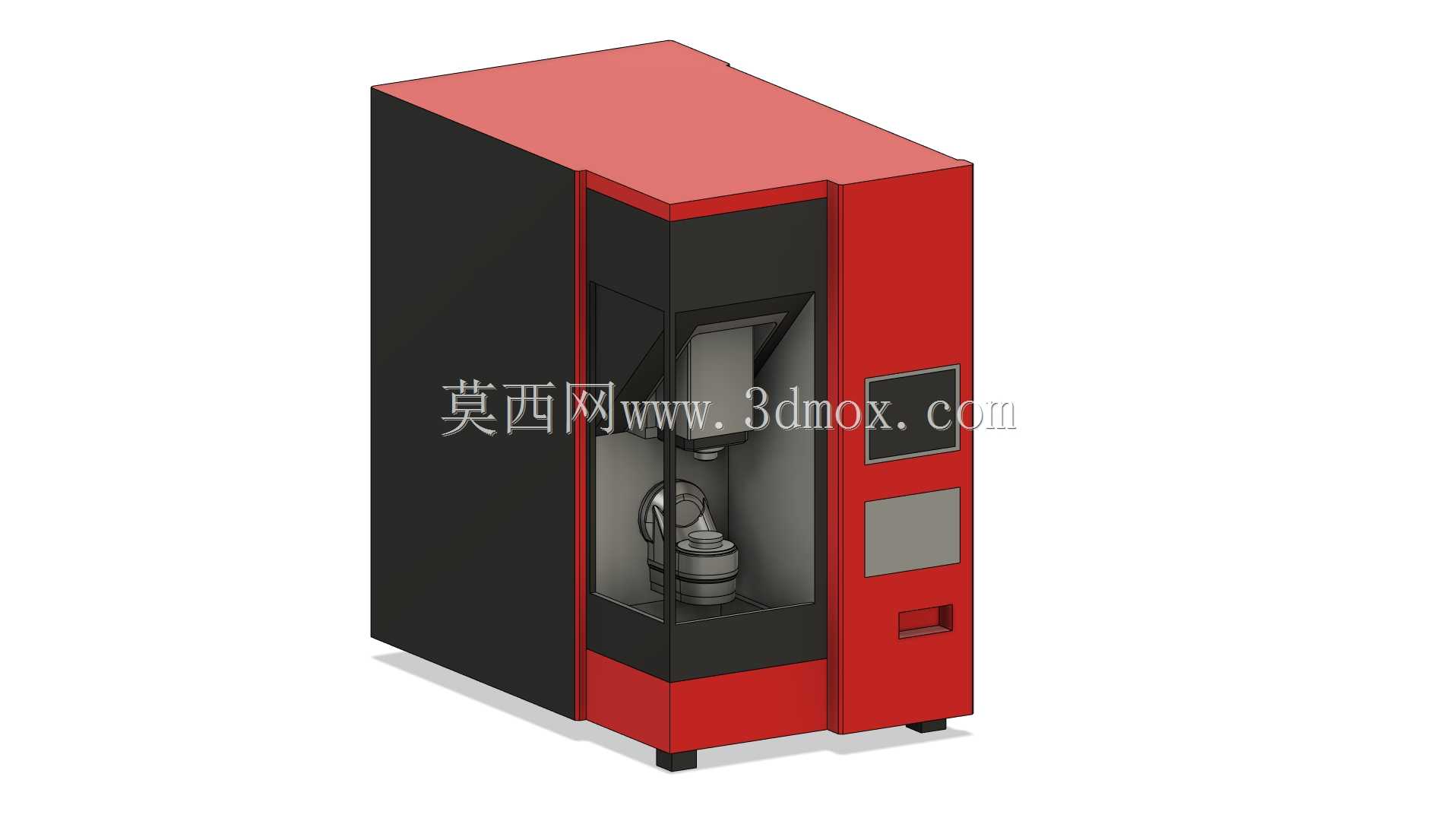

　　该缩比结构对应小型高精度五轴加工设备的外观与主体布局，适合在车间规划、产线演示、教学实训、设备选型沟通以及3D打印沙盘制作中使用。模型重点还原了紧凑型机床的封闭防护形态、正面加工观察区、右侧操作与维护区域、底部支撑脚以及整机外轮廓，使非专业人员也能够快速理解设备在现场中的占地关系和操作朝向。

　　从实际加工场景看，这类微型加工中心通常面向小型精密零件的铣削、钻孔、镗削及多面联动加工，常见于刀具制造、医疗器械、仪表零件、模具嵌件、航空微小结构件和科研试制环节。设备采用封闭外罩，一方面用于阻挡切削液飞溅和细屑扩散，另一方面也能够降低高速主轴运行时的噪声传播。正面大面积观察窗对应机床工作腔，操作者可在门体关闭状态下观察刀具、工件和冷却状态；右侧立面设置操作面板、检修区域和下部开口，符合人机交互与日常维护的基本布置逻辑。

　　结构表达上，模型没有展开复杂的内部丝杠、导轨、主轴箱和转台细节，而是保留设备外形、腔体开口、门板分区、控制面板位置和支撑边界。这种处理方式更适合布局校核与展示用途：在厂房三维布置中，工程师可依据整机长宽高判断设备与通道、上下料工位、气源接口、电气柜和冷却系统之间的距离；在教学场景中，可通过外观分区讲解加工区、控制区、防护区和维护区的功能关系；在打印制作时，简化后的壳体、门板和支脚能够减少悬空结构，降低薄壁破损概率。

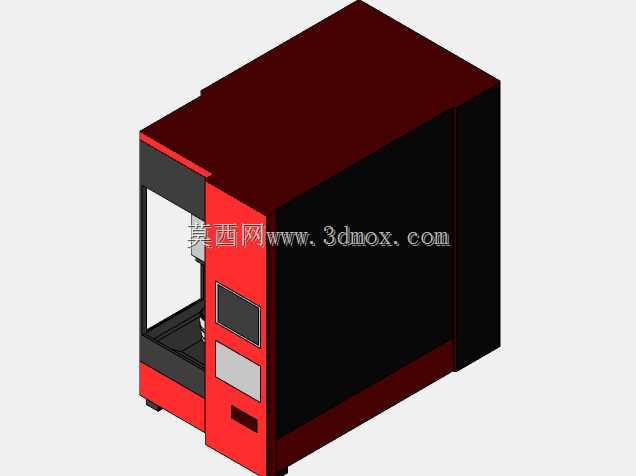

　　外形设计采用立式紧凑箱体思路，顶部为连续罩壳，侧面以大面积深色防护板与红色门板形成视觉区分。红色前侧区域围绕工作腔形成门框，突出上下料和观察位置；黑色侧罩承担设备背部与侧面的围护，使整机在视觉上更稳定。底部四个支脚将箱体抬离地面，既表现了调平支撑的安装概念，也为排屑、减振垫和地脚螺栓预留了理解空间。右侧面板的矩形元件对应操作显示与控制区域，下方小开口可用于维护、接口或收纳位置的示意。

　　安装边界方面，使用该模型进行车间布置时，不能只按机身投影面积摆放。正面需要预留工件装夹、刀具更换和人员观察空间，门体开启方向应避免与物流通道冲突；后侧及侧面应留出电气检修、散热通风和切削液维护距离；底部支脚位置需要与设备基础、减振垫或调平垫板对应。若将其放入自动化产线，还应结合机器人上下料高度、料盘位置、防护围栏和安全门进行联动校核。

　　建模思路上，整机以规则壳体和门板块体为基础，先确定底面占地、总高和正面观察窗比例，再叠加左右侧板、顶部罩壳、前门框、操作面板和支脚。工作腔内部仅保留隐约的主轴与五轴转台轮廓，用于提示加工核心区域，而不追求完整装配关系。这样的抽象程度能够在文件轻量化和识别度之间取得平衡：外观比例清楚，功能分区明确，同时避免过多细小零件在缩比打印或场景渲染中失效。

　　对于结构设计人员，该模型可作为精密设备外观方案讨论的底模，用于检查防护罩分块、观察窗高度、面板朝向和维护口位置；对于设备选型人员，可将其放入厂房数字化布局中，评估微型五轴设备在小批量精密加工单元中的空间适配；对于三维建模学习者，可借此练习工业设备外壳的体块拆分、色彩分区、钣金防护造型和场景比例控制。整体表达不以内部传动为重点，而强调机床作为现场装备的占位、朝向、操作关系和外观识别。
