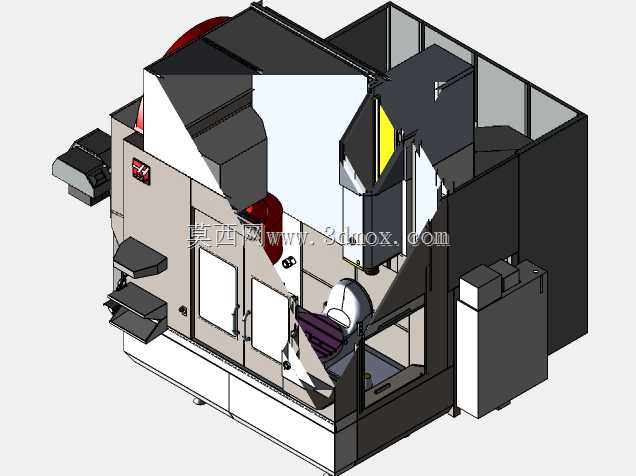

五轴联动立式加工中心整机防护结构

　　这套三维结构围绕高精度五轴立式加工中心展开，整机把切削执行单元、全封闭防护外罩、排屑衔接位、操作维护门、电气柜体以及外围辅助附件整合在同一装配基准中，适合航空结构件、精密模具、复杂曲面零件和多面箱体类工件的一次装夹加工场景。现场布局时，设备主体占据车间中部刚性地基区域，正面预留操作人员上下料、观察切削状态和更换刀具的活动空间，左侧伸出的排屑与输送接口要对接链板式排屑机，不能与车间立柱、物流通道发生干涉；右侧独立柜体承担电气、液压或冷却相关组件的安放，柜体与主机之间保留走线、走管和检修开门距离，后期维护时不必拆解主防护即可完成阀组、线路和滤芯类部件的检查。

　　从建模思路看，整机先以床身、立柱、主轴头和回转摆动工作台为核心加工链，再向外叠加防护罩、观察窗、检修门、顶部封板和侧边挡板。防护结构并非单纯外壳，其轮廓跟随主轴头在X、Y、Z方向以及摆动轴姿态变化后的极限包络进行退让，尤其在主轴鼻端靠近工件、刀库换刀和五轴联动摆角较大的位置，内罩板需要避开刀具、刀柄、夹具和飞溅切屑的运动区域。外罩正面设置大面积可开启门体，门上观察窗采用高位视线布置，操作人员站在常规装夹位置即可判断主轴、刀具和工件的相对状态；门体周边考虑密封、限位和安全联锁边界，避免高速切削时切削液雾化外溢。

　　设备实际用途集中在复杂金属零件的铣削、钻孔、镗孔、攻丝和多面联动加工。相比普通三轴立加，五轴构型通过回转与摆动自由度改变刀具相对工件的姿态，使深腔侧壁、叶轮叶片、模具型面和倾斜孔位能够在较少装夹次数下完成，减少二次找正带来的累积误差。模型中主轴单元位于上部加工区，刀具沿竖直方向进入切削区域，工作台承担工件定位和姿态转换；外围钣金罩将高压冷却、切屑飞溅和噪声控制在设备内部，顶部与侧部封板同时为照明、管路、线缆和油雾收集接口提供安装面。

　　外形边界设计需要同时满足加工行程与车间通过性。整机宽度方向包含主机防护、右侧柜体和左侧排屑伸出段，长度方向覆盖前门开启后的摆动范围，高度方向则要考虑顶部检修、吊装以及厂房行车净空。运输状态下，外伸排屑器、独立柜体和易碰撞观察窗可作为拆分边界；就位后再通过地脚支撑、水平调整块和现场管线完成连接。地基规划时不能只看设备底脚投影，还要把前门全开、维护门侧向打开、刀具从刀库取出、切屑车拉出以及操作人员避让距离纳入校核。

　　结构细节上，罩体采用折弯钣金与框架支撑结合的方式，转角处避让立柱和主轴箱的运动包络；内部靠近切削区的挡板面向切屑冲刷方向布置，便于切削液回流至排屑通道。操作侧设有扶手、台阶或置物平台的安装位置，方便观察工件和处理临时装夹辅助件；侧边黑色封板区域兼顾隔声与外观整体性，后部预留维修开口，使主轴润滑、冷却管路和电气线束能够按模块拆装。右侧柜体与主机之间的相对位置也经过边界约束，柜门开启角度、电缆弯曲半径和软管接头空间均在装配中保留。

　　对于设备选型和结构设计人员，该模型的价值在于能够直接校核整机集成关系：不仅能看到加工主机，还能检查防护门、观察窗、排屑口、柜体、吊装点和维护空间是否相互冲突。进行车间布局时，可围绕设备外形建立安全通道、物流路线和上下料工位；进行专用化改造时，也可在罩体顶部追加油雾收集器，在侧面增加自动门或机器人上下料接口，在排屑端衔接集中冷却系统。整体结构强调加工能力、防护密封、维护可达性和现场安装边界的统一，适合作为五轴加工中心整机方案评审、虚拟布局和非标自动化联线设计的三维参考。
