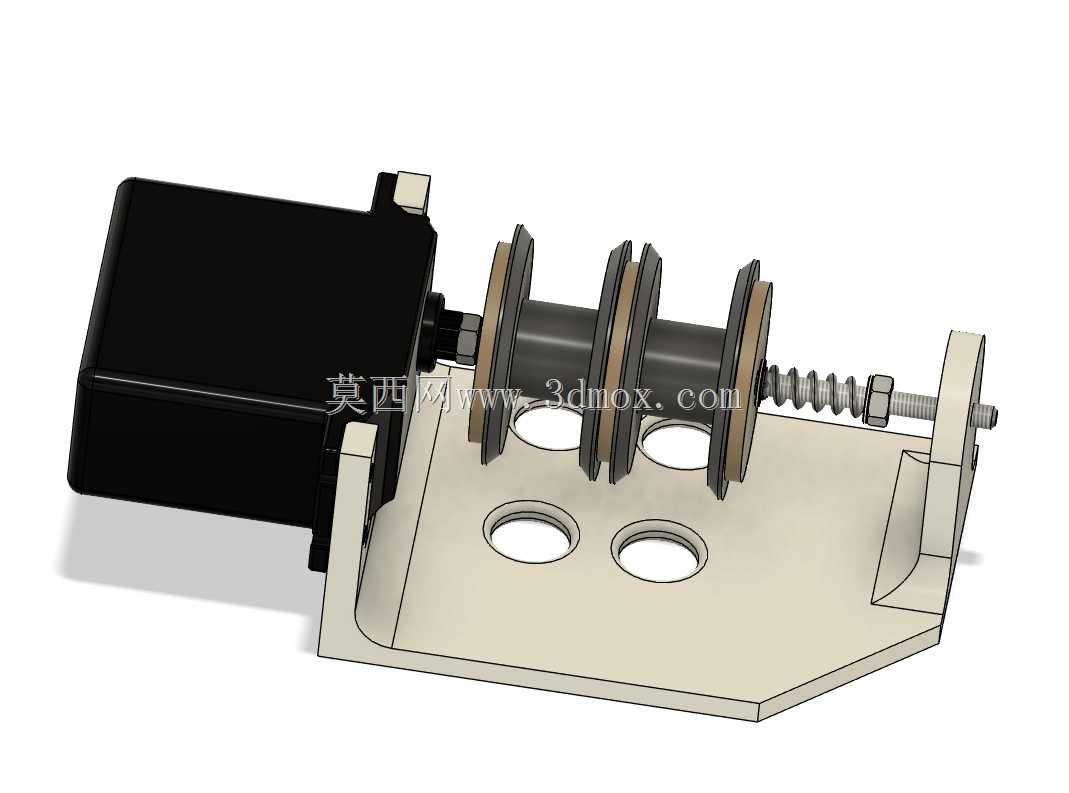

这套结构面向小型牵引收放工况设计,核心采用双绳轮轴系布局,可同时容纳两根牵引索独立或同步收卷,适配实验室小型拖拽台、模型工程演示装置、轻型锚固工位的索具收放需求,也可作为教学场景中绞车传动、离合过载保护结构的具象演示载体。

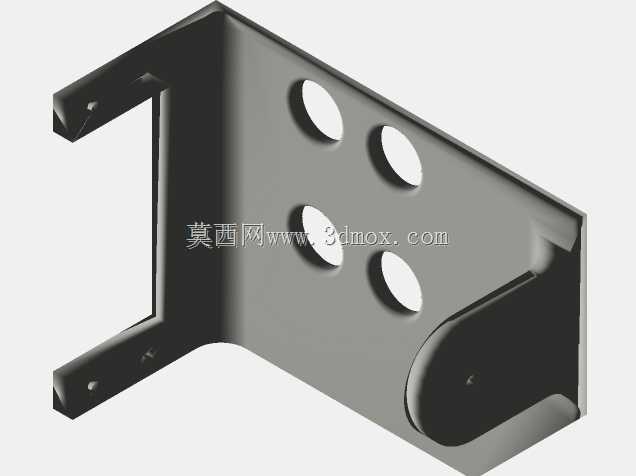

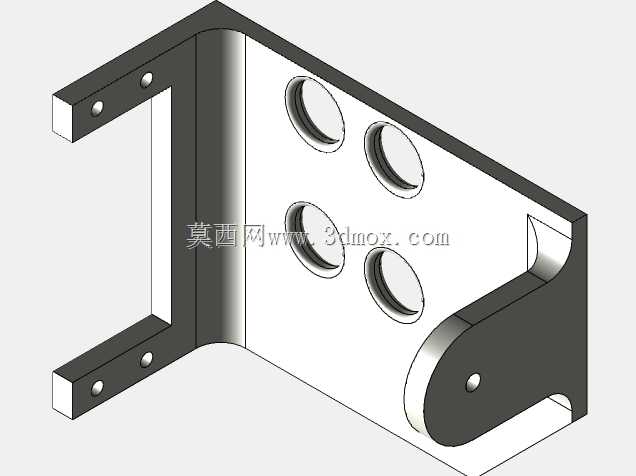

从实际工位适配来看,整套装置采用一体化折弯安装底板作为承载基体,底板上预留四个大直径贯通安装孔,既可以作为穿装固定螺栓的过孔,将整机直接锁附在工位台面、机架立板上,也可作为走线、减重孔使用,安装时不需要额外加工复杂的定位基座,现场装配门槛很低。底板两侧向上折弯形成支撑立壁,一侧用于固定驱动动力单元,另一侧用于承托绳轮轴系的末端张紧调节结构,折弯立壁与底板为一体成型结构,刚性远高于拼接式支架,在绳轮承受径向牵拉力时不会出现支架晃振的问题。
动力端采用方块式伺服驱动单元直连绳轮主轴,省去了额外的减速箱转接结构,传动链短、反向间隙小,能够精准控制绳轮的转动角度与收线长度,在需要定点锚固、索具张力恒定的工况下,控制响应速度更快。驱动单元与主轴之间配置滑动离合器,这一结构是整套绞车的核心保护设计:当牵引索受到的拉力超过设定阈值时,离合器会在驱动轴与绳轮轴之间产生打滑,既可以避免索具拉力过大崩断,也能防止驱动单元堵转过载烧毁,离合器的打滑阈值可以通过轴端的锁紧螺母配合弹簧预紧力进行调整,适配不同粗细、不同许用拉力的牵引索。

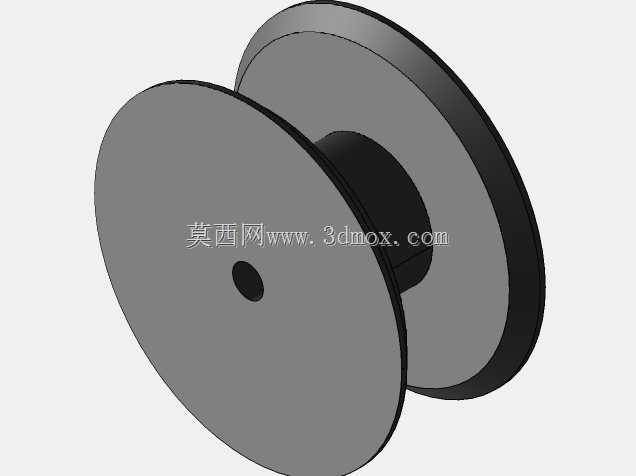

绳轮轴系上平行布置两个带挡边的绳槽轮,挡边高度足以约束牵引索在收放过程中不会从轮槽脱出,两轮之间设置隔套保证轴向间距固定,两根牵引索收卷时不会发生互相缠绕、剐蹭的问题。轴系末端穿过支撑立壁后依次套装压缩弹簧、调节螺杆与锁紧螺母,旋转螺母即可改变弹簧的压缩量,一方面可以调整轴系的轴向窜动间隙,让绳轮转动时无轴向旷量,另一方面也能辅助给滑动离合器提供预紧压力,调试人员可以根据实际负载情况快速微调离合触发力度。
整套结构的装配逻辑非常清晰:先将折弯底板的两侧支撑壁加工到位,压装主轴衬套后穿入绳轮轴,依次套装两个绳轮、隔套、滑动离合器从动端,再将驱动单元固定在侧方支架上,让驱动输出轴与离合器主动端对接,最后在轴端装入弹簧、调节螺杆并拧上锁紧螺母即可完成主体装配。装配过程中需要保证绳轮轮槽的径向跳动控制在小范围内,避免收线时索具出现上下跳动导致排绳错乱;驱动单元的安装面与主轴轴线的同轴度需要在装配时做找正,防止离合器偏磨导致打滑力度不均匀。

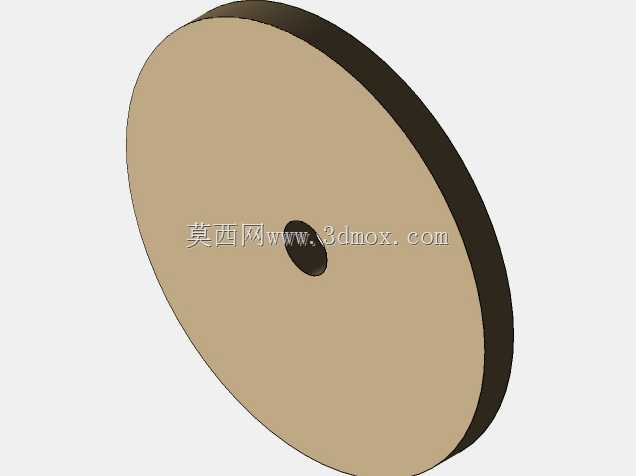

从安装边界来看,整机的外轮廓方正,驱动单元为方块结构布置在底板一侧,绳轮轴系沿底板长度方向延伸,末端张紧结构仅超出支撑立壁很短的距离,不需要在设备后方预留过大的操作空间,四个安装孔的孔位间距宽松,适配常见的台面螺孔布局,安装时只需要在固定面加工对应螺纹孔即可完成固定。日常维护时,只需要定期在绳轮轴的转动衬套位置加注润滑脂,检查弹簧预紧螺母是否出现松动,观察离合器摩擦面的磨损情况,当摩擦片磨损到打滑阈值明显下降时,只需要微调螺母增大弹簧预紧力即可恢复保护性能,不需要拆解整个轴系。
在实际使用场景中,这类小型锚绞车常布置在小型工程模型的牵引点位、教学实验台的拉力加载端,双绳轮的设计可以同时牵拉两个锚固点,保证两侧收线同步性,滑动离合器的存在让新手操作时也不会因为拉力过载损坏索具或驱动部件,一体化底板的设计让整机搬运、换位安装都非常便捷,不需要复杂的调试流程即可快速投入使用。
