152mm两件式机器人夹紧轮组结构

　　这套轮组结构面向小型移动机器人底盘的行走与承载需求，采用两件式轮毂夹紧方案，把外胎、轮辐、中心轴连接和轮毂盖整合为一个可装配、可维护的轮系单元。轮径取152mm，属于室内巡检机器人、教学实验平台、轻载搬运小车中较常见的尺寸区间：轮径不大，有利于控制底盘高度；同时又能越过普通线缆、门槛接缝和地面轻微起伏，不会像小直径万向轮那样容易被地面缝隙卡住。

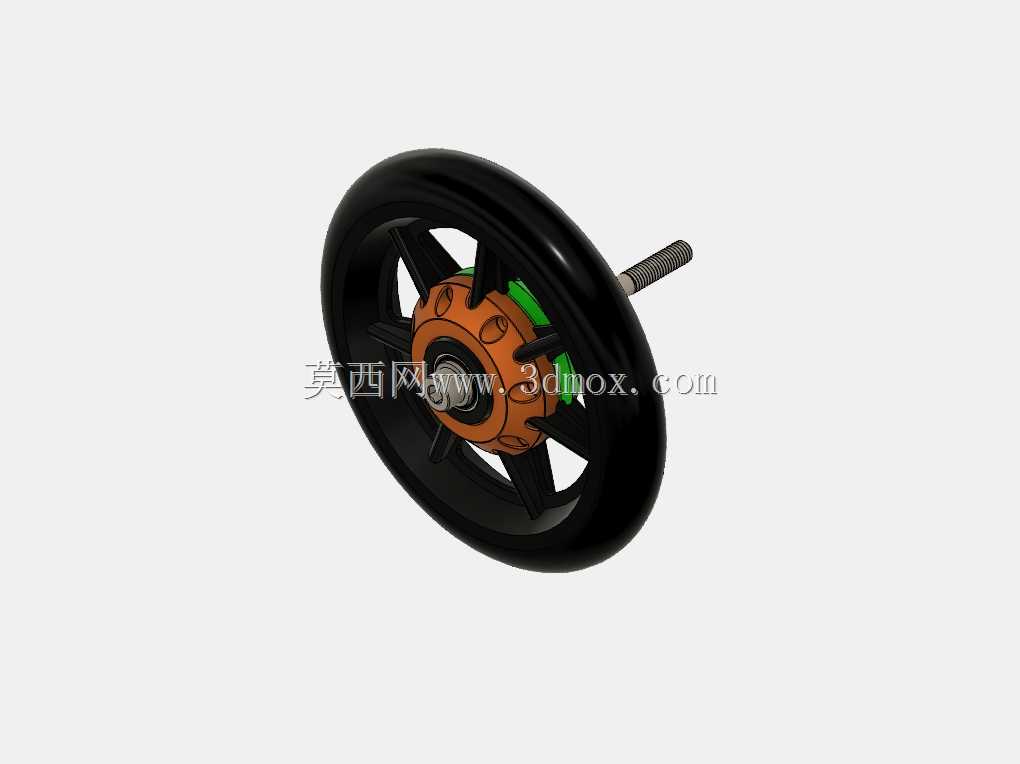

　　从实际使用场景看，这类轮子多用于差速驱动底盘的从动支撑轮或主动行走轮。机器人在实验室地面、厂房通道、展馆平整地面运行时，轮体需要同时承担径向承载、轻微侧向导向和轴系定位。黑色外圈承担接触地面的作用，表面连续圆润，能够降低滚动阻力，也能避免硬质轮面在地面上产生明显噪声。轮辐部分采用镂空结构，在保证轮体刚性的前提下减少材料堆积和转动惯量；中心橙色轮毂盖与主轮毂形成对夹关系，装配后外圈被限制在两者之间，不会沿轴向窜动。

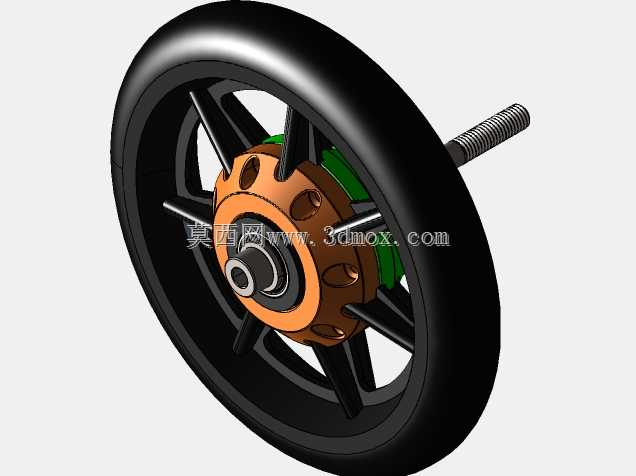

　　设计上最关键的是“两件夹紧”思路。主轮毂负责承接轮轴、传递支撑力，并提供轮辐定位面；轮毂盖则从另一侧压紧外圈和轮毂区域，使轮胎或轮缘在圆周方向保持稳定。两者通过7个M3×10mm自攻螺钉完成固定，螺钉沿周向分布，拧紧后形成多点约束。相比整体包胶或不可拆轮结构，这种方案的优势在于装配逻辑清晰、零件数量少、后期更换外圈或检查轴部更方便；相比单螺钉锁紧的小轮，周向多点固定也能降低局部松动后轮体偏摆的风险。

　　轴端伸出的螺纹杆用于与支架、轴承座或机器人底盘连接件配合。建模时需要重点关注轴段长度、螺纹有效旋合长度以及轮毂中心孔的同轴度。若轴段过长，轮体装入底盘后会占用额外侧向空间；若过短，则螺母或锁紧件无法形成可靠压紧。轮组两侧的安装边界还应预留扳手空间，尤其是轮毂盖上的螺钉位置，不能被轮辐、支架或侧板遮挡，否则批量装配时会明显增加操作时间。

　　轮体外形虽然看起来简单，但工程建模时不能只做外观曲面。主轮毂需要体现中心孔、螺钉柱、轮辐连接筋和与外圈贴合的定位面；轮毂盖要做出螺钉过孔或自攻螺钉导入孔，并保证孔位与主轮毂柱位一一对应。外圈与轮毂之间建议按实际工艺设定配合关系：如果是弹性胎体，可依靠轻微过盈和侧盖压紧；如果是硬质外圈，则需要明确轴向挡边，避免受侧向力后脱开。

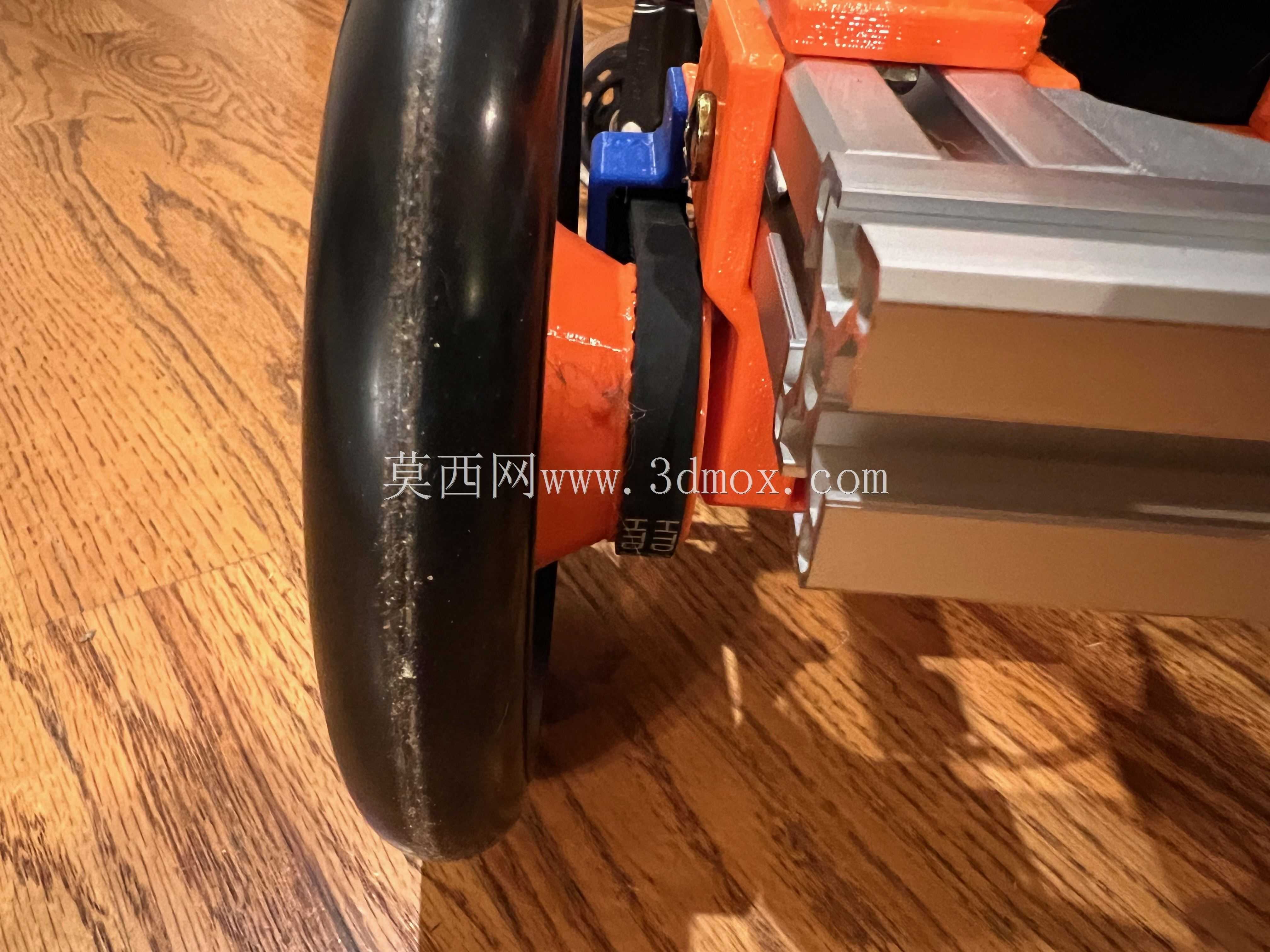

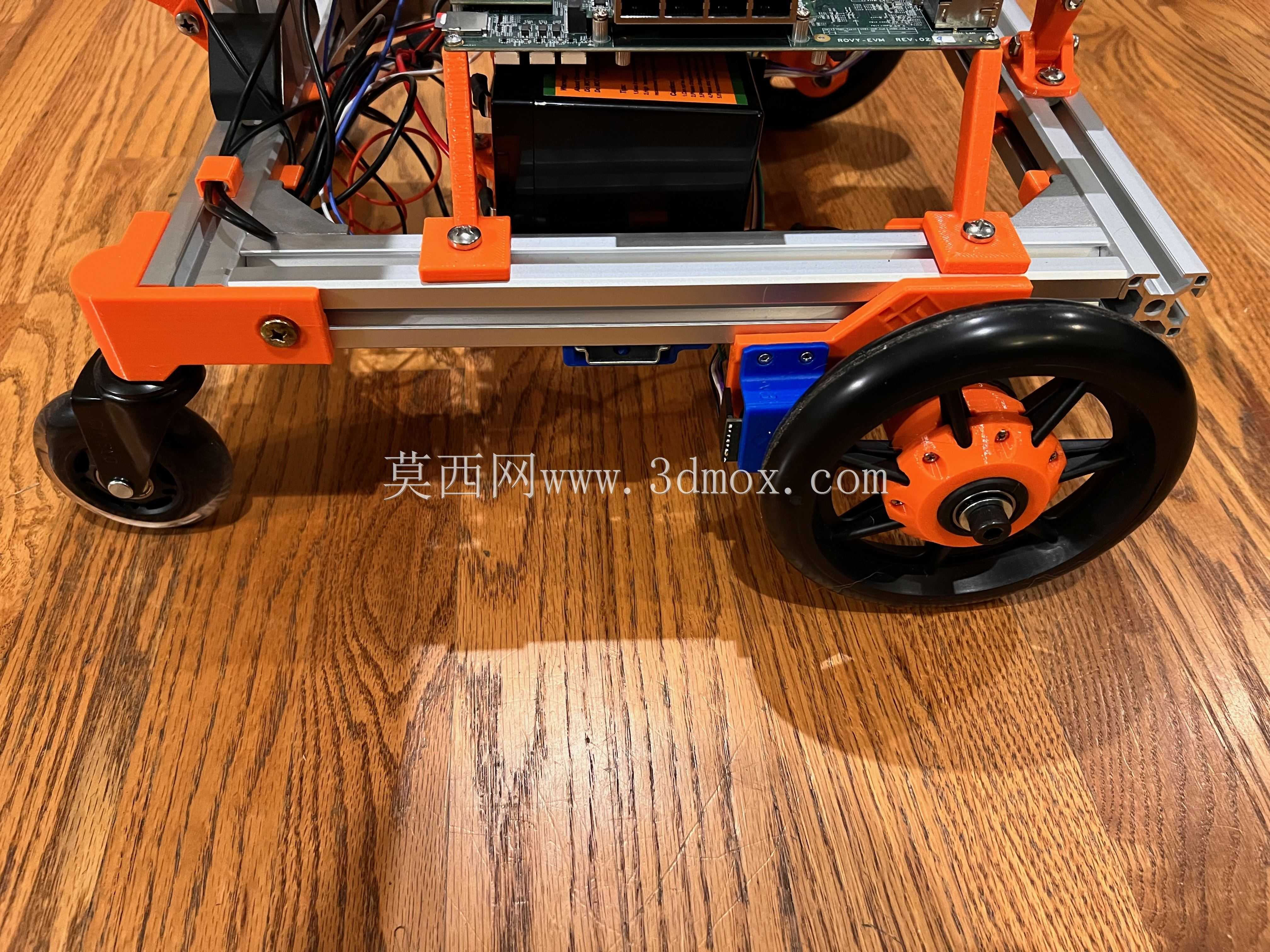

　　在底盘布局中，152mm轮组的接地位置会影响整机重心高度和越障能力。轮心高度约为轮径的一半，设计侧板开孔或轮轴安装槽时，应结合轮胎受压变形量留出余量。轮组外侧到轴端的宽度也要纳入底盘包络，防止机器人经过窄通道时，轴端螺母或锁紧件先于车体发生干涉。对于差速底盘，还应保证左右两轮的轮距、轮心高度和轴向锁紧方式一致，否则直行时容易出现跑偏。

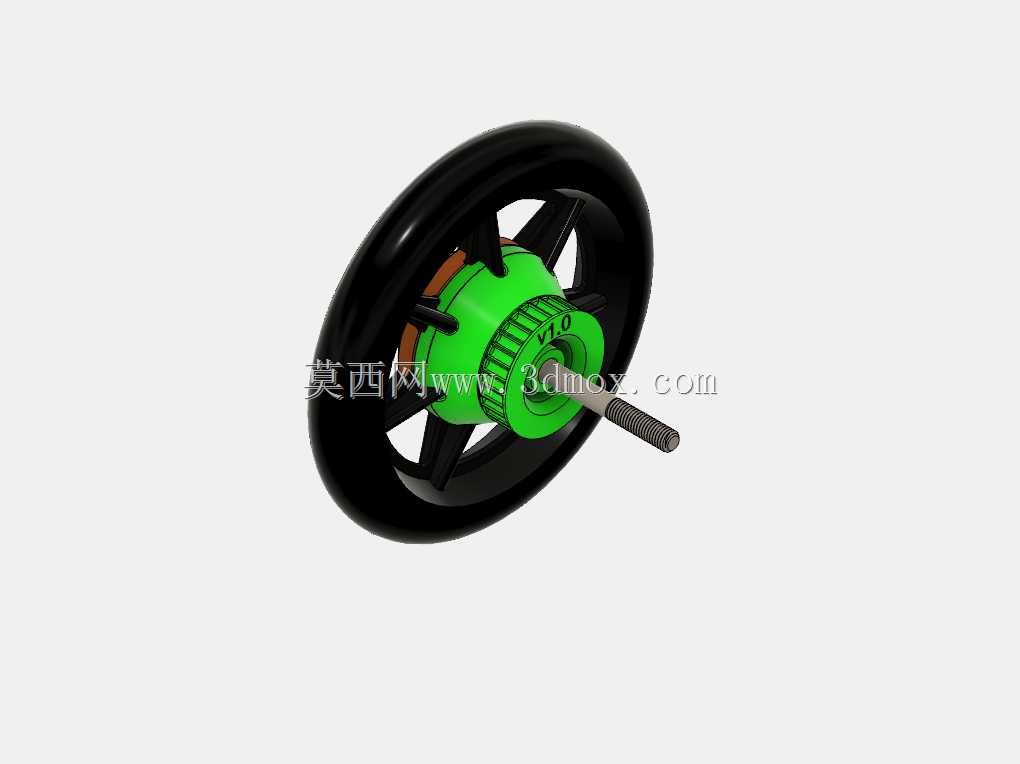

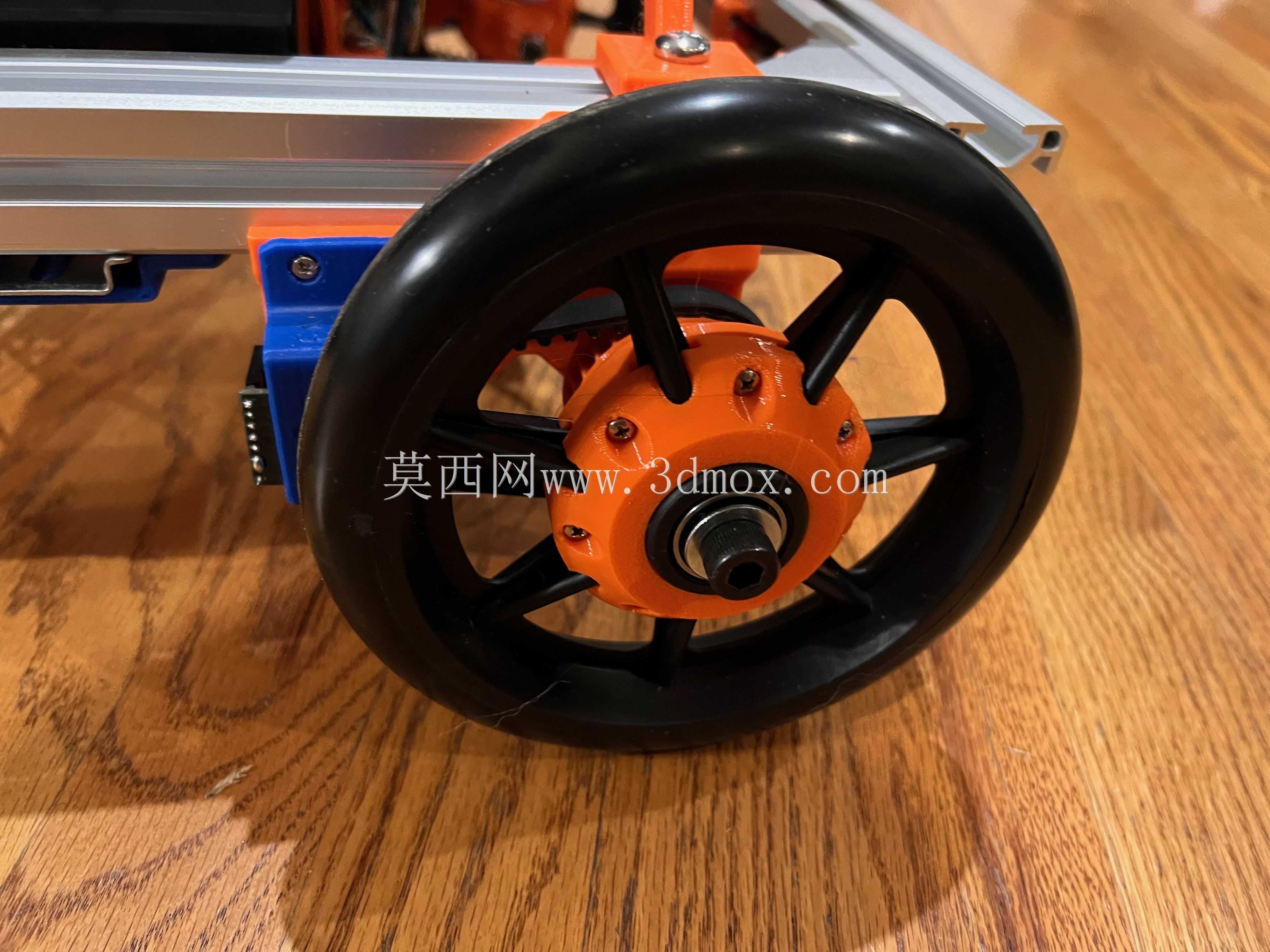

　　结构细节上，橙色轮毂盖不仅是装饰件，更是轴向压紧件。其端面需要与主轮毂保持平行，螺钉拧紧顺序宜采用对角交替方式，使外圈受力均匀。轮辐与轮毂交接处应保留合理圆角，避免塑料件或打印件在受冲击时出现应力集中。绿色小件位于轮毂内侧附近，可作为衬套、挡圈或轴向限位结构理解，其作用是把轮体、轴件和支架之间的相对位置约束清楚，减少运行中的摩擦和晃动。

　　整体来看，该轮组把移动机器人常见的行走轮拆分为可制造、可装配的几个功能区域：外圈负责接地与滚动，轮辐负责支撑和减重，主轮毂负责轴系定位，轮毂盖负责轴向夹紧，螺钉负责周向固定，伸出轴负责与底盘连接。对于结构设计人员，这种模型可用于轻载机器人底盘方案校核、轮组安装空间检查、轮轴配合设计以及教学演示；对于三维建模人员，则适合练习轮辐曲面、周向阵列、螺钉连接、装配约束和运动包络检查。实际落地时，还需结合整机重量、地面材质、驱动方式和轴承选型，进一步确认轮体材料、螺钉拧紧力矩以及轴端锁紧形式。
