手持圆盘弹射玩具发射器结构

　　该结构面向桌面级增材制造与小尺寸机械拼装场景，整体采用手枪式握持布局，核心功能是将薄圆盘状物件从上方弹匣位置逐枚送入击发通道，并通过前端撞锤机构完成快速弹射。设备定位于休闲玩具、机械原理演示和手工装配练习，不承担工业生产任务，但其内部包含弹匣供料、扳机触发、弹簧蓄能、撞锤冲击和外壳定位等典型机械动作，适合用于研究小型弹射机构的空间布置与零件配合关系。

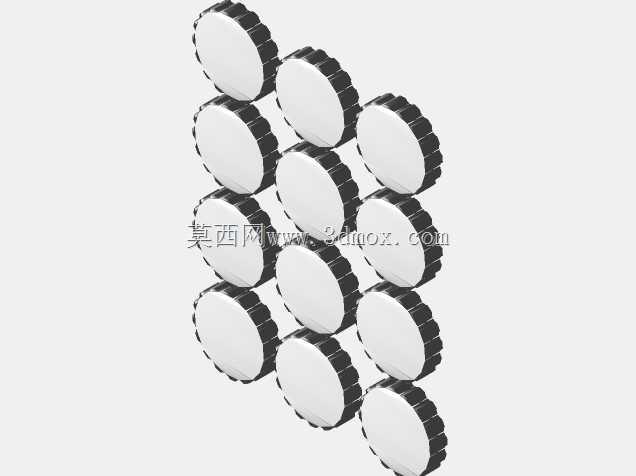

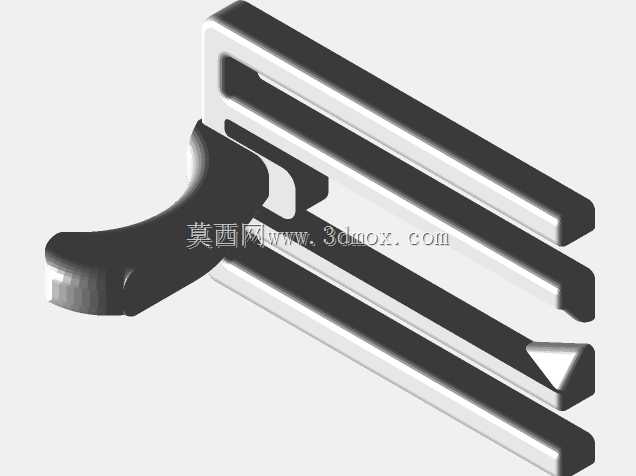

　　从实际用途看，发射器需要满足单手握持、连续装填、重复触发和近距离发射等要求。上部筒状结构作为圆盘料斗，可叠放多枚圆形薄片，圆盘依靠重力和内部导向面进入待发位置；扳机位于握把前方，手指扣动后带动连杆或释放件动作，使蓄能部件推动撞锤前移。撞锤在短行程内冲击圆盘边缘，使其沿下部导向槽飞出。该类结构的关键不在于复杂传动，而在于供料可靠性、击发稳定性以及各运动件之间的间隙控制。若弹匣内壁阻力过大，圆盘容易卡滞；若撞锤行程与圆盘中心高度不匹配，则会出现偏射、跳弹或无法发射的问题。

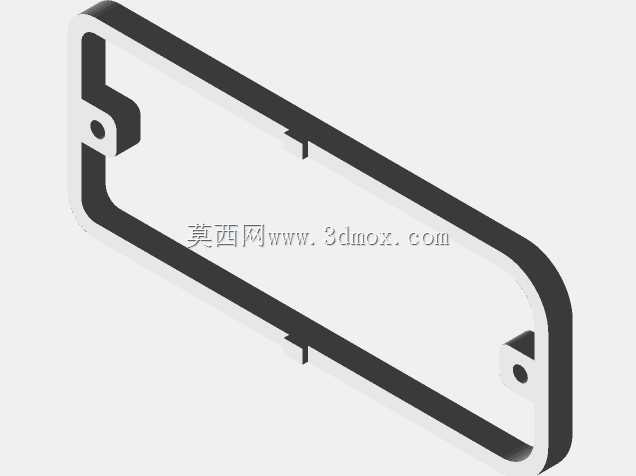

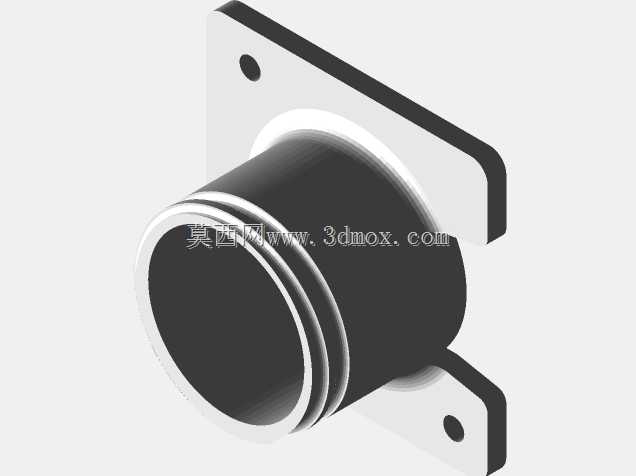

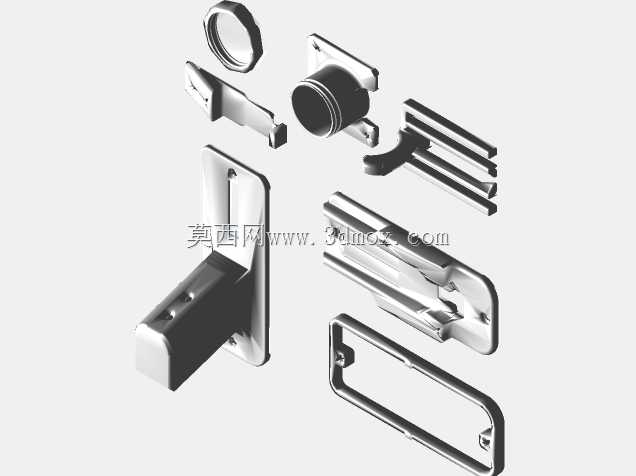

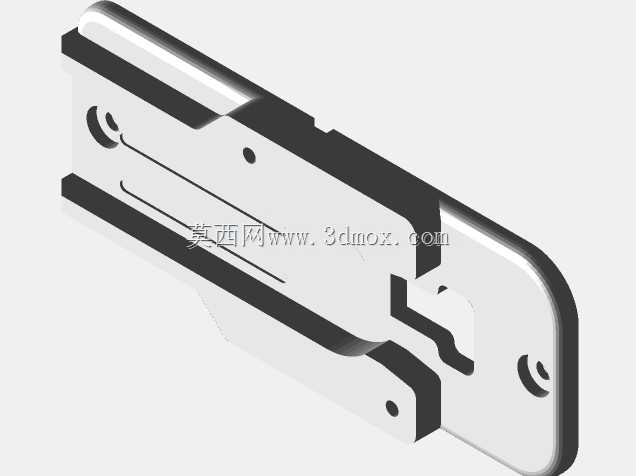

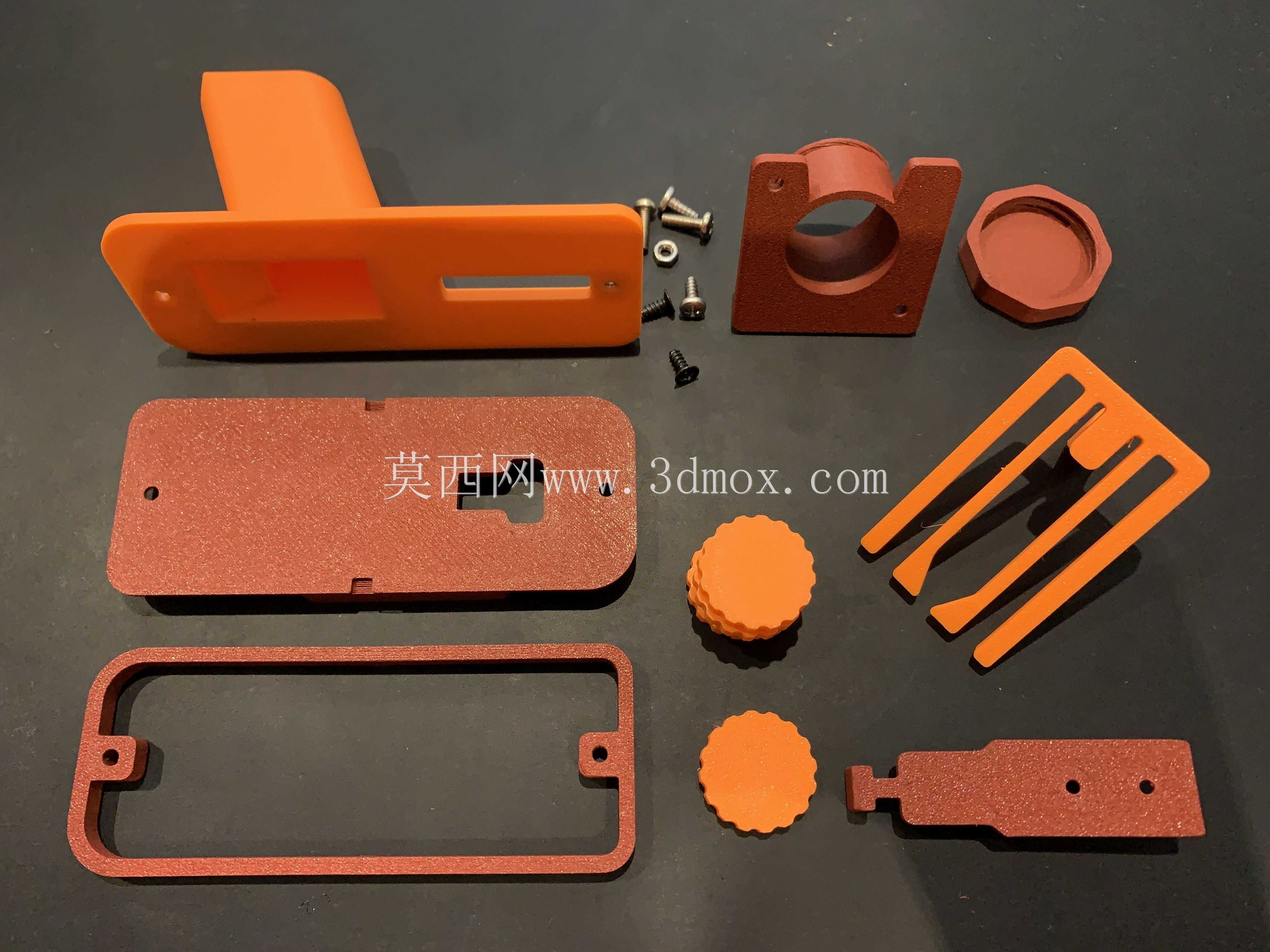

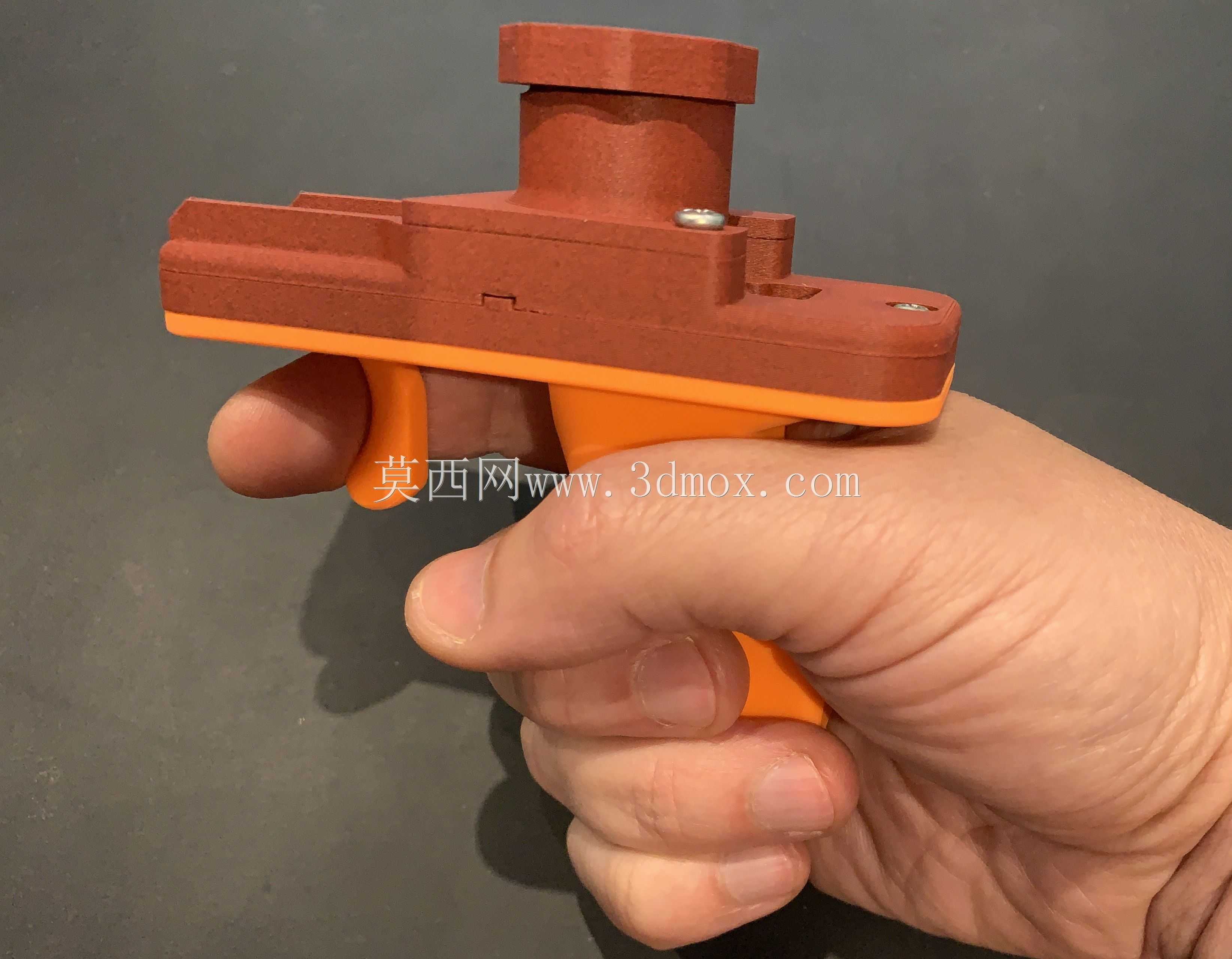

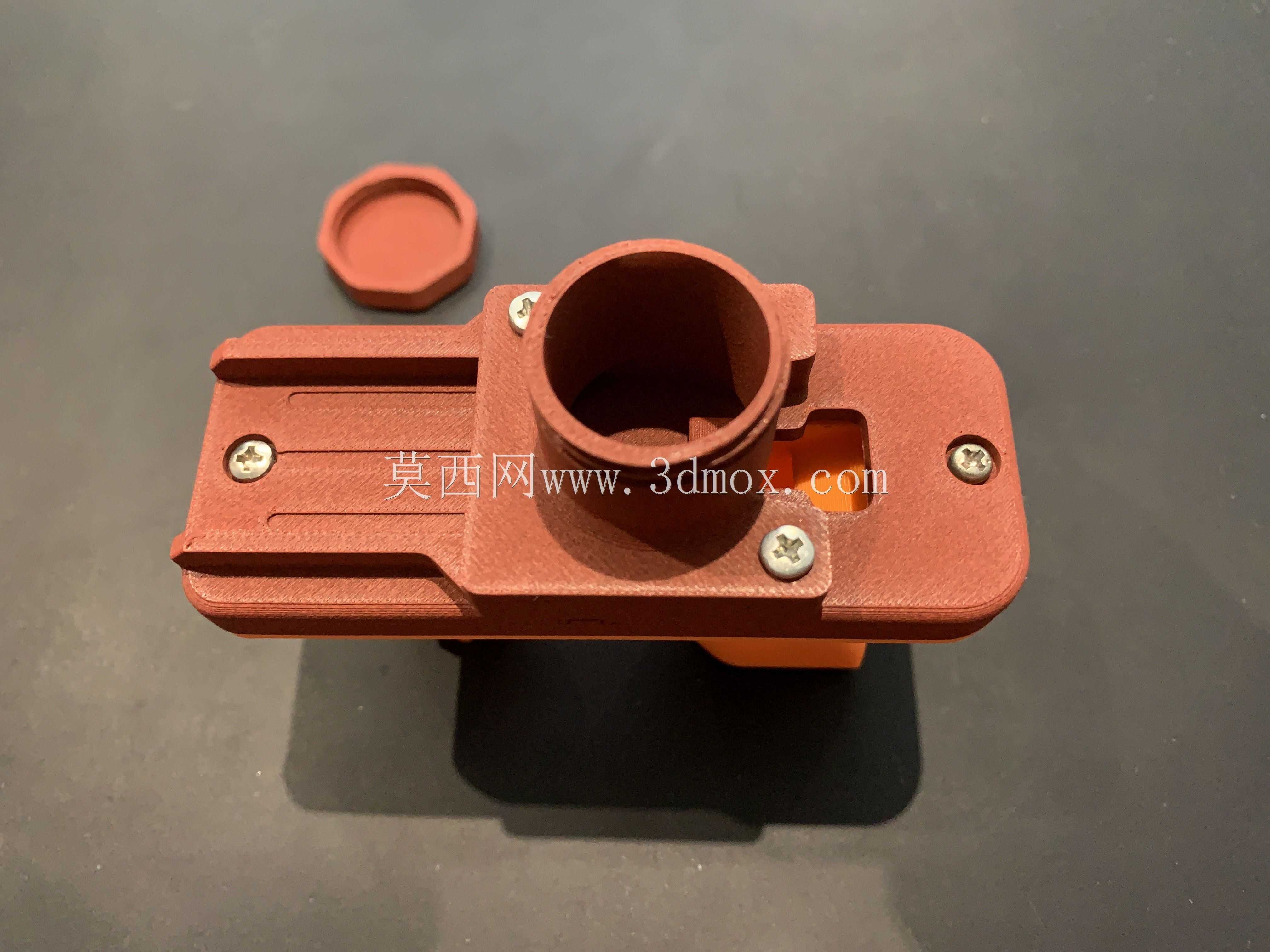

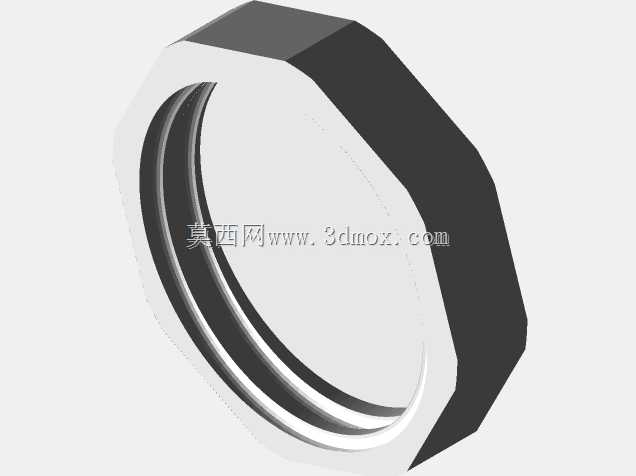

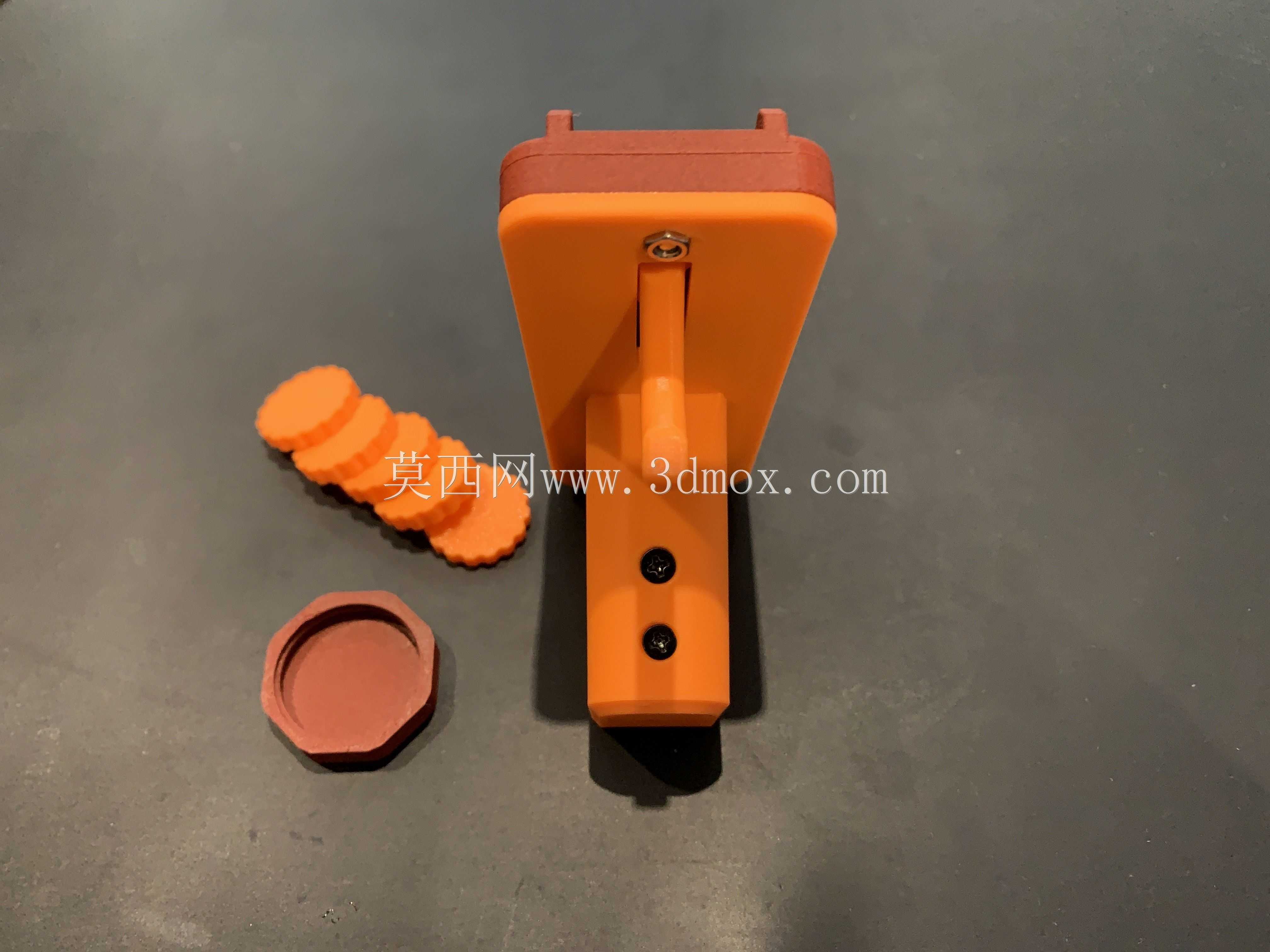

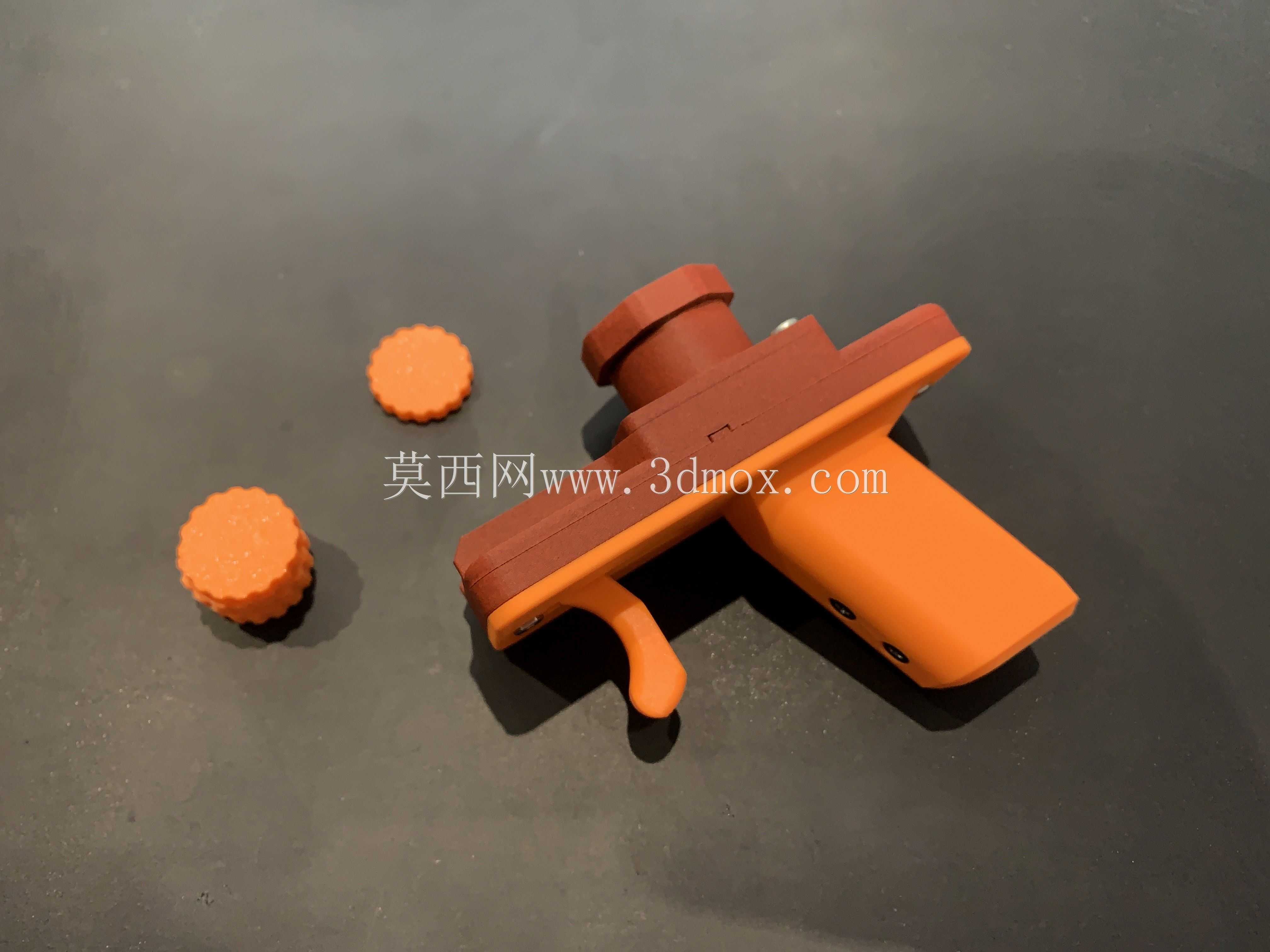

　　外形设计上，模型主体分为左右壳体、上部弹匣筒、下部握把、扳机、撞锤、导向槽和紧固件安装位。壳体轮廓贴合手掌，握把区域采用前倾角度，使手腕在自然握持状态下能够保持发射方向。前端下部设置长条状发射轨道，轨道宽度与圆盘厚度相匹配，两侧限位面控制圆盘飞出姿态。上部弹匣与壳体连接处保留台阶和加强区域，以承受反复装弹和扳机动作带来的局部载荷。侧面可见螺丝柱与沉孔位置，装配时左右壳通过小型螺栓拉紧，内部运动件则在壳体型腔中定位。

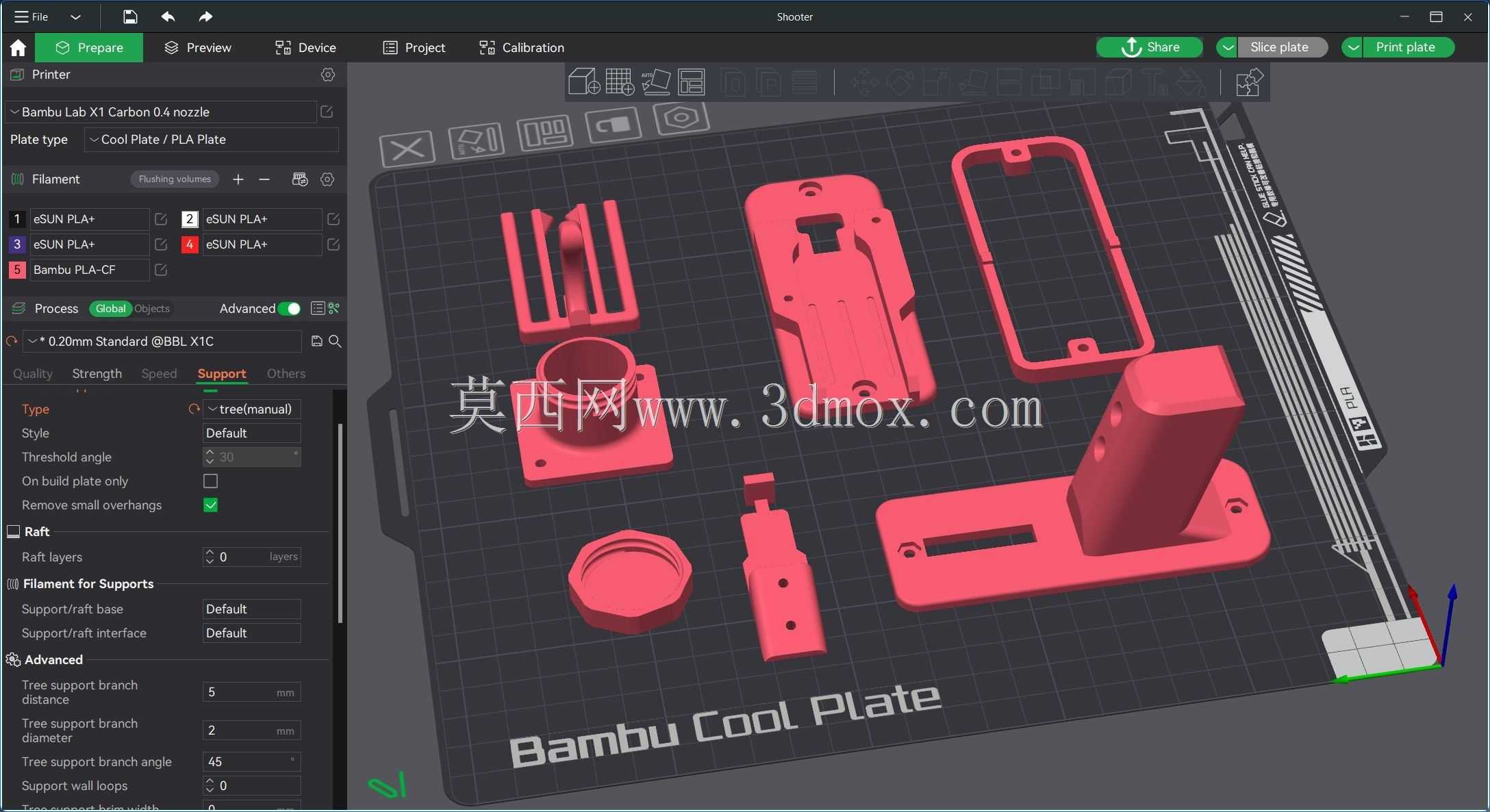

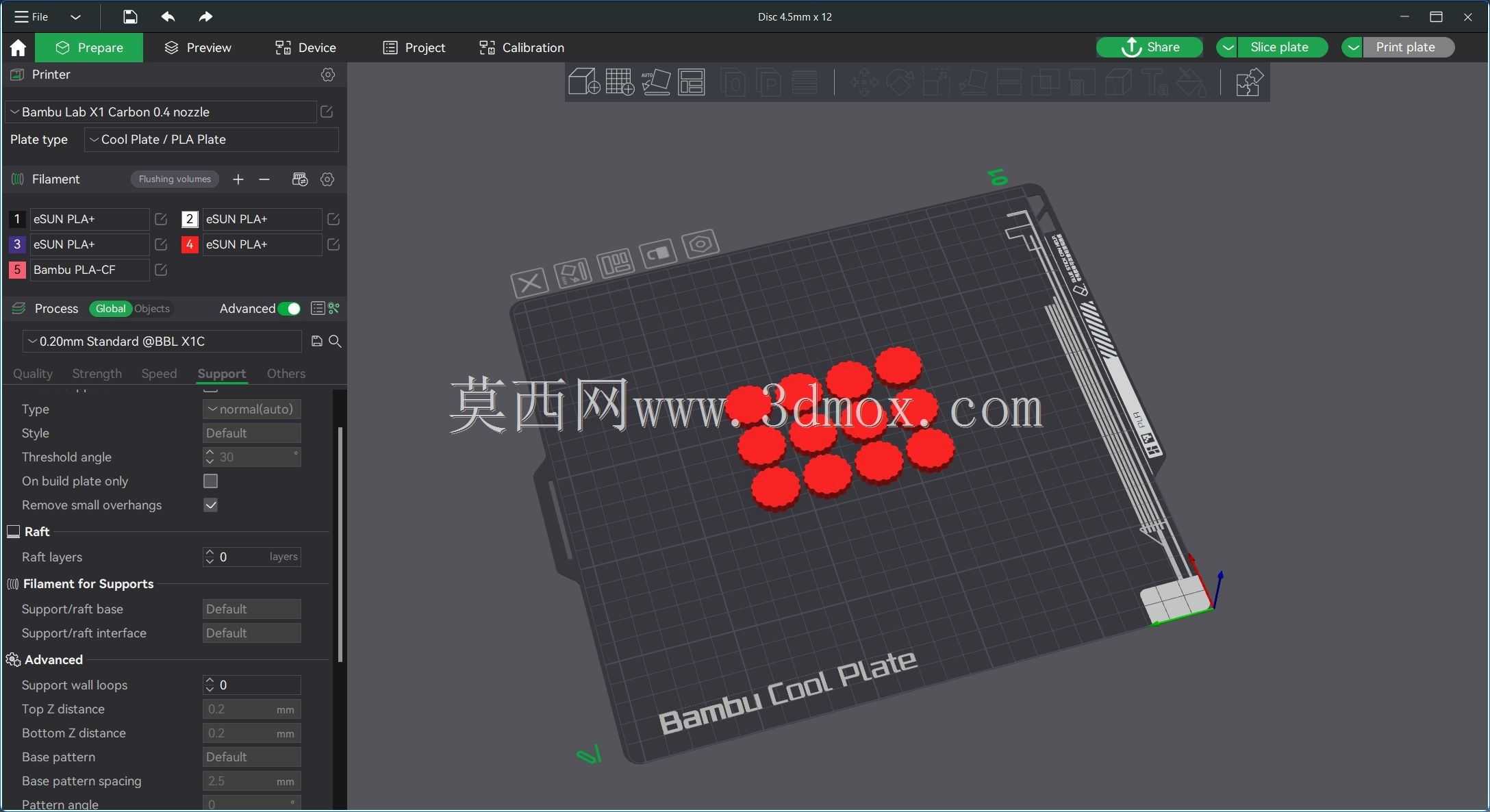

　　设计思路偏向可打印、可调试和可维护。撞锤类受力件可采用刚度较高、层间结合较好的材料制作，以提高冲击寿命；外壳和握把可选用韧性较好的材料，降低跌落时脆裂风险。不同材料的摩擦系数、弹性模量和表面粗糙度会直接影响供料与击发效果，因此在建模时需要把零件厚度、导向斜面、弹簧安装空间和螺丝柱尺寸统一考虑。撞锤厚度可根据材料强度设置为略大的截面，在保证运动空间的前提下提高刚性；扳机与壳体之间应保留均匀转动间隙，避免打印膨胀后产生干涉。

　　安装边界方面，该装置属于手持小型结构，整体包络以手掌握持和手指活动范围为约束。弹匣高度需兼顾容量与重心，过高会使枪口上抬，过低则减少储弹数量；握把厚度应控制在手指可舒适包覆的范围内，内壁同时预留螺丝柱、加强筋和扳机复位空间。发射轨道与弹匣交接处是结构重点，需要保证圆盘只能单枚进入击发位置，并在撞锤接触前保持近似竖直姿态。扳机转轴、复位件和撞锤导向面应尽量布置在同一运动平面内，以减少侧向分力。

　　从工程拆解角度看，建模时应先确定圆盘直径、厚度和发射轨道中心线，再反推弹匣内径、供料口高度和撞锤接触面。撞锤前端形状不宜采用大面积平面猛击，应结合圆盘边缘接触特点设计局部冲击面，使能量集中在圆盘切向方向。壳体内部需设置限位筋，防止撞锤偏转；扳机后方可预留弹性复位位置，使每次击发后机构回到待触发状态。左右壳分型面应避开高频摩擦区域，螺丝柱附近增加圆角过渡，减少薄壁件应力集中。

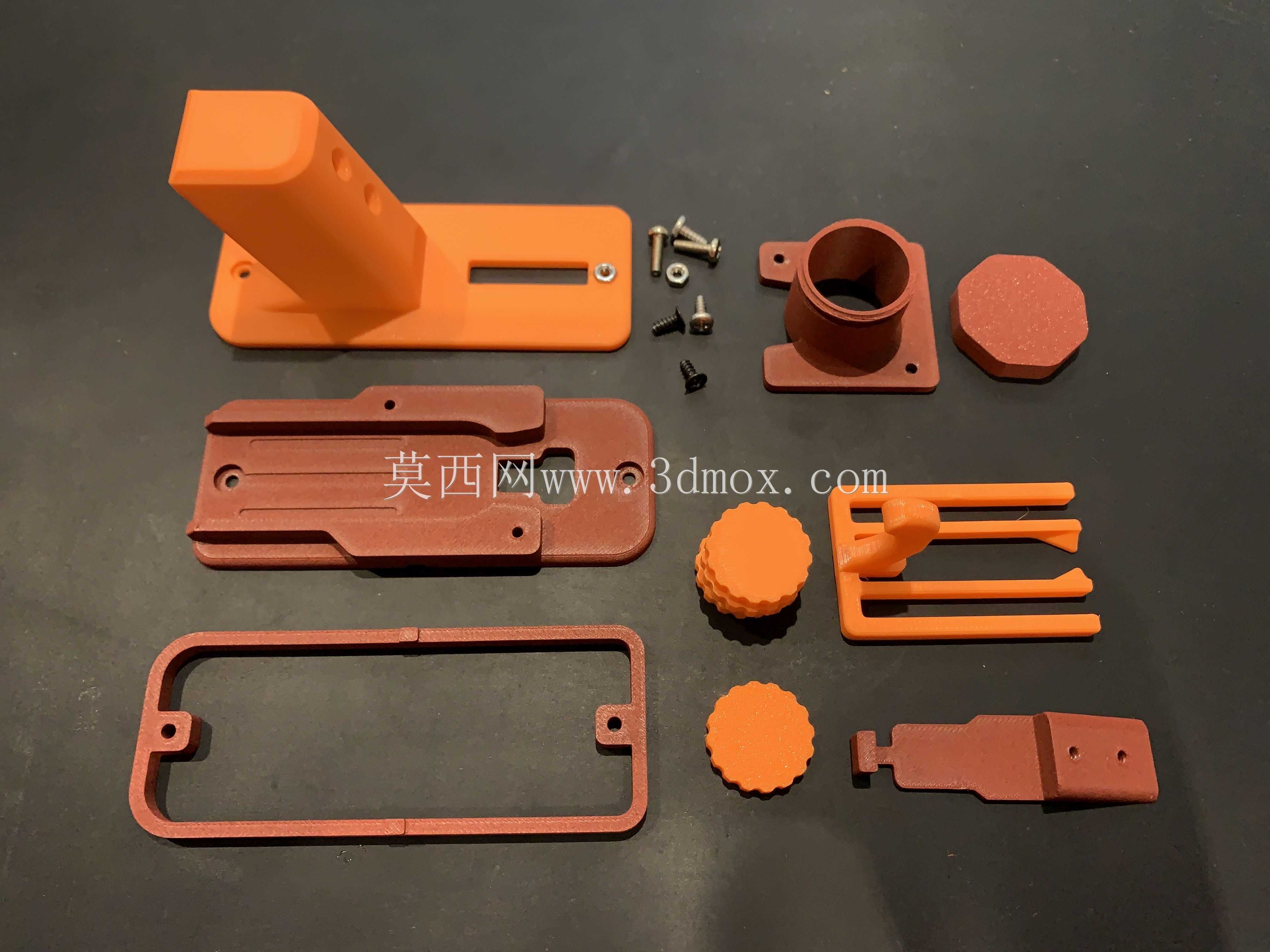

　　在装配验证中，需要重点检查三类边界：一是圆盘从弹匣进入轨道时是否存在重叠或卡死；二是扳机行程是否能够完全释放蓄能件，且松开后可可靠复位；三是撞锤运动终态是否与外壳、轨道和圆盘保持正确相对位置。对于三维结构设计人员，该模型的价值在于把供料、触发、冲击和导向压缩到一个小型手持壳体中，能够直观展示小型机械产品在紧凑空间内的布局方法，也可作为非承载玩具机构、教学样机和个性化打印制品的结构参考。
