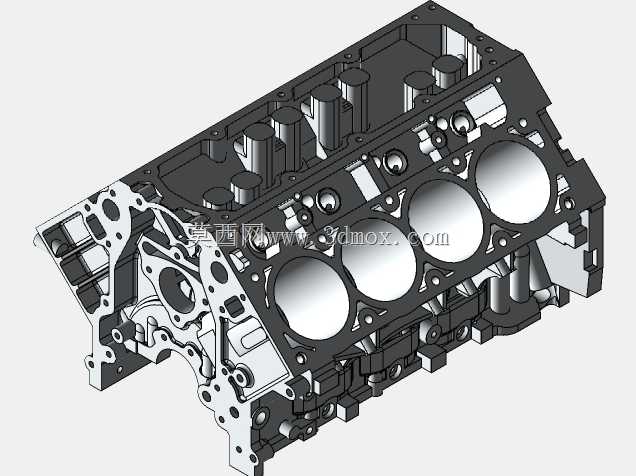

LS3V8发动机缸体精密结构三维数模

　　这套缸体三维数模完整还原了大排量V型八缸内燃机核心基体的全部结构细节，在整车动力总成正向开发、改装动力匹配、生产线工装夹具设计以及维修教学拆解场景中都能直接作为结构基准使用。缸体作为内燃机所有运动部件、附属系统的安装承载基体，既要承受活塞往复做功带来的高频爆发压力，又要为曲轴、连杆、活塞组提供精准的运动定位，同时整合冷却水道、润滑油道、附件安装接口，整套数模把这些功能结构全部做了实体还原，没有做特征简化。从结构布局来看，该缸体采用90度夹角V型八缸布置，两列气缸呈对称分布，缸筒区域预留了完整的缸套安装配合面，缸筒内壁的加工基准、缸体顶面的缸盖密封结合面都做了精确的面特征还原，顶面分布的缸盖螺栓孔、定位销孔、冷却液通道孔、

　　机油通道孔的位置完全按照实车装配逻辑排布，螺栓孔的沉台深度、螺纹底孔深度都保留了工程设计细节，缸体前端面整合了正时机构安装腔、水泵安装结合面、前端附件驱动轮系的安装定位凸台，前端的曲轴前油封安装座、正时链条张紧器固定位都做了独立特征，前端壳体结合面的密封胶槽轮廓也完整呈现，装配时可以直接对照数模核对密封垫片的开孔位置。缸体后端面预留了变速箱连接的飞轮壳安装法兰，法兰面上的定位销孔、变速箱固定螺栓孔、曲轴后油封安装座的尺寸边界清晰，后端面还整合了机油冷却器接口、曲轴位置传感器安装孔位，做动力总成与变速箱匹配校核时，可以直接调取该端面特征核对对接间隙，不用反复实测实物。缸体下部采用深裙式结构设计，主轴承座采用横向螺栓交叉锁紧的布局，

　　数模里完整还原了五道主轴承座的半圆轴瓦安装面、主轴承盖的定位结构、横向贯穿螺栓的安装孔道，主轴承座区域加强筋从缸筒外壁一直延伸到油底壳安装法兰，筋板厚度按照受力梯度做了变厚度设计，高载荷区域筋板厚度更大，非承载区域适当减薄，兼顾刚性与轻量化。缸体内部的冷却水道采用环绕缸筒的全流道设计，两列缸体之间的谷区布置了交叉供水通道，数模把水道的内壁轮廓、分水孔、缸体顶面通往缸盖的上水孔全部做了贯通处理，做冷却系统CFD仿真分析时，可以直接从数模中提取水道流体域，不用额外补全缺失特征；润滑油道在缸体壁内采用纵横交错的钻孔布局，主油道沿缸体长度方向贯穿，分支油道分别通往每一道主轴承座、凸轮轴轴承位、缸盖供油通道，油道的堵头安装孔、

　　油压传感器接口都保留了真实结构。缸体两侧外壁布置了发动机悬置安装支架、起动机安装位、机油滤清器座、发电机支架、空调压缩机支架的安装凸台与螺栓孔，附属部件选型时可以直接在数模上做装配干涉检查，核对支架的安装孔距是否匹配。外形安装边界方面，数模完整保留了缸体总长、总宽、总高的外轮廓尺寸，油底壳安装法兰的底面平面度基准、缸体顶面到曲轴中心线的中心高、缸筒中心距、V型夹角的定位基准都和实物一致，生产线设计缸体输送辊道、加工机床夹具定位点时，可以直接抓取缸体两侧的工艺基准凸台、底面定位面做工装设计，整机装配时核对发动机在机舱内的布置间隙，也能通过数模快速确认缸体与转向机、排气歧管、防火墙的安全距离。数模中所有倒角、铸造圆角、拔模斜度都按照铸造工艺要求还原，缸体外壁的非加工面保留了铸造拔模角度，加工面的粗糙度基准、配合公差带的设计意图都能通过特征结构体现，既可以用于内燃机专业的结构教学，拆解展示缸体内部油道水道的走向逻辑，也能作为改装场景下扩缸、强化主轴承座改造的结构参考，设计人员可以在该数模基础上直接修改缸筒壁厚、加强筋布局，验证强化方案的结构可行性。
