越野摩托CR500右曲轴箱壳体逆向结构

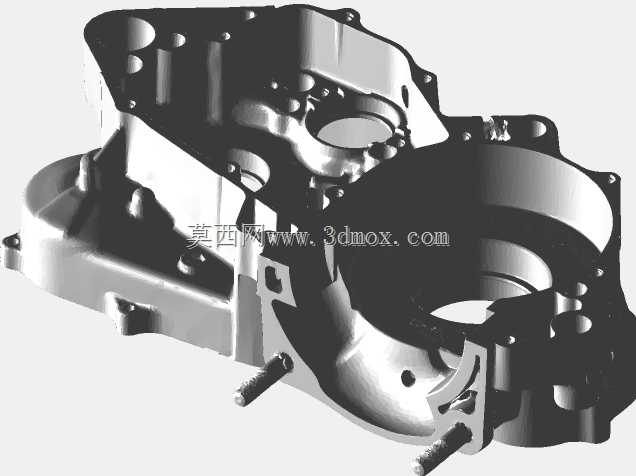

　　这套壳体数据面向二冲程越野摩托车动力总成的右侧曲轴箱区域，核心作用是承托曲轴右端、布置离合器腔、传动齿轮腔以及相关油路与安装接口。实物在整车中处于发动机左侧箱体的对合位置，外侧需要与侧盖、离合器组件、启动机构、变速操纵相关部件配合，内侧则与左半箱体共同围成曲轴运转空间和变速器腔室。扫描得到的外形保留了铸件毛坯经机加工后的真实边界，能够用于复刻件开发、维修替换件比对、改装壳体设计以及竞赛车辆动力单元的装配校核。

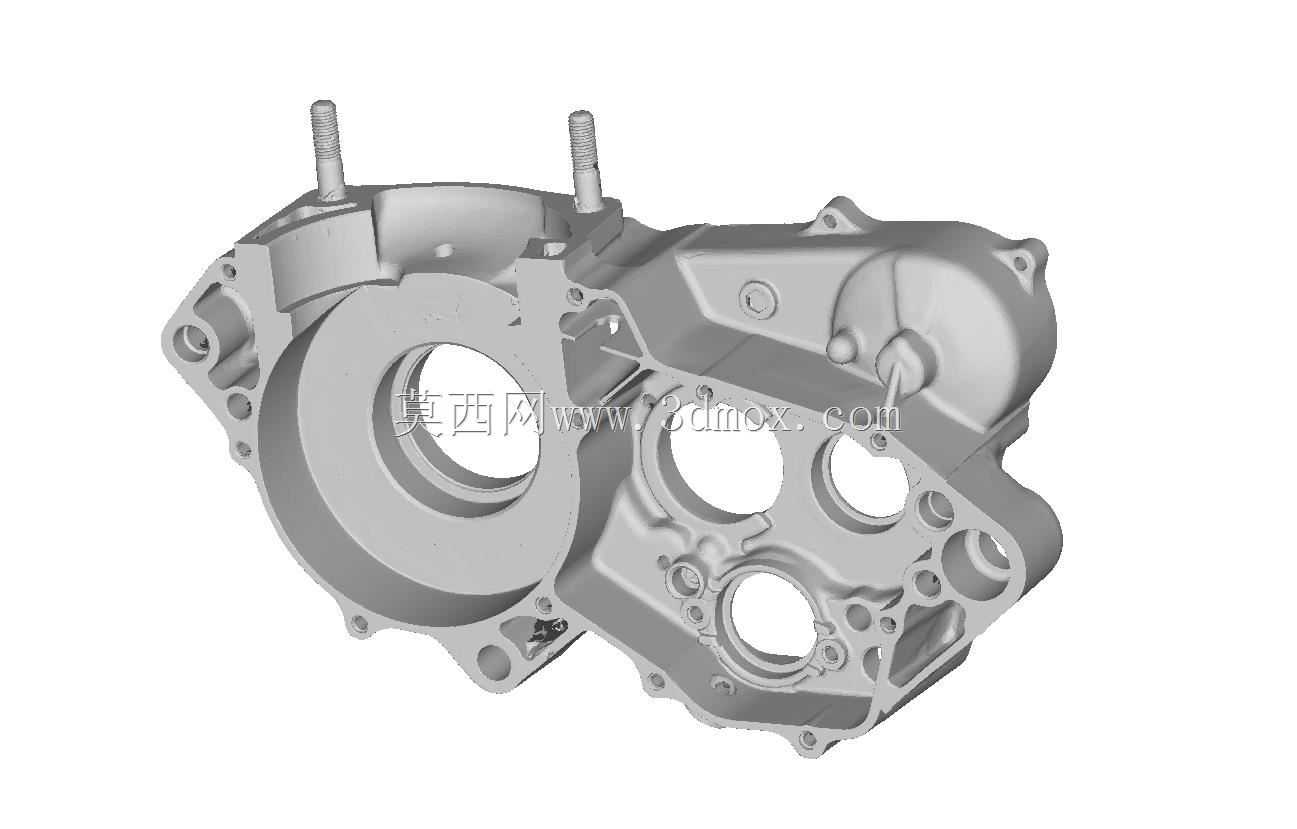

　　从结构功能上看，右半壳体并不是单一罩壳，而是发动机骨架的一部分。大圆形开口对应曲轴轴承及油封区域，周围分布的螺栓孔、定位销孔和加强筋决定了曲轴支撑刚度；中部和下部多个开孔与变速器主轴、副轴、换挡机构及离合器空间相关，孔位之间的壁厚变化反映了铸造箱体对刚度、重量和润滑油流动的综合考虑。壳体上部伸出的柱状安装结构可用于发动机吊挂或车架连接点，周边凸台则承担附件固定、管路避让和盖板贴合等功能。对于越野工况，箱体还要承受跌落、颠簸、链条拉力和热循环带来的复合载荷，因此筋条走向多沿螺栓连接区、轴承座和腔体开口之间布置，以减少局部应力集中。

　　设计这类箱体时，首先要保证左右分箱面的平面边界与螺栓孔阵列一致，分箱面不仅是密封面，也是加工和装配基准。曲轴轴承孔需要与变速器轴孔保持中心距和平行度，否则会造成齿轮啮合噪声、轴承偏载甚至卡滞。离合器腔的轮廓要给摩擦片、压盘、弹簧和推杆留出旋转与拆装空间，同时避免壳体在高温油雾环境下与运动件发生干涉。外壁上的异形凹腔和镂空区域并非单纯减重，它们往往对应内部齿轮包络、润滑油回流路径、螺钉沉头空间以及外部零部件避让。

　　安装边界方面，模型保留了多个层次的配合面：分箱面用于与左箱体贴合，外周螺纹孔和光孔用于箱盖及附件紧固，顶部柱位需要核对车架吊挂间距，侧面凸台用于安装传感器、护板或外部支架。大口径轴承座周围的环形凸台具有较高形位要求，装配时轴承外圈、油封和孔肩之间要形成稳定支撑；下部不规则腔体则需关注放油、回油和积油区域，避免润滑介质在剧烈倾斜工况下无法回流。离合器侧的大开孔周边壁厚和螺栓分布直接影响密封可靠性，若用于再设计，应优先复核孔位圆度、结合面宽度以及筋条与螺栓头的干涉关系。

　　在逆向建模流程中，扫描数据可先作为外形参考，再依据功能区域重建参数化特征。轴承孔、销孔、螺纹底孔和密封面应按配合关系修正为规则几何，铸件外表面可保留复杂曲面和过渡圆角；内部齿轮包络需结合曲轴、离合器、变速齿轮组进行运动间隙检查。对于越野摩托车改装场景，还可以在该数据基础上调整加强筋厚度、增加护板安装点、扩大离合器腔或修改吊挂位置，但任何改动都应围绕轴承座刚度、分箱面密封和润滑油路连续性展开，避免只追求外观而破坏箱体承载逻辑。
