德比EBS摩托车发动机壳体逆向扫描

　　这套扫描数据对应的是德比EBS系列两冲程摩托车发动机的曲轴箱壳体，覆盖EB-0105与EB-0106两款机型的箱体结构，属于小排量越野赛车动力总成的核心承载部件。从逆向工程落地的角度看，这类箱体的扫描成果主要服务于三类场景：一是老旧越野赛车的配件复刻，德比EBS机型多服役于场地越野、林道骑行场景，原厂停产之后箱体开裂、螺纹滑牙、安装孔位撞损的故障件很难找到全新替换件，高精度扫描得到的曲面数据可以直接支撑翻砂铸造、数控精加工的全流程配件生产；二是改装动力的匹配开发，不少改装厂商会在原箱体基础上扩缸、改装变速齿轮组、加大曲轴行程，扫描得到的原生箱体壁厚、加强筋分布数据，能帮工程师在改装时避开强度薄弱区域，避免改装后箱体在高转速工况下出现震裂、漏油问题；三是维修工装的设计，比如箱体合箱定位工装、轴承压装工装、油封拆卸工具，都需要贴合箱体的不规则外轮廓，扫描模型可以直接作为工装设计的贴合基准，省去手工测量打点的误差。

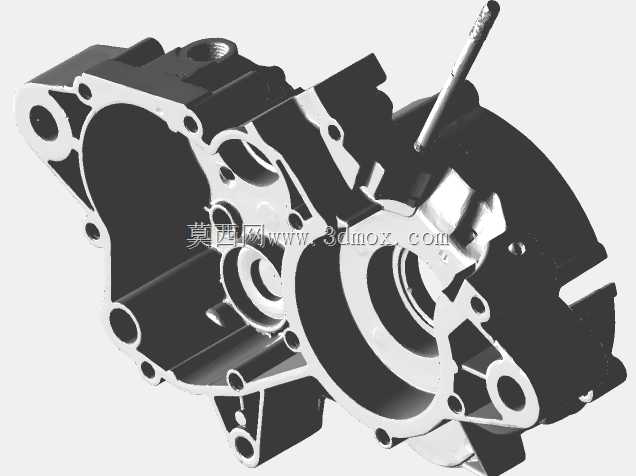

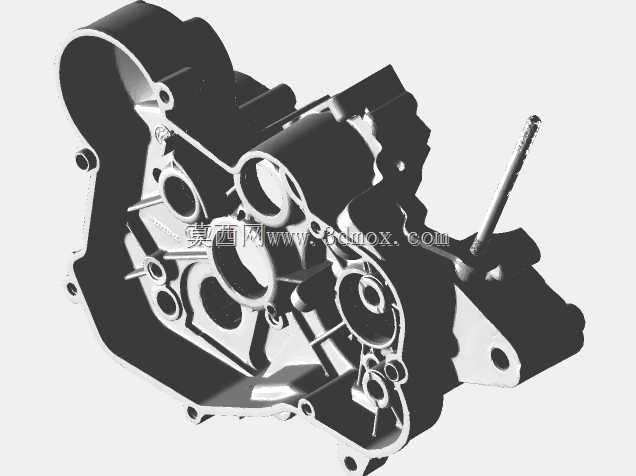

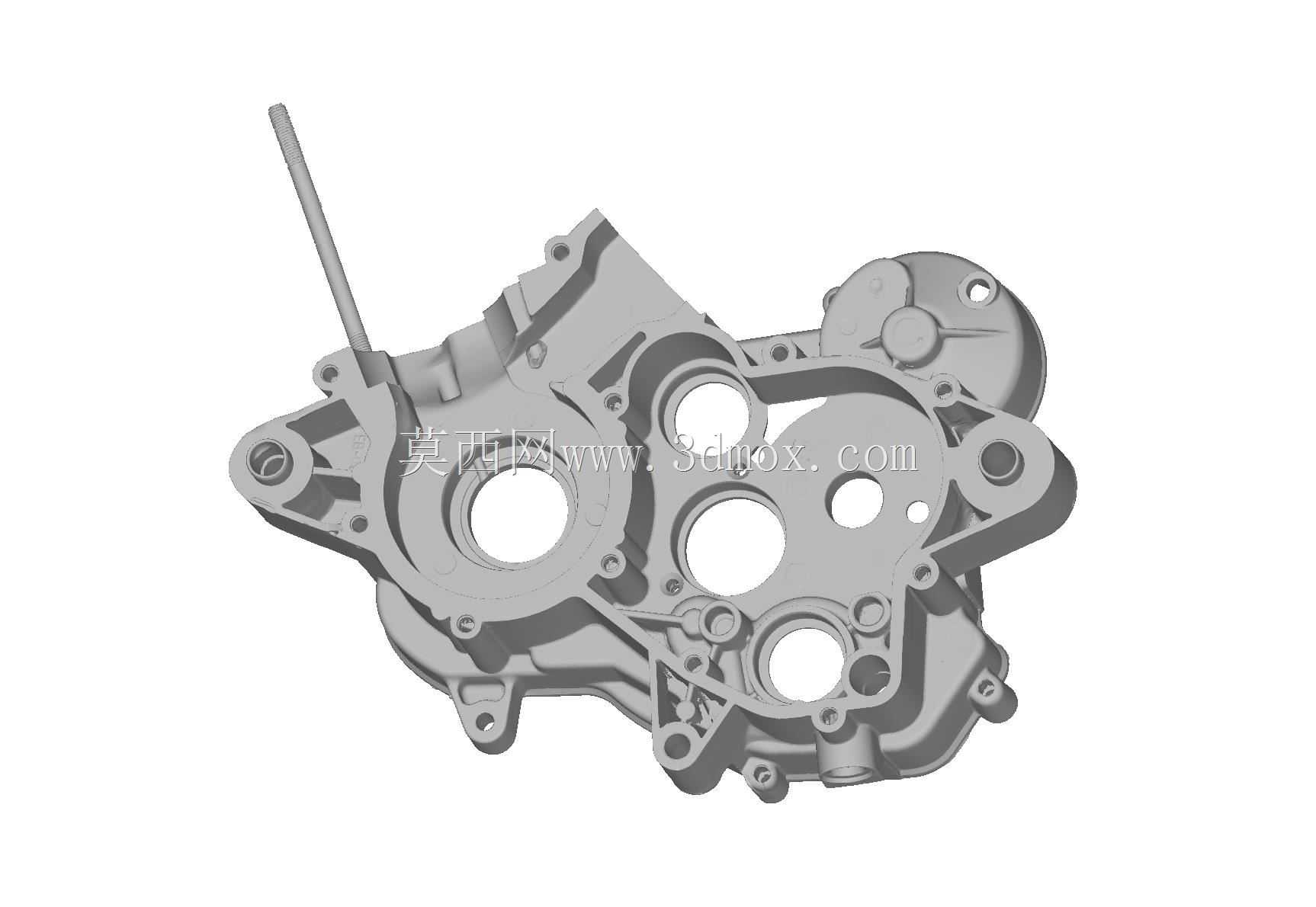

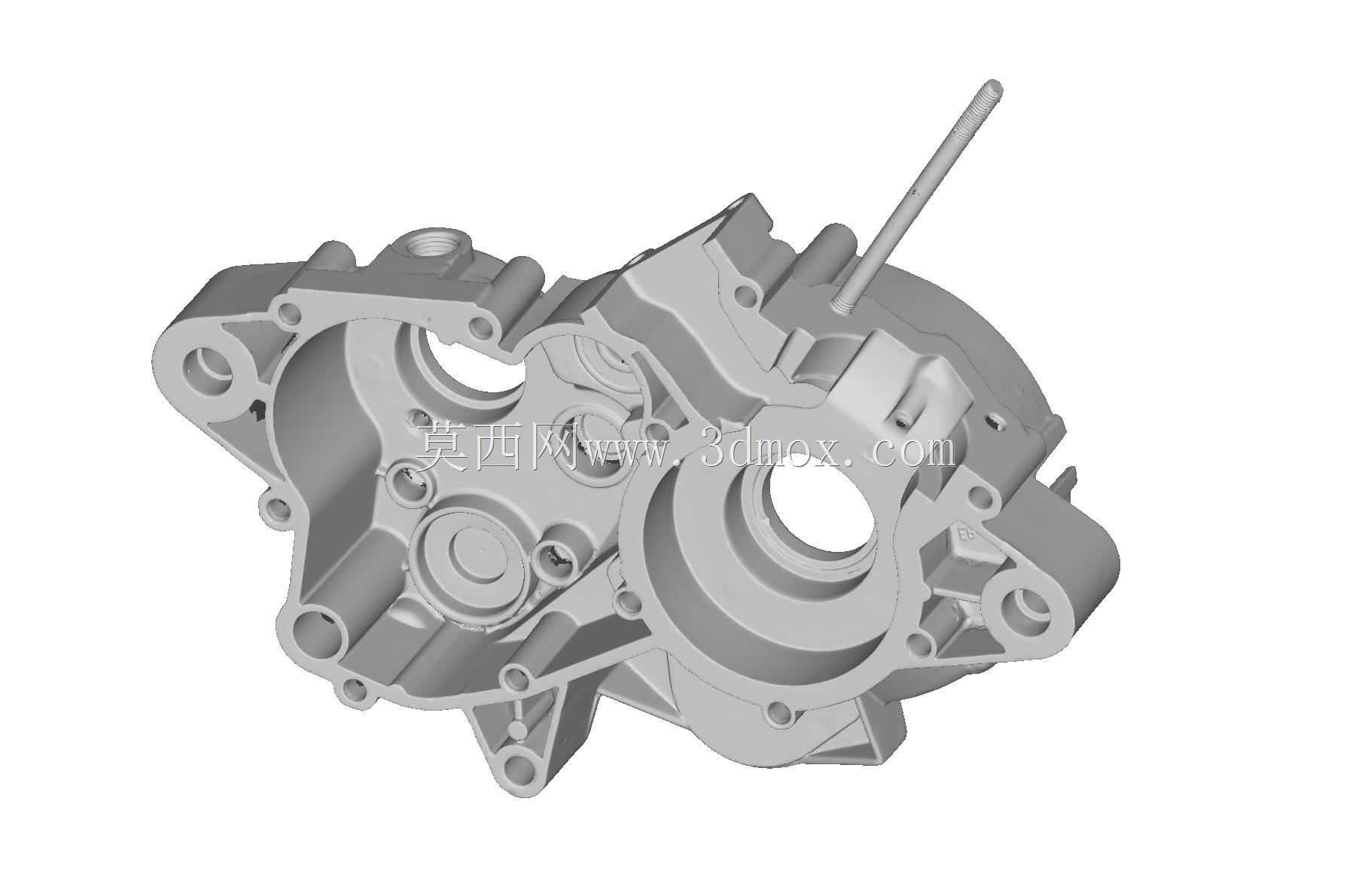

　　从实际功能来看，这个壳体是整台发动机的安装基体，内部要容纳曲轴连杆总成、变速器主轴副轴、换挡拨叉、离合器组件，外部还要衔接气缸安装面、化油器接口、磁电机侧盖、链轮输出端、车架悬挂吊耳，所有孔位的同轴度、结合面的平面度都直接影响发动机装配后的运行状态。扫描还原的结构里，能清晰看到箱体外侧交错布置的加强筋：这些筋条并非随意排布，高负荷区域比如曲轴轴承座周边、气缸安装螺柱周边的筋条厚度更大、走向顺着螺栓锁紧的应力方向延伸，薄壁区域的筋条则兼顾散热面积拓展，把发动机工作时的热量快速传导到外侧气流中；箱体上预留的多组通孔分别对应机油道、螺栓过孔、定位销孔、传感器安装位，逆向时要特别区分不同孔的深度与台阶结构，尤其是轴承安装的沉孔，其内径公差、止推面的垂直度直接决定轴承运转寿命，扫描点云拟合时要对这些配合面做单独的精度优化，不能直接用原始网格面做加工基准。

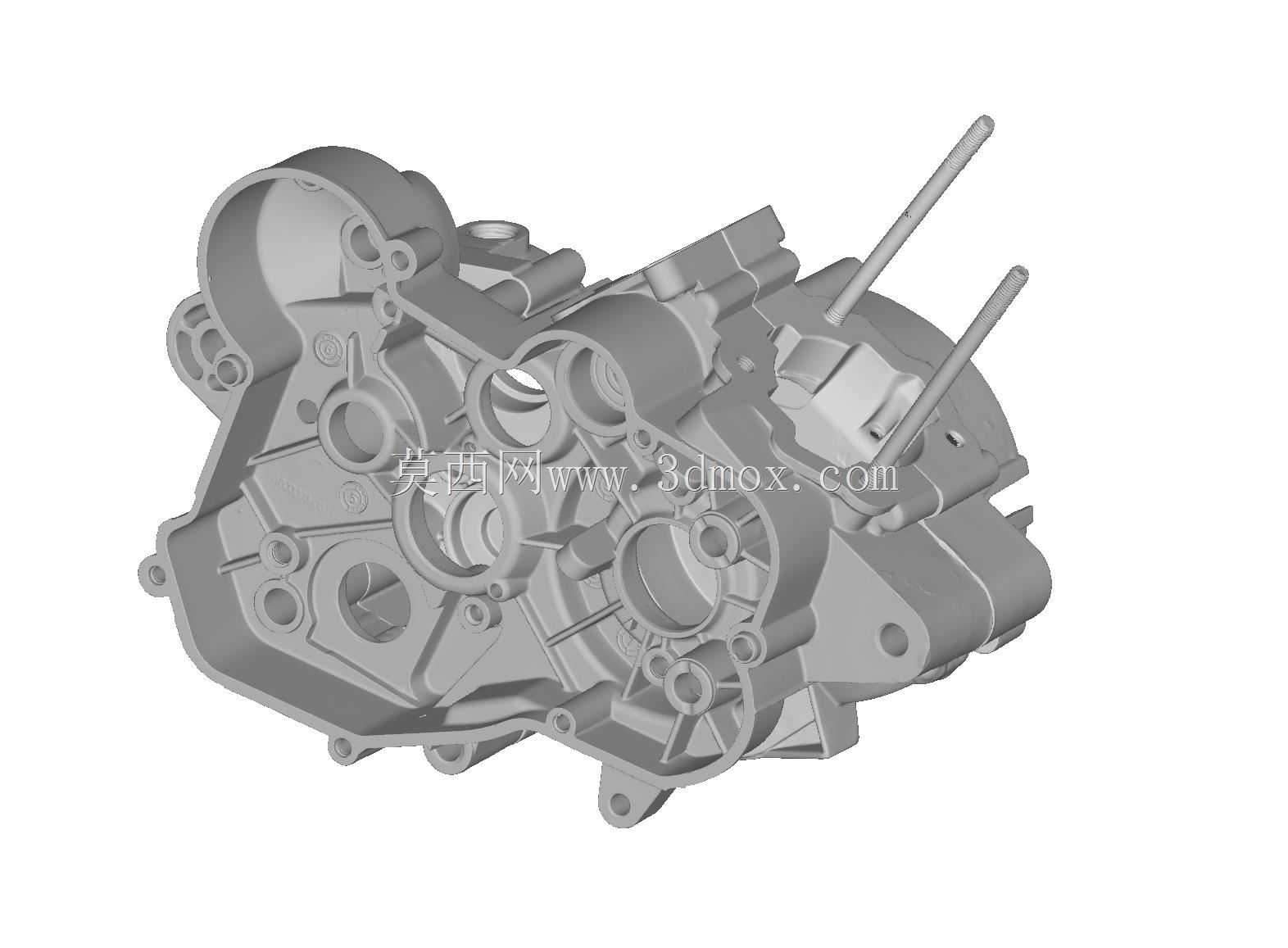

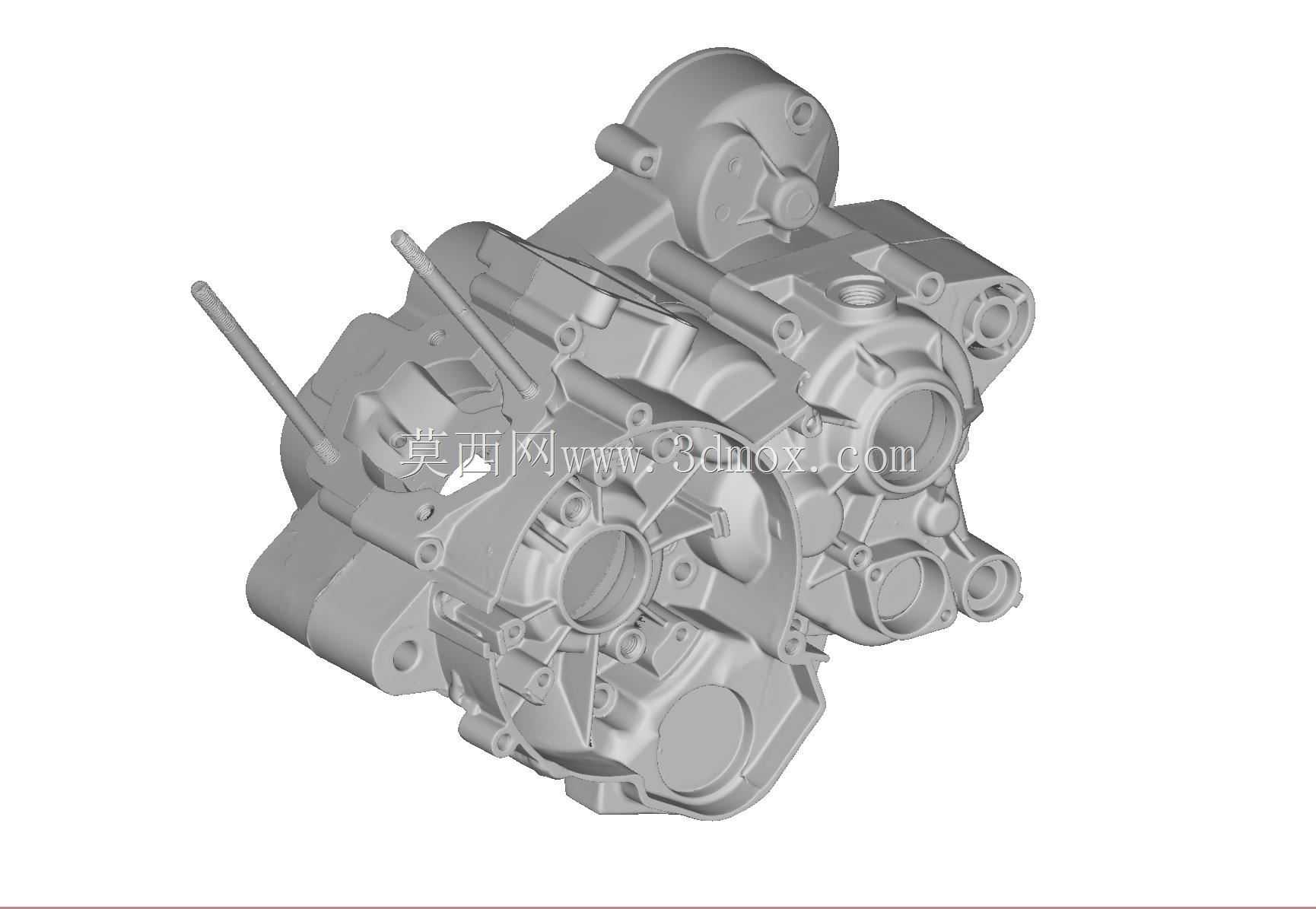

　　设计思路上，这款越野摩托车的箱体采用左右分箱结构，合箱面穿过曲轴与两根变速轴的轴心线，这种布局在小排量两冲程发动机上非常成熟：装配时可以先把曲轴、整套变速齿轮、换挡机构全部安置在左半箱的型腔里，再扣合右半箱，不用从侧面强行压入轴系，装配工艺性更好。箱体外侧伸出的两根长管结构是发动机的通气管与安装定位杆，通气管连通曲轴箱内腔，用来平衡活塞往复运动造成的箱体内压力波动，避免油封因为内压过高出现漏油；定位杆则在发动机装入车架时起到导向定位作用，保证发动机输出链轮和后传动链轮的共面度。安装边界方面，箱体上的车架固定孔位、气缸安装螺柱孔位、侧盖连接螺纹孔的相对位置完全复刻原厂设计，替换件装车时不需要额外打磨修配；箱体的外轮廓避让了车架主梁、前减震后移行程、排气管前段的布置空间，逆向建模时不能随意加厚外表面，否则会出现装车时和周边部件干涉的问题。扫描得到的网格保留了箱体所有的圆角、拔模斜度、铸造让位凹坑，不管是做配件复刻还是改装结构校核，都能还原原厂件的真实装配状态，避免纯手工测绘带来的尺寸偏差。
