便携式可拆卸户外烧烤炉结构设计

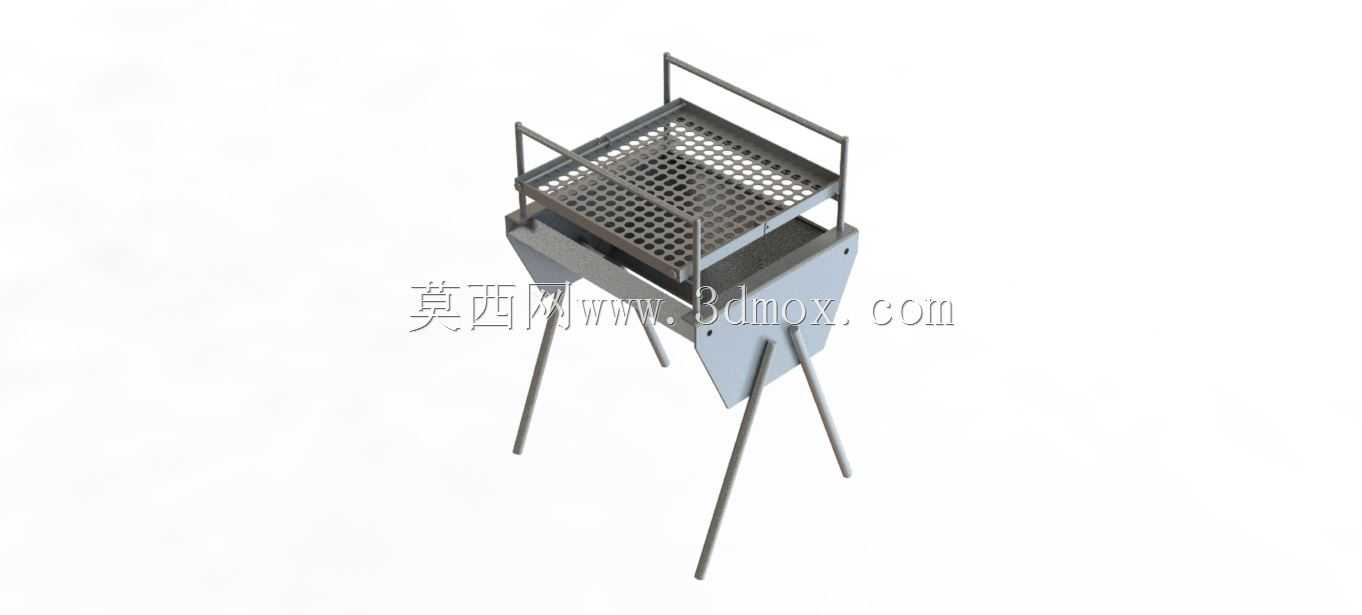

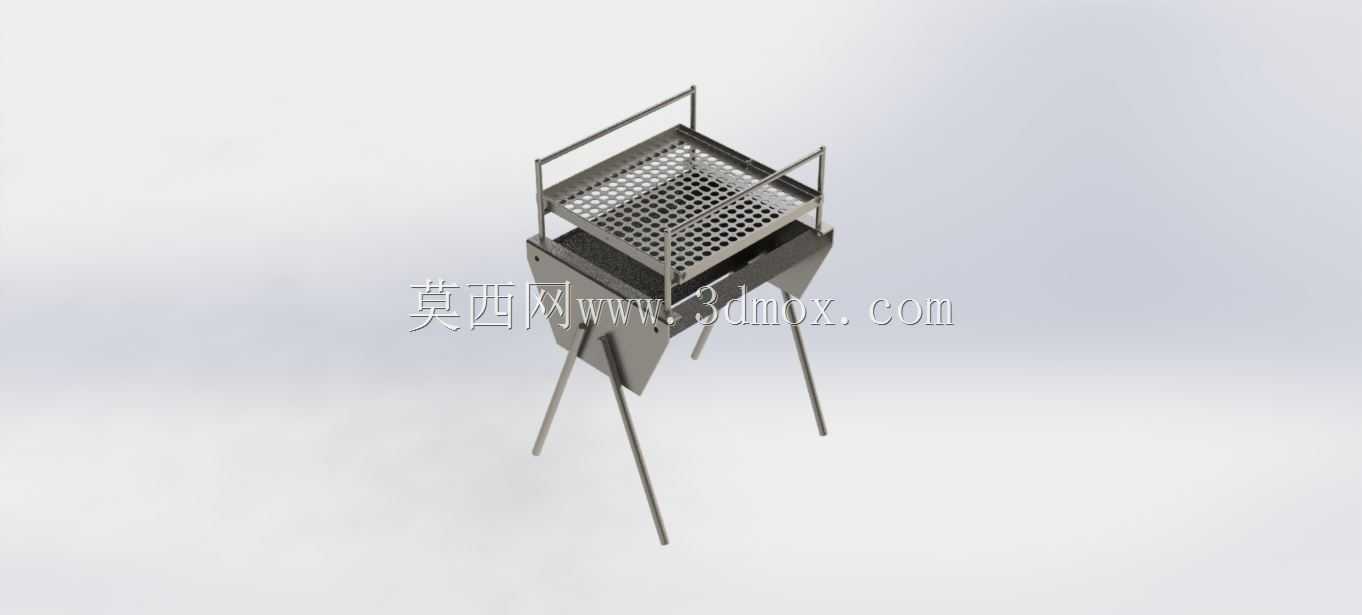

　　该模型呈现的是一套面向户外聚餐、庭院烧烤、露营营地及临时餐饮摊位使用的可拆卸炭烤炉。整体结构以金属薄板、冲孔烤网和细长支腿为核心，强调运输时可拆分、现场快速组装、使用后便于清理的工程需求。与固定式砖砌烤台或大型商用烧烤架不同，这类设备需要在有限重量与承载能力之间取得平衡，因此建模时不能只关注外观，还必须把杆件受力、板材折弯、装配间隙和热变形趋势纳入考虑。

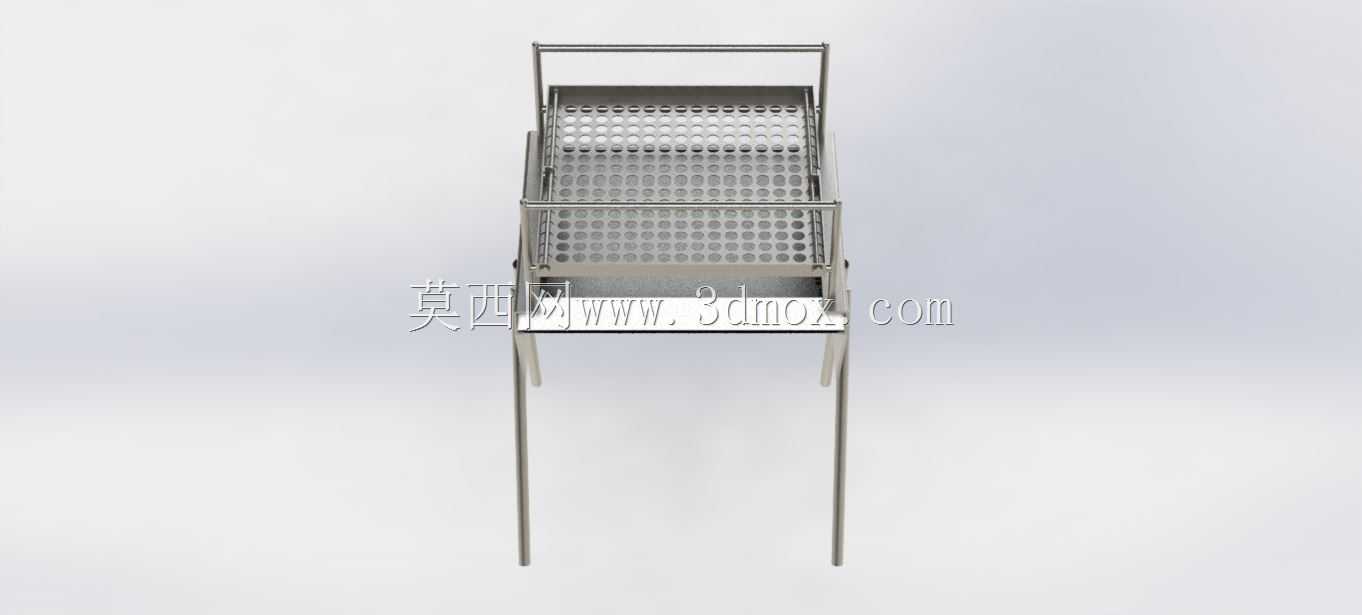

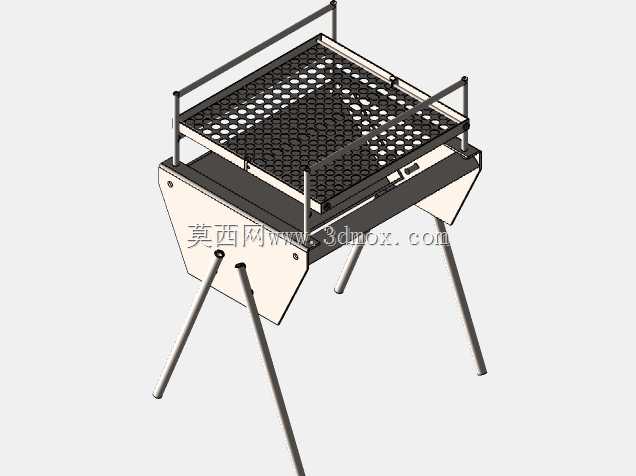

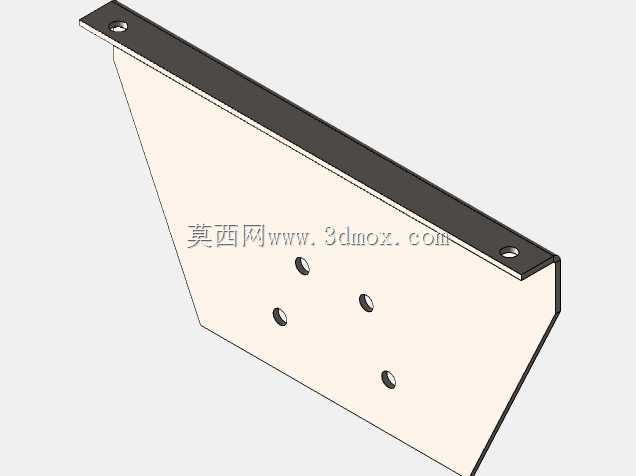

　　从实际用途看，炉体上部为带密集圆孔的烧烤网，食材放置区域通风充分，油脂可向下滴落，避免长时间浸泡在炭火中。烤网四周设置围栏式边框，既可以限制食材滑落，也为翻转烤网或提起网面提供受力位置。下方炉腔采用收束形态，侧壁由平板折弯并围合成漏斗状炭盆，木炭集中在下部燃烧，热量向上反射并通过开孔均匀扩散。收束结构还能减少炭火侧向散落，降低风对燃烧状态的干扰，同时让灰分向底部聚集，清理时不必大面积拆卸。

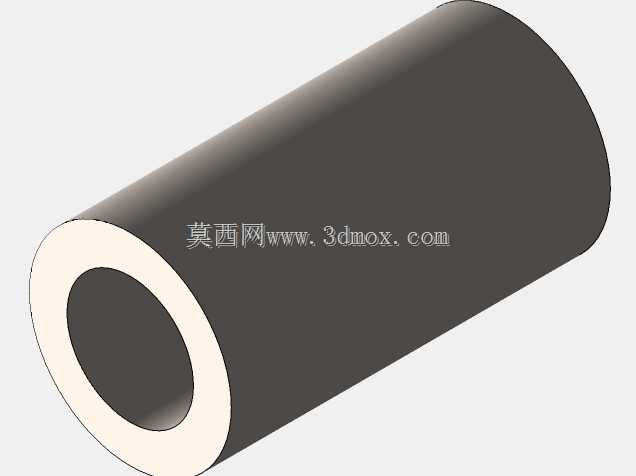

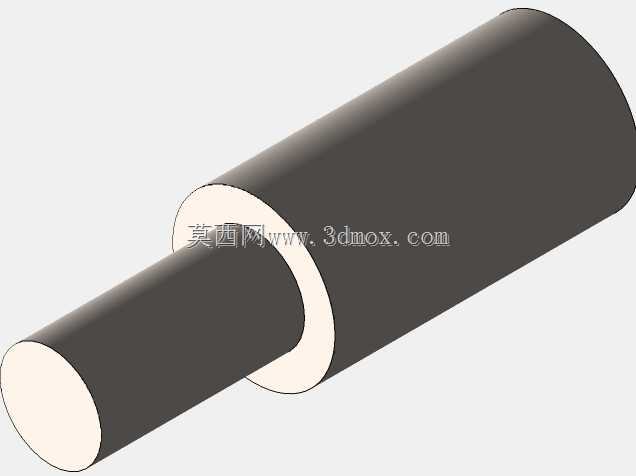

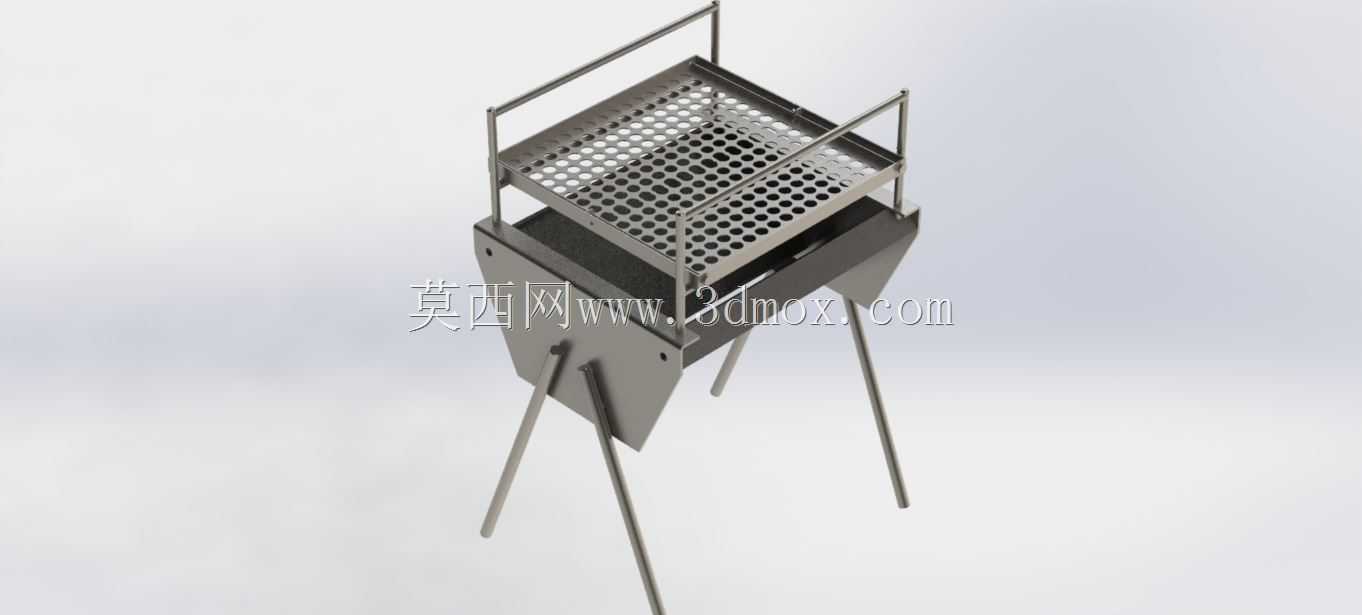

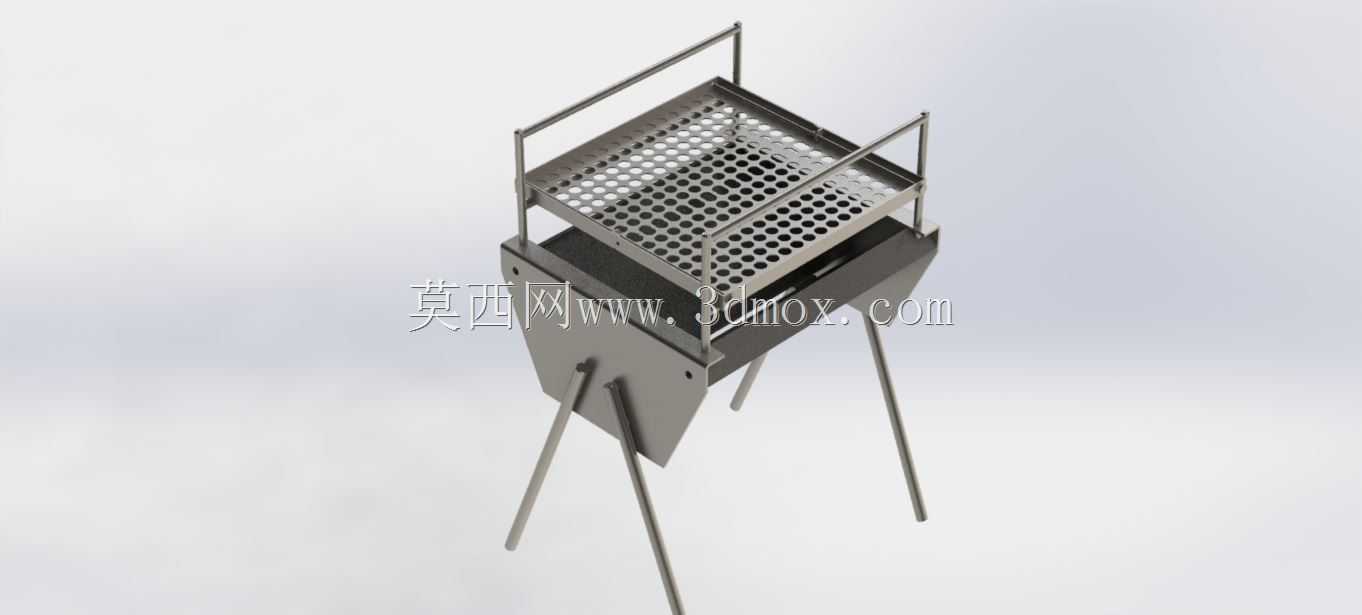

　　支腿设计是该设备便携性的关键。模型中四条细长支腿向外张开，形成较大的接地跨度，使炉体在不平整草地、砂石地或临时摊位地面上仍能保持稳定。支腿并非垂直布置，而是带有明显外倾角，这种方式能够把炉体竖向载荷转化为沿杆件方向的压应力，并通过增大支撑多边形降低倾覆风险。对于烧烤炉这类顶部存在操作载荷、使用者还会频繁翻动食材的设备，支腿外张比单纯增加腿径更有效。支腿与炉体之间采用可拆连接，运输时可从插接座或锁紧点取下，使炉体、烤网、支腿分层收纳，减少整车后备箱或营地储物箱中的占用空间。

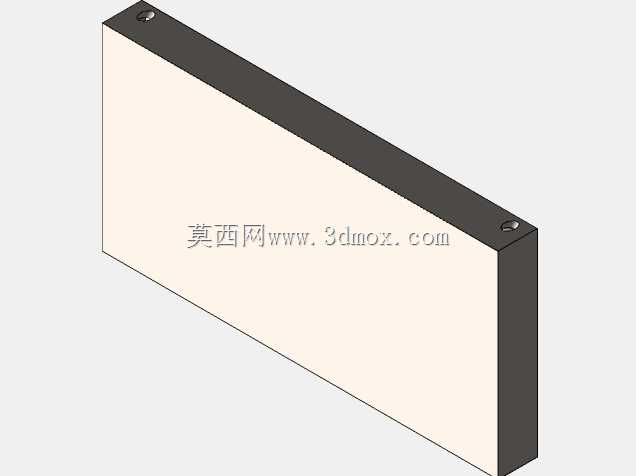

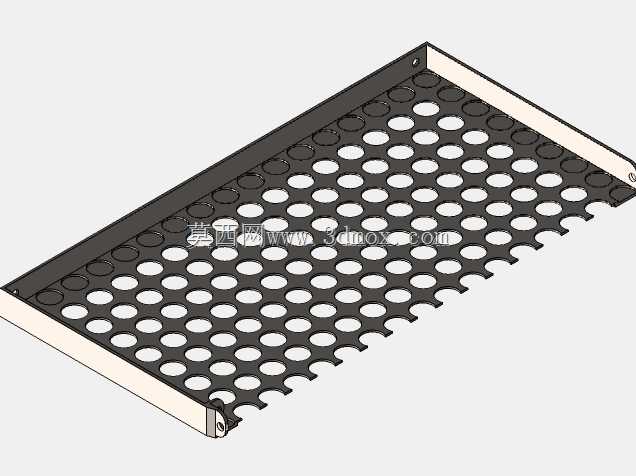

　　结构建模时，烤网圆孔区域需要重点关注开孔率与网面刚度的关系。孔距过小、孔边距不足会削弱板条承载能力，高温下网面更容易产生翘曲；孔距过大则会降低通风效率，造成局部温度不均。围栏与网面的连接位置应避开最薄弱的开孔区，尽量通过边框卷边、折弯或焊接形成闭合截面。炉腔侧壁薄板在受热后会产生膨胀，若四周完全刚性约束，板面容易鼓曲，因此折边、搭接和紧固件布置需要预留微量变形余地。炭盆下部与支腿连接座属于载荷传递区域，应通过局部加强折边或加厚连接件，避免高温区域出现连接松动。

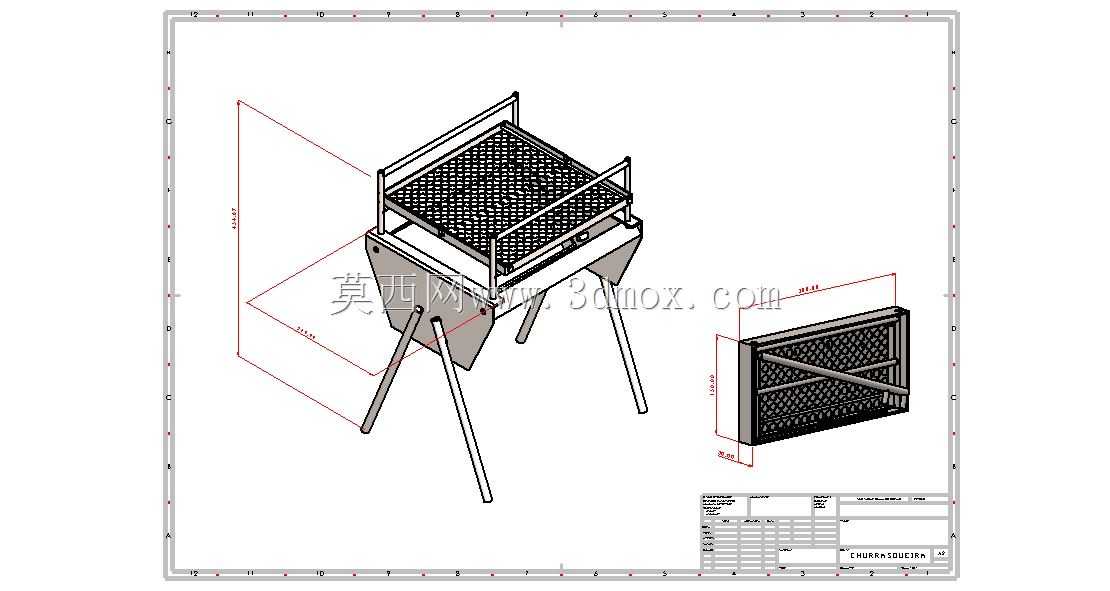

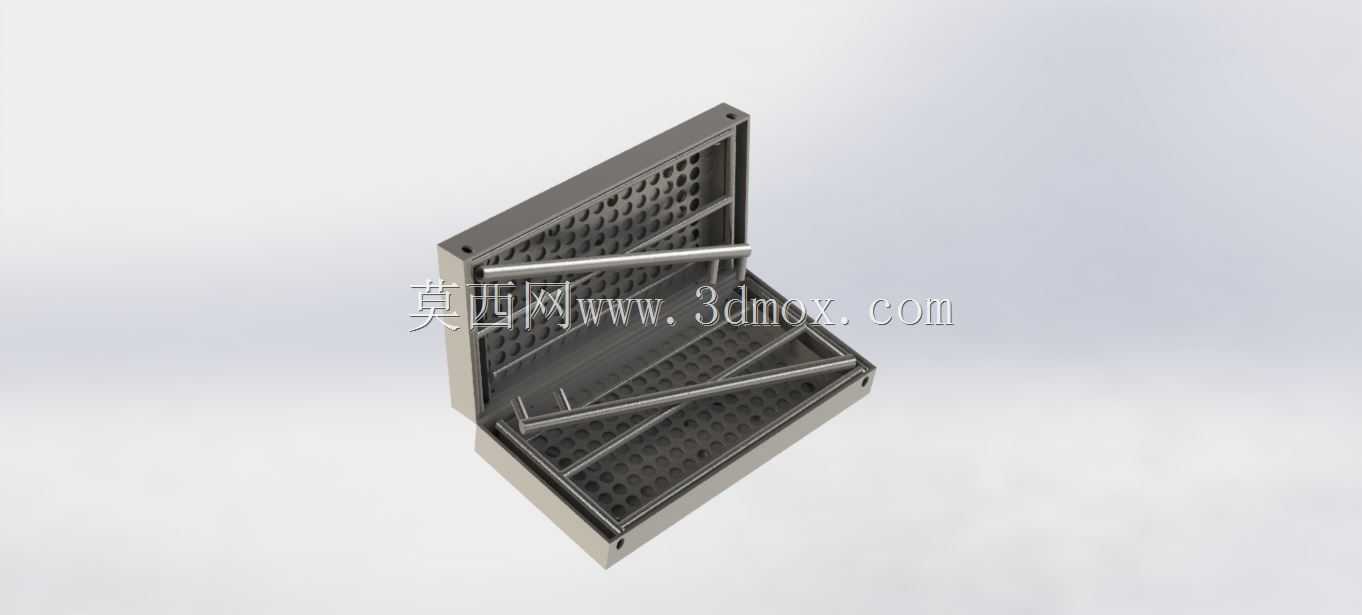

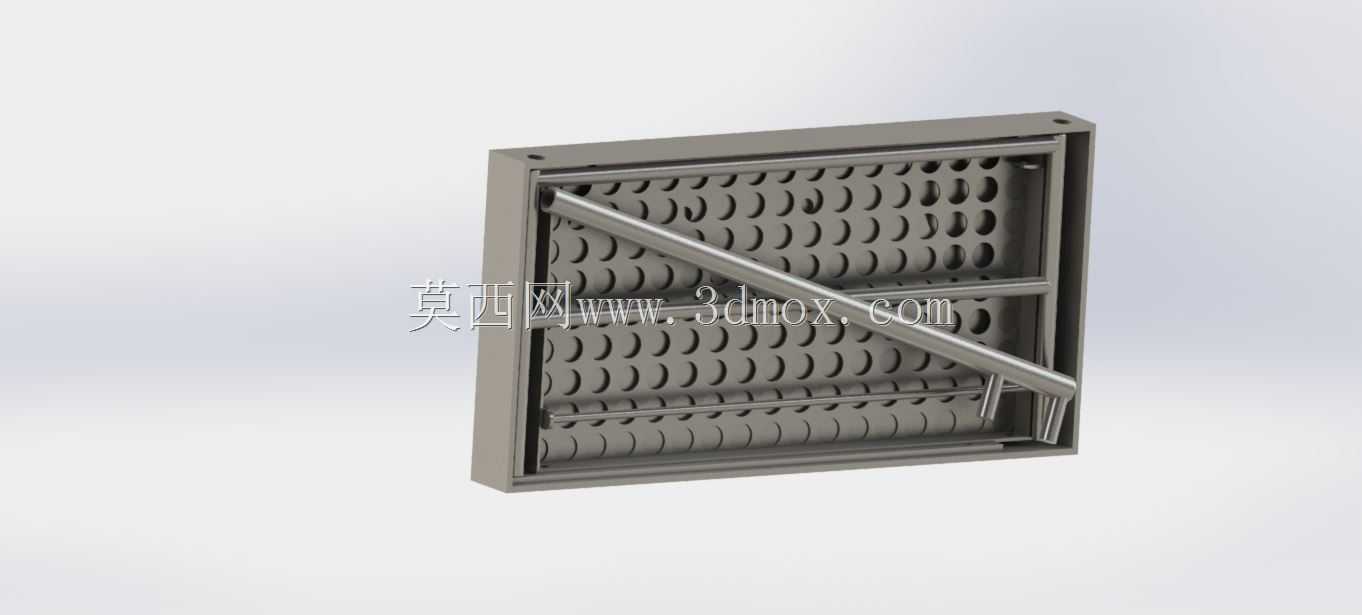

　　外形边界方面，设备展开后高度以成年人站立或半蹲操作为宜，烤网面积满足多人同时烤制，顶部护栏略高于食材放置面，可防止烤串、肉片和工具向外侧滑移。炉体上口宽度大于底部炭腔，形成稳定的放置关系；支腿下端落点超出炉体外轮廓，保证侧向推扶时不会轻易翻倒。收纳状态下，烤网可落入或贴合炉腔上沿，支腿拆除后整体接近扁平箱体形态，便于与炭火夹、防火垫、清洁铲等附件一同携带。

　　在户外场景中，风、地面坡度和热辐射都会影响使用体验。漏斗形炉腔能够在微风条件下维持炭火集中，外张支腿允许在小幅不平地面通过微调插入深度获得水平姿态，抬高的炉体则让炭火远离草地或木质台面，减少热传导风险。对于结构设计人员而言，该类产品的三维模型不仅要表达钣金件外形，还应体现插接方向、限位关系、拆卸顺序和烤网取放路径；对于设备选型或露营装备开发人员，则可据此评估展开占地、收纳体积、承载稳定性以及清洁维护方式。整体方案没有复杂传动机构，却通过薄板折弯、杆件支撑和可拆连接实现了轻量化、便携化与实用化的统一。
