贝纳利502摩托车改装安装支架结构

　　这套三维结构围绕中大排量巡航摩托车的加装与改装场景展开，覆盖车架侧部安装位、附属功能件固定、周边管线避让等实际装车需求。日常机车改装作业里，车主常会在原车基础上加装辅助灯具、电控模块、护杠延伸件或者小型功能附件，而原车预留的安装点位往往数量有限，孔位间距也和市售改装件不完全匹配，直接打孔固定既会破坏车架原有漆面与结构强度，行驶中的持续振动还容易造成连接松脱，这套支架结构就是为了解决这类适配痛点而搭建。

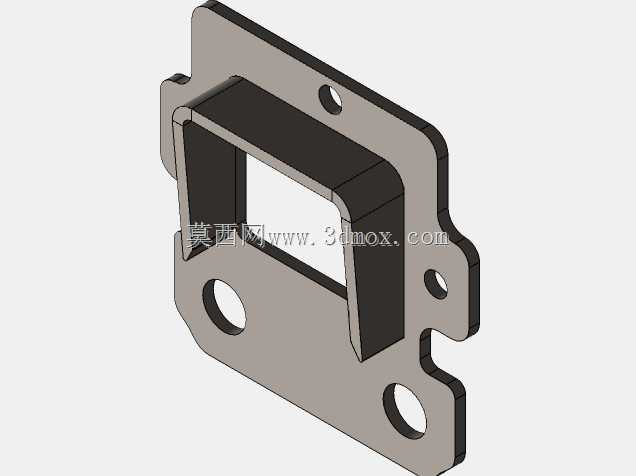

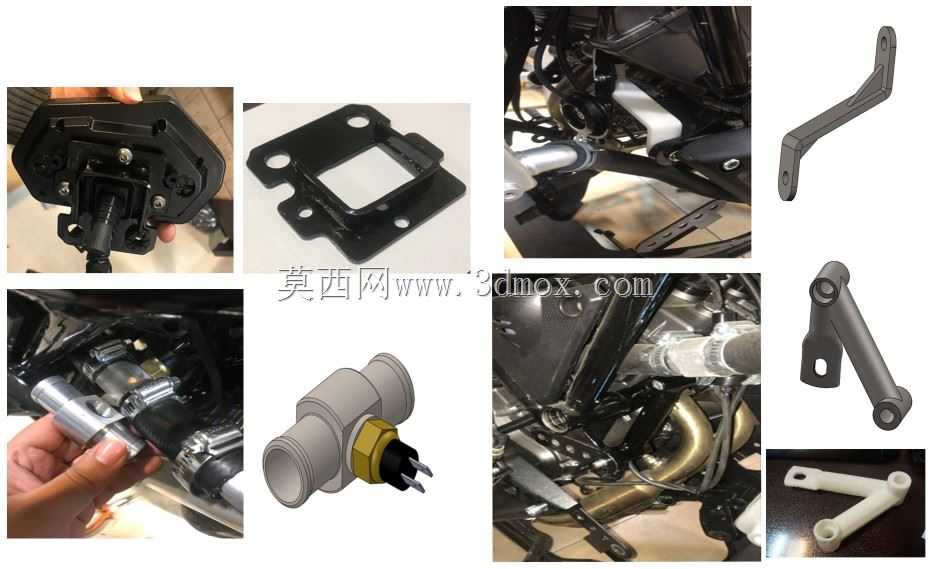

　　建模过程中首先还原了贝纳利502车型对应安装区域的车架管梁轮廓、周边发动机壳体边界、排气管走线位置以及原有螺栓孔的分布坐标，所有支架的安装基准面都贴合原车金属件的曲面走势，不需要对原车部件做切削、焊接改动，直接利用原车现有螺栓点位完成锁紧固定。其中一款平板式安装支座采用带翻边的冲压板件形态，板面预留了方形镂空窗口，既可以给加装的电控模块留出插接端子的操作空间，也能减轻零件自身重量，四个角位的沉头孔对应标准紧固件尺寸，安装后螺栓头部不会突出支座表面，避免和周边覆盖件发生运动干涉。

　　两款长条形悬臂支架分别对应不同的侧向承载需求，长臂款采用弯折变截面造型，从车架主安装点向外延伸至车身侧部预设位置，臂身的弯折角度经过空间校核，全程避开转向过程中车把的摆动轨迹、前减震的压缩行程范围以及侧撑收起后的收纳空间；短臂款两端都设计了同轴铰接孔位，既可以通过螺栓和车架硬连接，也能搭配橡胶衬套形成柔性连接，过滤发动机运转传递过来的高频振动，避免支架上固定的精密电控件长期受振出现引脚脱焊、壳体开裂的问题。

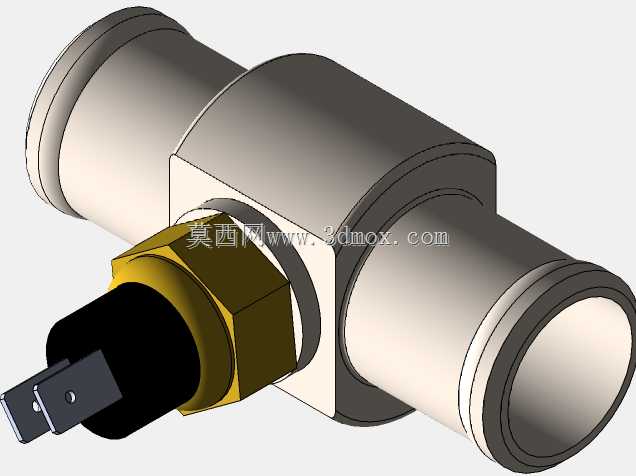

　　管线转接类构件的建模重点放在接口配合与密封逻辑上，主体采用阶梯圆柱腔体结构，两端的接口尺寸对应摩托车常用的油路或传感器线束通径，侧向伸出的锁紧位搭配黄色紧固螺母与定位插针，安装时可以快速对准周边管路的对接角度，不需要在狭小的车架缝隙里反复调整姿态。所有支架的壁厚都按照机车行驶的振动工况设定，承力部位做了局部加厚处理，非承力区域通过开槽、挖空的方式控制整体重量，避免过多增加簧下质量影响车辆操控表现。

　　安装边界的校核全程对照实车装配空间：支架所有外轮廓和相邻的发动机散热鳍片、排气管隔热罩、塑料覆盖件之间都预留了不小于8毫米的安全间隙，车辆满载悬挂压缩到极限位置时，支架不会和任何周边零件发生磕碰；紧固件的选用全部匹配原车螺纹规格，维修时用常规随车工具即可完成拆装，不需要额外定制特殊工装。整套结构既可以作为改装件量产开模的设计依据，也能为同平台巡航车型的附属件加装方案提供空间参考，建模时把每个零件的装配约束关系都完整保留，调整孔位间距或者悬臂长度就能快速适配不同的加装配件需求。
