多目全景红外监测摄像设备结构

　　这款多视场光电摄像探头的结构开发，最初是围绕厂区周界、露天堆场、近海船载甲板这类多粉尘、强振动、温差跨度大的监测场景展开的。常规单镜头枪机在这类场景里很容易出现监控盲区，云台转动又存在响应延迟，转动部件长期暴露在盐雾、扬尘环境中磨损速率很高，所以在方案阶段就确定了固定式多镜头环视的整体构型，不需要额外搭载旋转云台，靠不同朝向的光学窗口同时覆盖周边视场，避免运动部件带来的密封失效风险。

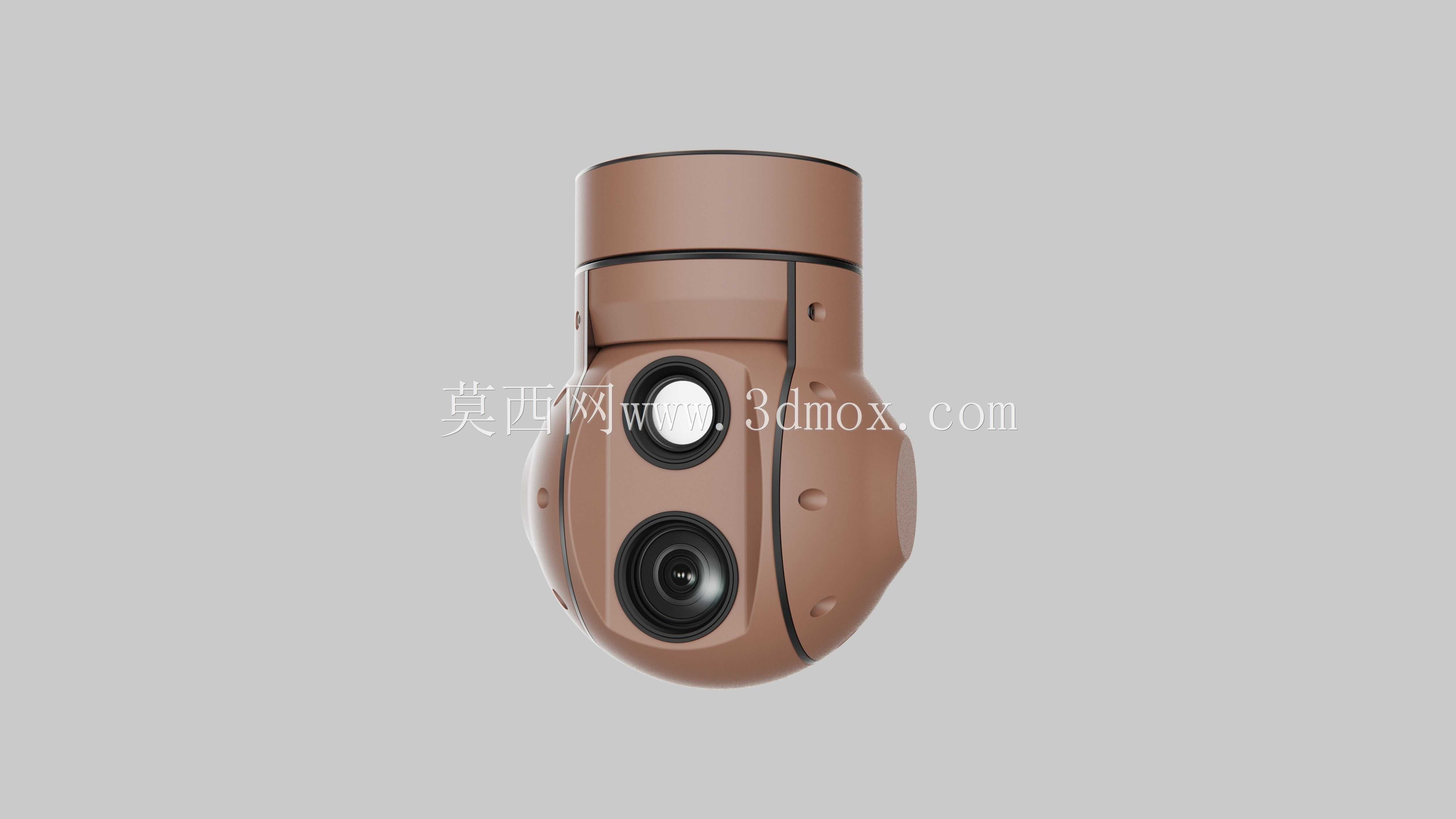

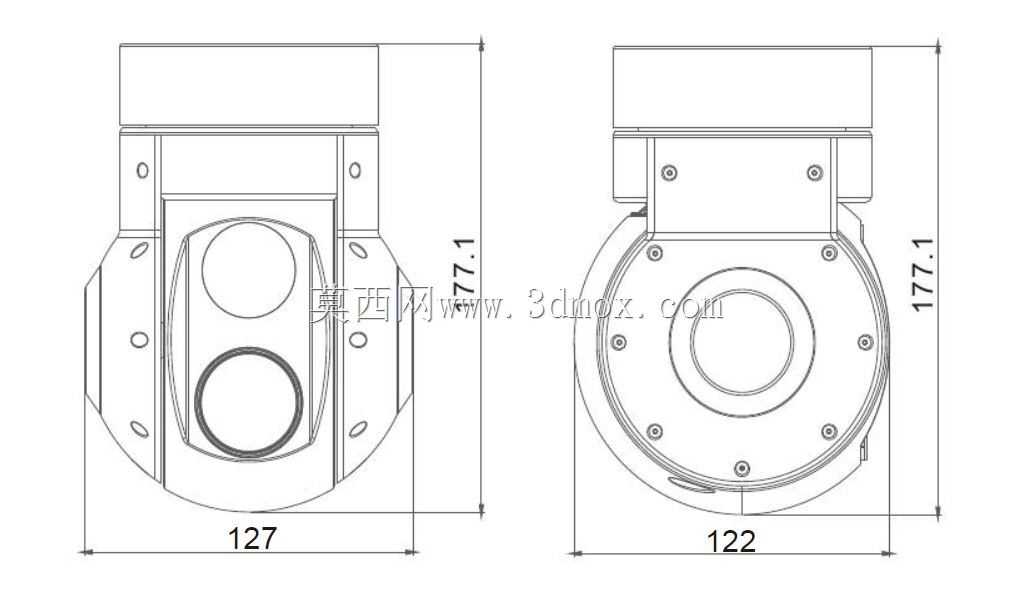

　　从整机布局来看，上部采用大直径法兰盘作为安装基准面，法兰端面预留整圈密封槽，装配时可以搭配O型密封圈贴合安装支架的对接平面，法兰周向均布的沉头孔位适配标准M6紧固螺钉，安装时不需要在探头壳体侧面额外打孔，完全把走线和密封界面集中在顶部对接面，现场吊装或者壁装的时候，只需要提前在支架端加工对应孔位，就能完成快速固定，整机下部球形腔体的最大回转直径略小于上部法兰外径，安装后球体和安装面之间留出足够的接线弯折空间，不会出现线缆被壳体挤压的问题。

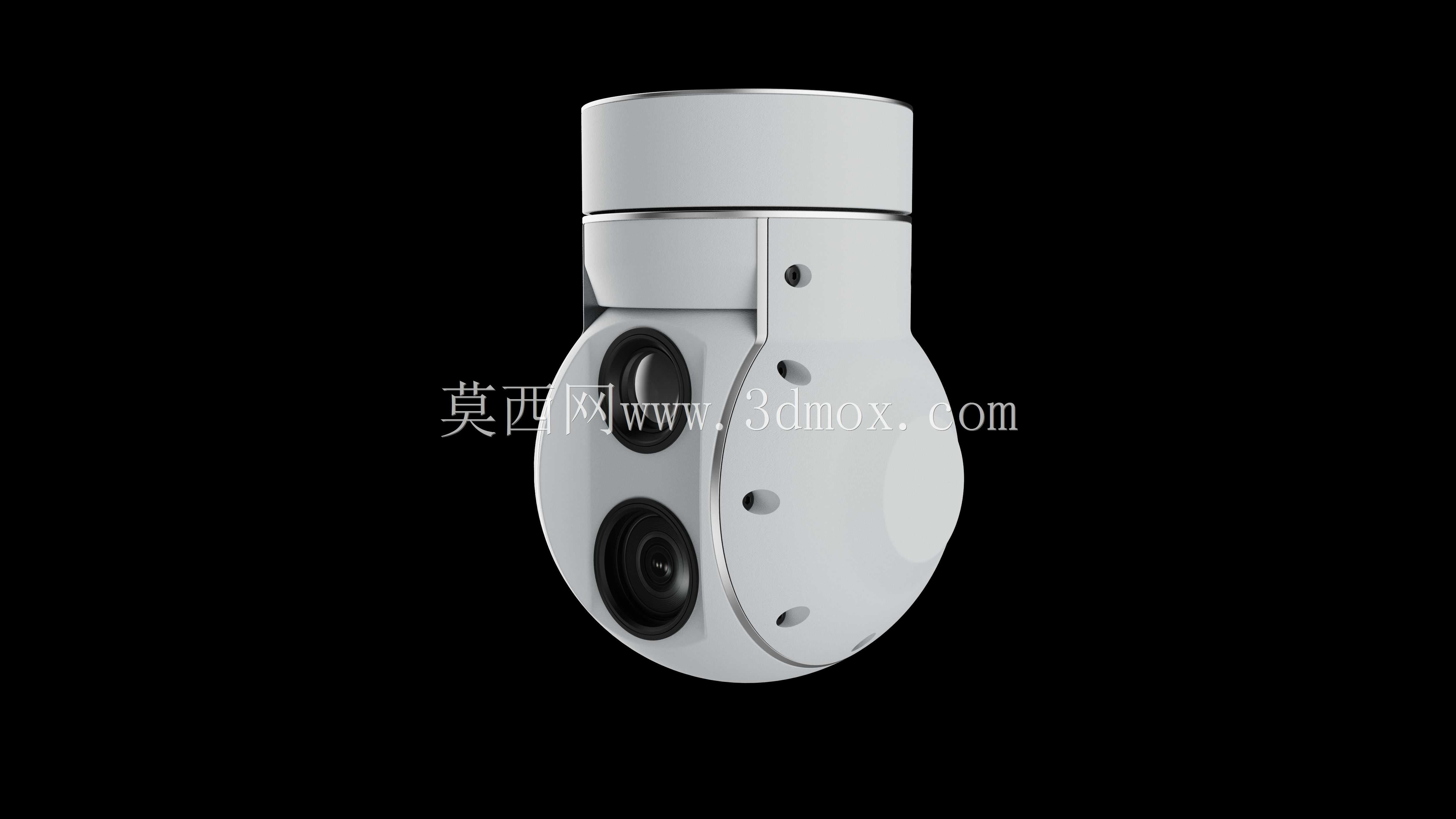

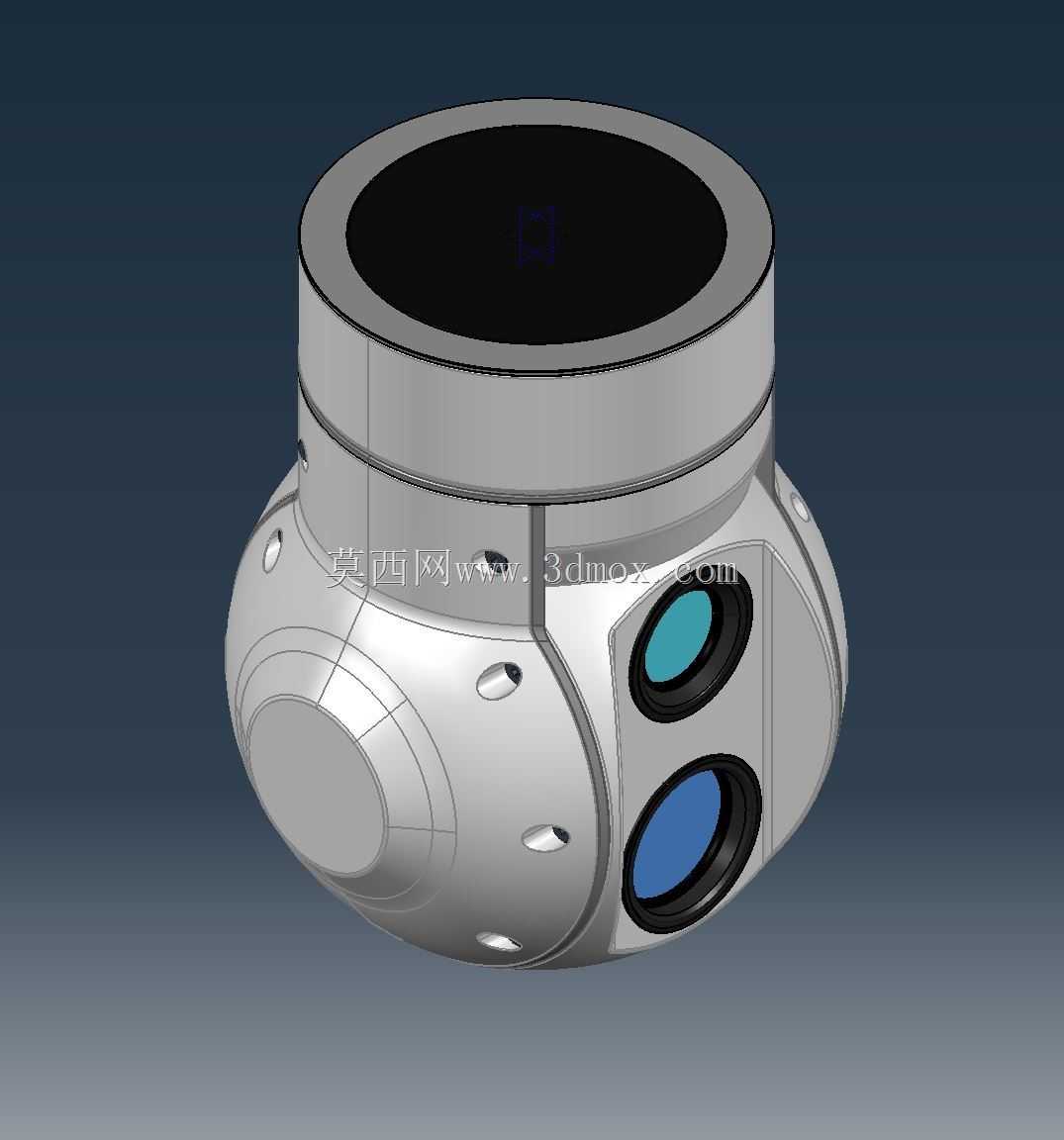

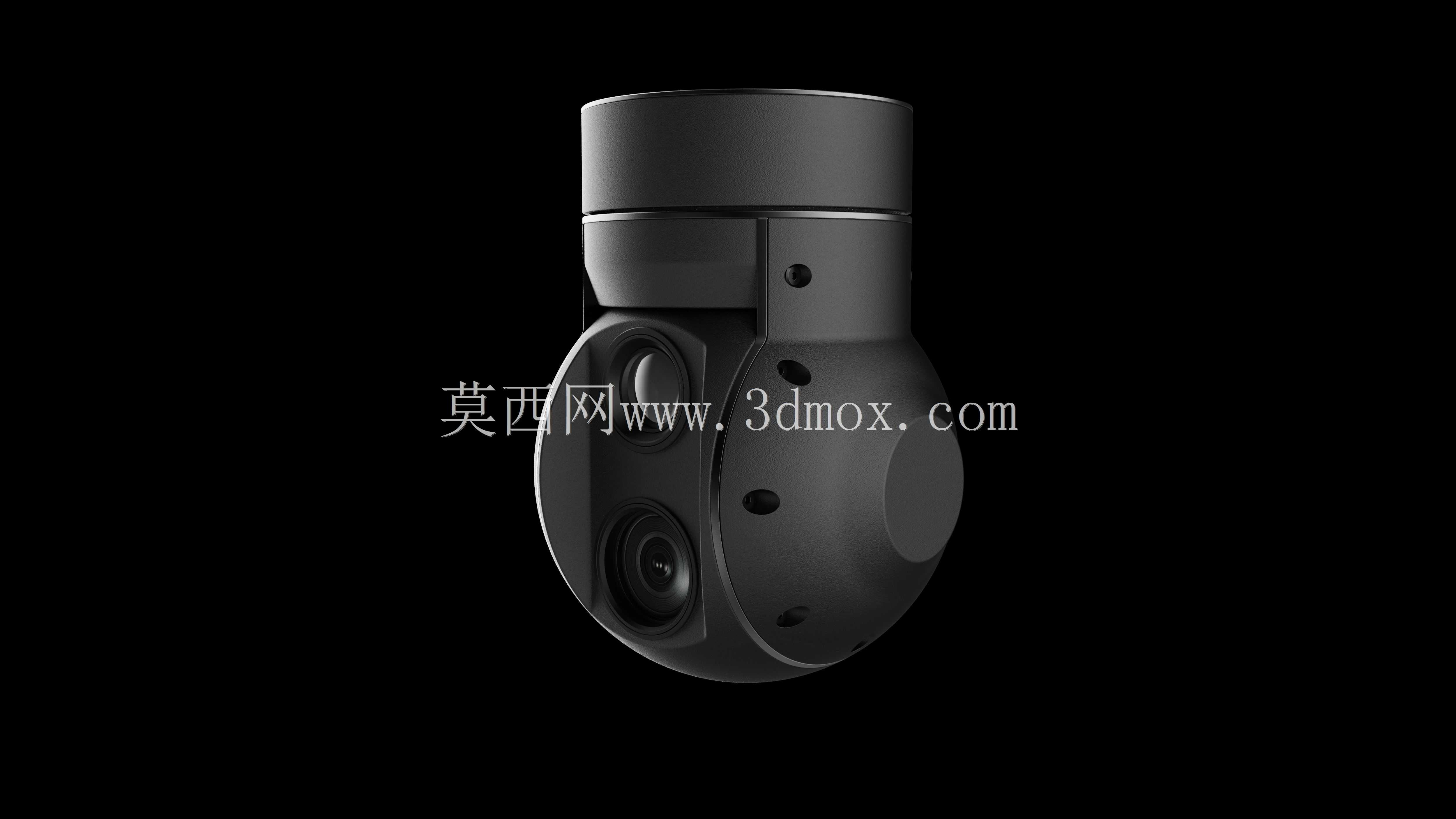

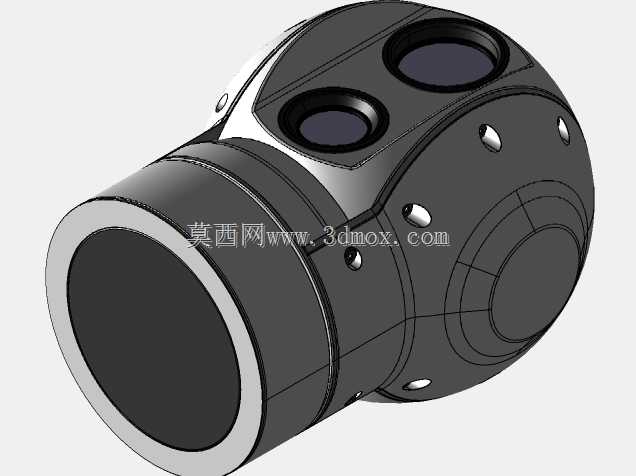

　　下部球形腔体的曲面设计并不是单纯为了外观，球面构型在户外落尘、淋水场景下，灰尘和雨水会顺着曲面自然滑落，不容易在壳体表面积留污渍遮挡镜头；不同朝向的光学窗口按照视场拼接要求做了角度排布，其中两个大口径窗口分别承担可见光成像与红外热成像采集，侧方的小尺寸光学窗口对应补光或者辅助测距功能，每个镜头窗口都做了独立的沉台限位，镜头装配时可以直接卡在沉台内定位，前端搭配钢化玻璃护罩，护罩和壳体之间用密封胶圈压合，既保证光学通路的同轴度，也能避免外部水汽进入腔体内部。

　　壳体侧面分布的小型沉孔并非装饰结构，一部分是腔体上下合盖的紧固螺钉孔，另一部分是内置电路板的散热传导触点，探头长期连续工作时，感光芯片和处理板卡产生的热量可以通过内部导热垫传递到铝合金壳体，再经由球面外壳直接和外界空气换热，不需要额外加装散热风扇，彻底杜绝风扇进灰、轴承卡死的故障点。腔体内部的走线槽沿着球体内壁弧度布置，各个镜头模组的信号线统一汇总到顶部法兰中心的穿线孔，所有线缆在腔体内部预留少量弯折余量，抵消设备运行时振动带来的线缆拉扯应力。

　　做结构校核的时候，重点验证了几个边界条件：首先是顶部法兰的承重能力，整机所有载荷都通过法兰传递到安装支架，法兰和下部球体衔接的过渡圆角做了加厚处理，避免吊装工况下衔接位置出现应力集中；其次是各个镜头窗口的防护等级，每个窗口的压圈都设计了均匀的压紧面，保证密封圈周向压缩量一致，不会出现局部密封间隙；另外球面壳体的壁厚按照等强度思路设计，镜头开孔周边做了局部加厚补强，避免开孔位置削弱壳体整体刚性，在设备受到外部冲击的时候，冲击力会顺着球面曲面分散到整个腔体，不会直接作用在镜头模组上。

　　在实际选型适配里，这类固定式全景探头可以直接替换传统带云台的球形摄像机，没有转动部件意味着日常维护不需要定期检查云台电机、传动齿轮的磨损状态，长期运行的故障率更低。多镜头同步采集的画面可以直接拼接成周边环景，不需要等待云台转动扫描，对于需要实时监测全域异动的场景，比如港口装卸作业面、矿山破碎生产线周边、变电站户外场区，都能做到无死角连续采集，红外热成像窗口还可以同时监测设备表面温度，在完成视频安防记录的同时，兼顾设备过热预警的功能。建模过程中所有配合面都按照实际装配公差预留了间隙，法兰对接面、镜头沉台、合盖定位止口的尺寸都符合机加工与压铸成型的工艺要求，既可以直接作为壳体开模的结构参考，也能用于现场安装支架的匹配设计，提前校验安装空间和视野遮挡情况。
