浩酷C12双口智能快充充电器结构设计

　　日常消费电子配套的墙插式充电配件，是当前数码外设领域迭代速度极快的品类，这款双USB输出的墙充结构，核心适配欧规墙插使用场景，针对差旅用户、桌面多设备同时供电的需求做了结构优化。从实际使用场景来看，这类充电头主要覆盖手机、TWS耳机、智能手环、便携充电宝等小功率数码设备的供电需求，双口独立输出的结构设计，能够避免用户外出携带多个充电头的冗余，单设备占用墙插面板空间的前提下，实现两台设备同时取电，适配酒店、办公室、家庭床头等墙插点位密集但单口供电需求集中的场景。

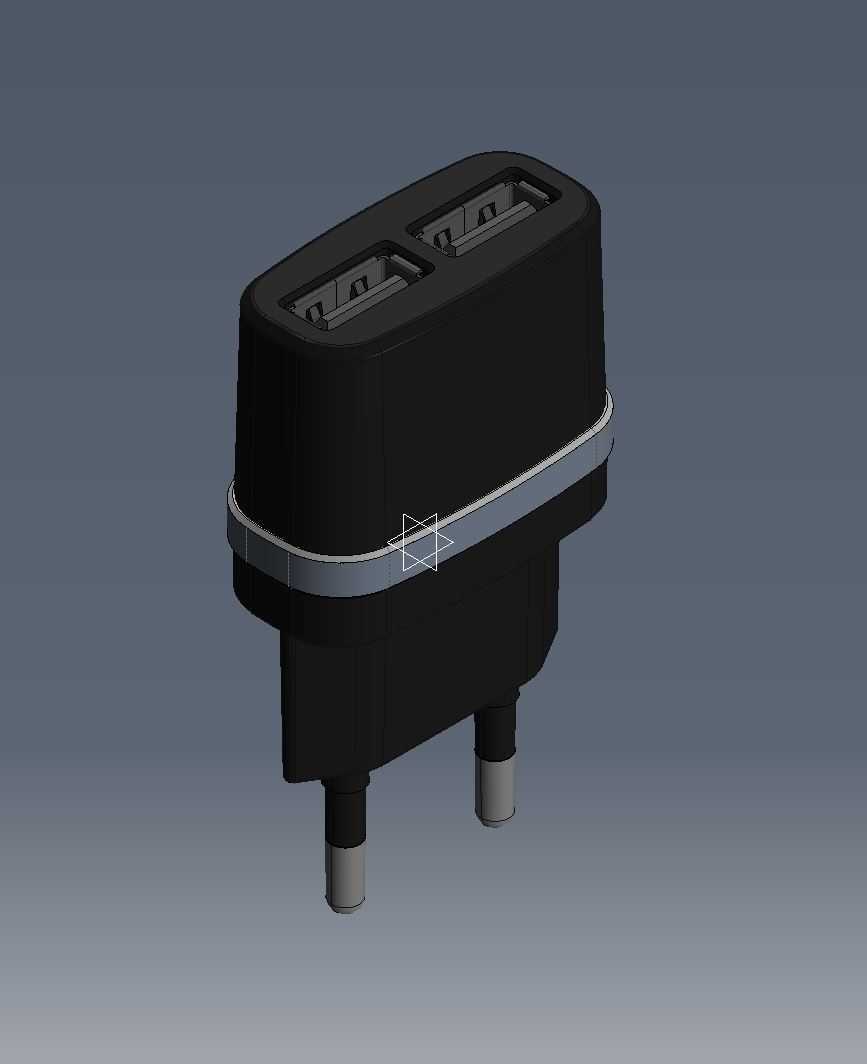

　　从功能特性层面拆解，这款充电头的插脚采用固定式欧规圆柱插脚结构，插脚与壳体内部的PCB供电模块做了绝缘隔离设计，插脚根部做了台阶限位结构，插入墙插时能够保证插脚进入插座的深度符合安规要求，避免插脚外露带来的触电风险。壳体采用上下扣合的装配结构，中间设置一圈装饰性分隔环，既能够遮挡上下壳的合模线，也能在壳体跌落时起到缓冲吸能的作用，减少上下壳扣位松脱的概率。顶面的两个USB输出口采用平行排布设计，接口之间预留了足够的插拔间隙，即使两个接口同时插入大尺寸的USB公头，也不会出现互相干涉无法插到位的情况，接口边缘做了0.3mm的倒角导向结构，用户盲插时能够顺利引导公头进入接口，减少接口内部弹片被插歪损坏的概率。

　　设计思路上，这款产品优先平衡了内部空间利用率与壳体散热需求，内部PCB板采用竖向排布方式，将高压整流部分与低压输出部分做了物理分隔，插脚传入的高压市电首先经过整流降压模块转换为5V低压直流，再通过输出端的滤波电路输送到USB接口，壳体内部在发热元件对应的位置预留了1mm的空气对流间隙，避免元件工作时产生的热量直接堆积在壳体内壁导致壳体表面温度过高。壳体表面采用细磨砂晒纹处理，既能够避免日常使用时残留指纹汗渍，也能增加插拔时的手部摩擦力，减少从墙插拔出时打滑的情况。外形尺寸方面，整体壳体宽度控制在40mm以内，插入墙插后突出墙面的厚度不超过32mm，不会遮挡墙插相邻的其他插孔，也不会因为突出过多在狭窄的家具缝隙处出现磕碰干涉。插脚的中心距严格遵循欧规墙插的标准尺寸，两个圆柱插脚的直径为4mm，伸出壳体的长度为10mm，能够适配不同品牌、不同使用年限的墙插面板，不会出现插脚过松接触不良或者插脚过粗无法插入的问题。

　　从结构可靠性角度考虑，上下壳的扣位沿壳体周向均匀布置了8个，每个扣位的扣合量设计为0.8mm，既能够保证日常使用时壳体不会轻易开裂，也能在售后维修时通过专用工具顺利拆开壳体，不会破坏壳体外观。USB接口的金属外壳与壳体内部的定位柱做了过盈配合，接口能够承受至少5000次的插拔循环而不出现松动移位，插脚与内部PCB的连接采用焊片铆接加焊锡的双重固定方式，即使充电头从1米高度跌落至水泥地面，插脚也不会出现歪斜、脱落的情况。壳体的所有棱角都做了R0.5mm的圆角处理，没有尖锐的边角，用户日常拿取时不会被划伤，也能减少边角处应力集中导致的壳体开裂问题。
