穿越机搭载式运动相机外壳结构设计

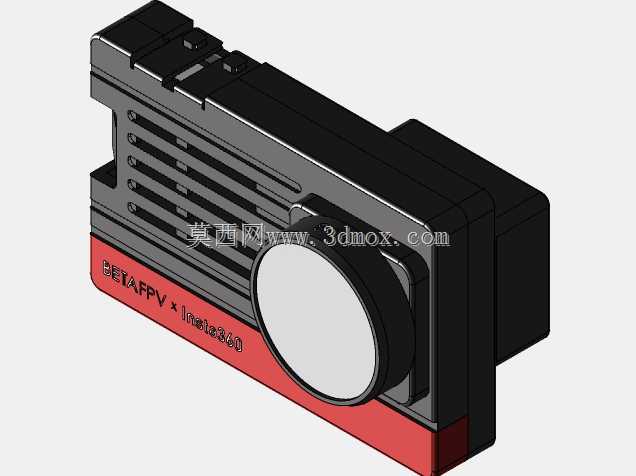

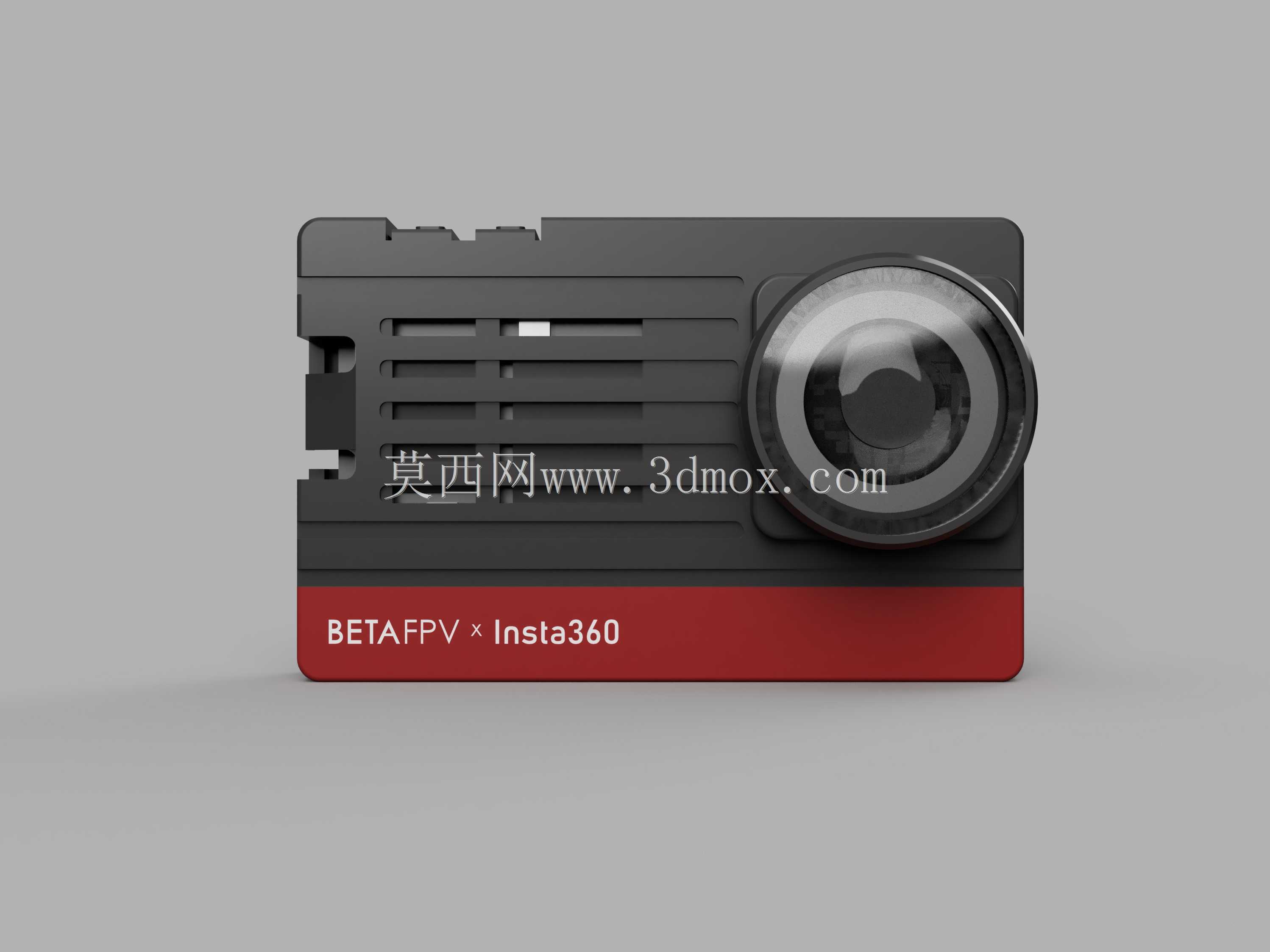

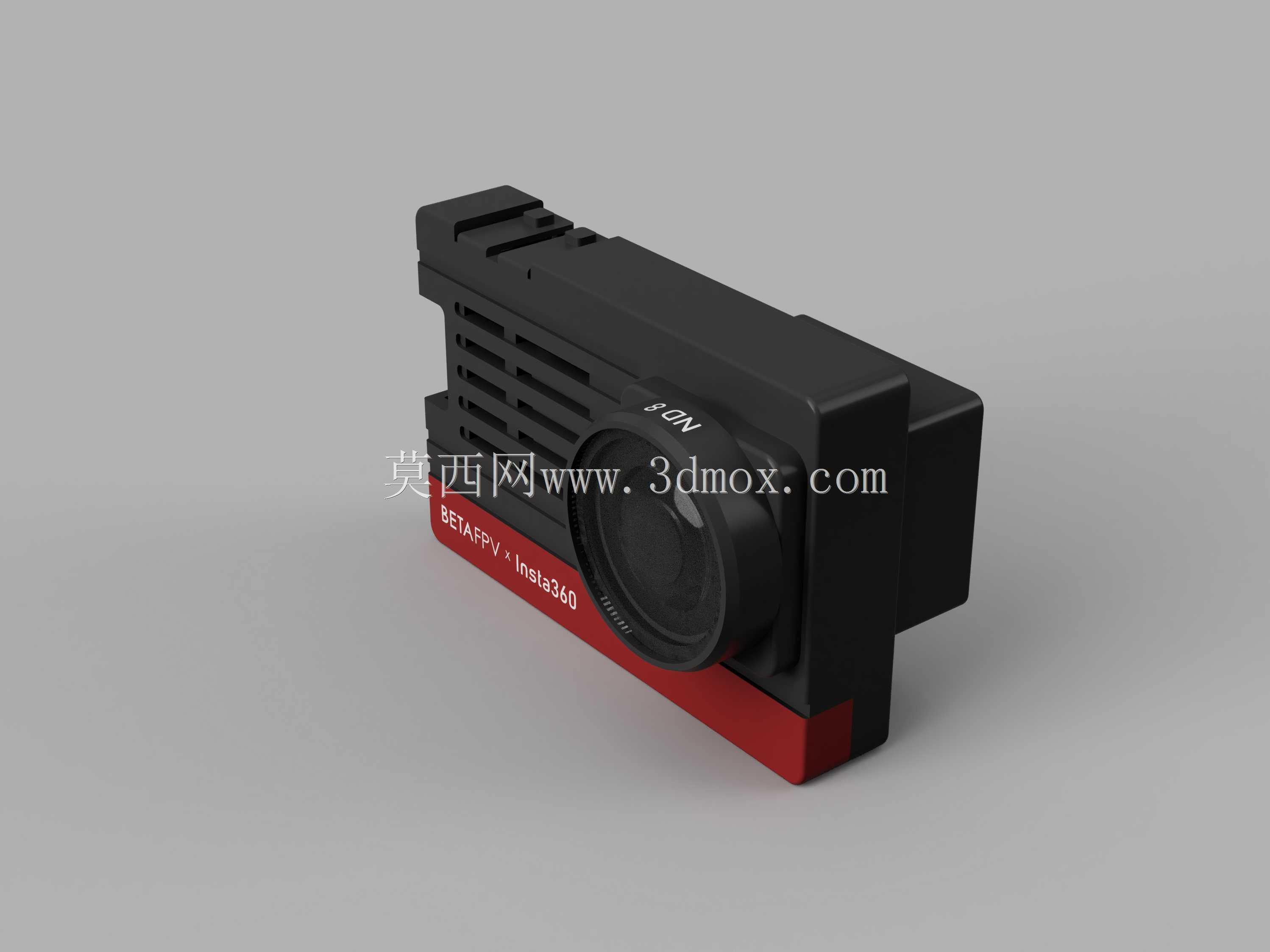

　　这套结构围绕竞速穿越机机载拍摄场景展开，核心解决小尺寸运动相机在高振动、强冲击飞行环境下的安装固定、镜头防护与整机轻量化问题。整机采用黑红撞色的分层布局，前端预留完整圆形镜头通光孔，镜头外圈做凸起围边，炸机触地时围边先接触接触面，避免镜片直接刮擦或受径向撞击。外壳上部开设多道平行通风格栅，飞行过程中迎面气流可直接穿过壳体带走主板、图像传感器工作产生的热量，长时间录制也不会因积热触发降频。壳体底部红色区域做加厚承托边，既可以直接卡在BetaFPV原厂相机减震座的卡槽内，也兼容通用20mm孔距的飞塔安装位，安装时不需要额外打磨转接件，侧边预留的卡扣槽可以配合橡胶减震圈过滤飞行动力学带来的高频振动，避免画面出现果冻效应。

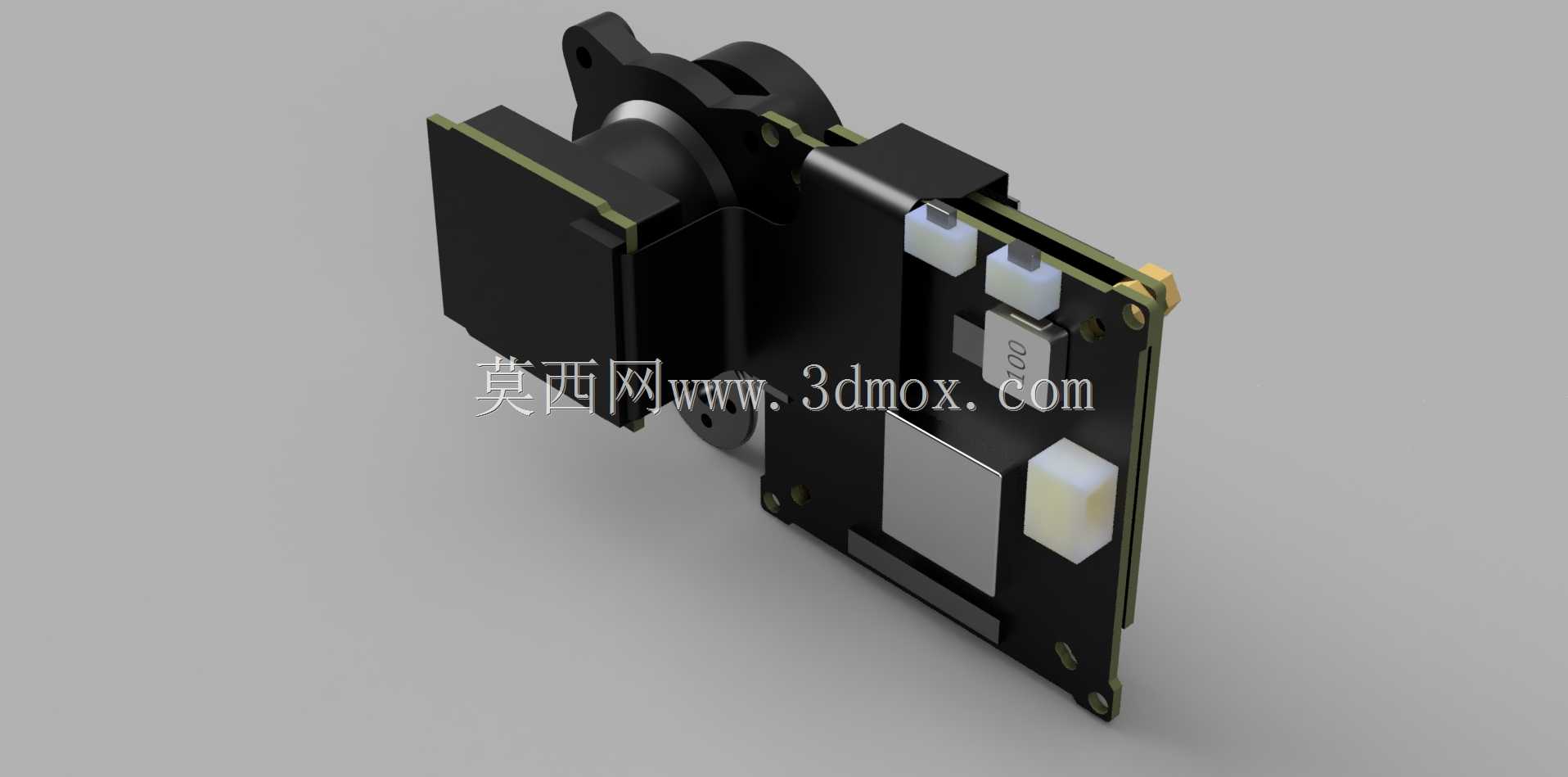

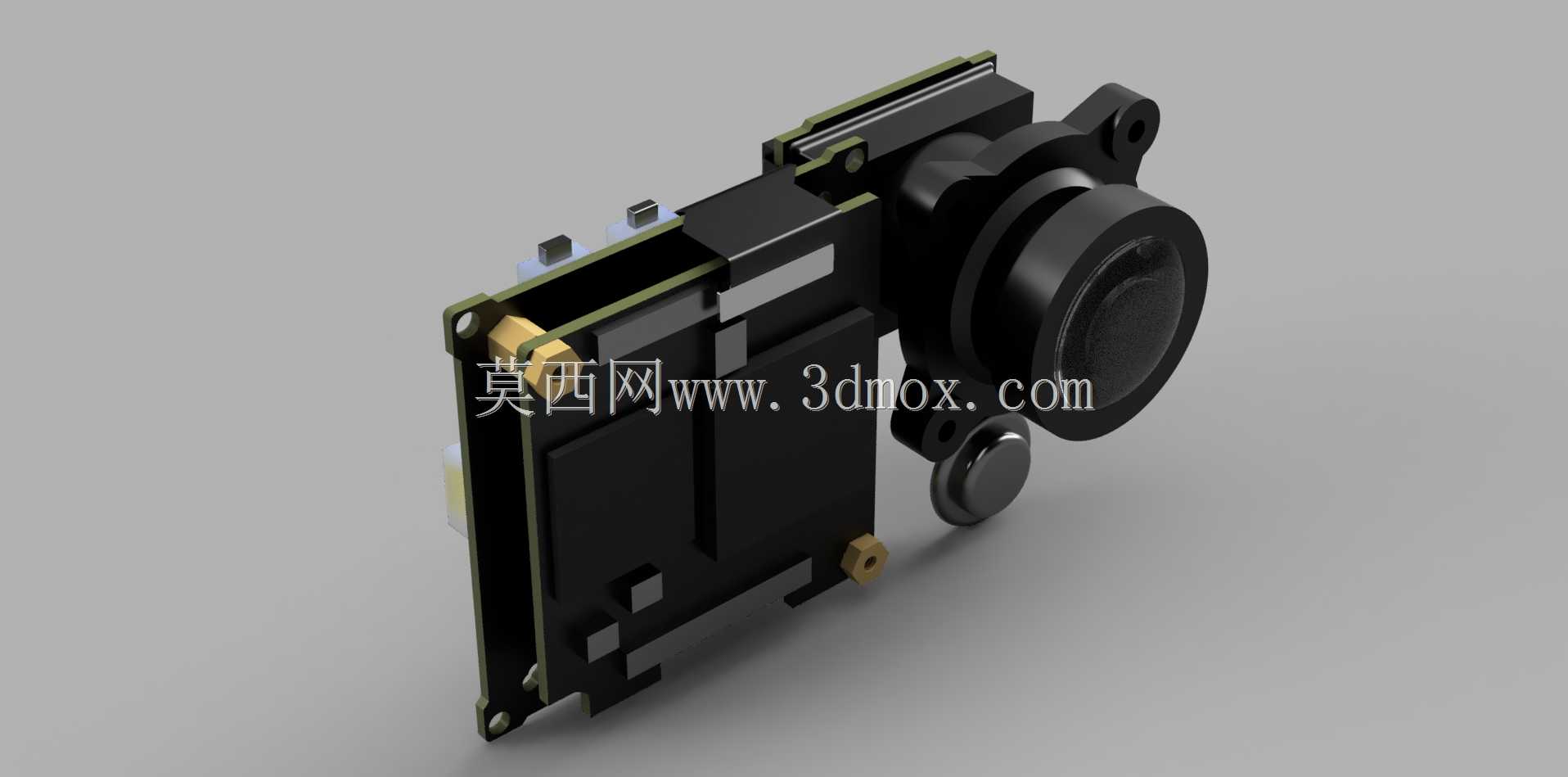

　　从内部结构设计逻辑来看，建模过程中同步还原了镜头模组、核心电路板、底部供电触点的基础占位，外壳内壁预留0.3mm的装配间隙，方便后期3D打印或者注塑开模时调整壁厚，壳体侧壁在对应电路板接口的位置做了避让缺口，不会干涉排线插拔。镜头前方的护圈高度比镜片前端高出1.2mm，日常摆放或者轻微碰撞时镜片不会直接接触桌面，壳体顶部的格栅筋条同时承担加强筋作用，在不增加整体壁厚的前提下提升外壳抗弯折强度，整机裸壳重量控制在8g以内，不会给穿越机带来额外的负载负担，影响飞行续航与机动响应。

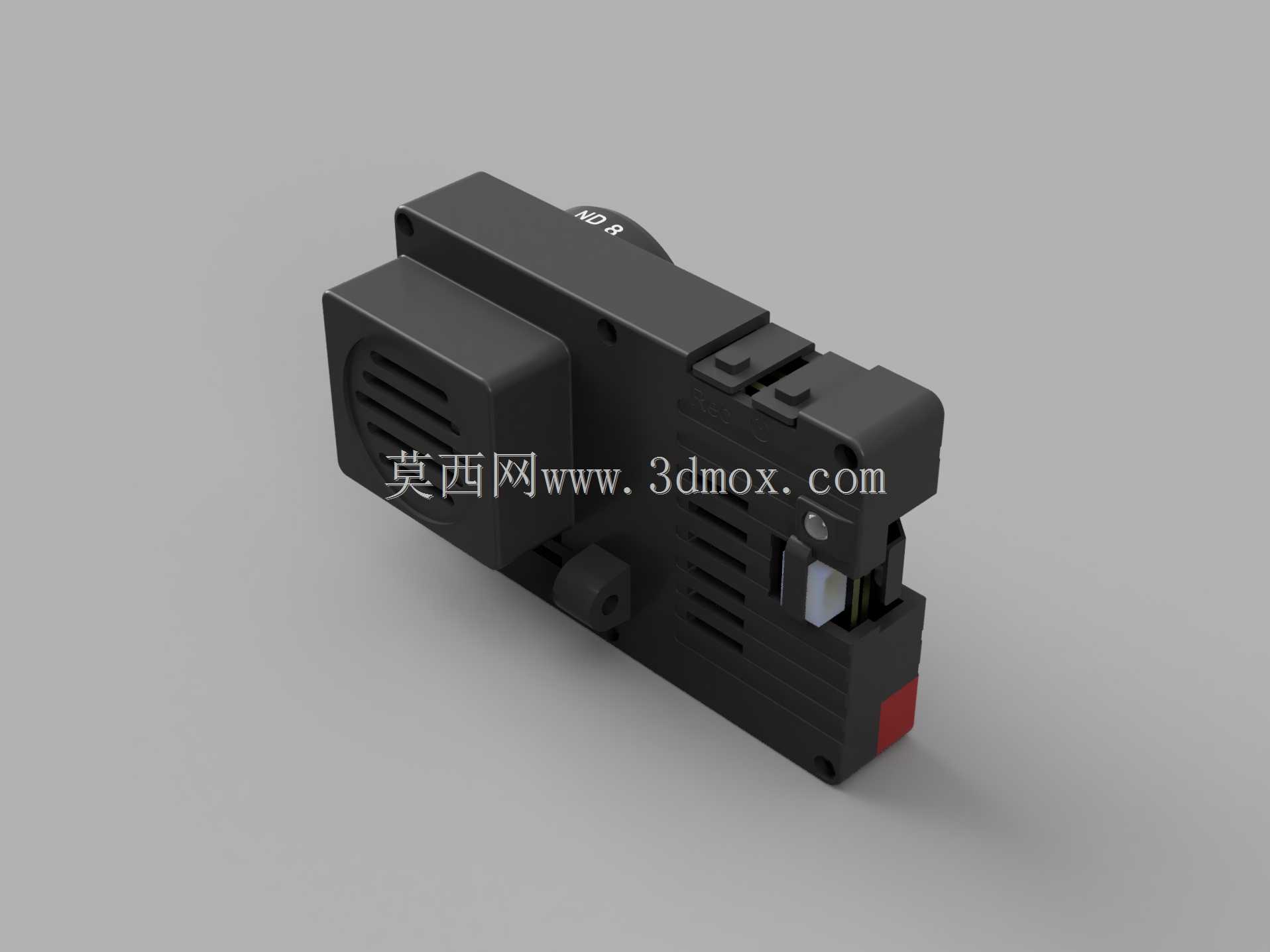

　　实际应用场景覆盖FPV竞速飞行、花飞航拍、第一视角运动记录多个方向，外壳整体外形为规整长方体加前端镜头圆弧过渡，长宽尺寸适配主流迷你运动相机的安装仓，尾部预留的开槽可以兼容外接图传排线或者内置存储卡槽的取出操作，不需要完全拆开壳体就能插拔内存卡。设计过程中没有做多余的异形凸起，所有外轮廓棱边都做了R0.5mm的倒角处理，既避免打印层应力集中导致边角断裂，也减少飞行过程中的风阻。内部电子元件的建模占位可以帮助结构工程师在迭代外壳时提前校验干涉，比如镜头后端的CMOS板位置、电池仓的预留空间，都可以在三维环境里直接测量装配公差，后续如果要升级更高像素的镜头模组，只需要调整前端护圈的通光孔径，不需要整体推翻外壳的安装接口设计。壳体侧面预留的防滑纹理区域，在手动拆装相机的时候可以增加摩擦力，戴飞行手套也能顺利把相机从减震座上取下来。
