三层仓储周转移动工具手推车

　　这款三层移动手推车的结构方案，最初是围绕车间零散工装、刀具、量具与备料的短距离转运需求展开的，在做三维结构拆解时，最先敲定的并不是层板的造型，而是整车的通过边界与操作高度。常规生产车间的设备通道、仓库货架间的通行宽度多预留至八百毫米上下，因此整车横向外宽控制在七百毫米量级，纵向深度落在四百五十毫米左右，既可以在两排货架之间顺利转向，也不会因为车体过窄导致层板放置工件时重心偏摆。三层置物平台的高度分配参考了人工取放物料的人机工程区间：最下层台面距地面约两百毫米，用来承载重量偏大的毛坯件、工装夹具底座，压低整车重心，避免推行过程中出现倾覆趋势；中间层台面高度大致在六百毫米上下，对应操作人员自然垂手的取件位置，用来放置常用的扳手、量具、

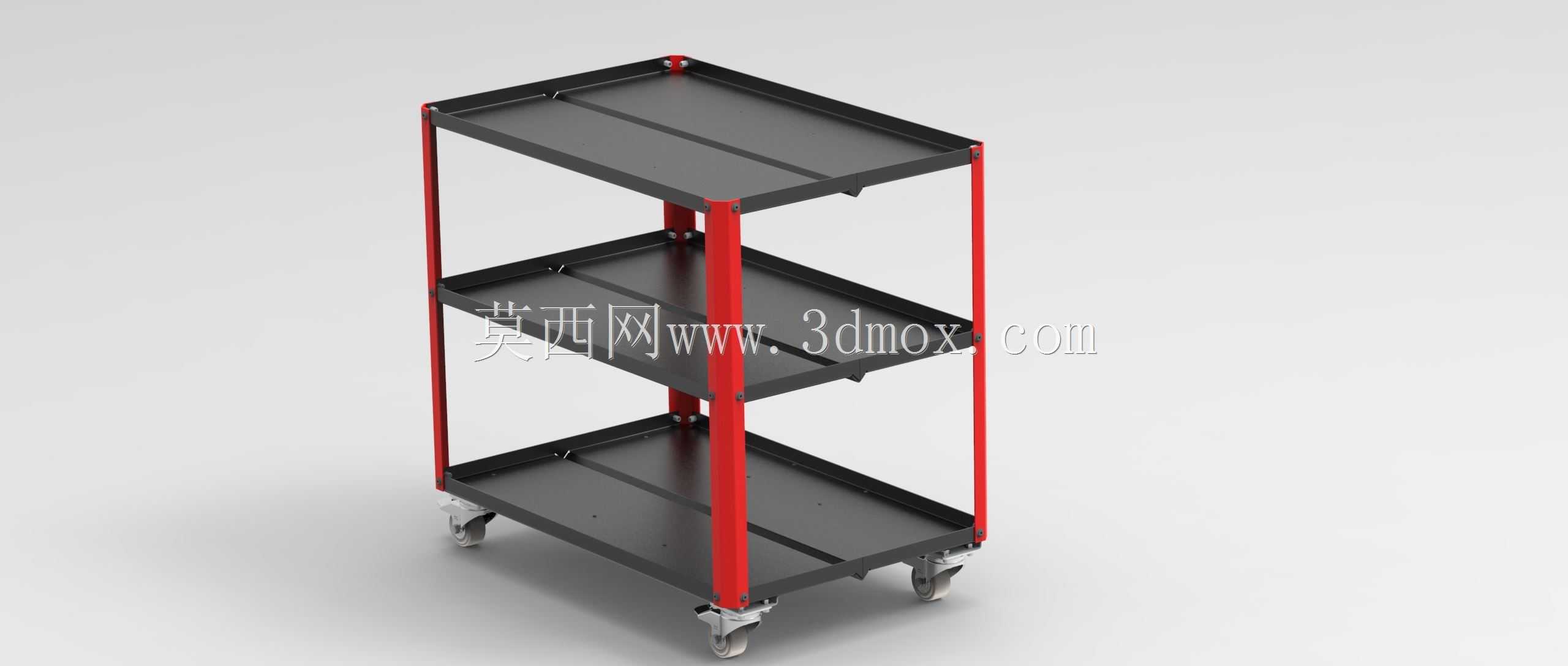

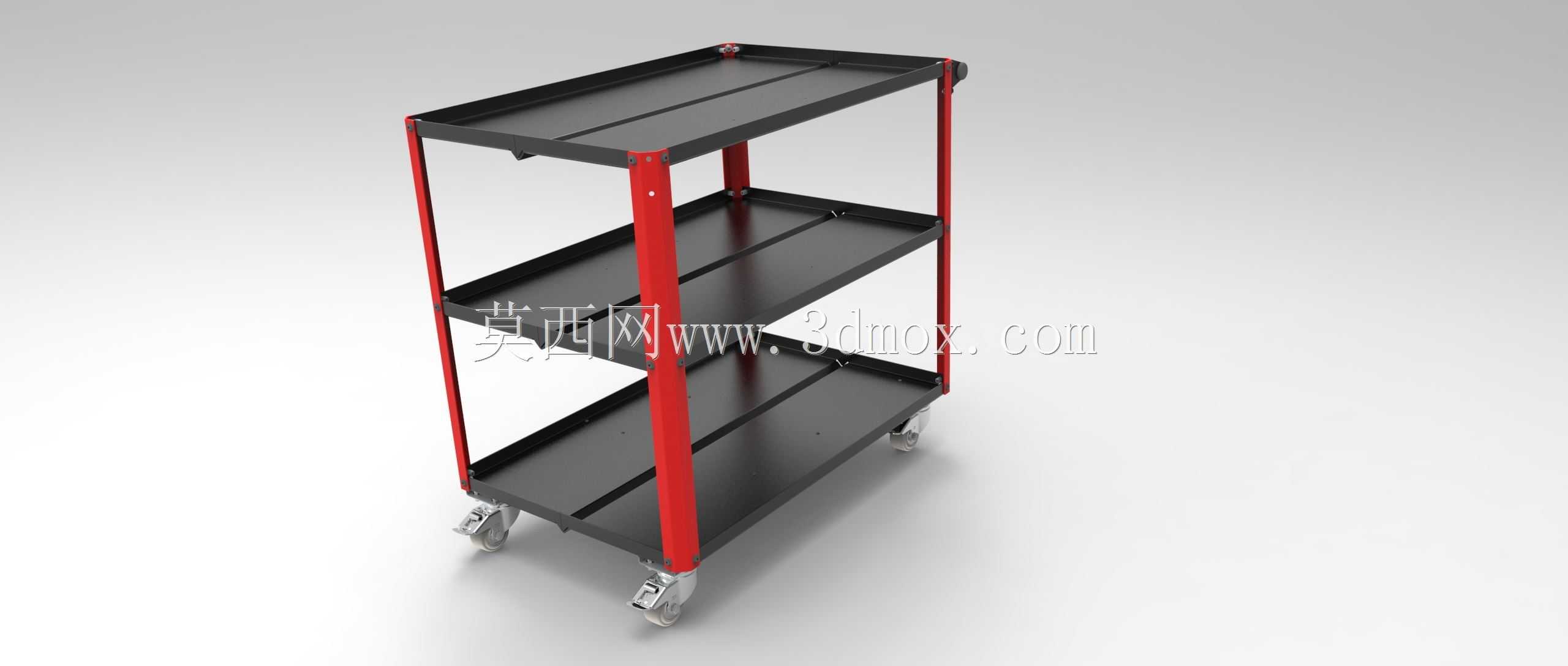

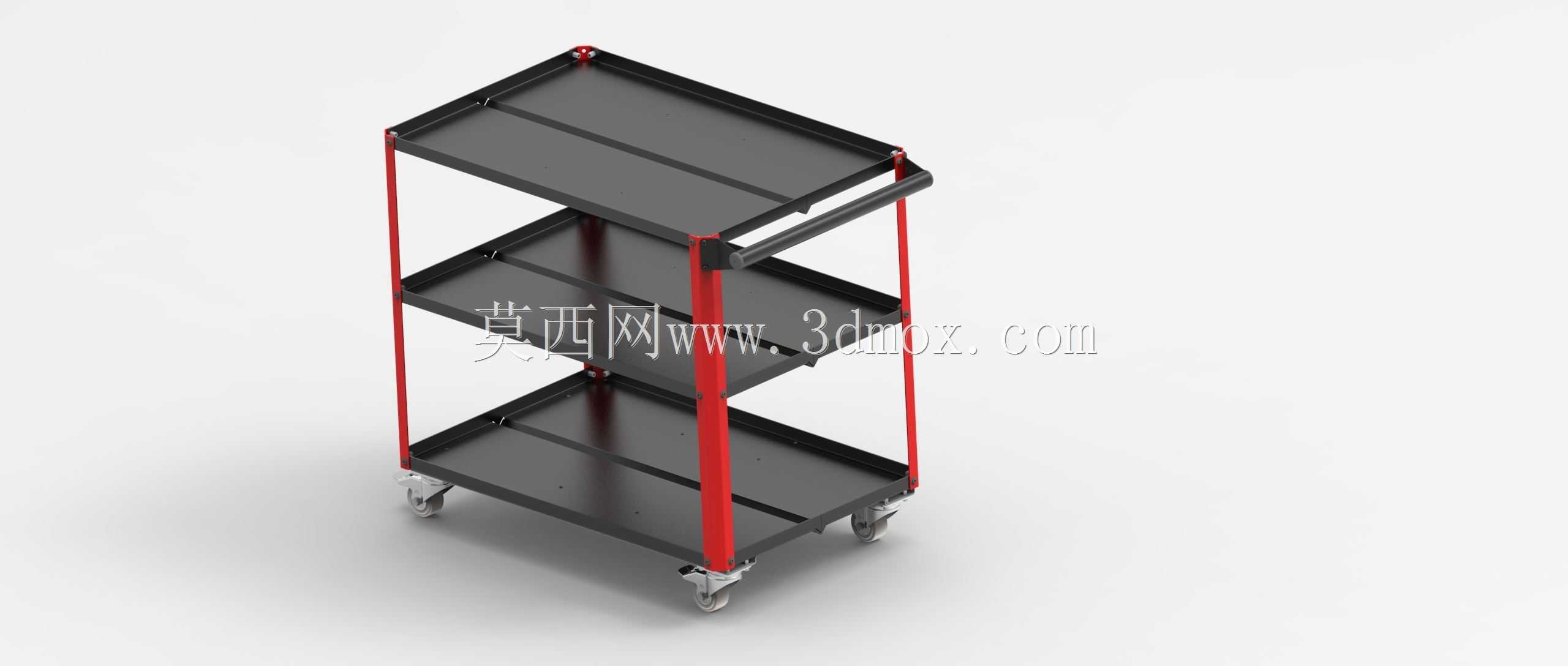

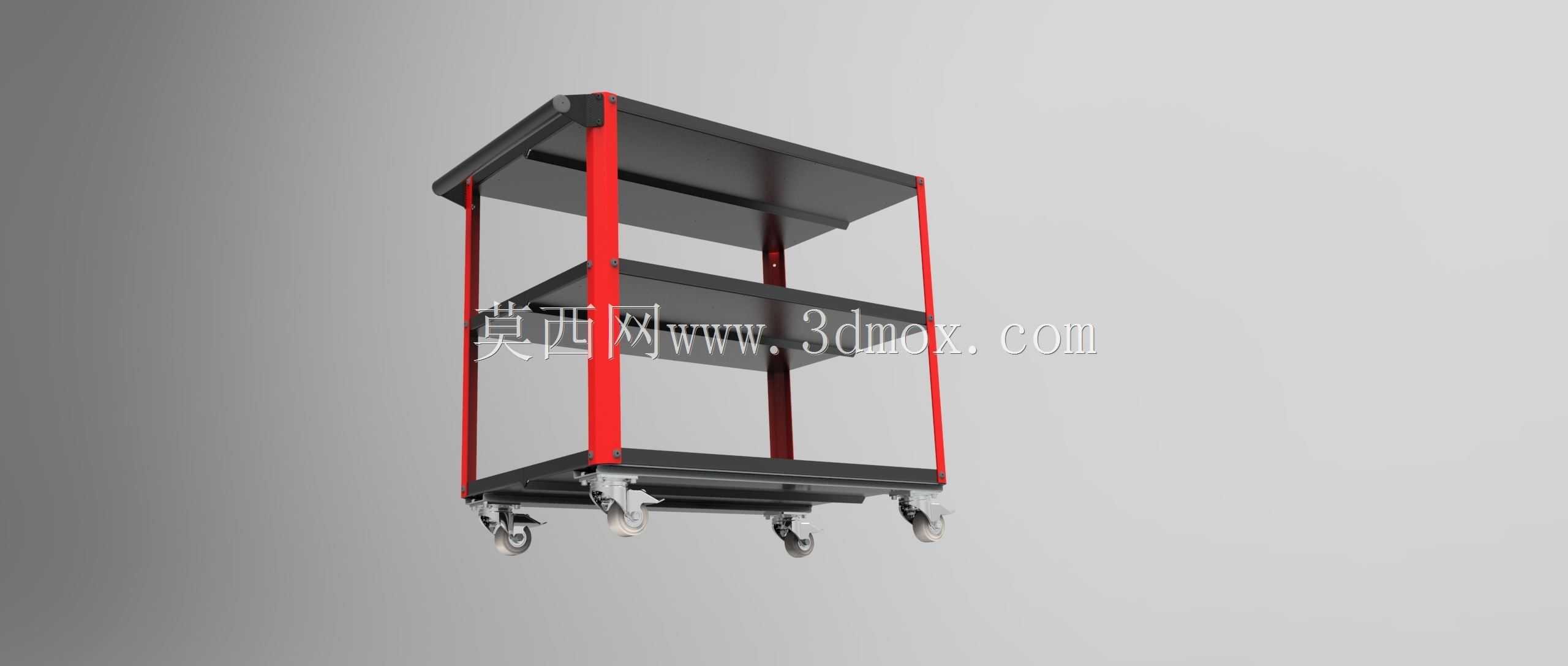

　　待装配小部件；最上层台面高度接近九百毫米，无需弯腰即可拿取单据、小型工具包与轻量零配件，三层之间预留足够的竖向净空，哪怕放置带凸起手柄的工具盒、高度稍大的油料容器，也不会出现层间干涉。框架部分采用圆管立柱作为主承力结构，四根竖向立柱从底部脚轮安装位一直延伸至顶层台面边角，形成连续的传力路径，层板受到的竖向载荷可以直接通过立柱传递到底部行走机构，避免薄板单独承重出现局部下凹。立柱外侧做醒目的红色涂装，和黑色的层板、推把形成高对比度，在车间光线偏暗的通道内推行时，周边作业人员可以快速识别车体轮廓，减少碰撞风险。层板边缘设计有上翻的围边结构，这一细节在实际转运场景中作用很明显：车间地面难免存在接缝、轻微坡度，推行经过减速带或者地面凹坑时，台面上的螺丝盒、小型零件、量具不会因为瞬时颠簸从侧边滑落，围边高度控制在二十毫米左右，既可以阻挡圆形零件、工具滚动坠地，又不会过高导致取放大尺寸工件时被边沿卡绊。其中一侧立柱上部集成横向推把，推把的握持高度设置在成年人腰部至胸部之间的舒适施力区间，操作人员站立在车体后侧即可双手把控方向，推把和顶层台面之间留出空隙，握持时不会蹭碰到台面上放置的物品。行走机构选用四个万向脚轮，脚轮支架通过螺栓固定在底部框架的四个角点，安装位做局部补强，避免长期承载后安装孔出现变形；其中脚轮带刹车结构，停靠在工位旁、货架边或者斜坡位置时，可以踩下刹车锁止滚轮，防止装车、卸件过程中车体意外滑移。在建模过程中，层板采用钣金折弯的工艺思路展开，

　　整块板材裁切后沿四边折弯形成围边，折弯角处做工艺收口，不需要额外焊接大量挡边，既减少加工工序，也让台面整体平整，清洁切屑、擦拭油污时没有多余的卫生死角。立柱和层板之间通过连接件锁紧，整体结构可以拆解为层板组件、立柱组件、推把组件、脚轮组件四个大模块，在厂区内转序、入库存储时，能够部分拆分后堆叠摆放，降低空车存放占用的空间。实际使用场景覆盖机加工车间的工序间转运：把数控车床加工完成的小型轴类、法兰零件从设备旁转运到检验工位，也可以作为维修班组的随行工具车，随车携带拆卸下来的螺栓、易损备件与检修工具，在设备故障点位之间移动作业；在仓储区域，它可以承担拣货辅助平台的作用，拣选人员把从货架上取出的零散货品临时分层摆放，不同品类、

　　不同工序的物料可以分开放置，避免混料。设计阶段校核重心时，把最重的载荷工况设定为下层满载、中层次之、上层放置轻量物件，整车合成重心始终落在四个脚轮围成的支撑轮廓内部，哪怕在推行中急停、小角度转向，也不会出现翘轮倾向。层板表面做哑光硬质处理，普通的刀具、钢制工件放置上去不容易打滑，轻微的磕碰也不会轻易留下凹痕。整车没有复杂的传动与电控结构，所有零部件都采用常规的管材、钣金件与标准脚轮，加工门槛低，维护时仅需要定期检查脚轮转动是否顺畅、紧固件是否松动，在多品种小批量的生产场景下，这类简易可靠的转运工装往往比复杂的自动化输送设备更适配零散、多变的物料流转需求，结构建模时把所有安装孔位、管件对接位置都按实际装配公差预留，后续出工程图即可直接投入下料、折弯与焊接组装。
