多模块堆叠式电机驱动控制板

　　这块多模块组合式控制板的建模工作，核心出发点是给小型移动机器人、多轴教学实验台以及桌面级自动化装置的结构设计阶段，提供可直接干涉检查的硬件数模依据。实际项目里做电控仓布局最容易踩的坑，就是只拿到PCB的二维尺寸图，忽略了板上插接模块的凸起高度、接插件出线方向和周边固定件的空间冲突，等到钣金折弯完、立柱锁完才发现端子插不进去、线束走不通，返工成本远高于前期把三维数模核对一遍的投入。

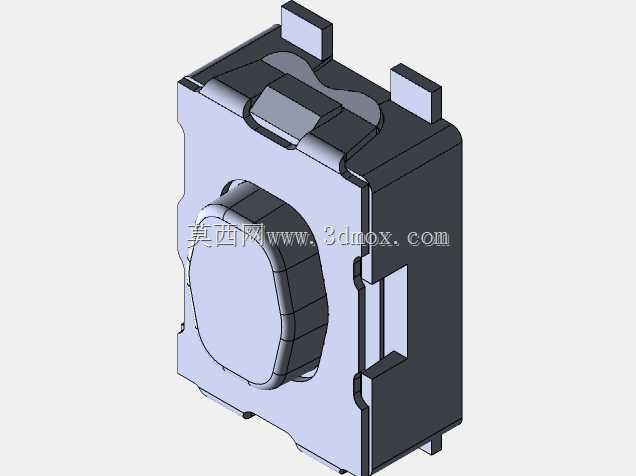

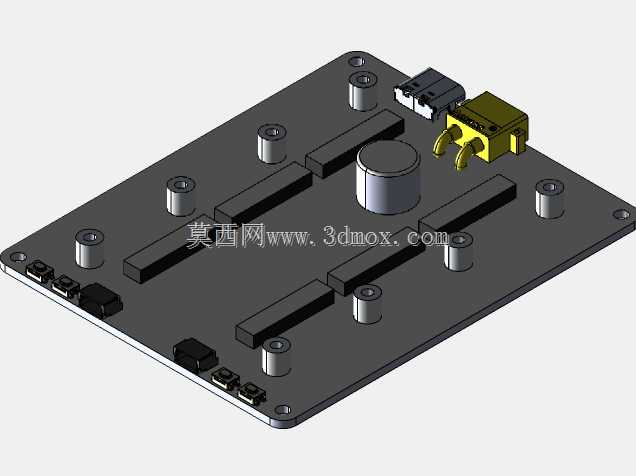

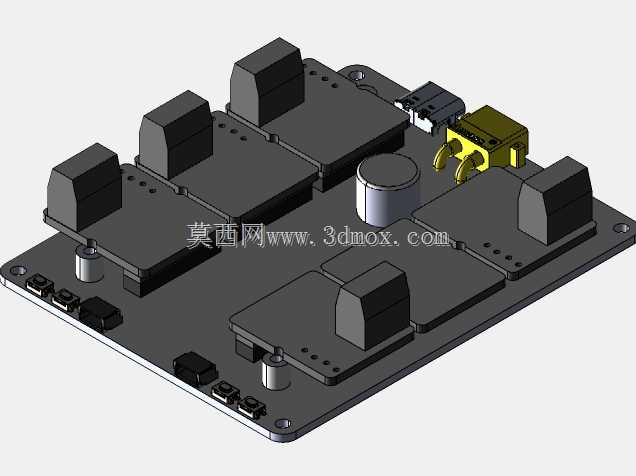

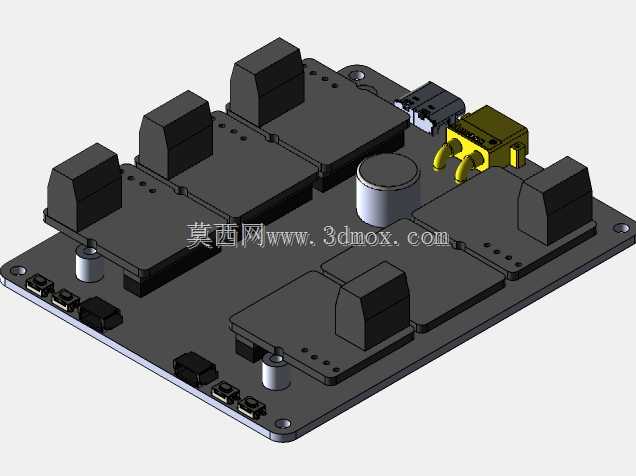

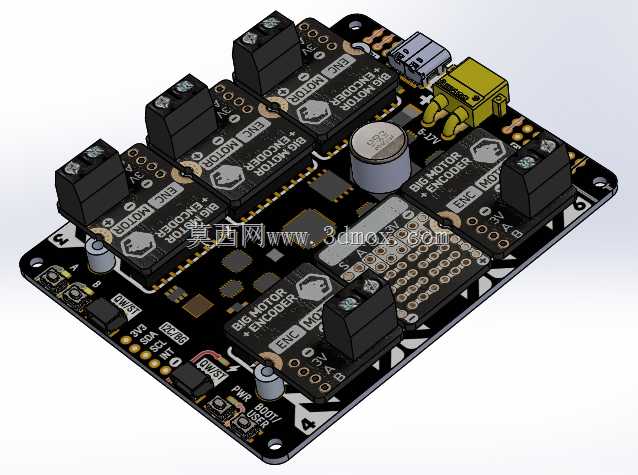

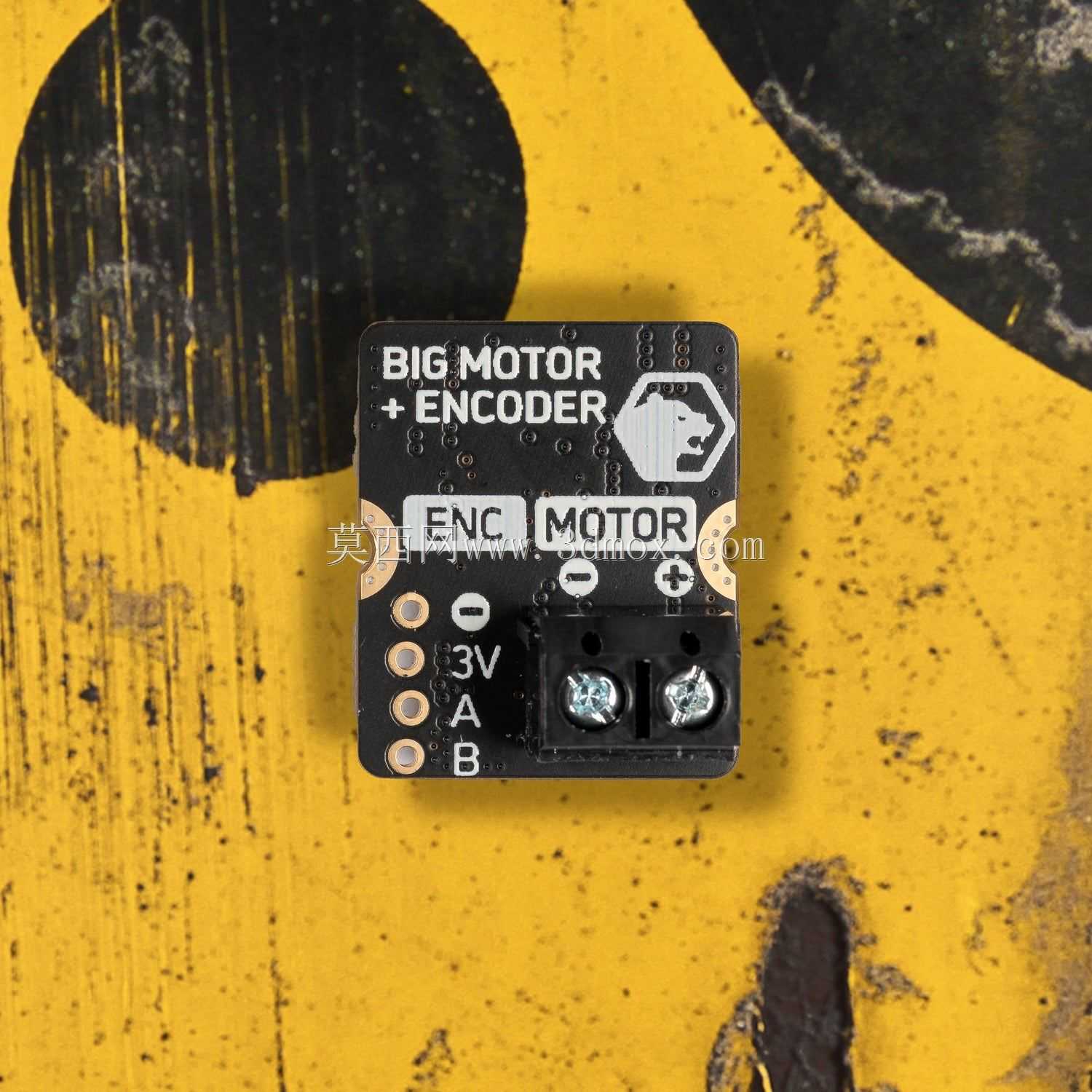

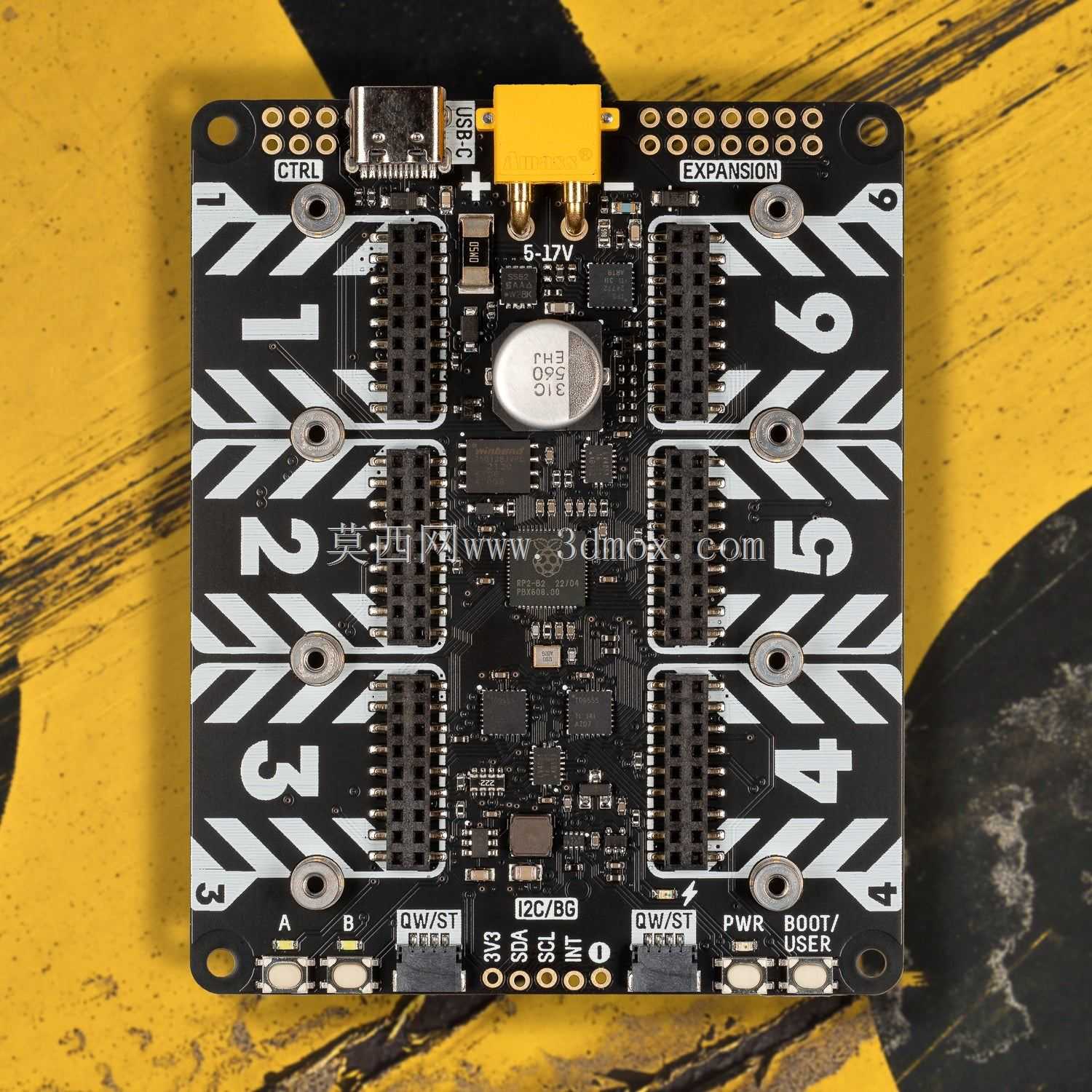

　　从板卡本身的功能逻辑来看，基底主板承担供电分配、通讯转接和外设接口扩展的作用，板上预留的多组插槽可以同时搭载四路大电机驱动模块与配套编码器采集单元，每一块驱动子卡都通过板边连接器和主板实现信号与功率通路的对接，不需要额外飞线。这种模块化堆叠的设计思路，本质是把驱动功率部分和主控接口部分解耦：用户如果只需要驱动两路电机，就只插两块子卡，后续扩展轴数时直接补插模块即可，不用更换整块主控板；不同功率等级的驱动子卡也能按需替换，适配不同额定电流的直流电机、步进电机，不用为了单一功率需求重新设计整板。

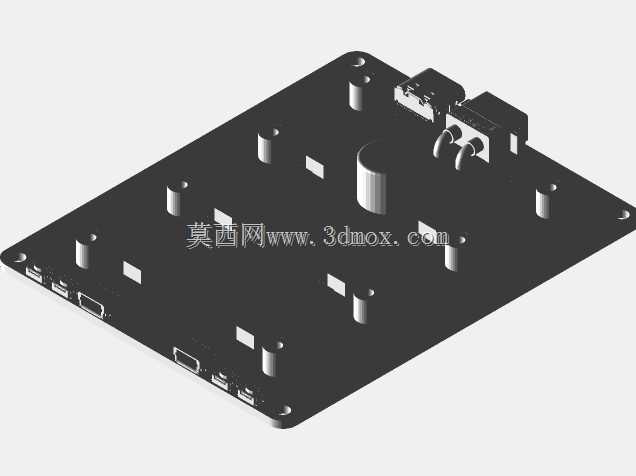

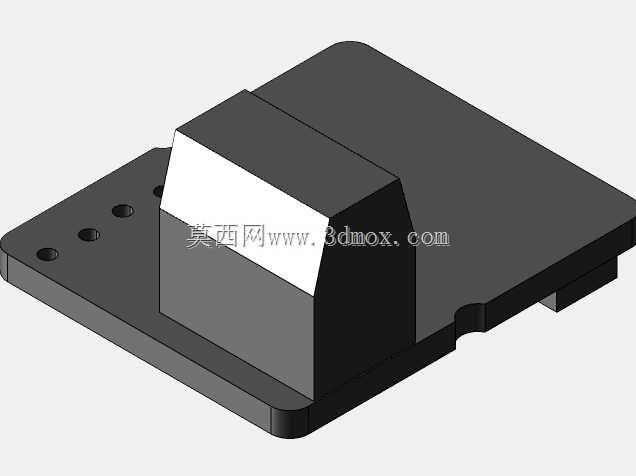

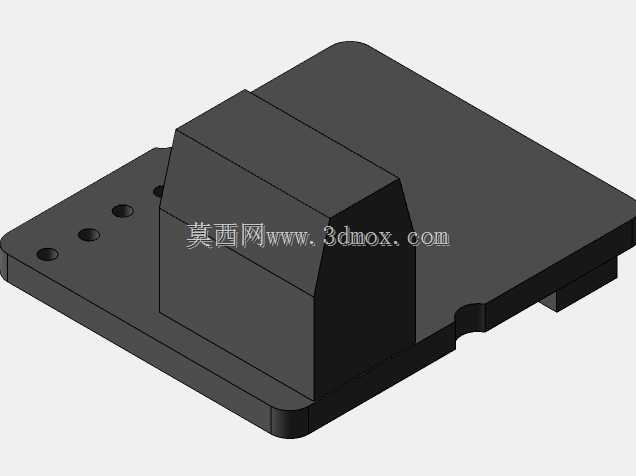

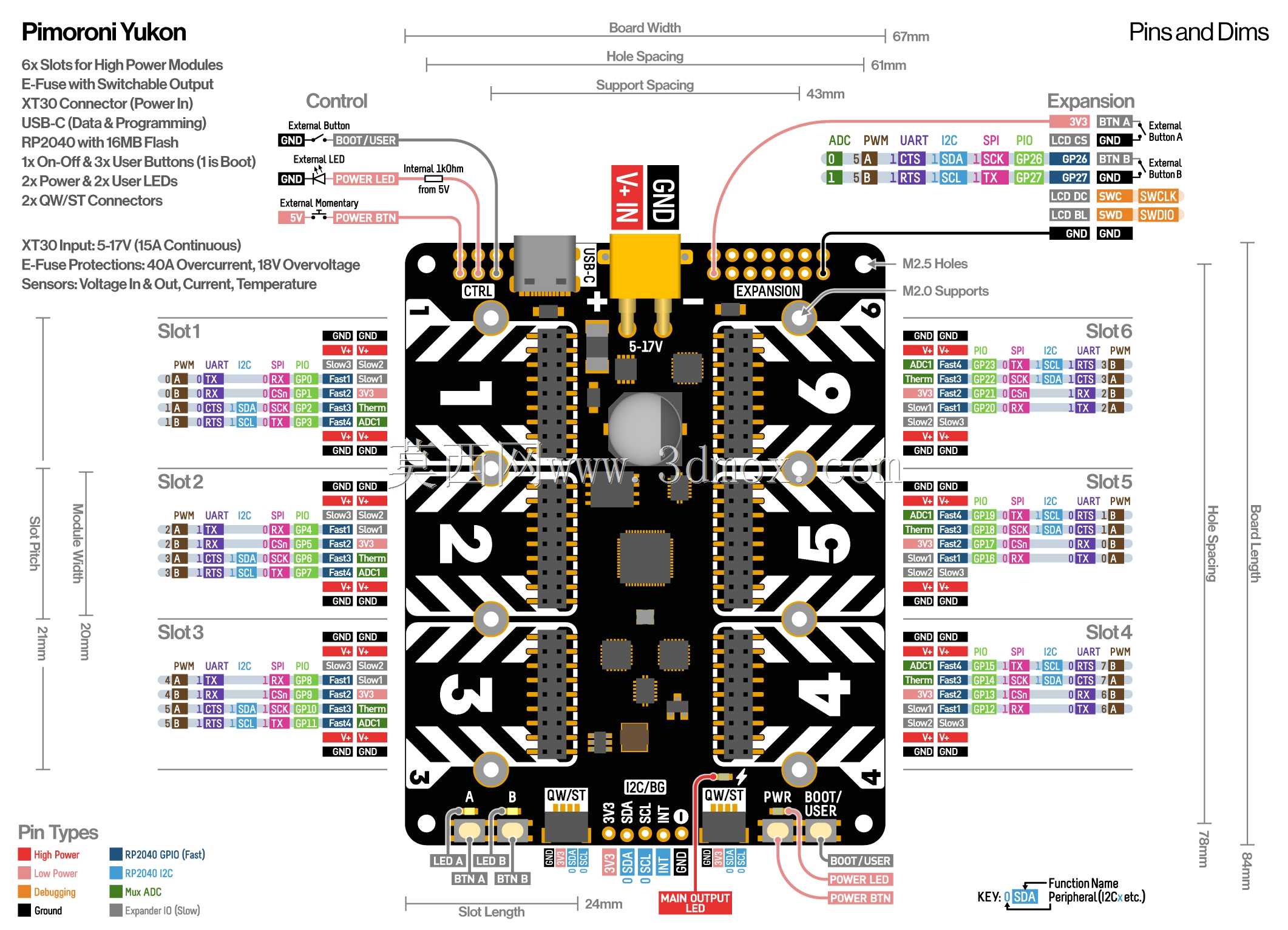

　　建模过程中首先锚定的是PCB基板的外轮廓与安装孔位，四个角的固定孔孔径、孔边到板边的距离严格按照公开规格绘制，保证数模导入装配体后，锁铜柱或者装支撑隔离柱的位置完全对齐实际硬件。板上最高的部件是顶部插接的大电机驱动模块，其顶端到PCB板面的总高度是布局时的第一控制尺寸，电控仓内部的净空高度必须大于这个数值，再预留至少3mm的线束插拔余量；最矮的区域是板载贴片元件区，电容、电阻、芯片的最高凸起高度远低于插接模块，这部分区域上方如果要走扁平排线或者贴装绝缘麦拉片，只需要留出1mm左右的间隙即可。

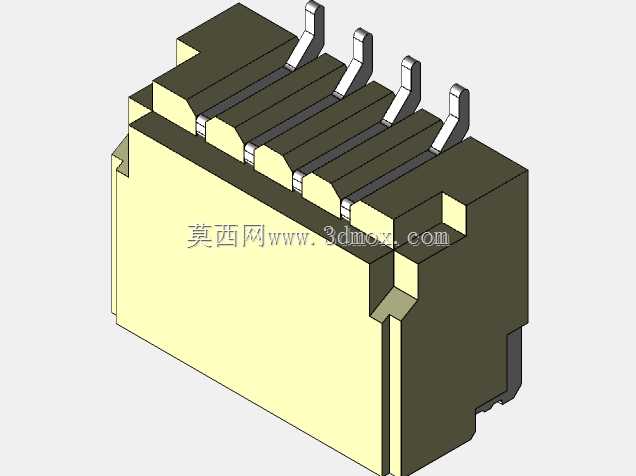

　　接口部分的空间边界同样是建模重点：板侧的USB通讯接口、电源输入端子、外接传感器排针的朝向都做了1:1还原，设计外壳的时候，接口对应的开孔位置不能和模块外壳发生重叠，尤其是电源端子的接线螺钉操作空间，要保证螺丝刀可以垂直伸入锁紧导线，不能被外壳侧壁挡住。板上电解电容的圆柱外形、顶部的防爆刻痕也做了简化还原，电容周边3mm范围内不要布置硬质结构件，避免装配时挤压电容外壳造成电解液泄漏风险。

　　实际应用场景里，这类板卡常被安装在小型AGV小车的底盘上层、六自由度机械臂的基座内腔、教学用步进电机实训台的安装背板上。做底盘布局时，驱动模块的散热面要朝向预留的通风通道，不要把模块完全封在密闭塑料壳里，大负载运行时驱动芯片的发热量会通过模块基板散出，留出对流空间能大幅降低过热保护触发概率；编码器接口的排针要靠近电机侧的线束出口，减少编码器信号线的走线长度，降低脉冲信号被功率线干扰的概率。

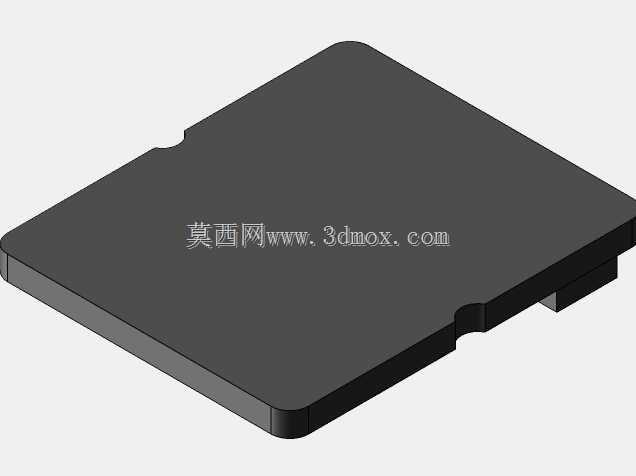

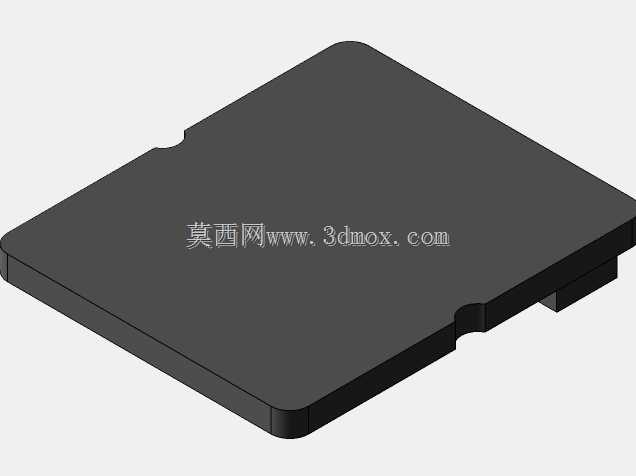

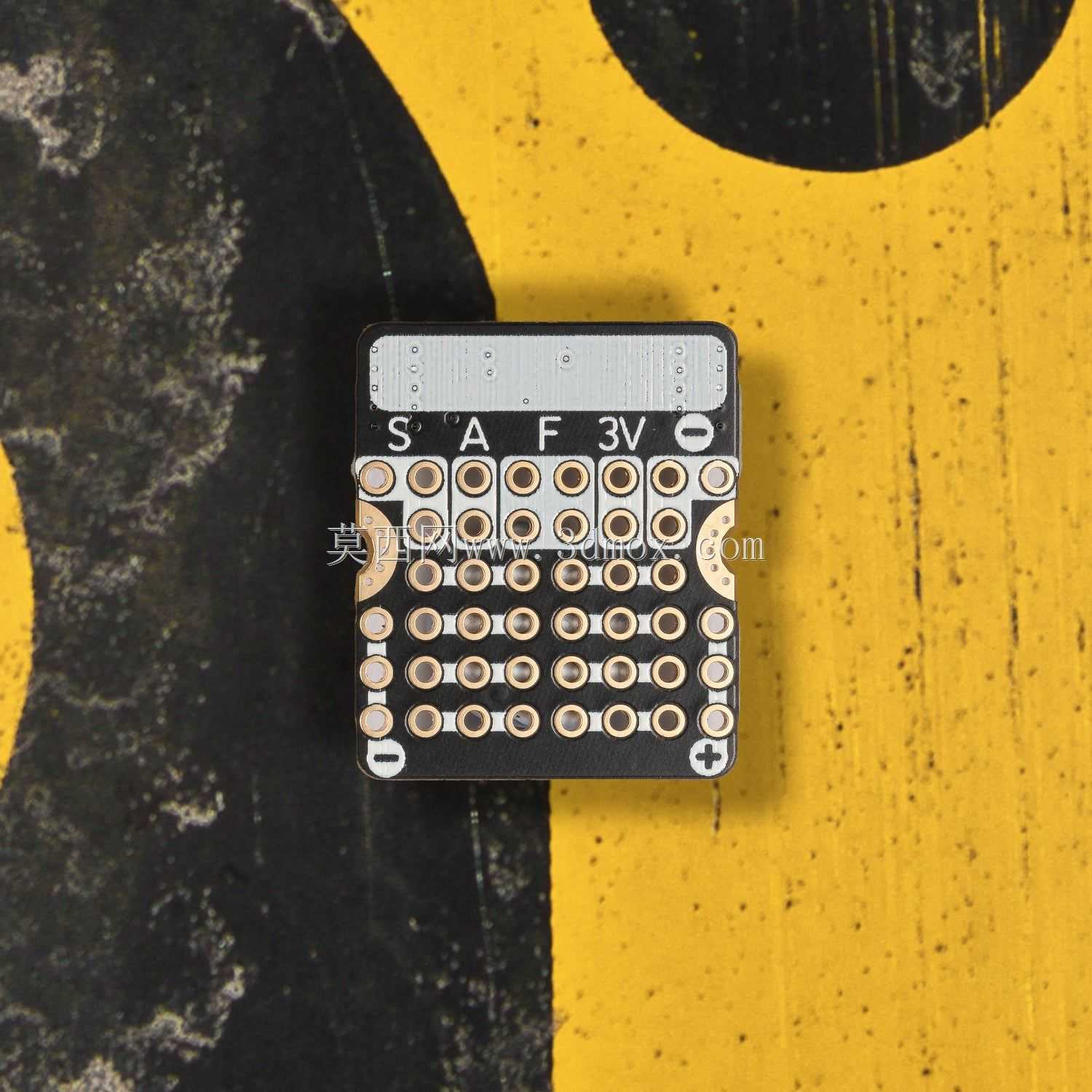

　　数模里把每一块可插拔子卡都做成了独立零件，在装配体里可以按需隐藏不需要的模块，模拟不同配置下的实际占用空间，比如做两轴小车的布局时，就可以把多余的两路驱动子卡隐藏，直接查看空出来的板上区域能不能加装陀螺仪、蓝牙通讯模块等扩展外设。板表面丝印的引脚标识、端口标记也在模型外观上做了对应体现，做设备装配指导书的时候，可以直接截取数模视图标注接线位置，不用再单独拍摄实物照片标注，工艺文件的制作效率会高很多。

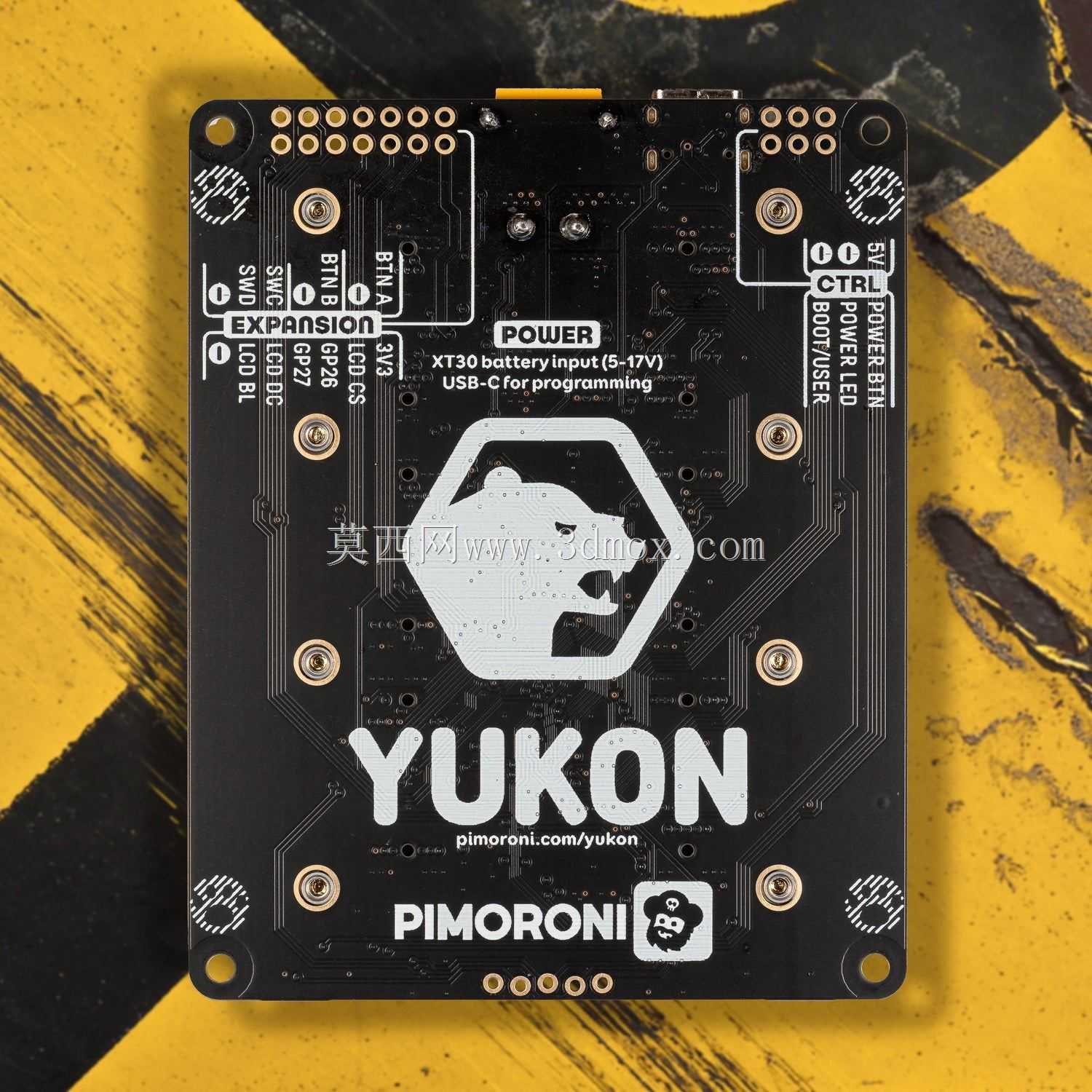

　　安装边界方面，PCB板下方建议预留5mm以上的离地间隙，避免板底焊点接触金属安装板造成短路，支撑铜柱的推荐高度就是6mm，刚好满足绝缘间隙要求。板卡四周不要紧贴其他金属构件，留出至少2mm的侧边间隙，方便组装时手指按压模块完成插拔，也给后续维修更换子卡留出操作空间。整套数模的几何精度完全可以满足结构干涉检查、外壳开孔定位、安装支架设计的全部需求，不用再反复对照实物测量尺寸。
