BoxfordAUD普通车床逆向扫描结构

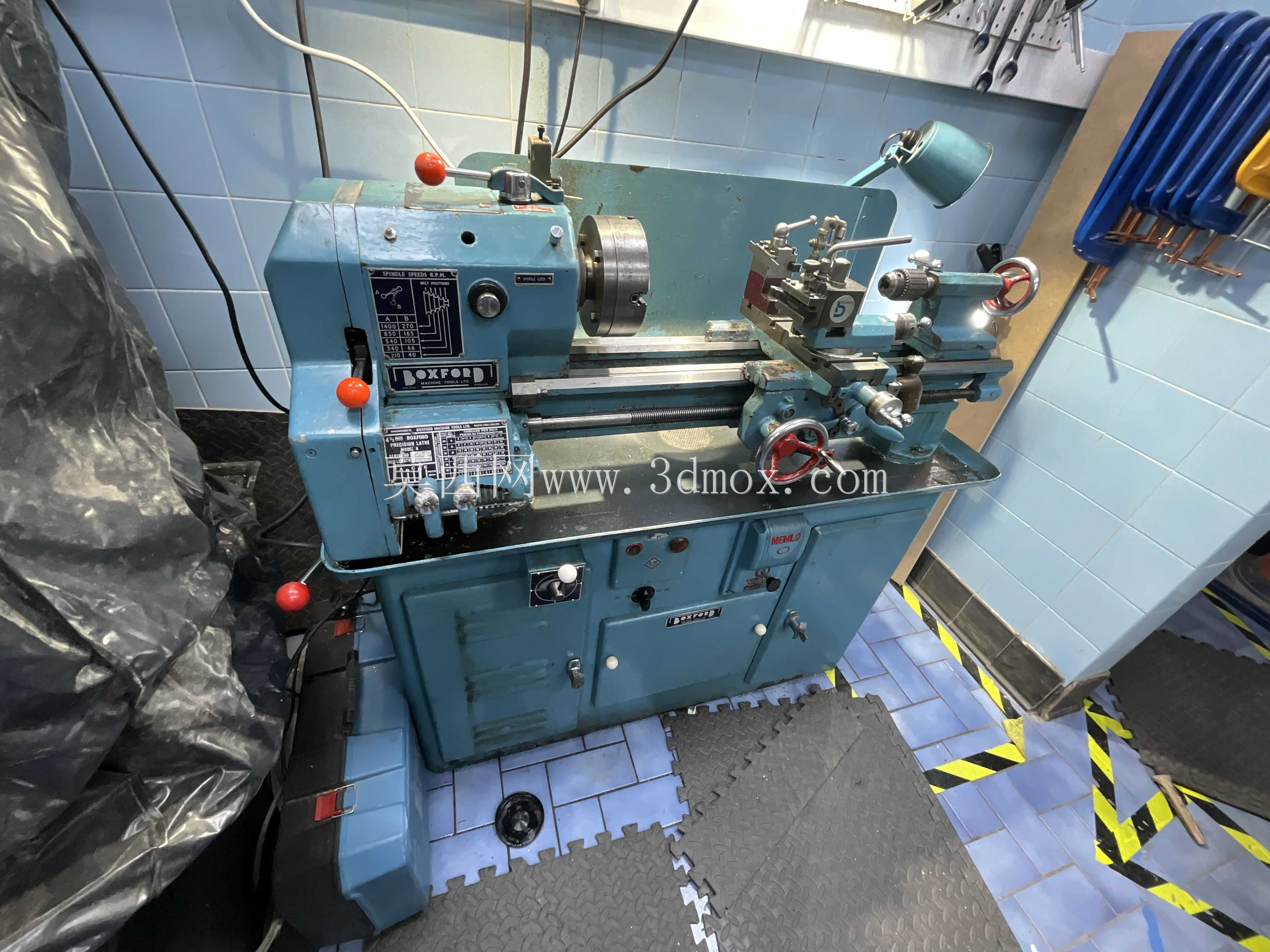

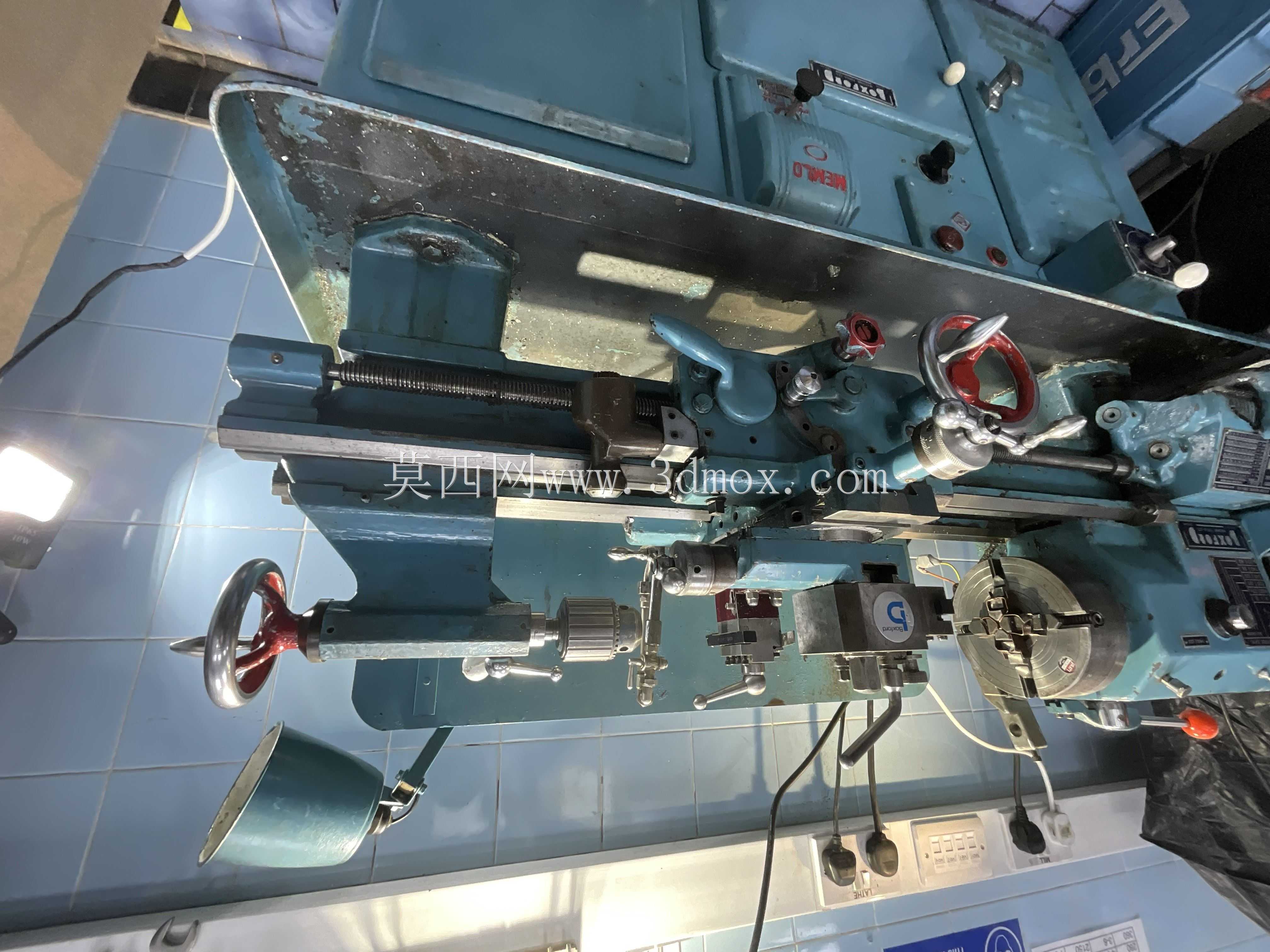

　　这套三维数据围绕一台小型普通卧式车床的整机外形展开，重点保留床身、主轴箱、溜板箱、刀架、尾座、导轨、手轮、护罩及底部支撑区域的空间关系，适合用于车间设备布置、教学演示、老旧设备逆向校核和机床外围改造方案沟通。扫描对象属于典型的中小型金属切削设备，主要承担轴类、盘套类零件的回转加工任务，可完成外圆、内孔、端面、锥面、螺纹及成型面等基础车削作业，在维修车间、职业院校实训区、小批量加工单元和工具制造场景中都比较常见。

　　从实际使用角度看，这类车床的核心价值在于结构直观、操作路径短、装夹调整灵活。工件通过主轴端卡盘或夹具带动旋转，刀具安装在刀架上，由纵向和横向进给机构控制切削位置；尾座可沿导轨移动，用于长轴件顶持或钻头、铰刀等孔加工工具支承。整机布局遵循操作者面向主轴箱和刀架的站立方式，前方需要留出溜板移动、手轮操作、排屑观察和工件装卸空间，后侧与侧侧则要考虑维护、电气连接和安全距离。三维外形数据能够在厂房规划阶段提前校核这些边界，避免设备进场后出现通道过窄、门体干涉或维修空间不足的问题。

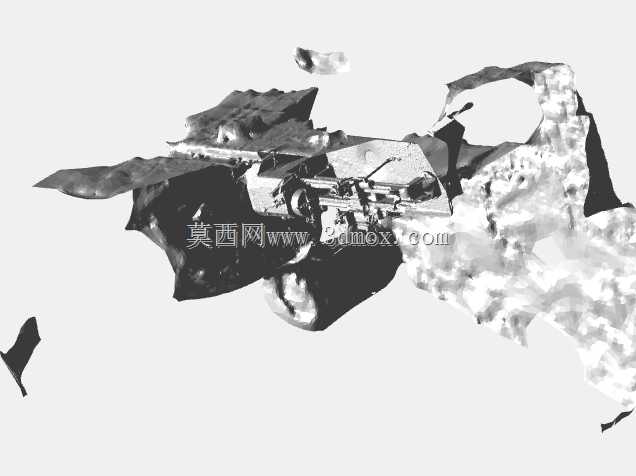

　　建模表达上，数据以摄影测量得到的点云/网格结果为基础，外形轮廓覆盖主要可见部件，但局部细小管线、铭牌、紧固件和深腔结构受拍摄角度、反光表面与遮挡影响，存在残缺或噪声。工程使用时不宜直接把扫描网格当作精密加工件图纸，而应将其作为空间包络和装配参考：先依据床身导轨、主轴轴线、尾座中心线等关键几何特征建立基准，再对箱体、护罩、手轮、手柄和底座等区域进行分块整理；对于影响运动干涉判断的刀架行程、尾座滑移范围、卡盘回转半径和床身长度方向边界，应结合实物复测后修正。

　　外形尺寸方面，扫描结果存在比例放大现象，网格尺寸约为真实车床的两倍，因此在导入装配环境前必须先完成单位和比例校正。校正不能只依赖单一外观点，建议选取床身导轨间距、主轴中心到底座安装面高度、尾座套筒轴线高度、手轮直径等可实测位置进行交叉比对。安装边界则应按设备最大外形加操作维护余量考虑：长度方向包含床头箱、床身和尾座外伸位置，宽度方向包含手轮、手柄、护罩及操作者站位，高度方向包含最高手轮、吊动部件和上方照明或管线空间。底座落地区域还要结合水平调整、垫铁布置、地脚位置、排屑盘和切削液收集方式判断。

　　在设备改造场景中，这类扫描数据可用于防护罩设计、冷却管路避让、气动或电动送料机构加装、安全联锁位置确认、教学仿真模型搭建以及数字化车间展示。若要进一步生成可加工的结构模型，应在扫描外形内部补充传动链、轴承支承、丝杠螺母、夹紧机构和润滑路径等设计信息；若仅用于布局和展示，则保留整机外轮廓、操作件位置和运动包络即可。对结构设计人员而言，最关键的不是追求表面网格的细碎完整，而是抓住主轴轴线、导轨面、安装基面和人员操作面这些决定设备使用的硬约束，使逆向数据能够稳定服务于选型、布置和改造决策。
