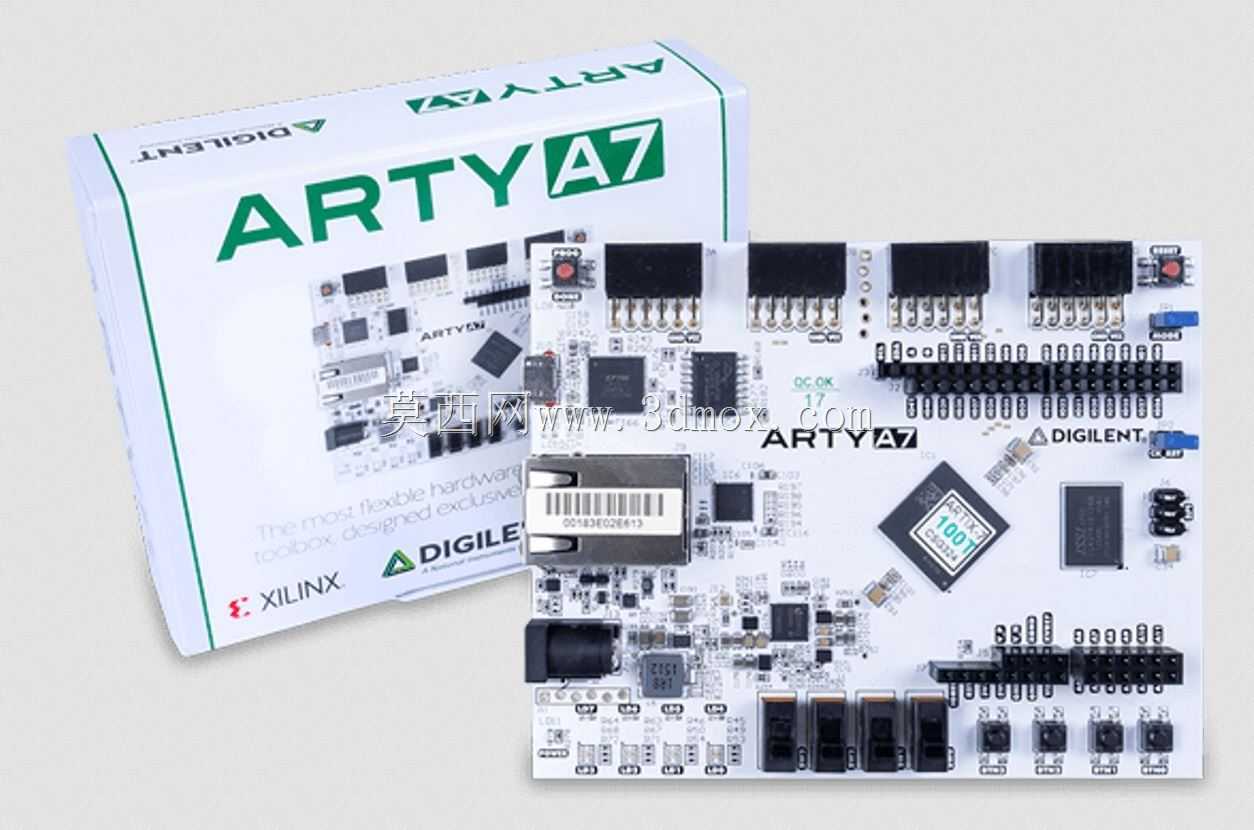

在嵌入式系统原型验证、数字逻辑教学、工业控制前端算法部署以及高校电子类课程实验场景中,FPGA开发板承担着把HDL逻辑设计、软核处理器、外设驱动从仿真环境落到真实硬件上的作用。这块Arty A7开发板围绕Xilinx Artix-7系列器件搭建,板卡布局把高速逻辑资源、常用通信接口、电源管理和人机交互元件集中在一块矩形PCB上,适合做中小型数字系统的快速验证。

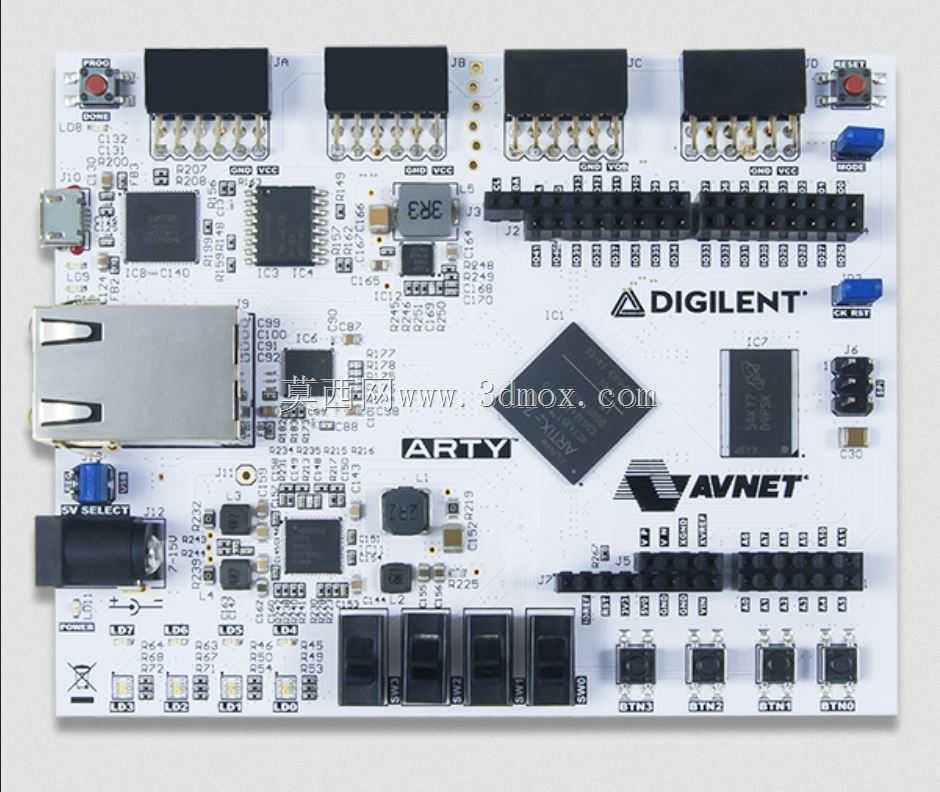

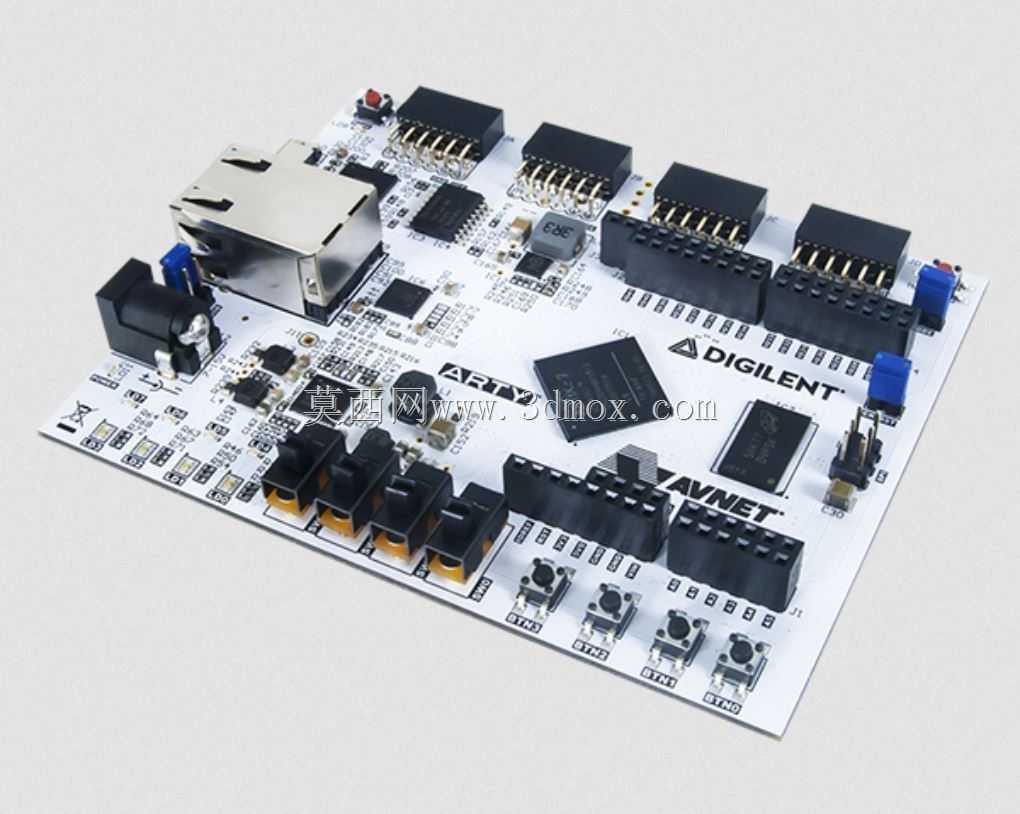

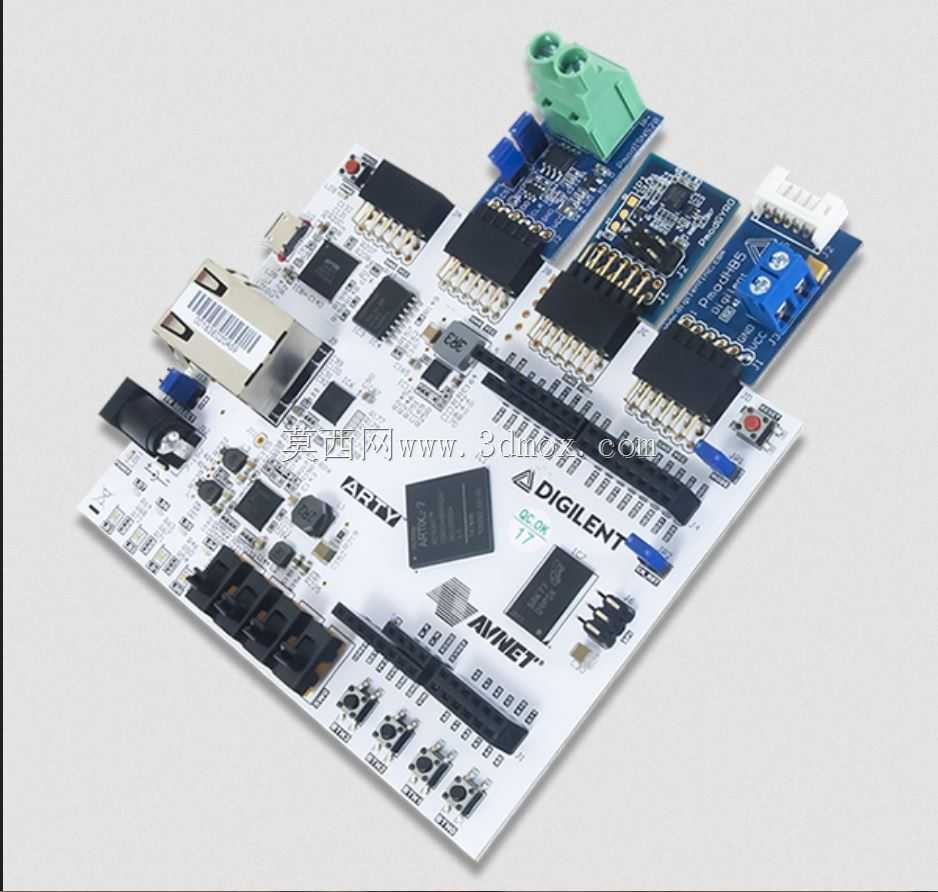

从板面布置看,核心FPGA芯片位于板卡中部偏左区域,周围按信号流向和使用频率安排外设。以太网接口放在板边,便于网线插拔;USB、电源接口沿侧边布置,减少线缆对上方排针操作的干扰;多组双排排针分布在板卡两侧,把FPGA可用I/O引出,方便连接面包板、杜邦线或自定义扩展板。板上还布置有按键、拨码开关、LED指示灯和复位元件,能够在不外接额外模块的情况下完成基础输入输出调试。
结构设计上,板卡四角预留安装孔,孔位与常见开发板固定方式兼容,可直接装入亚克力外壳、实验台支架或设备内部的控制仓。建模时需要重点控制PCB外轮廓、安装孔中心距、接口突出高度以及排针间距,因为这些尺寸决定了它能否与外壳、线束和扩展模块匹配。以太网口、USB口和电源插座属于板边高元件,三维布置中要保留插拔空间;排针顶部高度也要与外壳开窗位置对齐,避免外壳压到跳线帽或连接器。

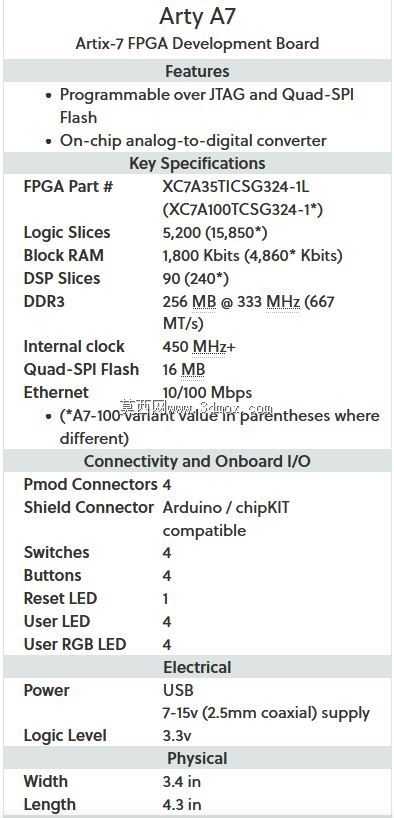

功能层面,Artix-7器件提供逻辑单元、Block RAM、时钟资源和可配置I/O,能够实现并行数据采集、PWM输出、通信协议解析、图像预处理、电机控制逻辑等任务。板载电源链路把外部输入转换为核心电压、辅助电压和I/O参考电压,布局时去耦电容靠近芯片电源引脚,以降低瞬态压降和噪声影响。时钟源靠近FPGA时钟输入脚,有利于缩短高速时钟走线。
在三维结构协作中,这块板卡模型不仅用于外观展示,也可作为设备内部干涉检查的参考。把开发板放入整机装配后,工程师可以核对网线、USB线、电源线的弯曲半径,检查侧面排针是否被支架遮挡,评估上方散热空间以及外壳按钮与板载按键的对位关系。对于教学实验箱,还可以依据板卡高度设计压板、限位柱和走线槽,使运输和反复插拔过程中板卡不发生明显位移。

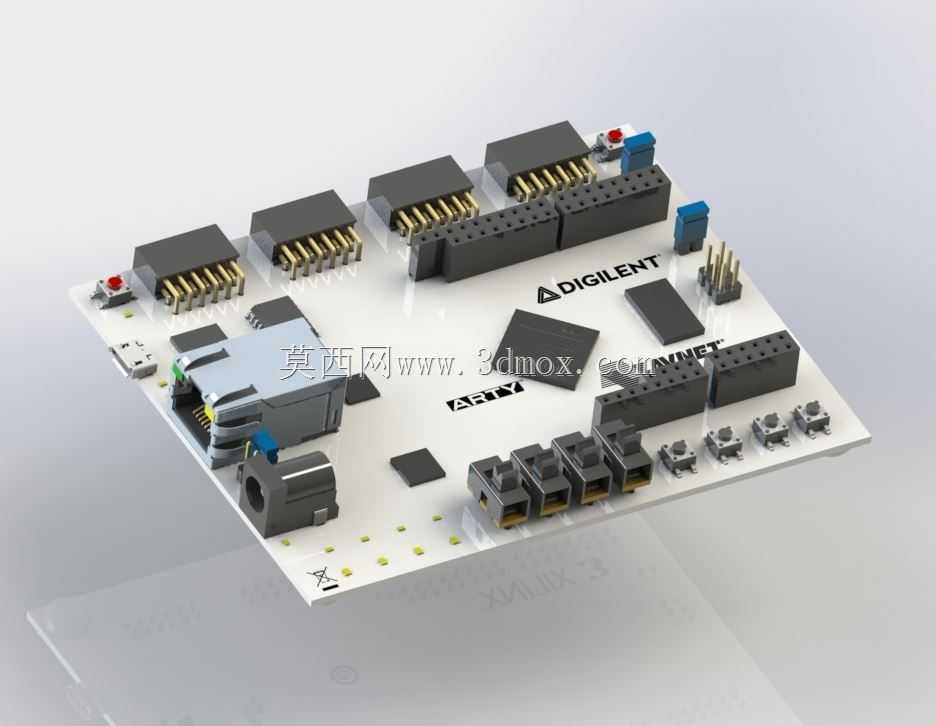

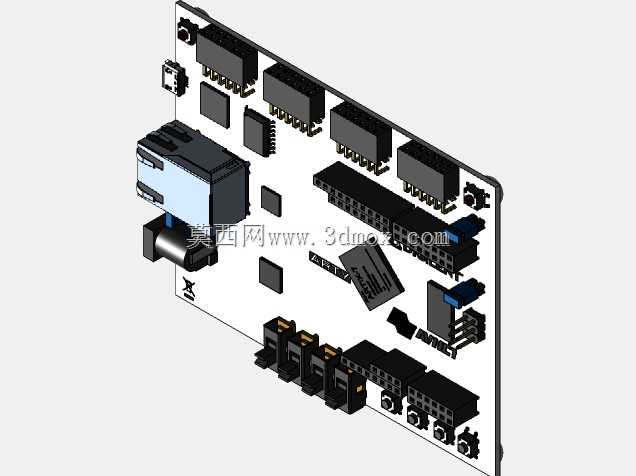

建模表达保留了PCB丝印、连接器、网口、排针、电容、按键和接口的相对位置,能够反映真实装配关系。进行机构设计时,不建议只按平面丝印图估算空间,因为网口、插座和排针在高度方向上差异明显;若忽略这些立体边界,外壳加工后容易出现接口无法插接、固定柱顶住元件或指示灯被遮挡的问题。该板卡的三维结构对硬件验证平台搭建、实验装置封装和嵌入式控制设备布局都具有直接参考价值。
