2.35米宽幅旋耕碎土农用机具

　　这套宽幅旋耕碎土机具主要配套中等马力轮式拖拉机使用，面向大田块播前整地、果园行间浅耕、牧场表层松土以及秸秆留田后的碎土混拌作业。整机采用后悬挂三点连接布局，上部中央拉杆座与下部两个下拉杆铰接点的相对位置，按照常规农用拖拉机后悬挂挂接区间布置，挂接后机具重心落在拖拉机提升臂承载范围内，转场时可由液压提升机构将整机抬离地面，避免刀辊与田埂、碎石路面发生磕碰。作业状态下机具横向展开宽度覆盖2.35米作业幅宽，单趟行进即可完成较大宽度的土层切削，相邻作业幅之间只需保留少量重叠量，就能避免漏耕，长条形地块往返作业时的空行程占比明显降低。

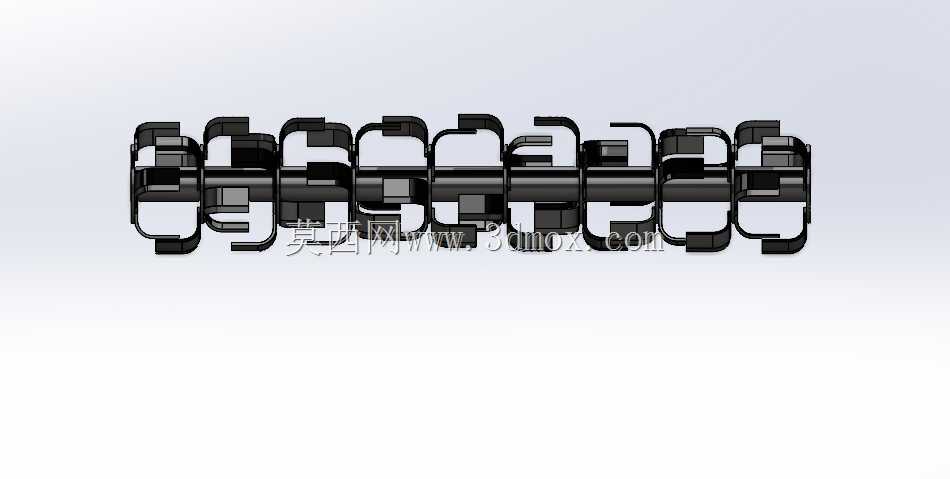

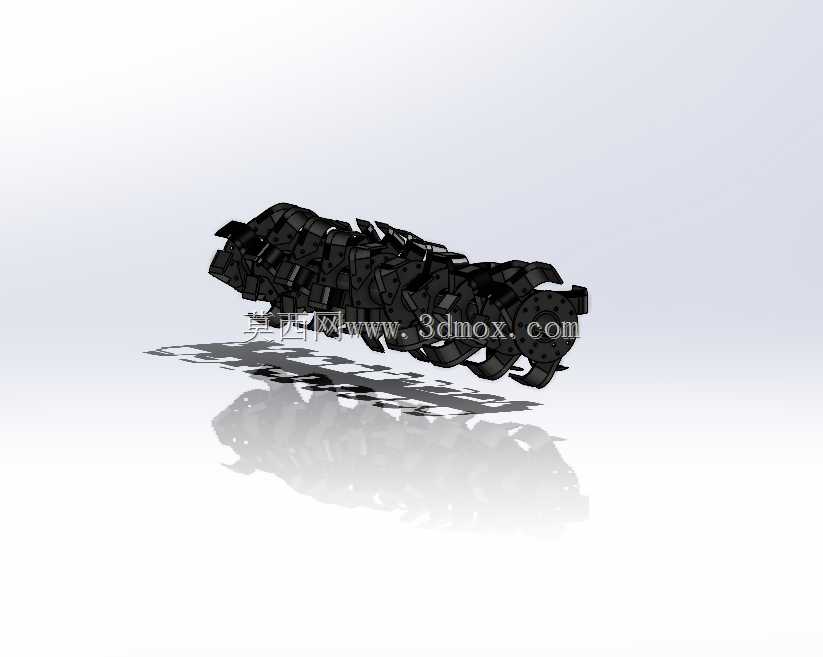

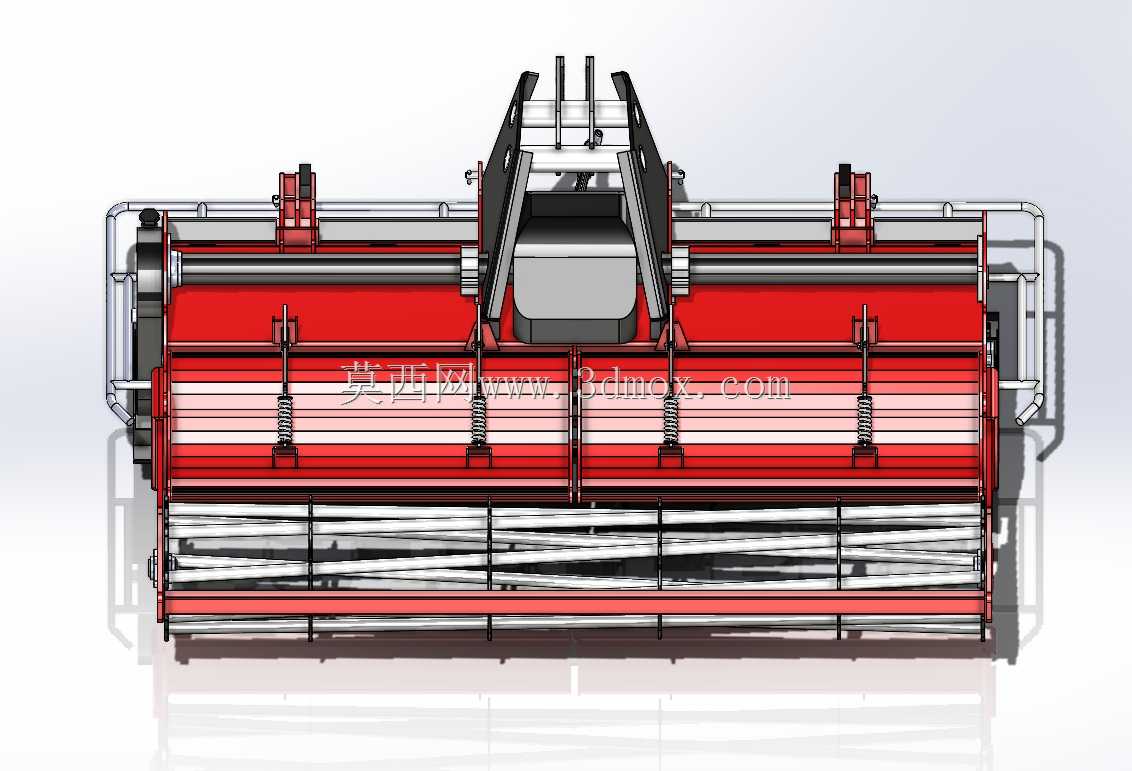

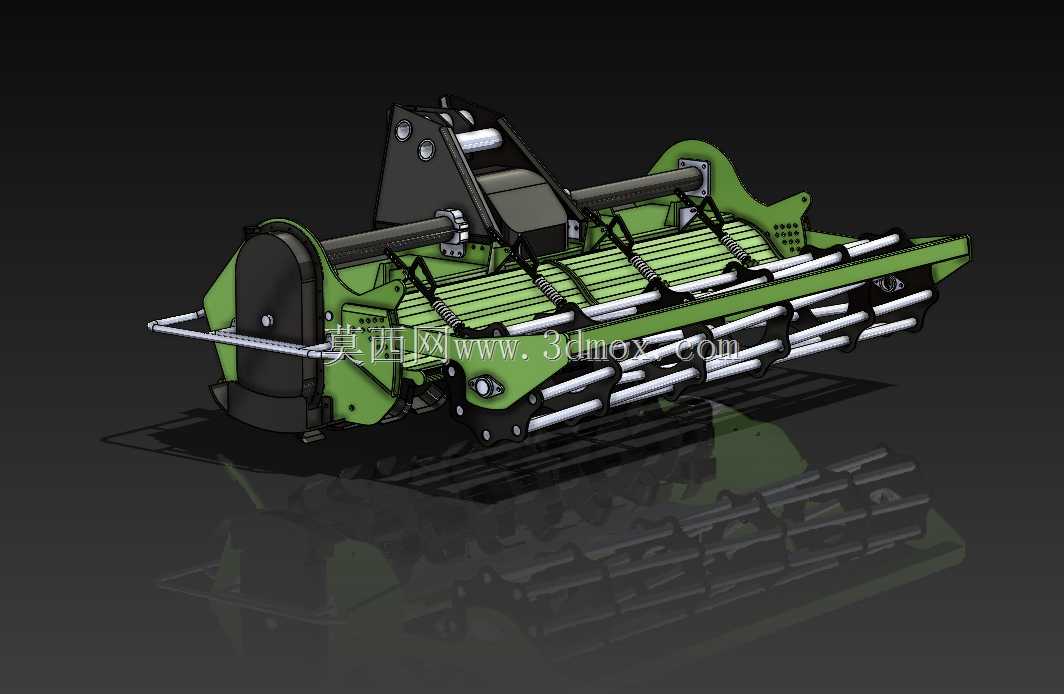

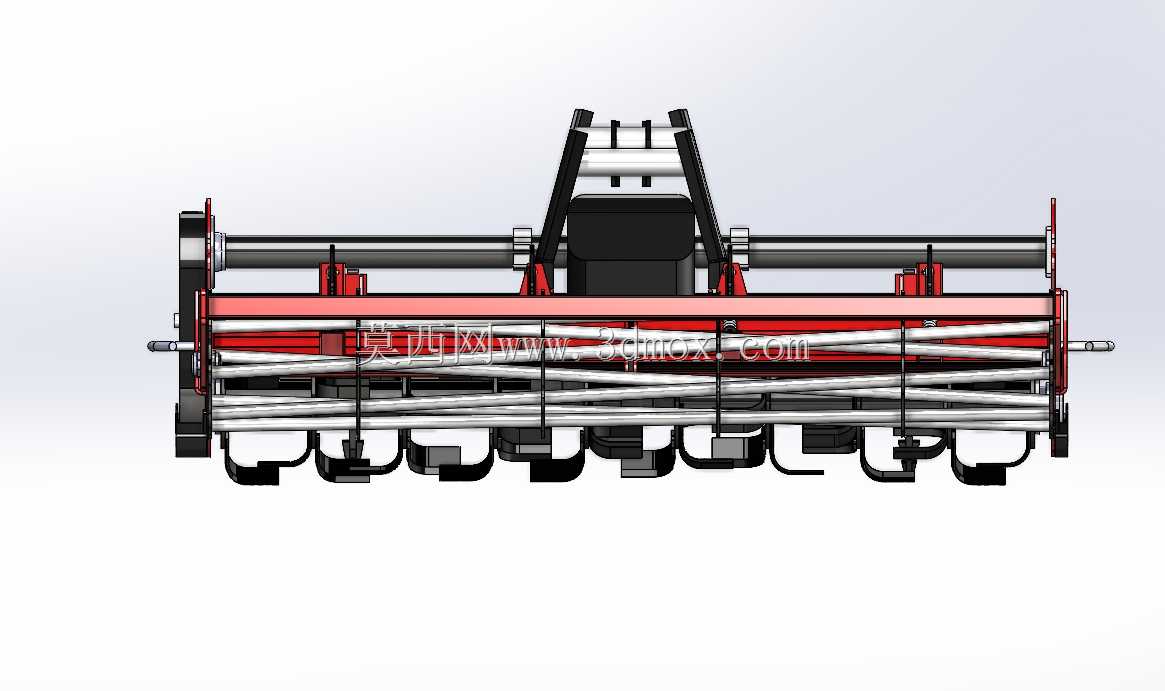

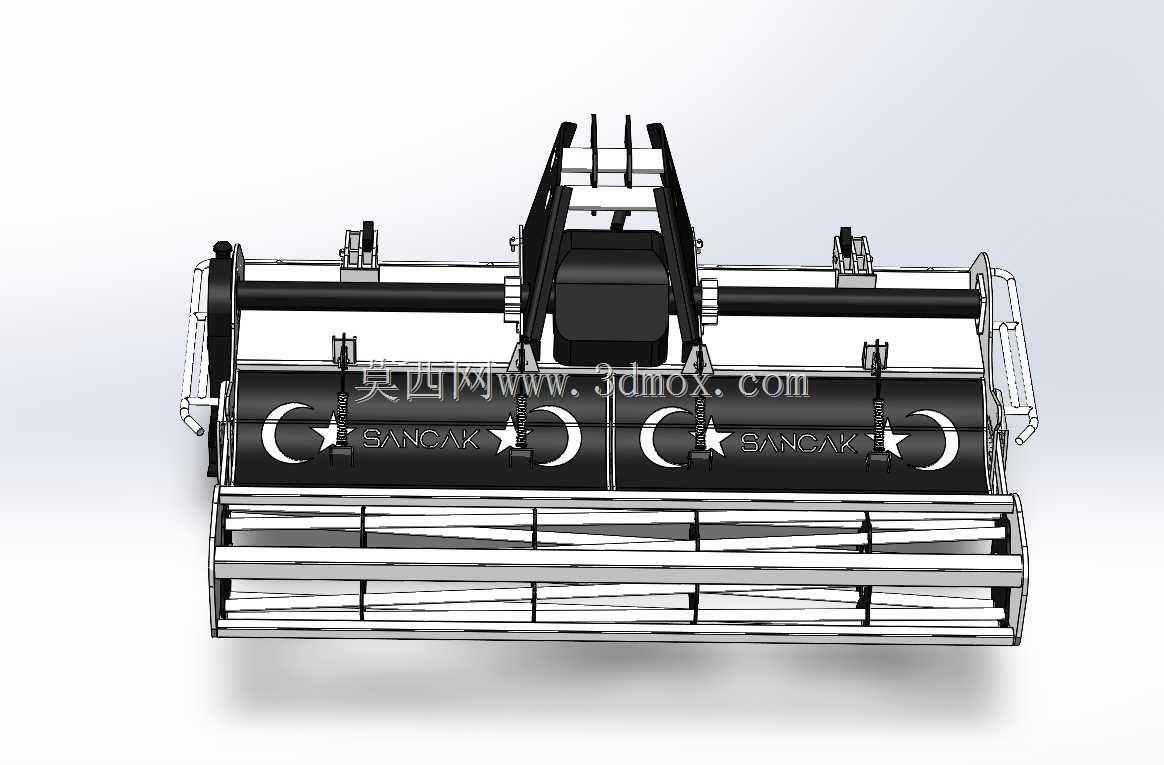

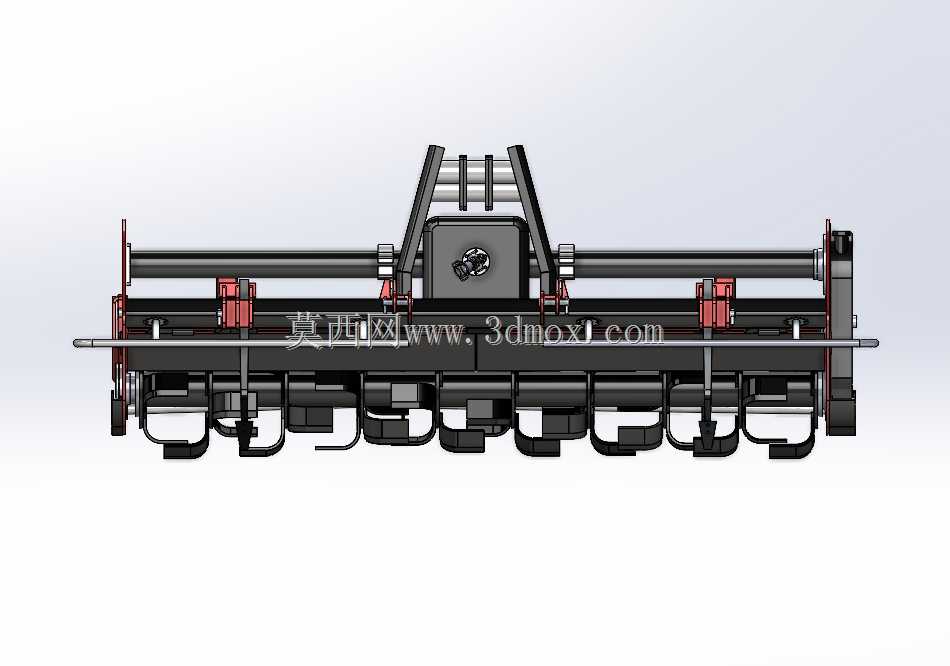

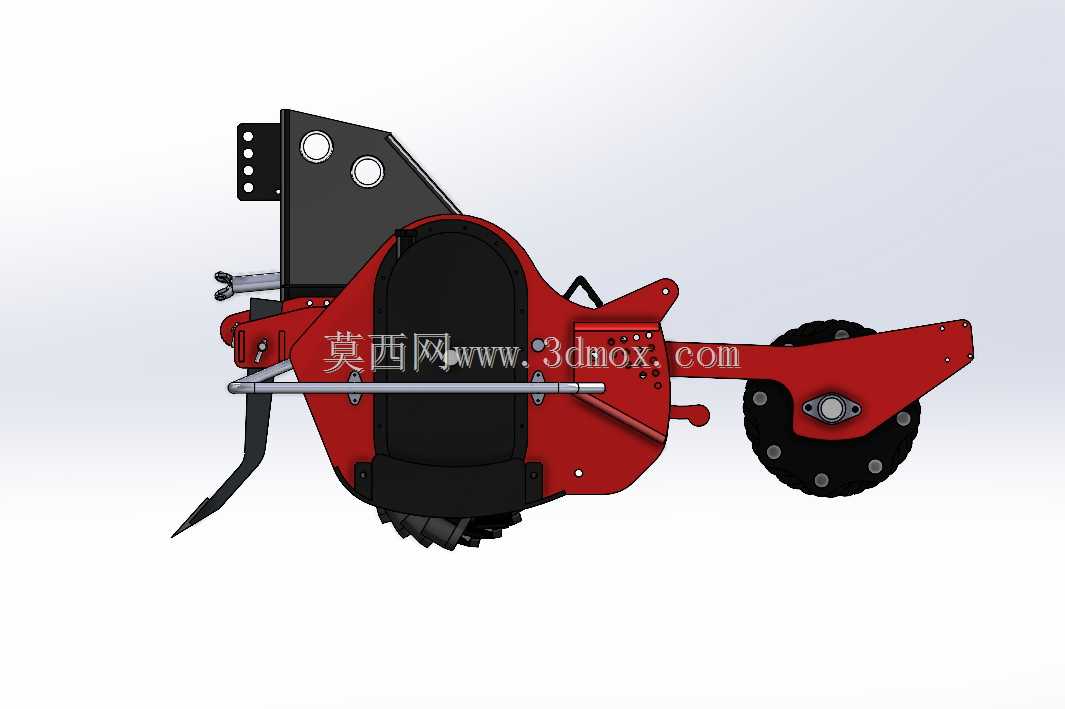

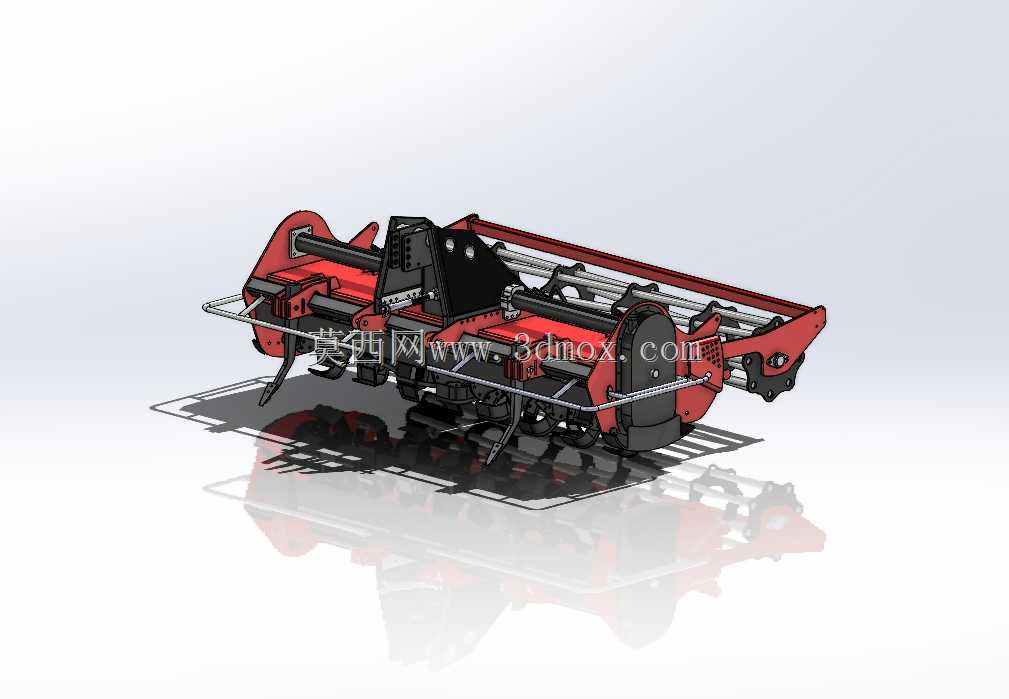

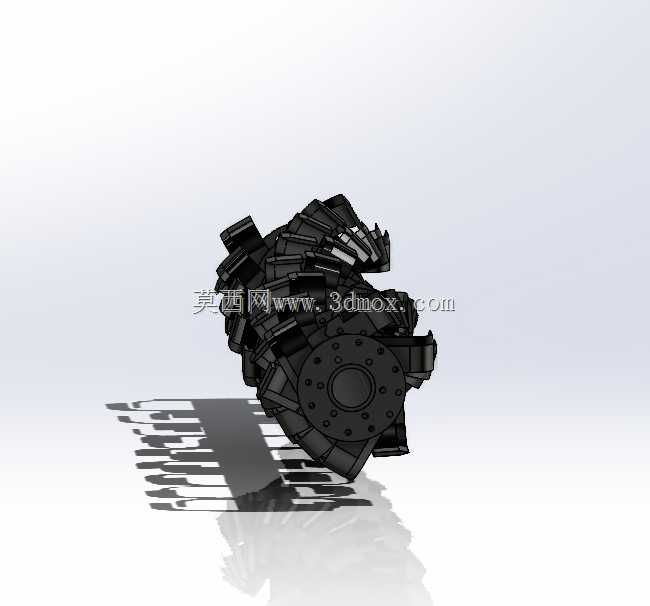

　　从结构分层来看，机具上部为悬挂传动机架，中部横向布置主传动箱体与两侧侧板支撑，下部靠前位置是旋耕刀辊工作腔，后侧配套整压碎土辊。动力由拖拉机后输出轴传入中央齿轮箱，经侧向传动链路将扭矩分配至旋耕刀轴，刀轴上按螺旋线排布多组弯形旋耕刀片，刀片回转时逐层切入表层土壤，将板结土块切开、抛起，撞击罩壳内壁后碎裂，同时把地表残留的作物根茬、短秸秆搅入土层，完成松土、碎土、残茬混埋的联合作业。后侧的碎土整压辊由多根横向栅条组成，辊体随机具行进被动转动，一方面把旋耕后起伏的松土层拖压整平，把过大的土块进一步挤碎，另一方面控制耕深，避免刀辊过度下扎，保证整田耕深保持在农艺要求的稳定区间。

　　机架两侧的立式支撑板承担刀轴与整压辊的径向载荷，板件上预留的轴承安装位同轴度要求较高，建模时需保证两侧轴承孔中心连线与刀轴回转轴线完全重合，防止运转时出现刀片扫膛、轴端密封偏磨。上部悬挂架采用三角承力结构，两根斜向支撑梁从中央齿轮箱位置向上收拢至顶部挂接点，拖拉机提升作业时的提升力、作业时土壤反向冲击载荷都通过这组桁架结构分散到两侧侧板，受力路径短，重载工况下机架形变更小。罩壳侧板边缘预留的安全警示与标识安装位，不影响内部刀辊回转间隙，刀片回转轨迹与罩壳内壁之间保留均匀安全间隙，既避免泥土在腔体内堆积堵塞，也防止高速回转的刀片与壳体发生摩擦干涉。

　　田间实际使用中，这类宽幅旋耕设备适配沙壤土、轻黏土等多种常见耕地土质，在旱田播前整地场景下，一次进地即可完成传统犁耕、耙地、平地多道工序的作业效果，减少拖拉机反复进地压实地块的次数。针对秸秆还田地块，刀辊的切削线速度经过匹配，抛起的土块与秸秆碰撞罩壳后混合均匀，不会出现秸秆成团浮在地表影响播种的问题。后部栅条整压辊的间隙设计兼顾碎土与脱土性能，湿度偏高的黏重土壤作业时，泥土不易粘附在栅条之间，辊体转动顺畅，作业后地表形成上虚下实的种床结构，保墒性能更好。

　　安装边界方面，整机挂接后横向宽度需与拖拉机轮距匹配，作业时刀具回转范围不得超出拖拉机轮胎外侧过多，避免地头转向时刀具触碰田边障碍物；提升至最高转场位置时，刀辊最低点离地间隙满足乡村非铺装路面通行要求，整机纵向长度不会遮挡拖拉机后部灯光与警示标识。刀轴两端的轴承座采用外置式布局，日常加注润滑脂、更换磨损刀片时无需拆解主传动箱，维护操作空间充足。侧板与罩壳的连接螺栓全部采用防松结构，承受持续振动载荷时不会出现连接松动。建模过程中所有回转部件均按实际运动关系装配，可直接模拟刀辊回转、整压辊随动、悬挂架抬升的动作逻辑，校验整机在最大耕深、最高提升位置两种极限状态下的部件间隙，排查结构干涉风险，为后续工程出图、零件加工以及挂接匹配提供完整的三维结构依据。
