拖拉机后置液压挂载铲斗作业属具

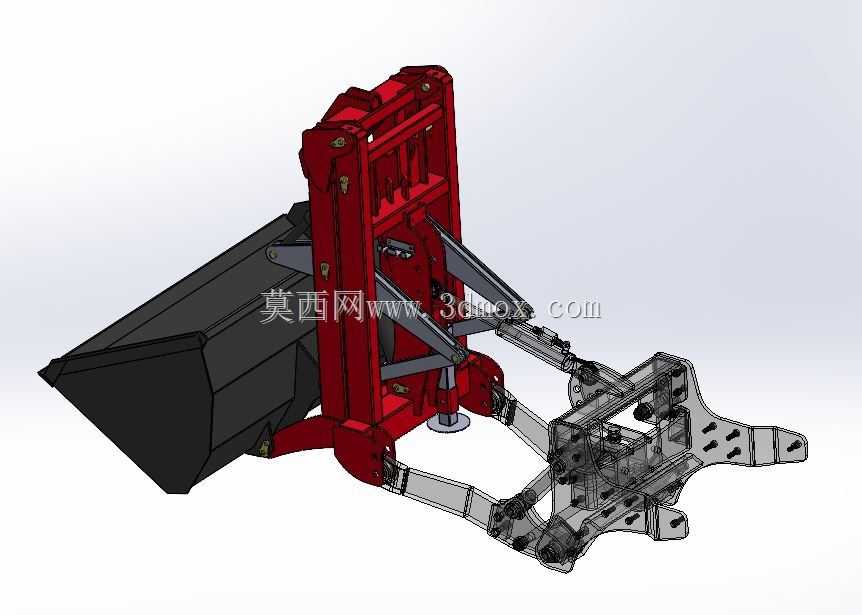

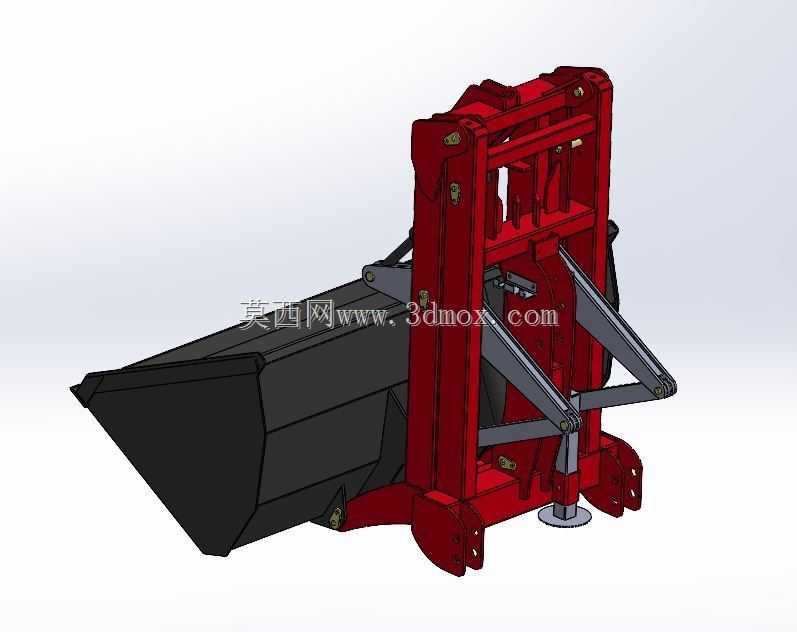

　　这套三维结构围绕拖拉机后部三点悬挂接口展开，主体由红色立式挂载机架、黑色宽幅铲斗以及两侧斜向液压连杆机构组成，面向散料归集、厩肥转运、场地清理、短距离推移等农牧场与小型工程作业场景。实际使用时，属具通过机架下部两个挂接耳板与拖拉机后悬挂下拉杆铰接，上部中央连接点配合上拉杆完成姿态约束，机架底部还设置了圆盘支撑件，在机具脱离主机停放时承担落地支撑，避免铲斗前倾或连杆受力变形。铲斗采用前低后高的楔形斗体，斗口宽度明显大于后部铰接区域，这种轮廓在推拢松散物料时可以减少两侧溢料，斗底带倾斜角度，插入料堆后依靠主机前进推力即可完成装料，不需要额外配备挖掘动力。两侧液压油缸一端铰接在立式机架上部铰点，另一端连接铲斗侧部的摇臂连杆，

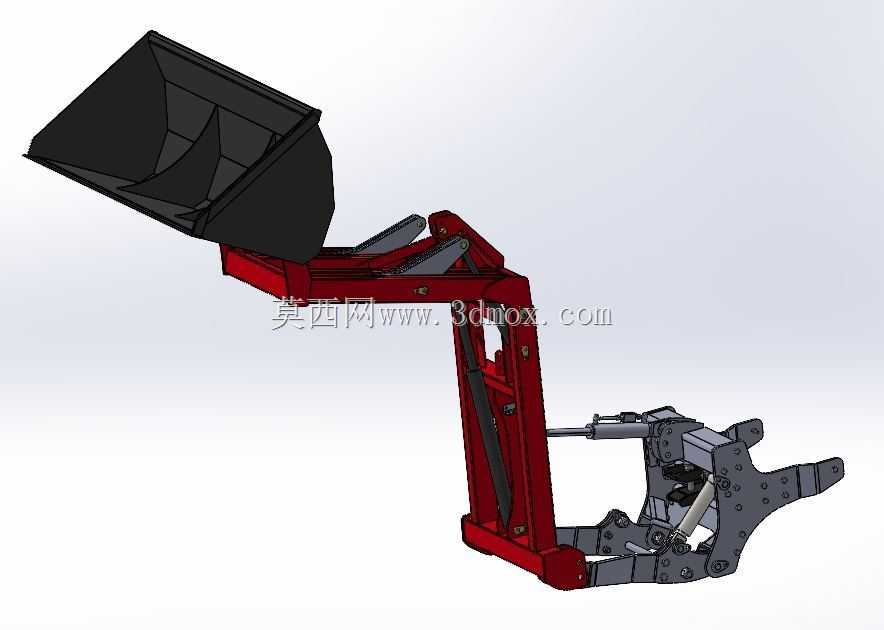

　　油缸伸缩时通过四连杆轨迹带动铲斗绕下铰点翻转，既能够在作业状态下保持斗口水平贴地，也可以在卸料位置快速抬升斗口完成倾翻，连杆点位经过匹配后，铲斗在地面刮平阶段具有近似平动的运动特性，不会出现前端突然扎地或尾部抬升过高的问题。机架主体采用厚钢板焊接成箱型立柱与横梁，立柱表面预留多组加强筋与螺栓固定位，承受铲斗偏载时的弯矩与扭转；铲斗侧壁和底板采用折弯钢板拼焊，侧边缘加厚处理，磨损后可单独补焊或更换衬板。从安装边界看，立式机架高度需控制在拖拉机后视野与动力输出轴干涉范围之外，中央下部留出避让空间，防止挂接状态下与PTO轴、传动护罩发生碰撞；整机横向宽度以铲斗斗口为最大尺寸，设计时要兼顾拖拉机轮距，作业时斗宽略大于轮胎外侧压痕，

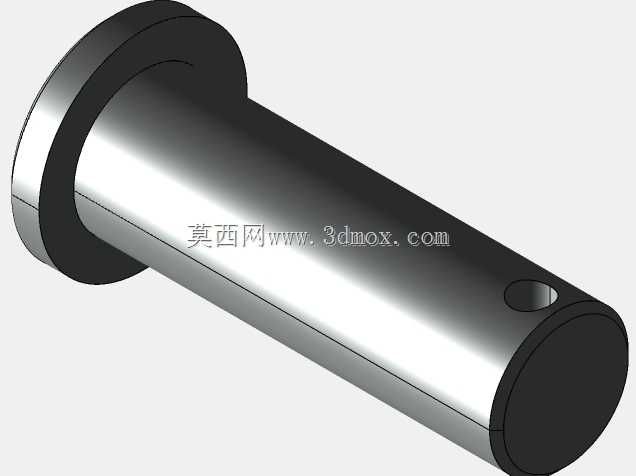

　　才能一次推平轮胎碾过的料堆。液压管路沿机架立柱内侧布置，油缸两端采用销轴铰接并预留润滑点，现场维护时可直接拆卸销轴更换油缸或衬套。该结构建模时需要重点核对三点悬挂挂接坐标、油缸行程极限、连杆死点位置以及铲斗翻转角度：下铰点高度决定贴地刮料效果，油缸全缩时铲斗应能向后收起到运输角度，全伸时斗口前倾角度满足散料彻底卸出；同时要校核连杆在最大挖掘阻力下的屈曲安全系数，以及机架耳板焊缝在偏载铲装时的应力分布。这类属具不需要独立行走底盘，依托拖拉机已有液压输出与悬挂系统即可工作，转场时随主机移动，适合小批量、多点位的散料处理任务，结构件数量少、维护点外露，对非道路作业场地的适应性较强。
