木工台式曲线锯切割工作台结构

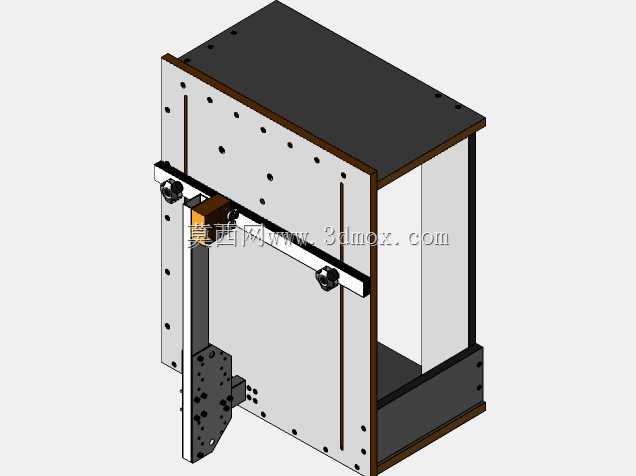

　　该结构面向小型木工修配、教学实训、模型制作及薄板精密切割场景，核心是将手持曲线锯转化为固定式台式锯切设备，解决手持作业时进给不稳、切口偏斜、厚度控制困难、小尺寸工件定位精度差等现场问题。设备整体采用箱式台架作为承载基础，台面以多层胶合板拼接成型，兼顾低成本、易加工与减振需求，台架四周预留装配孔位，可通过螺栓固定于车间操作台或独立支架上，安装边界以台面外缘为基准，底部留空区域用于容纳锯条驱动组件与排屑空间，侧面开放结构便于日常维护、锯条更换及内部线缆布置。

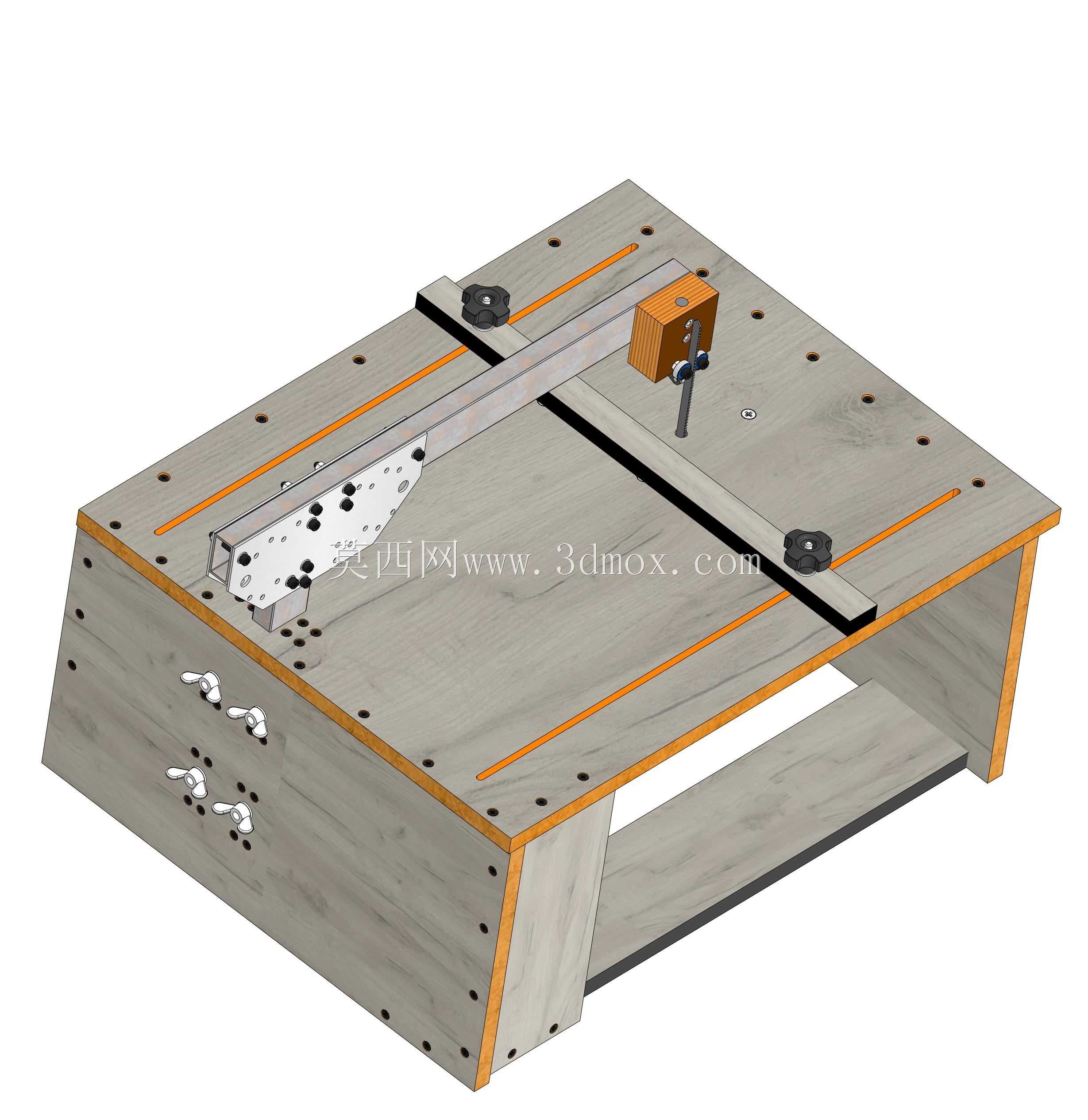

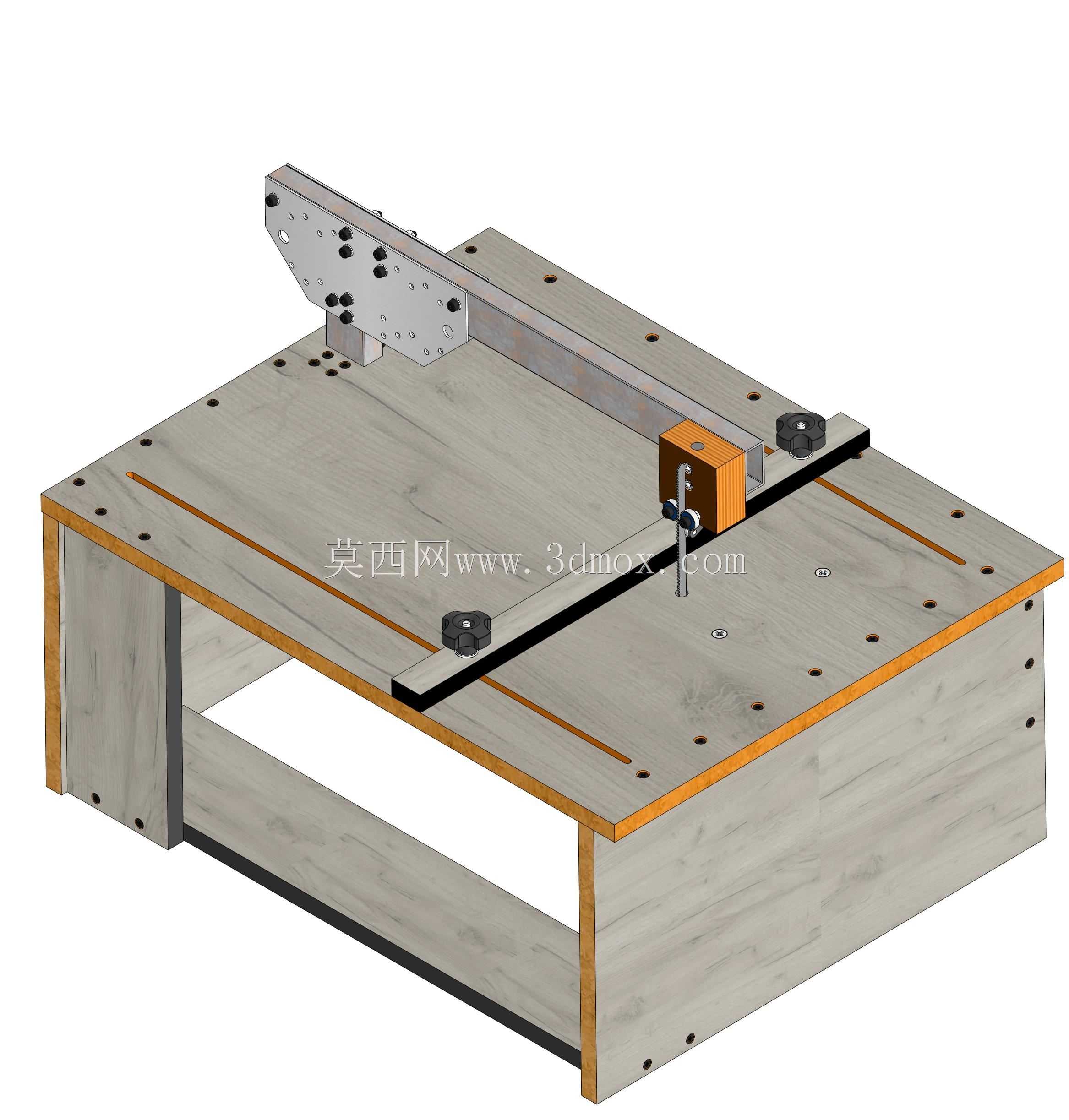

　　台面设置多条平行T型导向槽，槽内可装入锁紧滑块，配合横向靠尺完成工件定位，靠尺位置可根据切割尺寸沿槽向连续调整，锁紧后形成稳定的进给导向面，避免手工推送时工件偏移。锯切执行端采用摇臂式支撑结构，摇臂通过两组轴承铰接于台架后侧立板，轴承选型保证摇臂摆动过程无径向窜动，使锯条在高速往复运动时始终保持垂直姿态，不会因进给推力产生倾斜；摇臂前端设置锯条夹持座，适配细长型曲线锯条，夹持部位采用钢制螺栓锁紧，装配后对夹持面做砂带修平处理，保证锯条装夹后无扭曲、无松动。

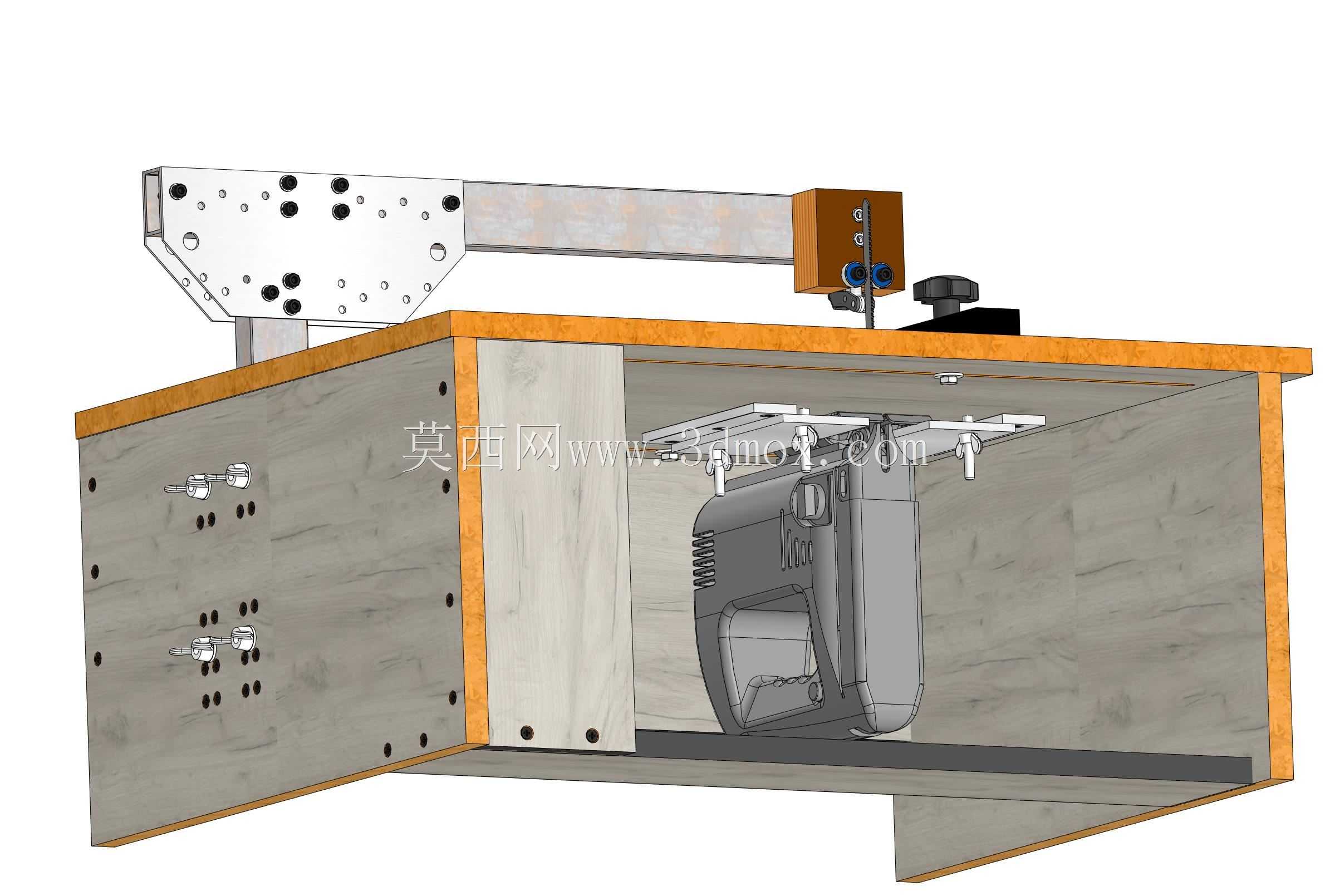

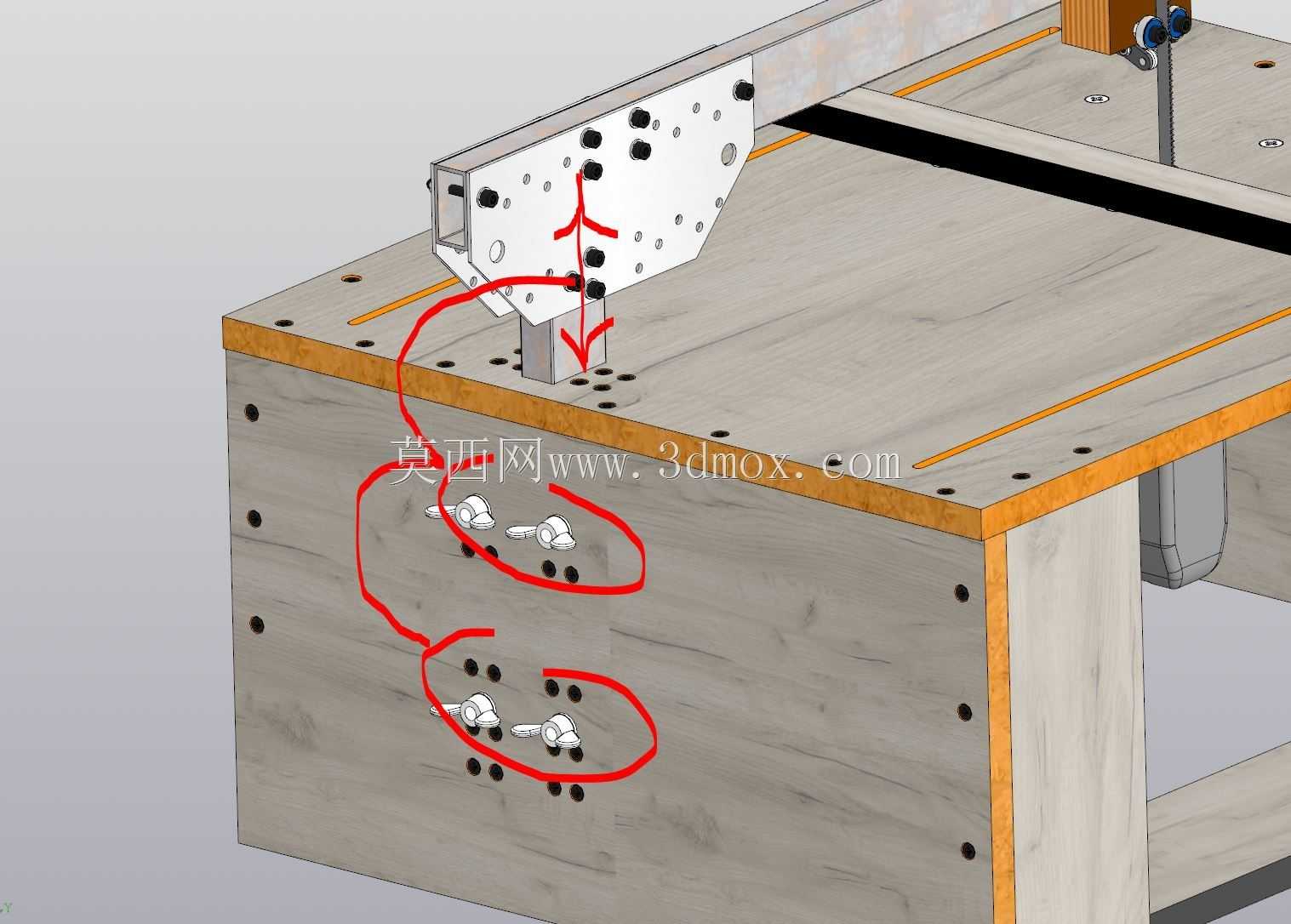

　　设备设计时重点考虑锯切厚度的可调性，摇臂摆动行程对应锯条伸出台面的有效高度，可通过调整下限位块位置设定最大切割厚度，适配不同厚度的胶合板、密度板、实木薄板及软非金属板材；台面锯条穿过位置预留窄缝，窄缝宽度略大于锯条厚度，既保证锯条往复运动无干涉，又能减少工件切口处的崩边现象。驱动单元采用成熟的手持曲线锯主机内嵌安装方式，主机通过抱箍与减震垫固定于台架内部安装板，安装板位置可微调，用于张紧锯条并对齐摇臂摆动中心，主机开关可外接延伸至台面侧边，操作时无需伸手至台架内部，提升作业安全性。

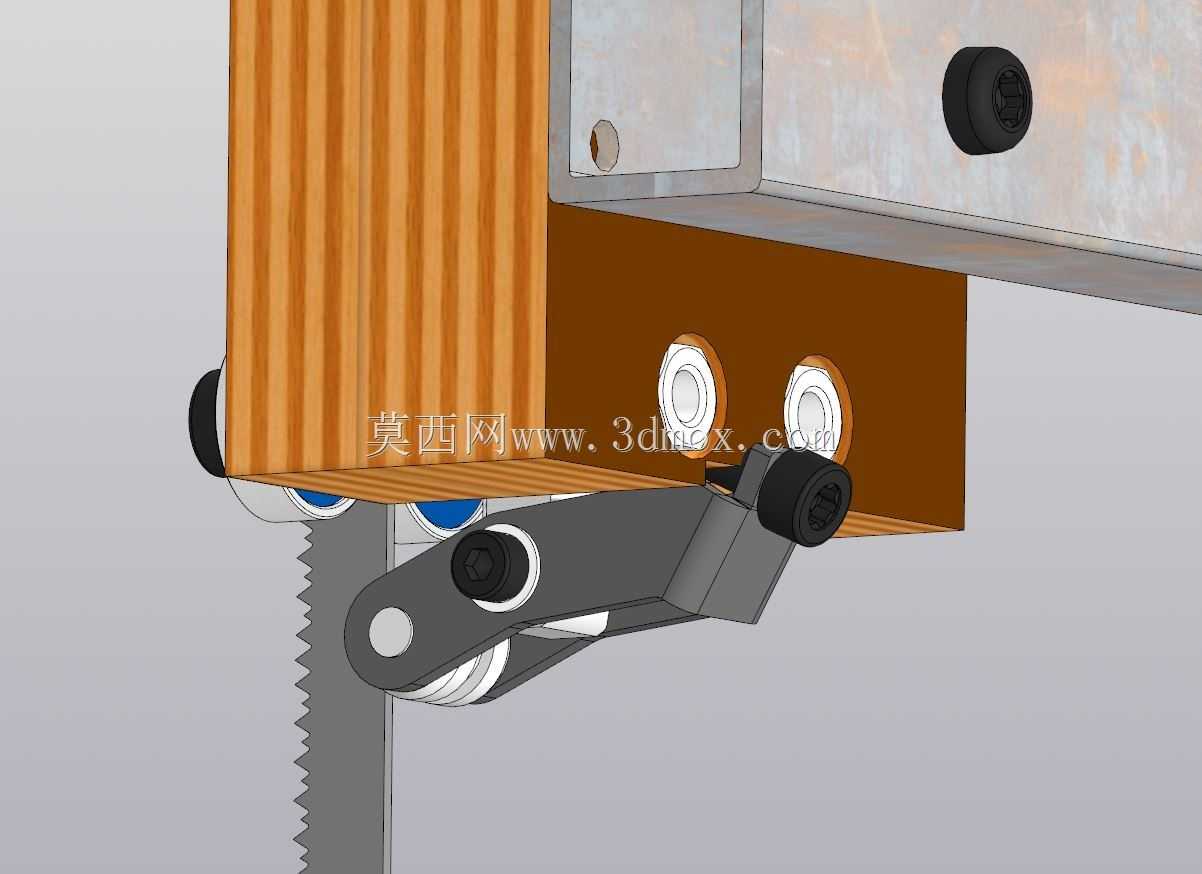

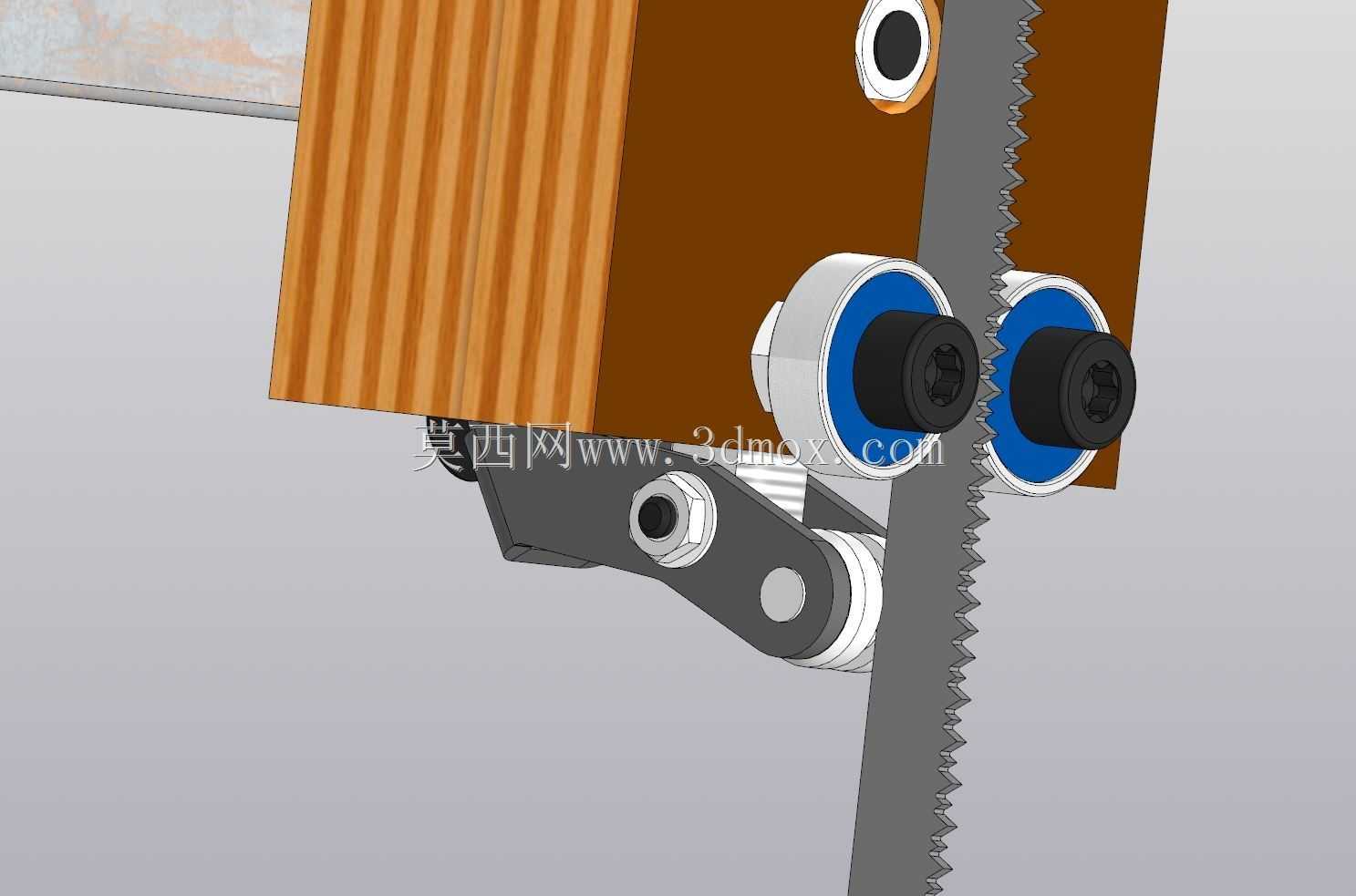

　　从结构建模逻辑来看，台架板材采用拼板螺栓连接而非整体焊接，一方面降低单件加工难度，车间内使用常规木工工具即可完成改制，另一方面便于拆解运输，损坏后可单独更换单块板材；台面所有金属嵌件、锁紧滑块均采用标准件改制，T型槽直接在板材上铣削成型，槽底预埋金属螺母增强锁紧螺纹强度，避免反复锁紧后木材螺纹滑牙。摇臂组件采用钢板冲孔折弯成型，铰接孔位同轴度通过工装配做保证，轴承装入后设置轴向挡圈限位，防止长期摆动产生轴向位移；锯条导向处增设小型靠刀块，靠刀块与锯条侧面保留微量间隙，可抑制锯条高速运动时的侧向抖动，显著提升直线切割的断面平整度。

　　实际使用场景中，该设备既可以完成长板材的直线定尺裁切，也可拆除横向靠尺后进行曲线轮廓切割，适配家具小样制作、建筑模型加工、木工创客开发等多类需求；工作台面四周的刻度标记可辅助快速设定切割尺寸，工件推送过程中台面的木质基底具备天然阻尼特性，不会像金属台面那样划伤工件表面，同时可吸收锯切产生的高频振动，降低作业噪音。设备整体布局紧凑，底部箱式结构同时兼具储物功能，可存放备用锯条、锁紧扳手与调节量具，台架边角做倒角处理，避免操作过程中磕碰划伤；所有外露金属件均做发黑或喷漆处理，木质部件表面涂刷耐磨清漆，提升木屑反复摩擦下的使用寿命。建模过程中完整还原了锯条往复运动的装配关系、摇臂摆动的铰接约束、T型槽与滑块的配合间隙，可直接用于机构运动干涉校验、木工工装改制参考以及小型台式锯切设备的方案迭代。
