CA6140车床配套集纸滚筒收纸机构

　　这套集纸滚筒机构主要面向普通卧式车床加工工位的纸带、防护纸卷及工艺用纸的自动收卷场景，在CA6140这类常规车床的自动化改造、切削防护纸带回收、工件包装纸带收束工序中使用。车间里车床加工长轴类零件时，常需要在工件表面缠绕防护纸避免划伤，或是铺设纸带承接细碎切屑、隔离切削液飞溅，散落的纸带如果人工整理既占用操作工时，又容易缠绕在卡盘、丝杠等运动部件上引发安全隐患，这套收纸机构就是为解决该工位痛点设计，直接将卷筒纸轴的余料、使用后的纸带持续卷收，加工完成后可整体取下纸卷，快速完成工位清理。

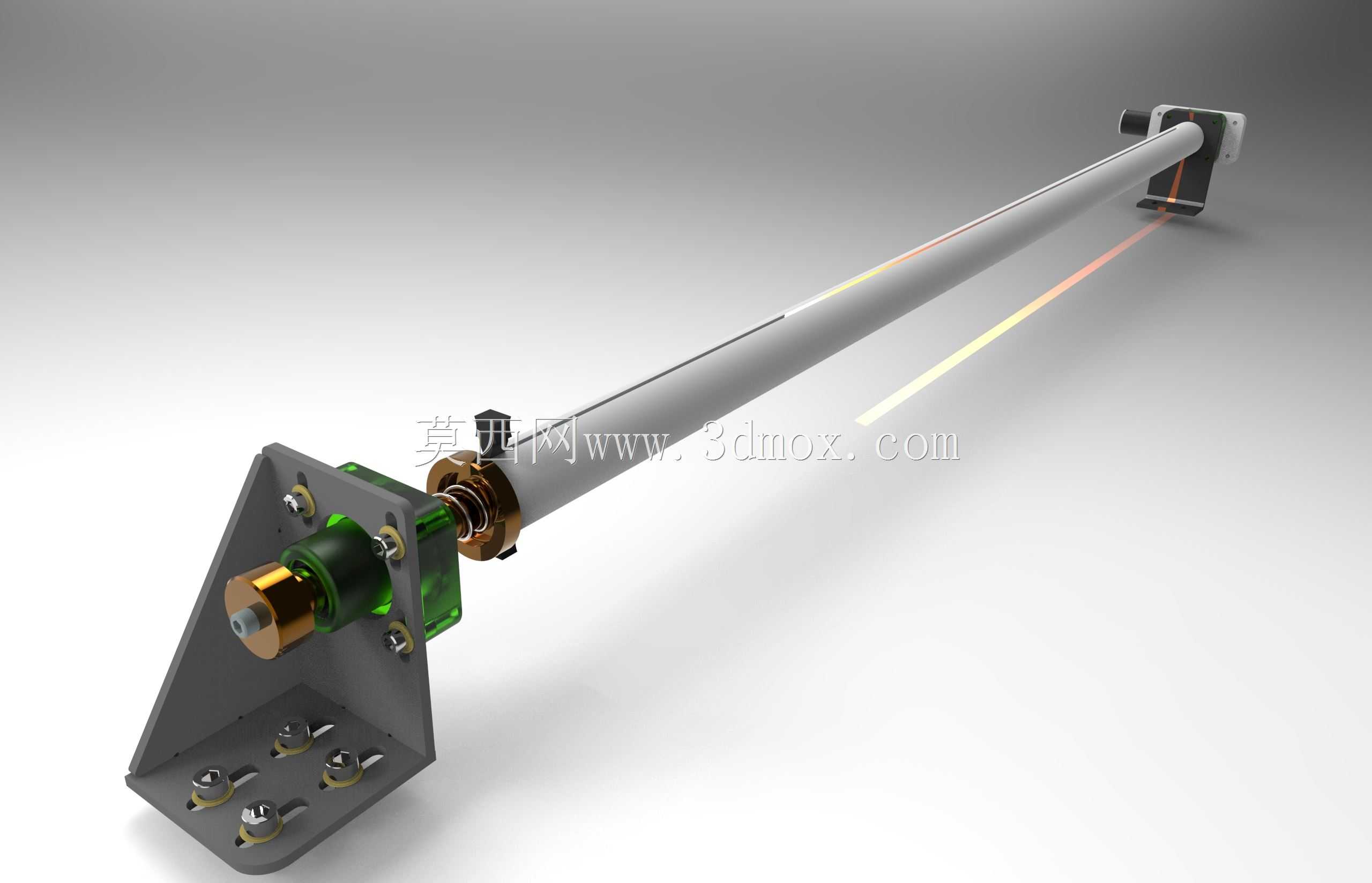

　　从结构布局来看，整套机构分为左端动力安装座、长跨距滚筒主轴、右端从动支撑座三个核心部分。左端安装座采用三角折弯钣金焊接成型，三角支撑结构相比平板立座拥有更高的抗扭刚度，座体底面预留四个腰型安装孔，可直接固定在车床尾座侧的床身延伸平台或者配套工装架上，安装孔的腰型余量允许沿滚筒轴向调整20mm左右的装配位置，抵消床身安装面的加工误差。安装座内侧依次布置轴承端盖、深沟球轴承、轴套锁紧件、传动连接块，动力输入端预留了联轴器安装位，既可以搭配低速减速电机直接驱动滚筒回转，也可以通过同步轮接入设备现有动力轴，适配不同改造场景的动力配置。

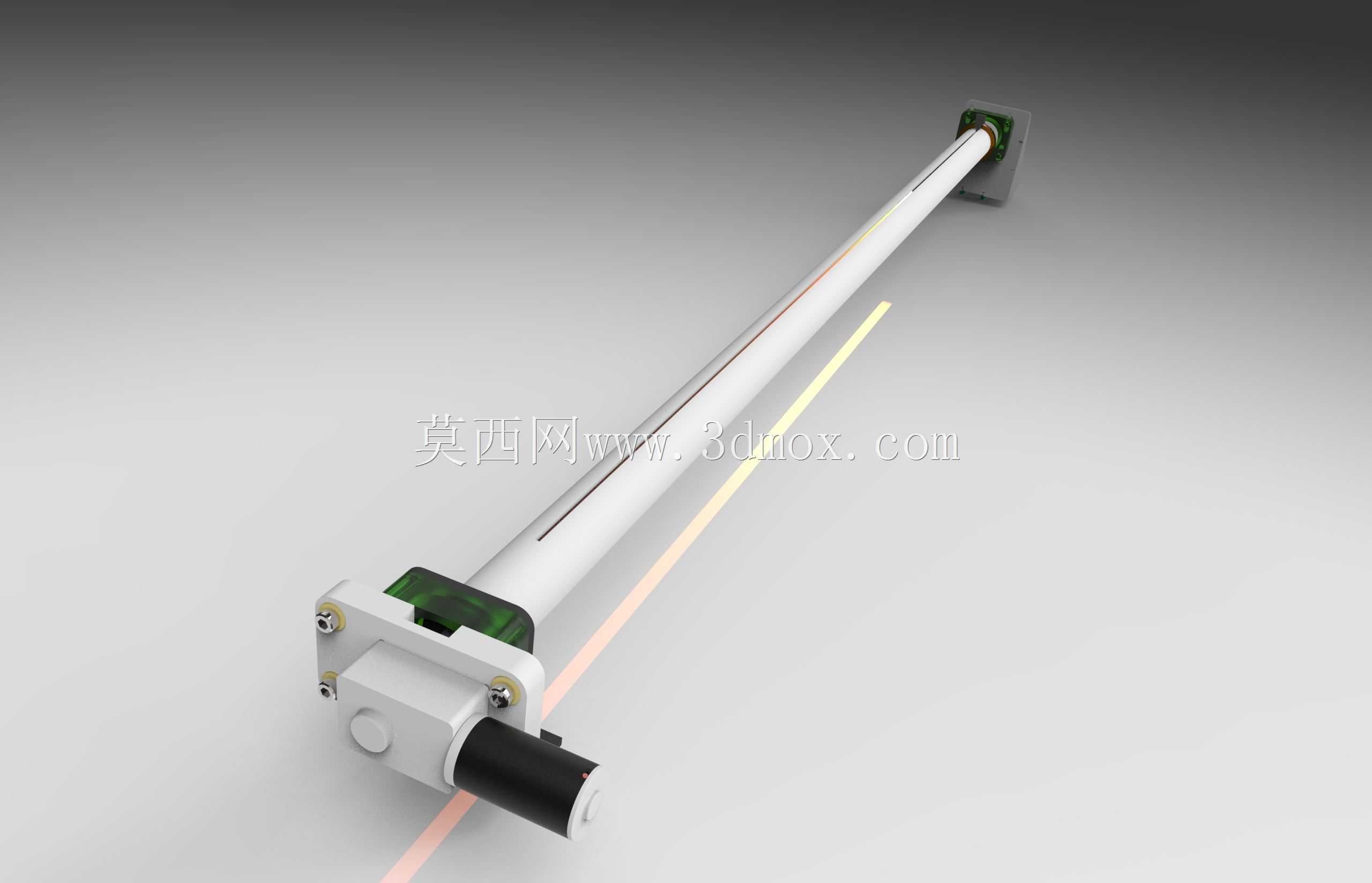

　　滚筒主轴采用整根长光轴设计，轴身沿轴向开设有一条通长压纸槽，穿纸时只需将纸带端头塞入槽内，配合弹性压条即可固定纸头，不需要额外粘接或者夹具锁紧，穿纸操作十秒内即可完成。轴的两端分别加工有不同直径的配合轴颈，左端轴颈与安装座内的轴承内孔过渡配合，通过圆螺母和止动垫圈锁紧轴向位置，避免滚筒回转时出现轴向窜动；右端轴颈搭配小型立式轴承座，该支撑座底部同样预留安装孔，和左端座体保持同轴度安装，长轴跨距根据CA6140车床的加工长度适配，可覆盖常规1.5米长度工件对应的防护纸幅宽，纸卷最大容纳直径控制在180mm以内，避免纸卷外径过大触碰到床身导轨面。

　　设计过程中优先考虑了工位的安装边界：整套机构的最高点低于车床中心高120mm，安装在床身侧方时不会干涉刀架的纵向进给行程，也不会影响操作人员拆装工件、切换车刀的操作空间。滚筒的回转转速设定在每分钟5到20转的区间，收纸线速度和纸带铺设速度匹配，不会出现纸带拉断或者松垮拖地的情况。两端的支撑轴承都预留了润滑脂注油通道，长期在多切削液、多金属粉尘的车间环境下运行时，可定期补充润滑脂，延长轴承使用寿命。

　　机构的可拆卸性做了针对性优化：当纸卷收满后，只需松开右端支撑座的锁紧手柄，将右端支撑座向外翻开，即可从轴的右端抽出整卷废纸，空轴重新穿纸后复位支撑座就能再次投入使用，不需要拆卸任何螺栓紧固件，操作流程完全适配车间一线工人的使用习惯。轴身的压纸槽边缘做了圆角钝化处理，不会刮破纸带，也避免操作人员穿纸时被锐边划伤。左端安装座的钣金表面做了喷塑处理，可抵御切削液的轻微腐蚀，配套的紧固件全部采用不锈钢材质，长期在潮湿油雾环境下不会出现锈死无法拆卸的问题。

　　在实际工位排布时，该机构既可以和放纸滚筒成对布置，放卷轴在工件一侧输出干净防护纸，集纸滚筒在另一侧同步收卷使用后的纸带，形成完整的纸带循环路径；也可以单独作为余料收卷部件，收集裁切下来的纸带边角料，保持车床工位周边整洁，避免纸带缠绕运转部件。整套结构没有复杂的异形零件，大部分钣金件、轴件都可以通过常规车床、铣床、折弯设备加工完成，制造成本低，维护难度小，非常适合普通机加工车间的车床工位改造使用。
