该结构面向普通车床加工现场中刀具刃磨、角度找正和小批量修磨需求,属于安装在机床周边或钳工工位上的手动辅助工装。车床在轴类、盘类和套类零件加工过程中,车刀会因连续切削产生磨损、崩刃或刃口钝化,若直接依靠手持刀具在砂轮上修磨,刃口角、后角和主偏角容易受操作者经验影响,导致换刀后尺寸波动、表面粗糙度变差或切削负荷不均。此工装通过夹持、摆动、进给和导向机构的组合,使刀具在修磨过程中保持确定姿态,减少徒手刃磨时角度漂移的问题。

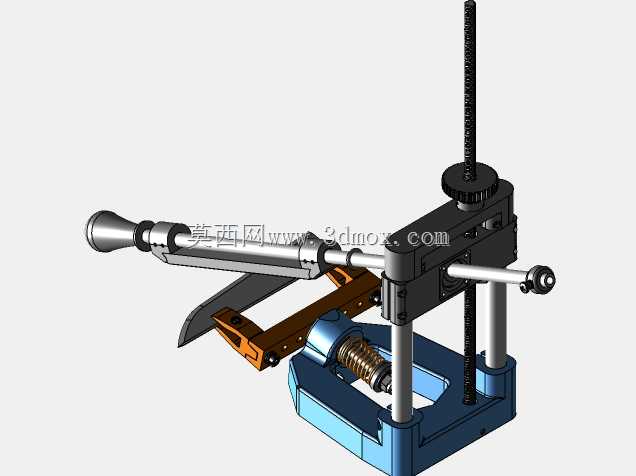

从实际布置看,底部采用框架式支撑座,承担整机稳定性并为上部摆动部件提供安装基准。底座轮廓需要兼顾工作台面放置空间和操作时的抗倾覆能力,支脚区域应落在平整台面上,周边预留砂轮或磨具接近空间。上部两根直立导柱构成主要导向边界,导柱间距决定横向刚性和滑块运动范围;中间设置可升降的调节杆与手轮,用于控制高度方向的进给量。竖直丝杆位于机构后侧,旋转手轮时带动夹持组件沿导柱上下移动,这种布置能让操作者在侧面观察刃口位置,同时避免手部靠近磨削区域。
横向穿设的光轴与锁紧部件用于承载刀具夹持模块,夹持模块可沿光轴调整位置,并通过端部旋钮固定。前端锥形手柄便于操作者握持,实现小范围推拉和角度微调;下方橙色摆臂与复位弹簧组成弹性支撑结构,在刀具压向磨具时提供缓冲,松开外力后使机构回到设定位置。弹簧的预压缩量影响操作手感:刚度过大会增加进给阻力,刚度过小则容易在刃磨时产生颤动,因此结构中保留了弹簧座和调节空间,便于根据刀具材料与磨削力进行匹配。
刀具装夹部分强调重复定位能力。被磨刀杆放入夹座后,通过压块和紧固件锁定,刀杆伸出长度不宜过长,以避免悬臂刚性下降。夹座与摆臂之间的转动关系服务于刃口角度控制,操作者可根据外圆车刀、端面车刀或切槽刀的几何角度调整摆角,再由锁紧件固定。相较于直接在机床上对刀,该工装把刃磨角度控制前移到刀具准备环节,能够缩短机床停机等待时间,也便于在批量加工前统一备刀。
外形边界方面,机构高度主要由竖直丝杆和导柱决定,设计时需保证最高位置不与上方照明、砂轮机护罩或车间管线干涉;底部宽度应覆盖导柱外侧并留出扳手操作空间;前端手柄伸出方向需朝向操作者,后侧手轮则应避免与墙面过近。安装时可将底座通过压板或螺栓固定在钳工台、磨床旁辅助台面或车床刀架准备区,若仅轻载使用,也可依靠底座自重放置,但在频繁施力的工况下建议增加固定点。
结构建模时需要重点处理导柱与滑块的同轴关系、丝杆螺母的传动间隙、摆臂回转中心与刀杆刃口的相对位置。导柱端部应设置限位,防止升降模块超程脱出;光轴与支座之间采用轴向固定,避免横向受力后窜动;夹块接触面可增加防滑纹路或垫片,以提高刀杆夹持可靠性。复位弹簧周围应保留拆装通道,便于维护时更换;手轮、手柄和锁紧旋钮的直径需满足手动操作力矩,不宜过小。
在机加工车间里,这类工装并不替代完整工具磨床,而是针对普通车床刀具频繁小修的场景提供低成本、可视化的刃磨辅助。它适合教学实训、设备维修间、单件小批量加工和工装试制场合,尤其在没有专用刀具磨床的条件下,可帮助操作者稳定刃磨角度、降低刀具损耗,并提高换刀一致性。
