两档三脚船型翘板电源开关结构

　　这类翘板式船型开关常见于小型机床控制盒、台式加工设备、电源分配箱、电动工具、仪器仪表和各类非标自动化操作台，主要承担单路电源通断或局部功能回路切换。与普通按钮相比，它的摆幅更明显，操作者通过红色翘板的位置即可判断回路状态，在油污、粉尘、照明条件一般的车间环境中也能快速识别。红色按键表面压有“—”和“○”标识，分别对应接通与断开位置，符合现场人员对电源控件的使用习惯。

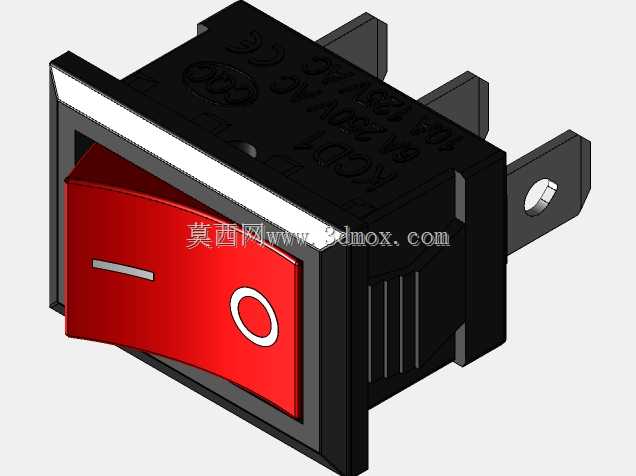

　　从结构上看，该件采用矩形面板嵌入安装，前端为带黑色边框的翘板操作面，后部为黑色绝缘壳体，侧面伸出三个扁平接线端子。端子采用插片式连接，适合与标准冷压端子或线束插头配合，装配时不需要在开关本体上反复拧螺钉，能够提高控制柜内部布线效率。三脚布局对应两档单刀双掷或带辅助回路的接线方式，中间端子通常作为公共端，两侧端子分别在翘板下压或上抬时形成接触；在实际选型时，需要结合电气原理图确认是用于电源直接通断，还是用于信号互锁、继电器线圈切换等场景。

　　外形设计重点在安装边界。开关前部面板略大于壳体，安装时从面板外侧插入矩形开孔，后方通过卡扣或附加安装螺母压紧板壁，使前面板与设备面保持齐平。建模时需要准确定义面板外轮廓、壳体插入段高度、端子伸出长度和端子间距，因为这些尺寸直接影响控制柜门板开孔、线束弯曲半径以及相邻元件的排布。若端子后方预留空间不足，插接线束后可能造成盖板无法闭合；若开孔与壳体配合过松，开关在频繁按压时会产生松动；若配合过紧，则会使塑料壳体受挤压，影响内部翘板动作。

　　内部功能围绕翘板支点、动触片、静触点和复位定位结构展开。按压一端时，翘板绕支点翻转，带动内部动触片改变接触位置；到达档位后，定位结构提供明确的段落感，避免开关停留在模糊中间状态。壳体侧壁的加强筋和卡槽用于容纳内部组件，也能提高塑料件在插拔和按压过程中的刚性。三维建模时不能只做外观壳体，还应把端子厚度、插片宽度、翘板旋转空间、壳体壁厚和卡扣位置表达清楚，这样后续做开孔图、线束干涉检查和装配工艺评审时才有参考价值。

　　在机床附件和小型设备面板上，该开关通常安装在操作者伸手可及的位置，前端红色面与黑色基座形成高对比度，便于紧急停止普通动力回路之外的日常电源操作。需要注意的是，它属于手动控制元件，不应替代专门的急停按钮；当用于电机、加热片等感性或阻性负载时，应按额定电流、电压和浪涌条件选择触点容量，并在必要时通过继电器或接触器间接驱动负载。模型中接线端子的金属插片、翘板表面标识、壳体倒角和面板遮挡关系都需要保持真实，这样在数字样机中既能检查人机操作角度，也能验证面板布局、安装孔位和接线空间。
