便携防护箱外置防滑承重提手结构

　　这类外置提手主要配套硬质防护箱、设备便携机箱、检测仪器储运箱以及小型工装周转箱使用，安装位置集中在箱体侧壁上部或箱盖开合侧的居中区域，承担整箱搬移、短途转运、临时提拉的受力传递作用。在现场检修、户外勘测、设备出厂配送等场景里，操作人员往往单手提携满载箱体，提手既要承受内部仪器、工装工件的整体重量，又要避免握持打滑、边角硌手，还要在箱体堆叠、侧放磕碰时不发生断裂变形。

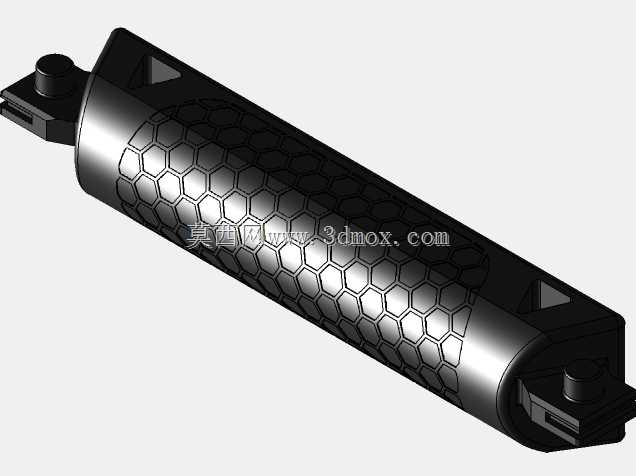

　　建模过程先从握持段的人机尺寸入手，手握区域的截面做了偏圆润的长条形轮廓，表面排布连续蜂窝状防滑纹理，纹理凹陷深度控制在既可以增加手指摩擦力、又不会在注塑脱模时形成倒扣的范围。握把主体长度覆盖成年人四指并拢的握持宽度，两端向安装座方向逐渐收窄过渡，没有出现截面突变的直角棱边，既减少握持时的局部压痕，也能让载荷从手掌接触区域平顺传递到两侧固定点位。

　　两端安装座采用下沉式搭接结构，座体预留销轴孔与限位卡槽，装配时销轴穿过箱体侧壁的预埋衬套后卡入提手端部，提手可绕销轴在一定角度内翻转：箱体平放时提手向下贴合侧壁，不额外占用外部堆叠空间；提拉时提手自动转至水平受力位置，重力作用下安装面贴紧箱壁，把集中拉力分散到更大的箱体接触区域。安装座外侧设置加厚挡边，磕碰跌落时挡边先接触地面或周边物件，保护销轴连接区域不受直接冲击。

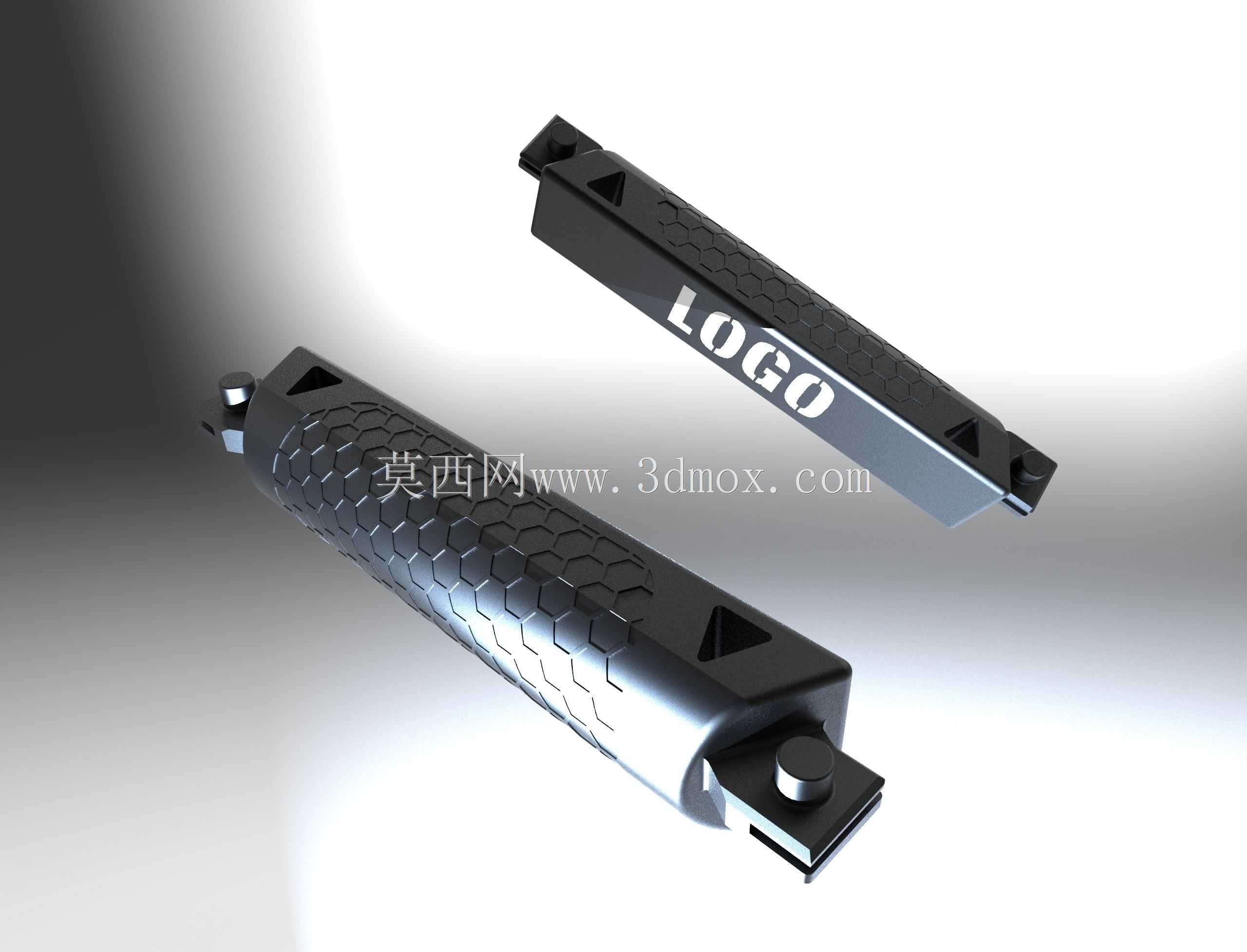

　　握把中段预留了平整的标识区域，可在模具上直接蚀刻品牌字样或载荷提示，后续无需额外粘贴铭牌，避免长期摩擦后标识脱落。整体壁厚按照常见玻纤增强尼龙注塑工艺设定，主体受力筋从安装座根部沿握把内部轴向延伸，对应外部蜂窝纹理的位置做局部加厚，既保证外观面无明显缩痕，也让提手在满载提拉时的弯曲挠度控制在较小范围。

　　安装边界方面，两侧固定座的中心距需要和箱体侧壁的预留孔位匹配，座体与箱壁之间保留少量转动间隙，防止注塑公差累积导致提手卡滞；销轴端部做限位结构，避免反复翻转后窜出。握把翻转抬起后的最高高度要低于箱体堆叠时的上层箱底间隙，侧放时握把最外点不超出箱体防护包角，保证多箱码垛、车辆运输堆叠时不会被压坏。针对仪器箱经常在低温环境、油污现场使用的工况，外形上所有外露棱边都做了圆角过渡，减少应力集中开裂的风险，防滑纹理的沟槽宽度也兼顾了戴薄劳保手套操作时的贴合度，湿手或沾有少量油污的状态下仍能稳定握持。
