手持数显原动机修整力计结构设计

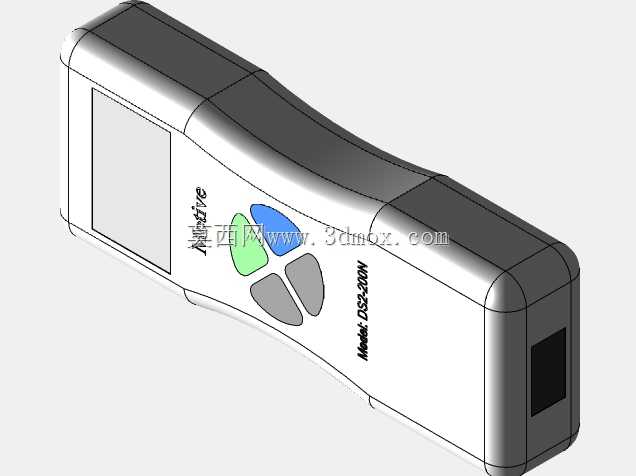

　　这款手持检测设备的结构设计，核心围绕现场修整作业的力值精准检测需求展开，在磨具修整、精密部件修配这类需要严格控制施力大小的加工场景中，操作人员可直接握持设备完成实时力值采集，避免传统经验式施力导致的修整过量或精度不足问题。设备整体采用符合人体工学的弧面握持造型，壳体边缘做了大圆角过渡处理，握持区域的曲面弧度贴合成年男性手掌自然弯曲形态，长时间手持作业不易产生疲劳感，壳体主体采用高强度工程塑料注塑成型，表面做哑光防滑处理，在车间存在少量切削液、油污的工况下也能保持稳定握持，不会出现打滑脱手的情况。设备正面预留了矩形数显屏幕安装位，屏幕区域做了下沉式边框设计，可避免作业过程中硬物剐蹭屏幕表面，屏幕下方设置三个不同色彩的功能按键，

　　按键采用凸起式硅胶材质，按压行程控制在1.2mm左右，操作人员佩戴薄型劳保手套也能准确触发按键功能，按键布局集中在拇指自然覆盖区域，单手握持时即可完成全部功能操作，无需双手配合调整设备姿态。设备侧面印刷有清晰的型号标识区域，标识采用激光蚀刻工艺，不会因长期摩擦、接触油污出现标识磨损脱落的问题，设备尾端预留了数据传输接口安装位，接口处做了内凹防护设计，可减少车间粉尘、切削液飞溅进入接口内部造成的接触不良问题，接口可连接专用数据线将采集到的力值数据导出至终端设备，方便后续的工艺参数归档与修整质量追溯。从安装边界来看，设备内部的力值传感模块采用居中布置方案，传感模块的安装基面与壳体内部的定位筋条做了一体化设计，

　　可避免手持施力时壳体形变对传感模块采集精度造成干扰，内部电池仓设置在握持区域下方，电池仓盖采用卡扣式固定结构，更换电池时无需借助额外工具即可快速开启，电池仓周边设置了密封胶条安装槽，可满足日常车间作业的基础防尘防泼溅要求。设备前端的检测触头安装位采用同轴度定位设计，触头与内部传感模块的连接端面做了平面度研磨处理，可保证施力过程中力值传递无偏移，检测误差控制在工业现场检测允许的范围内，触头可根据不同的修整作业场景更换适配的测头，更换结构采用快插式设计，对准定位槽推入即可完成锁定，拆卸时按压侧边的解锁卡扣即可拔出测头，无需额外拆装设备壳体。在结构强度设计上，壳体内部的受力区域设置了交叉式加强筋，加强筋厚度控制在1.8mm，

　　既不会过度增加设备整体重量，又能保证设备从1.2米高度自由跌落至水泥地面时，壳体不会出现开裂、内部模块移位的问题，设备整体重量控制在200g以内，单手握持操作时不会有明显的坠手感，适合车间巡检、批量修整作业时的连续使用。数显模块的电路板安装位设置了四个减震橡胶柱，可缓冲作业过程中产生的振动，避免电路板上的电子元件出现虚焊、接触不良的问题，屏幕与电路板之间采用柔性排线连接，排线预留了足够的弯折余量，设备受外力挤压时不会出现排线扯断的故障。这款设备的设计没有追求冗余的功能堆砌，所有结构设计都围绕现场修整力检测的实际需求展开，从握持手感、操作便捷性、工况适应性、检测精度稳定性多个维度做了平衡，既满足精密检测的精度要求，又适配车间复杂作业环境的耐用性要求，可直接作为手持力值检测类设备的结构设计参考，也可用于磨床修整工序、精密部件修配环节的力值检测工装开发参考。
