CA6140车床侧面轴承滚轮结构

　　该侧面滚轮属于CA6140普通车床相关运动支撑部件，整体采用圆柱滚柱式承载结构，外形为60×50规格的轴承滚柱，主要用于机床侧面导向、压紧或随动支撑位置。在车床实际运行中，这类滚轮常布置在溜板、防护门、导轨辅助支撑或排屑、送料关联机构中，通过外圆面与配合轨道或工件接触面滚动接触，把滑动摩擦转化为滚动摩擦，降低移动阻力，同时限制部件侧向位移，保证运动轨迹稳定。

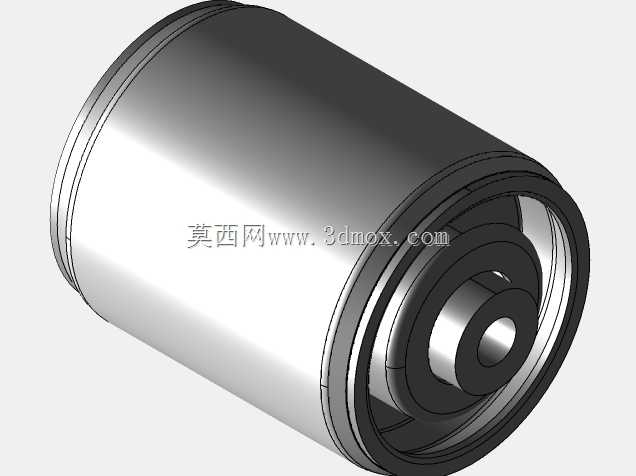

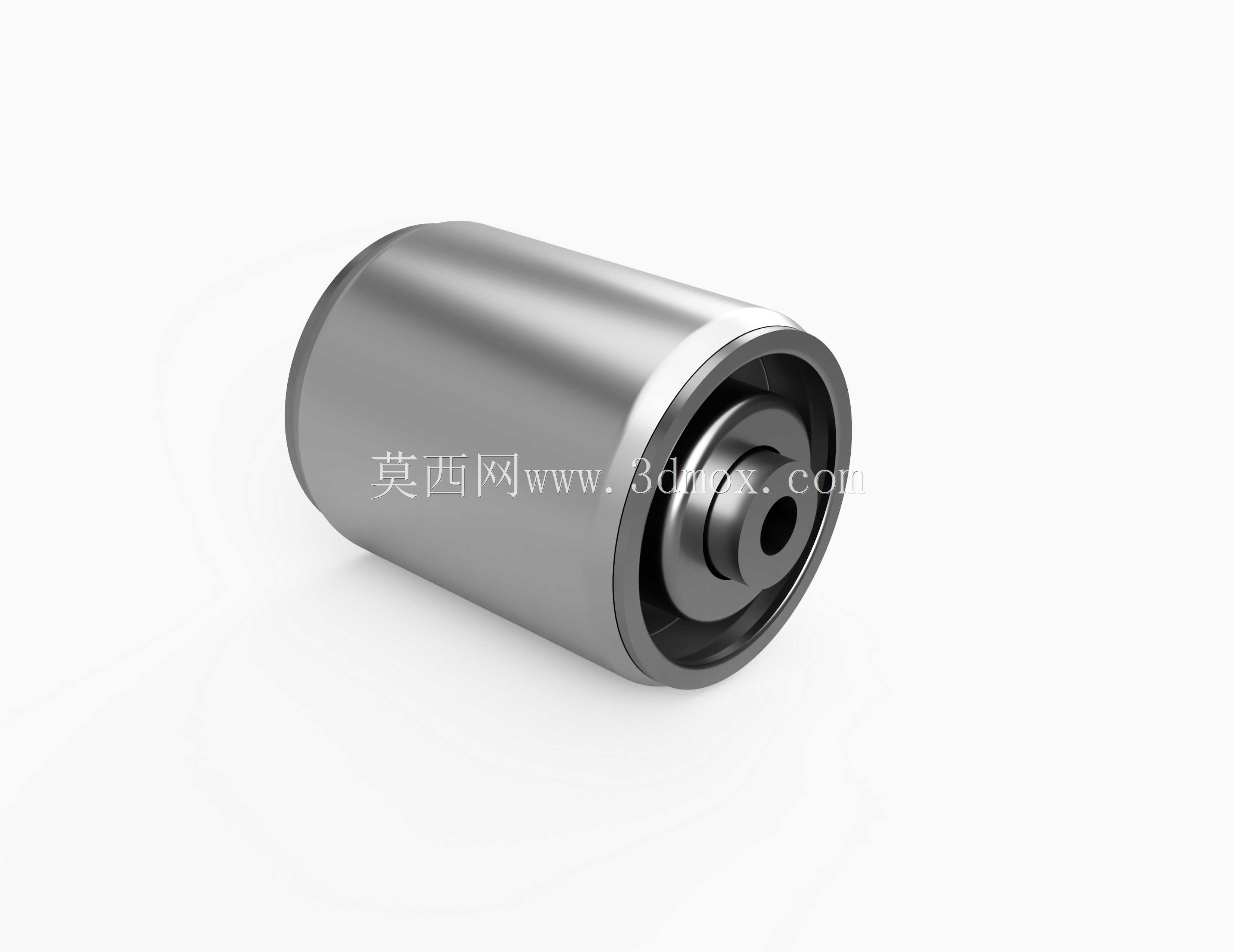

　　从结构形式看，滚轮主体由外层圆柱形承载套、内部轴承组件及中心安装孔组成。外圆柱面作为主要工作表面，需要承受径向载荷并保持连续滚动接触，因此外形设计为光滑等径圆柱，轴向宽度较大，可提高接触面积和承载稳定性。端部内置轴承结构，使滚轮能够绕固定轴灵活旋转；中心孔用于穿装销轴或螺栓，与支架、支座形成铰接关系。该结构在装配后，外圈随接触表面转动，内圈通过轴件固定，兼具支撑、导向和减摩作用。

　　在机床加工场景中，侧面滚轮虽然属于小型零部件，但对设备运行平顺性有直接影响。CA6140车床作为常见卧式车床，长期承担轴类、盘类零件车削任务，溜板箱、拖板及防护部位频繁往复运动。若侧面支撑采用普通滑动块，润滑不良时容易出现卡滞、爬行和磨损；采用轴承滚轮后，运动阻力更小，维护也更方便。对于需要保持侧向间隙的机构，滚轮外径、安装轴位置和支架开度必须匹配，否则会产生压得过紧、转动不灵或间隙过大、导向失效等问题。

　　建模时应重点表达外圆柱面、端部台阶、轴承容纳腔和中心安装孔之间的同轴关系。滚轮外径决定与轨道的接触高度，轴向长度决定支撑跨度，内孔尺寸决定销轴规格，端部轴承腔则影响轴承选型和轴向定位。外形边界需要结合安装空间校核：径向方向要保证滚轮外圆能够接触配合面，同时避免与周边护板、螺钉、导轨面发生干涉；轴向方向要留出挡圈、垫片或锁紧件位置；中心轴孔应与支架孔位对齐，保证滚轮旋转时不偏摆。

　　该类零件的设计思路偏向实用化和标准化。外层滚柱采用对称圆柱形态，便于加工外圆并保证接触均匀；内部嵌套轴承，可缩短维护更换周期；中心通孔结构方便轴件贯穿，也利于拆卸。对于载荷较大的位置，可选用较宽滚轮以降低接触应力；对于高速或频繁往复位置，则应关注轴承间隙、润滑方式和防尘结构。若用于机床防护门导向，滚轮还需承受门体重量和侧向推力，安装轴应具备足够抗弯能力，支架焊缝或螺栓连接位置也要避免长期振动松动。

　　从三维结构表达角度，模型不仅要呈现外观金属圆柱，还应体现端部轴承层次、内孔台阶和装配关系。外圆面与端面需保持垂直，内孔轴线应贯穿滚轮中心，轴承外圈与滚柱内腔之间采用合适配合，中心轴与内圈之间则按旋转或固定需求选择公差。实际安装时，滚轮通常不是孤立使用，而是与销轴、隔套、挡圈、支架共同组成滚轮组件，因此在整机布局中还要检查滚轮转动包络、轴向窜动量以及压紧力调节范围。

　　在车床维护和改造中，这类侧面滚轮可用于替换磨损严重的导向轮、支撑轮或压紧轮。磨损后常见表现为外圆点蚀、轴承异响、转动卡阻和侧面间隙增大，严重时会导致移动部件抖动、定位不稳或防护门开闭不畅。通过三维模型核对外径、厚度、内孔和端部结构，可以快速判断替换件是否适配，也便于在支架设计阶段调整安装中心距。整体结构紧凑、功能明确，适合作为机床辅助支撑、导向机构设计与设备维修选型时的参考零件。
