微型电动往复式砂纸打磨机结构

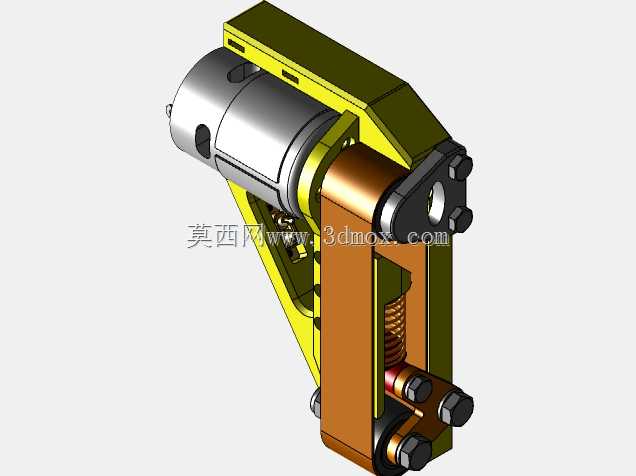

　　这套结构呈现的是一种小型电动砂纸打磨装置，整体由直流圆柱电机、侧置支架、摆臂、弹簧复位件、砂纸夹持端和紧固件组成，适合在狭小空间内完成轻量修磨、去毛刺、边角抛光和样件表面处理。与常见圆盘旋转砂光工具不同，该方案更接近微型往复式打磨头，工作端通过电机旋转运动转化为小行程摆动或直线往复运动，使砂纸在工件表面形成高频摩擦，降低大面积旋转打磨带来的圆弧过磨风险，在模具修配、3D打印件后处理、钣金边缘修整、木模细节打磨以及教学实验机构演示中都有较强适用性。

　　从实际使用角度看，这类微型打磨装置主要面向手持或固定装夹两类场景。手持使用时，整机外轮廓需要控制在单手握持范围内，圆柱电机既作为动力源，也构成主体握持段；侧向支架承担电机定位和传动机构支撑，前端工作区留出砂纸安装与更换空间。若安装在小型工作台、治具或自动化修整工位上，则可通过支架上的平面、孔位或夹持部位进行固定，使打磨端朝向待加工零件。由于结构紧凑，它不适合大余量切削，而更适合薄余量、精细轮廓和难以伸入区域的表面加工，例如焊缝余高修整、塑料件分型线去除、铝合金小件倒角、模型表面打磨等。

　　动力部分采用圆柱电机横向布置，电机外壳通过支架环抱或螺钉压紧实现定位。这种布置方式缩短了工作端与动力源之间的传动距离，使整机重心靠近握持区域，同时减少多级传动带来的间隙。电机输出端连接偏心或摆动转换构件，将连续旋转转化为工作臂的往复动作。结构中可以看到铜色轴套、铰接销和锁紧螺母，这些零件承担转动支承、行程传递和间隙约束作用。轴套类零件能够降低支架与运动件之间的直接磨损，铰接点则决定砂纸工作端的运动轨迹；若铰接孔配合过松，打磨时会产生明显敲击和轨迹漂移，若配合过紧，则会增加电机负载并导致发热。

　　复位与预紧是该装置设计中的关键。模型中部设置了弹簧，用于在偏心驱动释放后将运动件拉回或顶回初始位置，使工作端形成稳定周期动作。弹簧刚度并非越大越好：刚度过高会增加电机扭矩需求，使启动困难并降低有效行程；刚度过低则会造成运动件跟随不良，砂纸端在负载下出现迟滞。工程设计时需要结合电机转速、偏心量、运动件质量和打磨阻力综合选取。弹簧导向区域应避免与支架侧壁发生摩擦，弹簧端部最好设置平整承托面，防止压缩过程中偏摆、卡滞或异响。

　　砂纸夹持端位于机构前端，采用压板和紧固件将砂纸或砂布条固定在工作面上。该结构的优点是耗材成本低、更换方便，可根据工件材料选择不同粒度砂纸；缺点是夹持力必须均匀，否则砂纸在高频往复中容易松脱或褶皱。前端压紧面宜加工出细齿、压纹或弹性垫，以提高摩擦保持能力。若用于金属件轻磨，工作底板可选用硬质金属或不锈钢薄板；若用于漆面、塑料或木质表面，则可在底板与砂纸之间增加薄泡棉垫，使接触压力更柔和，减少局部深划痕。

　　外形与安装边界方面，整机呈狭长布局，电机轴线与支架长度方向基本平行，前端传动区略宽，侧向厚度由支架板、摆臂和螺母堆叠尺寸决定。设计外壳或握持套时，应保证运动件外侧留有安全间隙，避免手指接触往复区域；支架外缘可做倒角处理，减少手持操作时的棱角压迫。固定安装时，需要同时约束电机圆柱面和支架本体，仅靠电机前端螺钉难以承受往复振动，长期运行可能造成连接松动。较合理的方式是利用支架后部平面设置安装孔，或在电机尾部增加抱箍，使动力段和执行段形成连续支撑。

　　从结构建模角度看，该类装置需要重点表达运动包络、铰接关系和装配干涉。摆臂在极限位置时不得与电机外壳、支架侧板、弹簧座或锁紧螺母碰撞；前端砂纸压板在振动行程中也要保留足够间隙。紧固件选型上，前端铰接部位适合使用带螺母锁紧的螺栓或台阶销，支架与电机连接部位则应设置防松垫、尼龙螺母或螺纹胶工艺。对于样机制作，支架可采用铝板切割或钣金折弯成型，运动件承受反复载荷，应避免使用过薄塑料；若追求轻量化，也可在非受力区域开槽减重，但铰接孔周围必须保留足够壁厚。

　　该结构的设计思路清晰体现了小型打磨工具的工程取舍：用简单电机和少量传动件换取紧凑体积，用弹簧保证往复回位，用可更换砂纸降低使用成本。它并不追求重型加工能力，而是强调便携、易制造和细节处理能力。对于三维建模人员而言，完成外观装配之外，还应进一步校核运动行程、夹持空间、维修拆装顺序和易损件寿命；对于设备选型人员，则应根据被加工材料、期望打磨频率、手持时长和安装方式判断其适用性。
