龙门式三轴数控雕刻铣削设备结构

　　该设备属于小型龙门式三轴数控加工装备，整体采用床身固定、龙门双驱移动的布局形式，主要面向非金属板材、软金属薄板、木工构件、广告标识、工艺浮雕及轻型铣削加工场景。在实际车间或工作室环境中，这类设备常布置于独立工位，用于亚克力、PVC、密度板、铝塑板、泡沫、代木以及薄铝板等材料的平面雕刻、开槽、切边和钻孔作业。

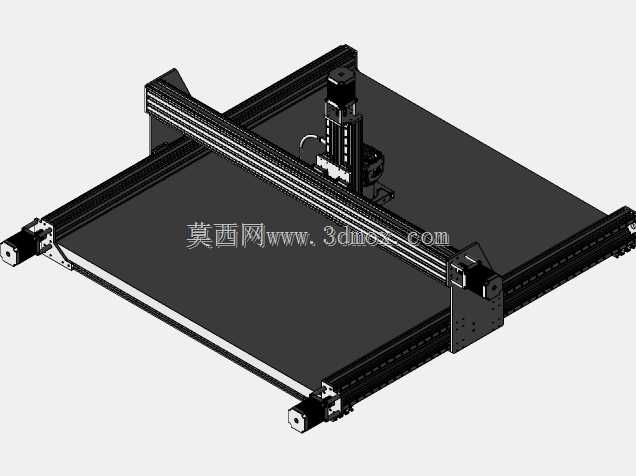

　　从结构组成看，设备底部为矩形加工平台，四周布置长行程直线导轨，用于支撑龙门横梁沿Y向运动。两侧立板与横梁组成刚性龙门框架，横梁上搭载横向滑座，实现X向进给；Z轴滑台垂直安装在横向滑座上，主轴组件沿Z向完成升降和切削进给。三个运动轴均采用导轨导向、传动件驱动的方式，能够按照数控路径完成连续轨迹加工。

　　设计思路上，该结构优先考虑了小尺寸设备的装配便利性与运动稳定性。底部框架采用型材与板件结合的方式，既便于控制整机重量，也能在加工区域周围形成连续支撑。龙门两侧立板承担横梁、滑座、主轴及运动部件的载荷，因此立板与导轨安装面需要保持较高的平行度和平面度。若安装基准偏差过大，Y向两侧运动不同步时，容易引起横梁扭转、切削轨迹偏差以及导轨局部磨损。

　　导轨选型是该类设备设计中的关键环节。模型结构中可见多组直线导轨布置在长行程方向，导轨规格直接影响承载能力、抗倾覆能力和运动平顺性。对于跨距较大的龙门设备，若导轨滑块尺寸偏小，在主轴悬伸加工或横向滑座位于横梁端部时，系统刚性会明显不足，容易出现振纹、让刀和表面粗糙度下降。因此在工程设计时，需要结合主轴重量、切削力、滑座位置、运动速度和加工材料综合校核导轨额定动载荷与力矩承载能力。

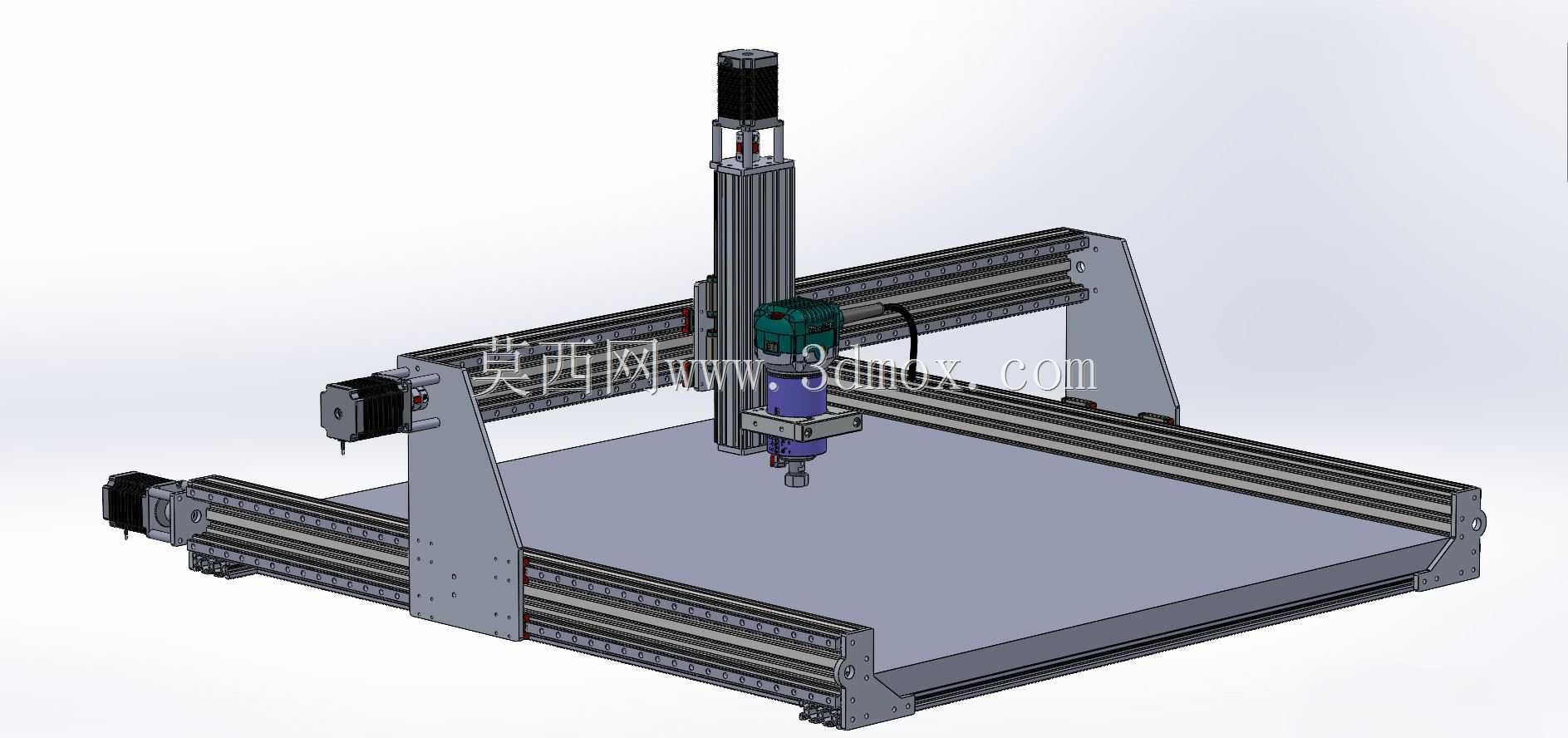

　　主轴单元安装在Z轴滑台前端，下部设置刀具装夹位置，用于携带铣刀、雕刻刀或钻头完成加工。Z轴方向需要保证主轴轴线与工作台面垂直，否则在铣平面、切槽或深孔加工时会出现侧壁倾斜、孔位偏斜等问题。主轴周围应预留刀具更换、冷却管路、吸尘接口和线缆弯曲半径空间，避免Z轴上下运动时发生干涉。

　　传动系统在布局上需要兼顾定位精度与维护空间。长行程轴通常将驱动元件沿导轨方向布置，使驱动力尽量接近运动部件质心，以减小偏载力矩。两侧Y向驱动若采用独立电机，应在控制系统中保证同步控制；若采用单电机联动，则需考虑传动轴或同步带布置带来的间隙与扭转误差。X轴和Z轴驱动元件应靠近导轨副安装，减少悬臂载荷对传动精度的影响。

　　工作台面作为工件承载区域，其平面度直接影响加工深度一致性。实际使用中，板材通常通过压板、夹具或真空吸附方式固定。对于轻型雕刻机，台面四周需预留压块安装位置；若加工易产生碎屑的木材或塑料，则应考虑吸尘罩和排屑通道。设备底部框架外侧还需留出电机、联轴器、限位开关和拖链的安装空间，不能仅按运动极限位置确定外形。

　　外形与安装边界方面，整机占地面积由底部Y向导轨长度和X向横梁跨距决定，加工幅面越大，外围所需的维护空间也越大。设备后侧和左右侧应预留检修通道，便于调整导轨、张紧传动件以及维护电机。顶部需考虑Z轴抬升后的最高点，主轴在上限位时不能与厂房照明、防护架或周边设备发生干涉。前端操作区则应保留上下料空间，保证板材能够平稳放置到工作台面。

　　在建模和结构评审时，需要重点检查龙门运动全行程中的干涉情况：横向滑座移动至X向两端时，Z轴护罩、主轴夹座和线缆拖链不得碰撞立板；龙门移动至Y向极限时，电机、滑块和限位块不得与底架端部冲突；主轴下行至最低加工位置时，刀具与台面、夹具之间仍需保留安全间隙。通过对导轨规格、梁体刚性、驱动布置和安装边界的协同校核，可以使该类轻型数控雕刻铣削设备在精度、成本和可维护性之间取得较合理的平衡。
