户外移动式燃气烧烤推车结构设计

　　这套移动式燃气烧烤设备主要面向庭院聚餐、营地餐饮、露台休闲烹饪以及小型户外活动供餐场景，整体采用轮式推车承载结构，把燃烧腔体、烹饪格栅、翻盖炉罩、燃气钢瓶、控制阀组和两侧置物台面整合在同一机架上，使用者不需要单独砌筑炉台或固定安装燃气管路，推入作业位置后即可完成布置。设备底部配置两只承重行走轮，后侧机架形成推移受力点，短距离转场时可直接翘起拖动；在静止烹饪状态下，轮体与前支撑腿共同形成稳定支撑，避免炉体在开盖、翻烤食材或放置餐盘时发生侧倾。

　　从实际用途看，该设备以丙烷或天然气作为燃料，液态燃气经钢瓶、调压管路和控制阀进入燃烧器，在烹饪表面下方形成均匀火焰，热量向上辐射至金属烤网，适合烤制肉类、蔬菜、海鲜等食材。与炭火烧烤相比，燃气方式点火快、火力调节直接，收尾阶段不需要处理炭灰，清洁和重复使用的便利性更高；炉体下方预留钢瓶安放空间，红色气瓶竖直置于机架内侧，周围由金属管架约束位置，既缩短供气管路长度，也降低搬运气瓶的劳动强度。

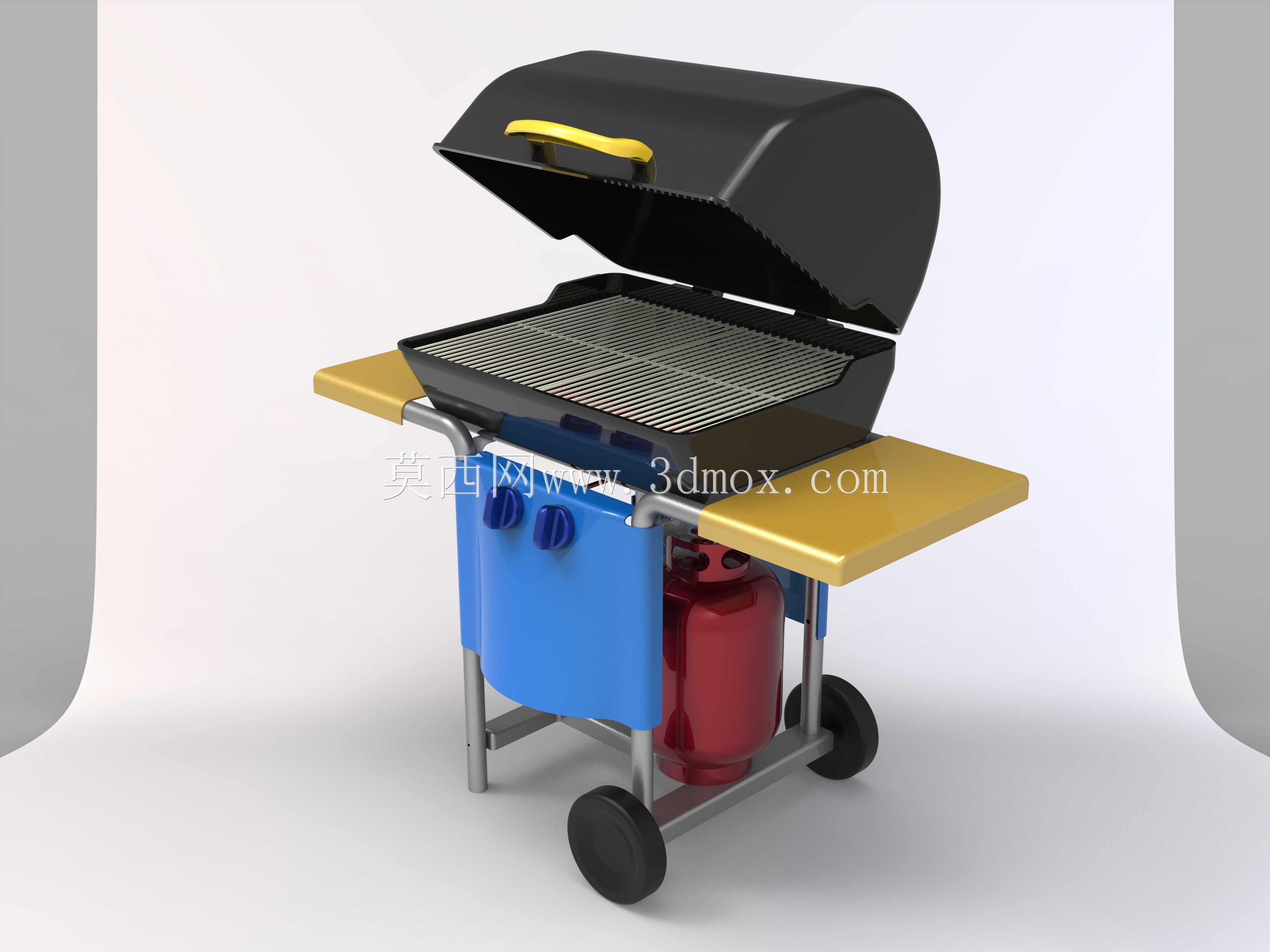

　　结构设计上，上部黑色炉罩为可翻转盖体，后端通过铰链与炉体连接，盖体前缘设置黄色隔热提手，开盖时握持位置远离高温内壁。闭合炉罩后，烹饪区形成相对封闭的热腔，可减少热量向四周散失，使食材表面获得更稳定的对流加热；打开炉罩时，盖体绕后铰点翻转并保持在安全角度，不会干涉取放食物。炉罩外形采用圆弧过渡，既增强外观整体性，也有利于内部热流沿弧形顶面循环，减少局部死角。

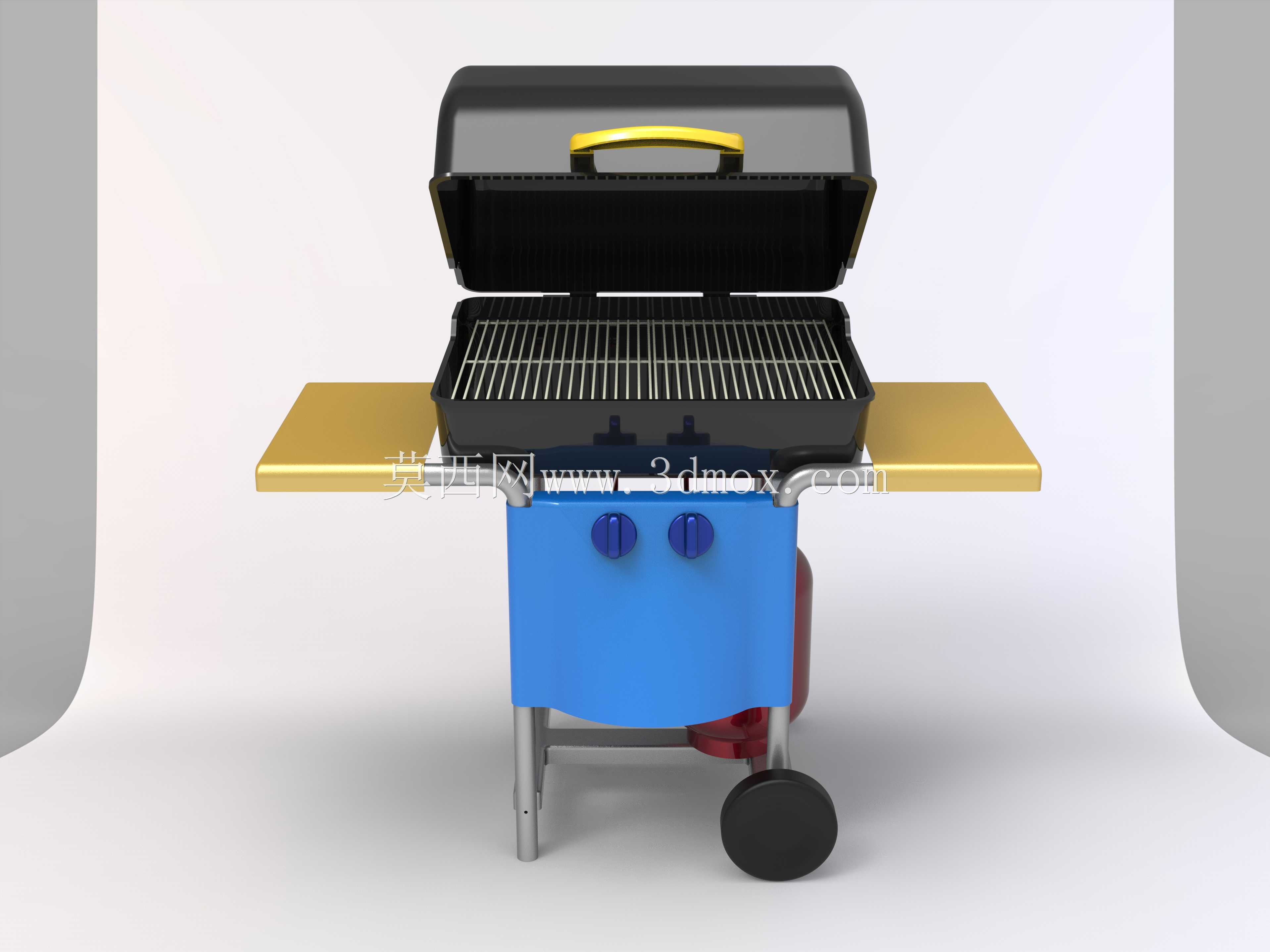

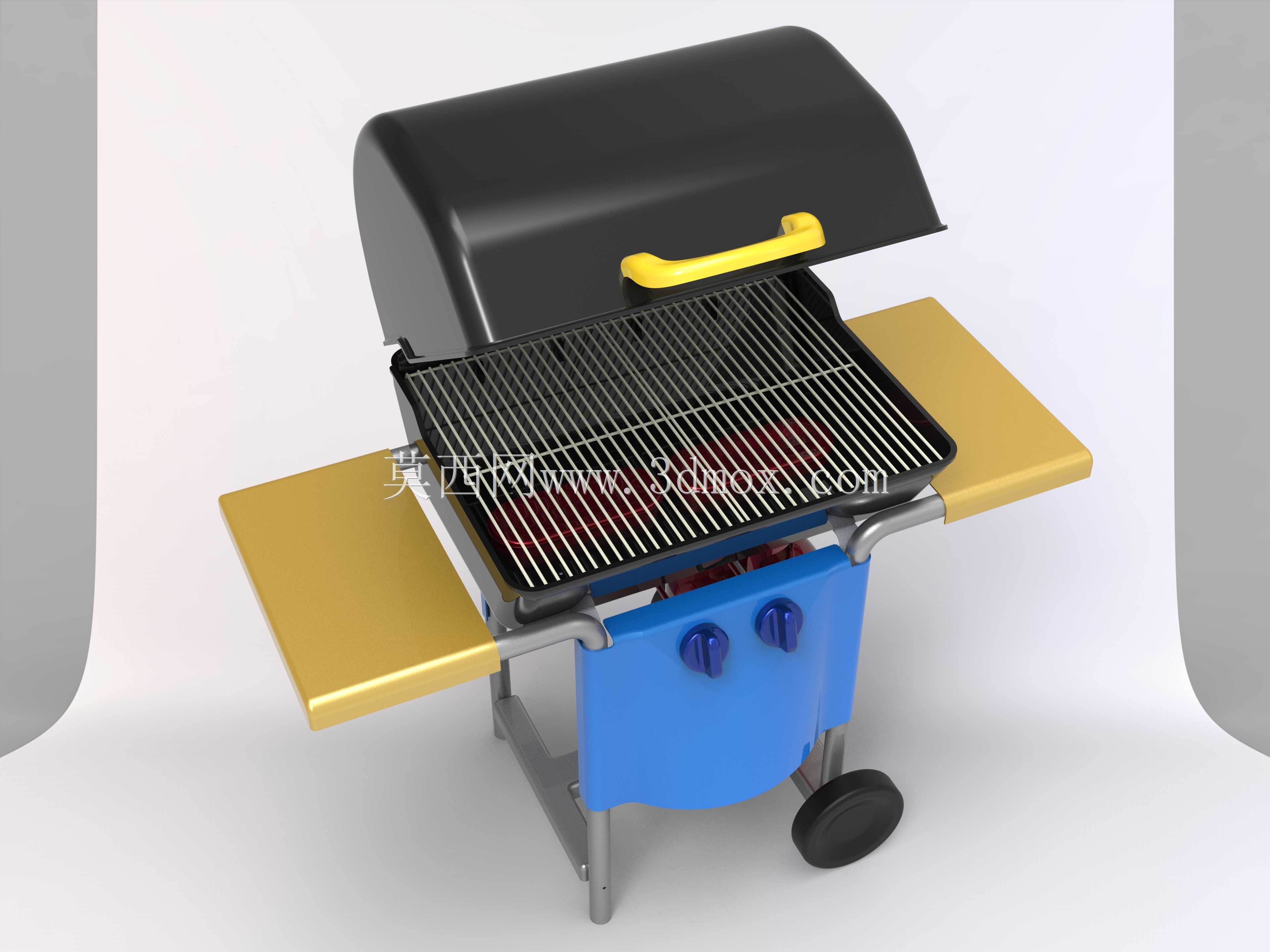

　　烹饪区核心为金属格栅，格栅条沿炉口长边平行布置，条状间隙能够让油脂向下滴落，同时在食材表面形成明显烤痕。格栅下方设置燃烧器和承油结构，燃烧器输出的火焰通过控制旋钮调节，两个蓝色旋钮位于炉体前侧，操作高度符合站立使用习惯。前侧面板将阀件、管路和燃烧区部分遮挡，既避免使用者误触高温区域，也让外观更整洁；面板与炉体之间保留检修空间，后期维护点火组件、燃气管接头或更换燃烧器时，可从正面及下部进行拆装。

　　两侧金色置物台为平板结构，展开后与炉口上沿接近等高，可临时放置餐盘、调料、工具或待烤食材。置物台通过支撑件与车架相连，承受侧向载荷时不会明显下弯；在收纳或运输状态下，台面可向上翻折或贴近炉体，从而减小整机横向宽度。机架采用金属管材焊接或装配成型，立柱与横撑构成笼式框架，炉体、钢瓶、轮轴和置物台均以框架为安装基准，载荷从上部烹饪区经立柱传递到底部轮轴和支撑腿。

　　安装边界方面，整机宽度由炉体本体加两侧展开台面共同决定，现场布置时需在左右两侧预留取放和翻折台面的空间；后方应留出开盖旋转半径以及钢瓶拆装空间，前方则需保证旋钮操作、人员站立和推车转向的距离。底部两轮位于机架后段，支撑点位于前段，推移时以后轮为支点抬起前侧，转弯半径较小，适合在露台木板、铺装路面和平整营地地面移动。由于设备涉及明火与燃气，建模和结构校核时需要重点关注钢瓶固定带位置、管路与高温炉体的隔离距离、炉罩铰链开启限位、置物台支撑刚度以及轮轴承载能力。

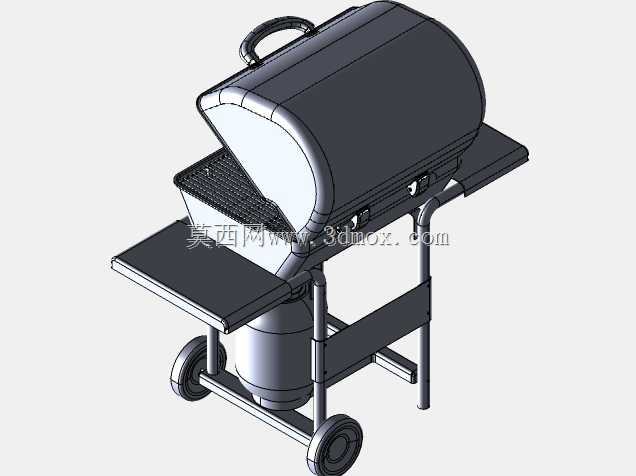

　　三维结构表达中，炉罩、烤网、燃烧腔、控制面板、气瓶、脚轮和置物台分别建立独立装配关系，能够清晰展示运动件与固定件的边界。烤网采用密集条状特征，便于后期根据食材类型更换网孔间距；炉罩提手使用醒目颜色区分，突出隔热操作件；控制面板旋钮保留旋转调节的形态语言；气瓶以圆柱罐体和顶部阀件简化表达，突出其在车架中的安放方式。整体模型不仅呈现外观造型，也反映了户外燃气烤架在移动、支撑、加热、置物和供气之间的结构协调逻辑，可用于烧烤设备方案展示、结构改型、教学演示以及户外厨电产品开发参考。
