龙门式石材荒料自动切割加工设备

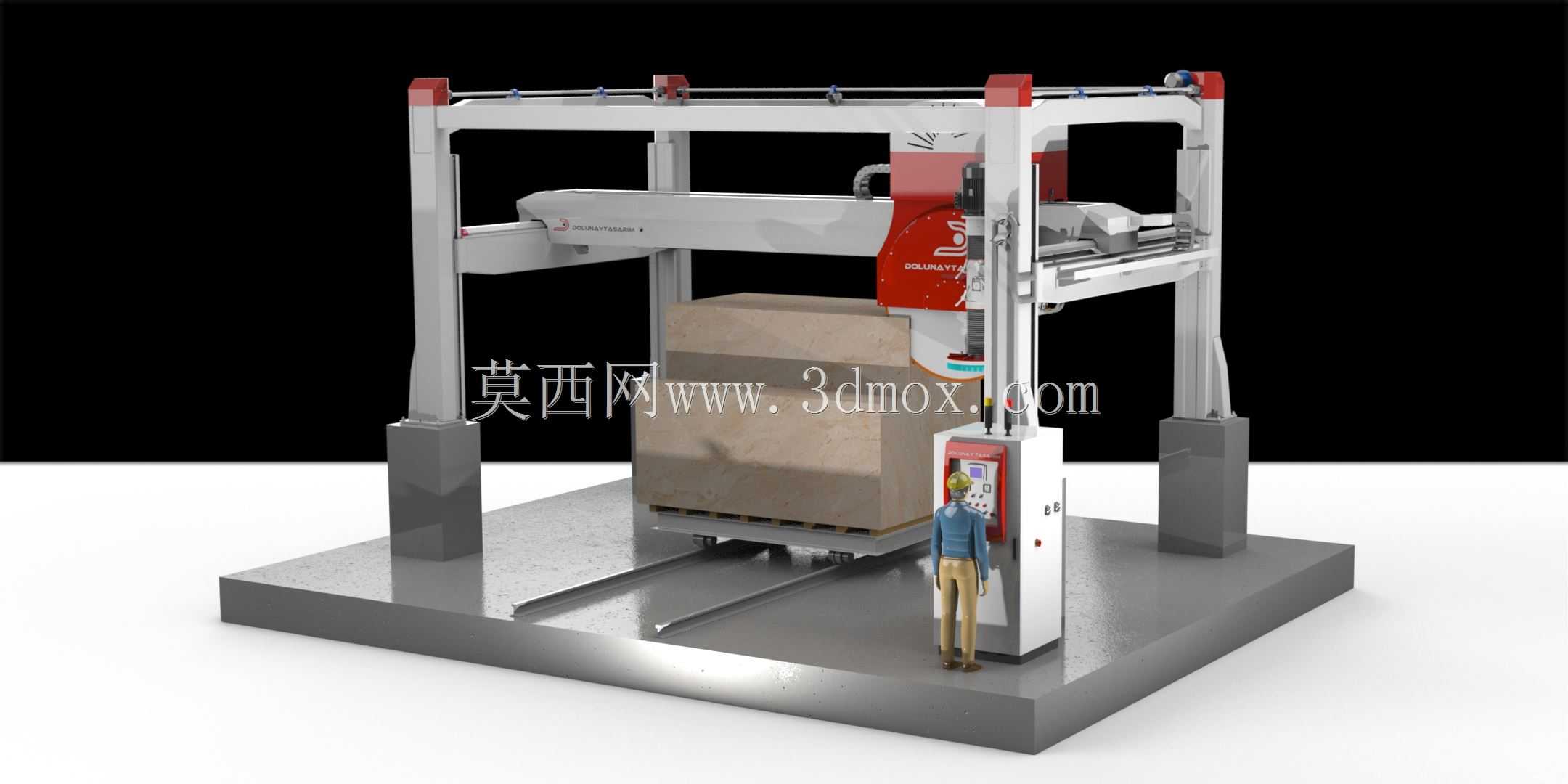

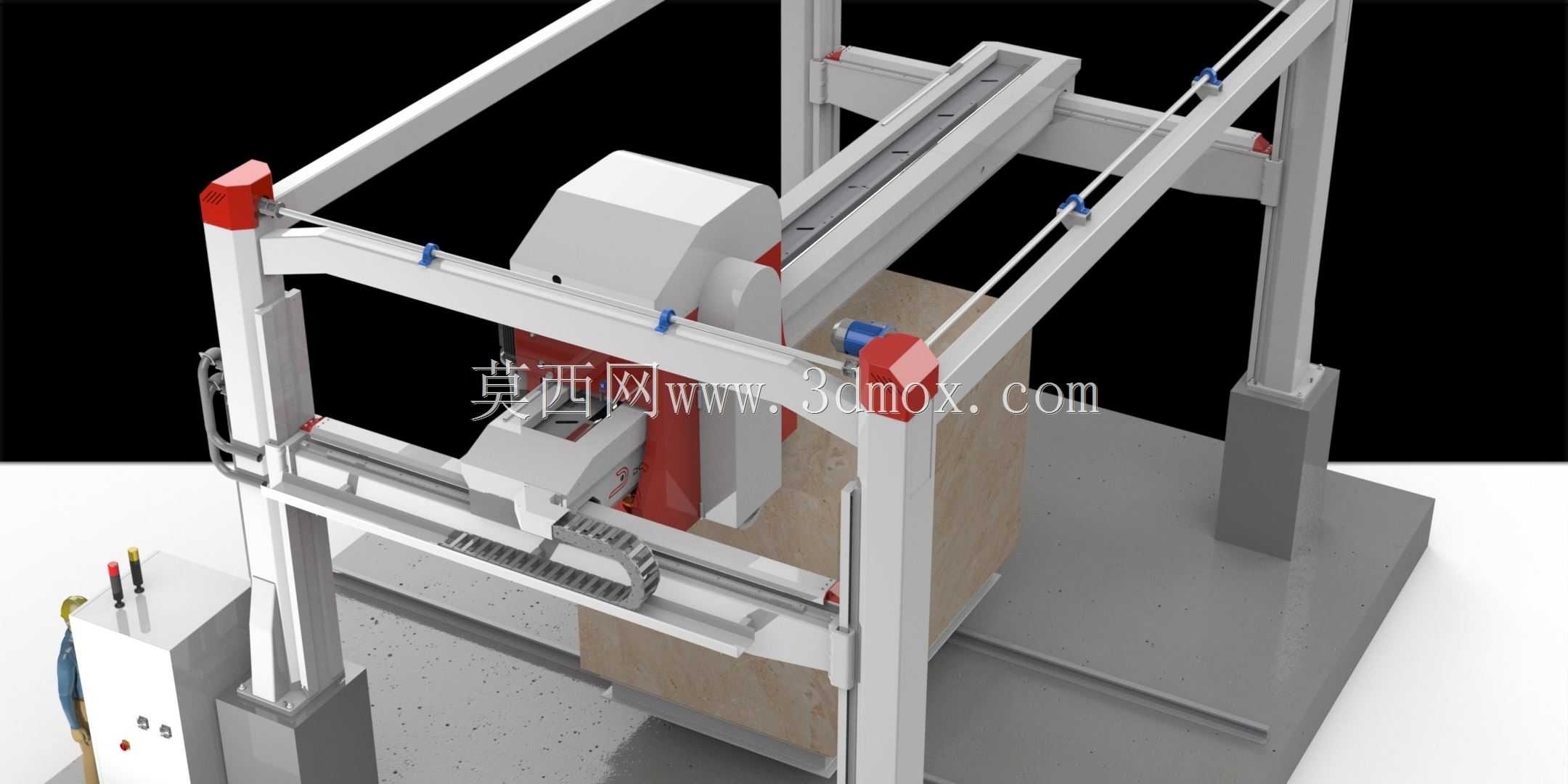

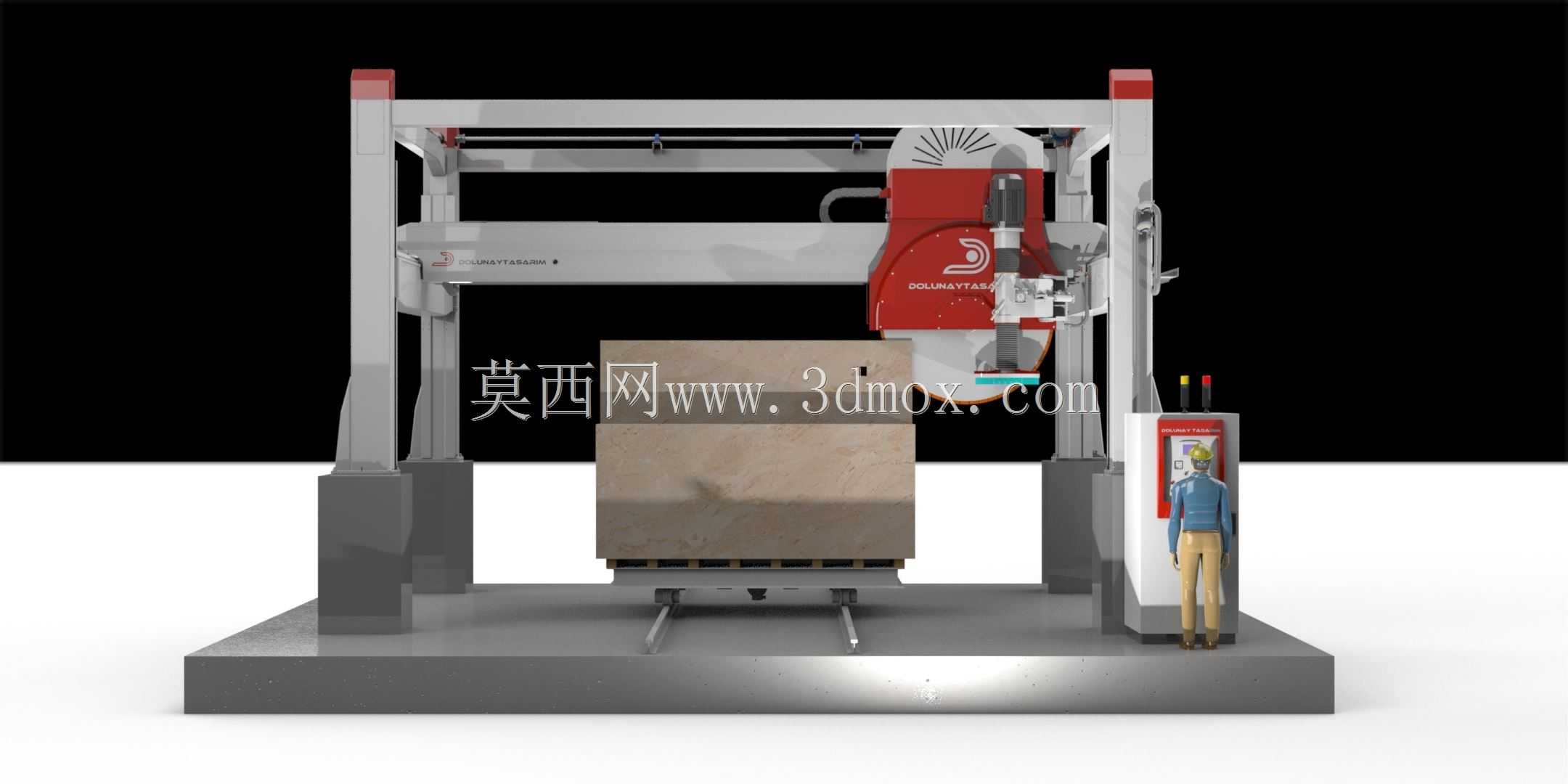

　　这套龙门式石材切割装备主要面向大理石、花岗岩等硬质天然石材荒料的初加工环节，在石材矿山加工厂、板材生产车间、建材加工基地中承担大块石料的分切、整形与规格板坯裁切任务。设备整体采用龙门框架跨立布局，两根厚重的立式支撑立柱分立于荒料承载工位两侧，顶部架设横向承载横梁，切割执行机构沿横梁做横向进给运动，横梁整体可沿立柱纵向导轨完成纵深方向走刀，底部宽大的整体式基座既承担整机自重与切割反力，也为荒料转运台车提供平整的轨道铺设基准。

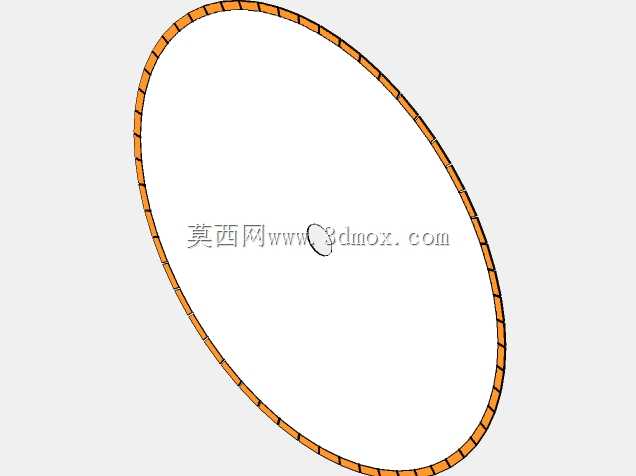

　　从现场作业逻辑来看，整块开采出来的石材荒料由叉车或专用转运台车运送至设备框架内部的承载工位，台车沿基座预埋轨道精准停靠定位后，切割主机从荒料顶部下刀，依靠高速回转的金刚石锯片逐层完成石料分切。相较于小型移动式石材切割机，这种龙门跨式结构的核心优势在于加工幅面不受设备本体侧向悬伸限制，可适配数米见方的大型荒料，框架两侧立柱直接将切割过程产生的径向切削力传导至地面基座，整机刚性储备充足，在锯切高硬度花岗岩时也能保持锯片运行平稳，减少崩边、掉角与锯片偏摆损耗。

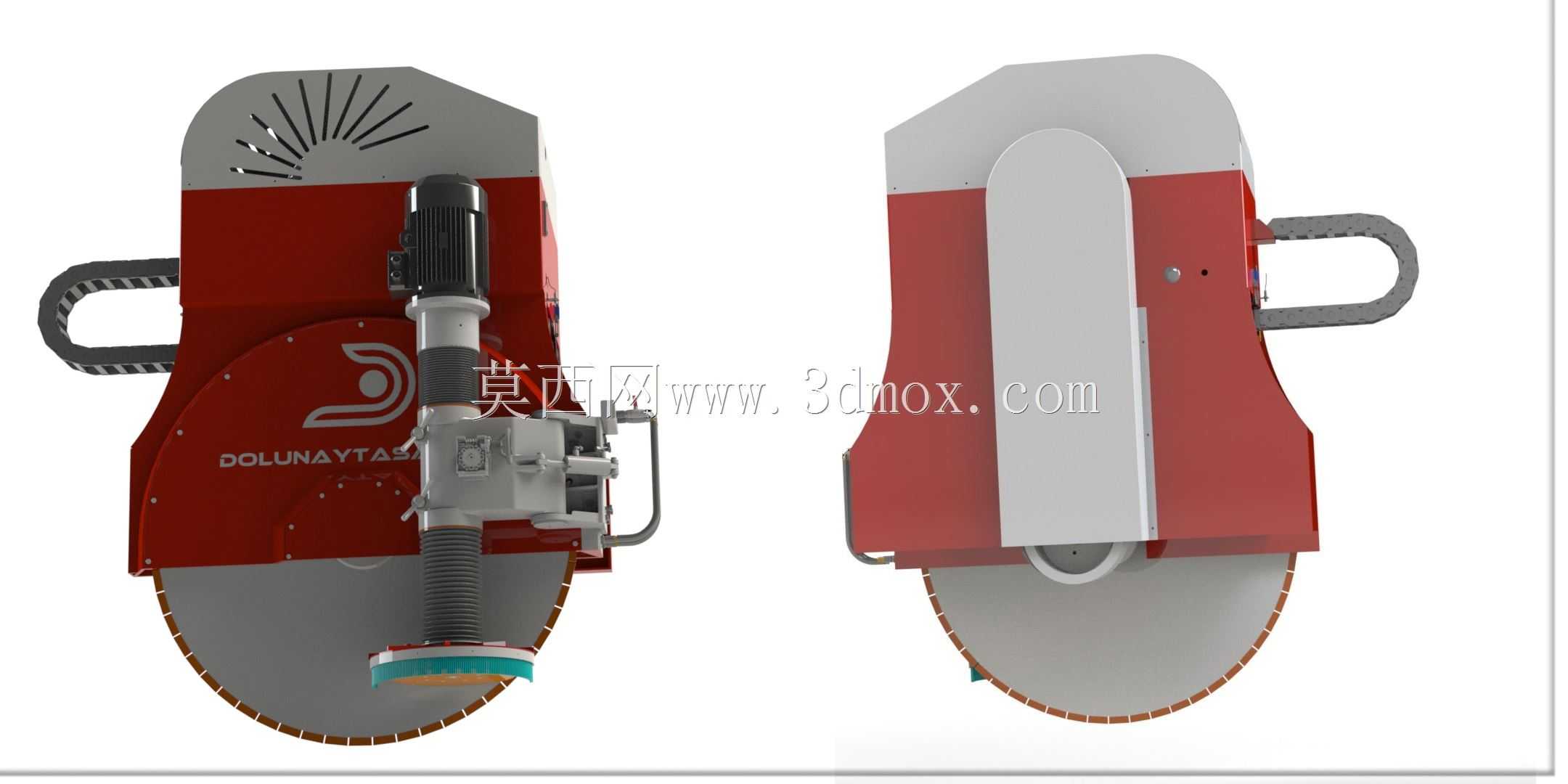

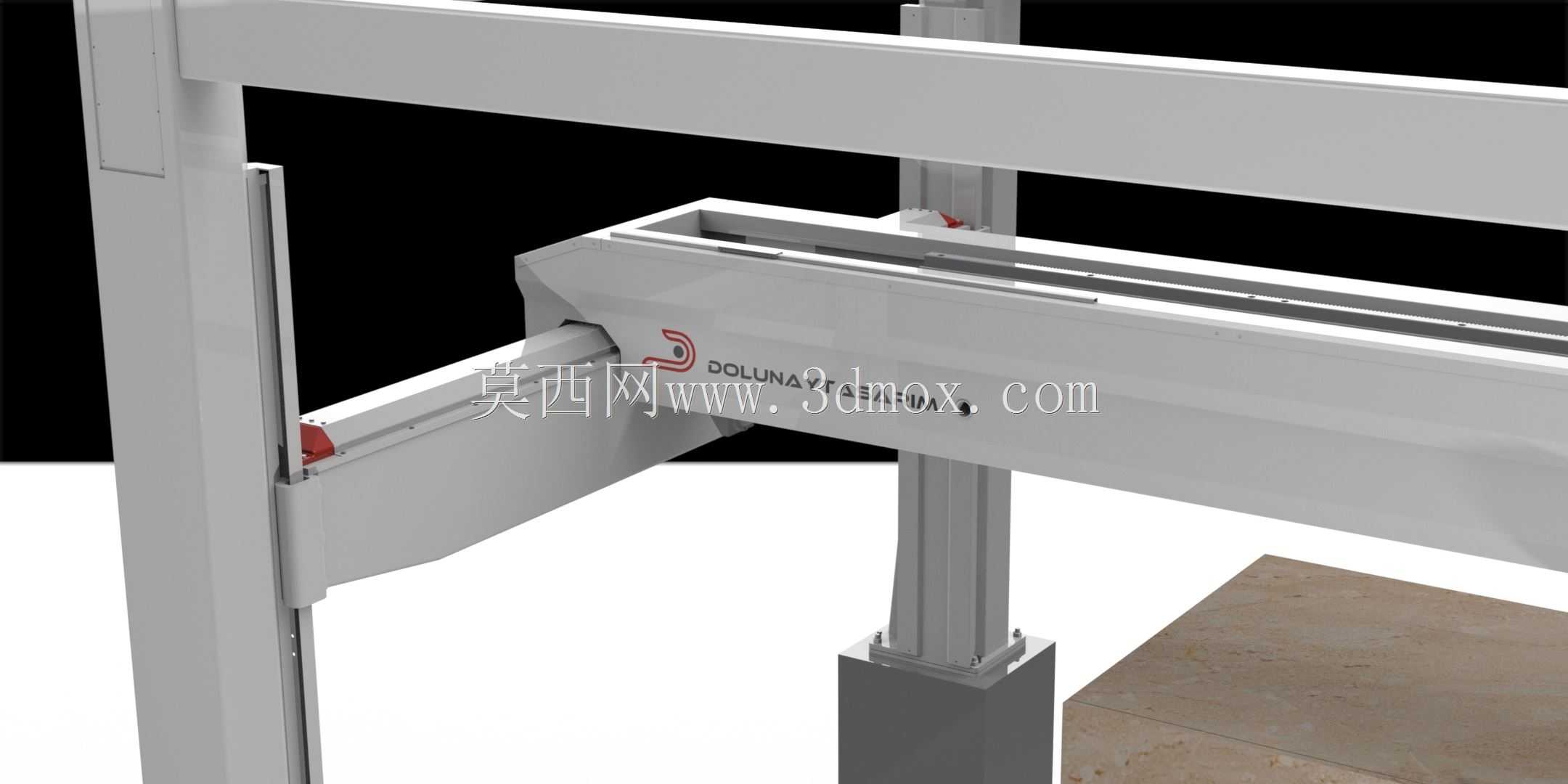

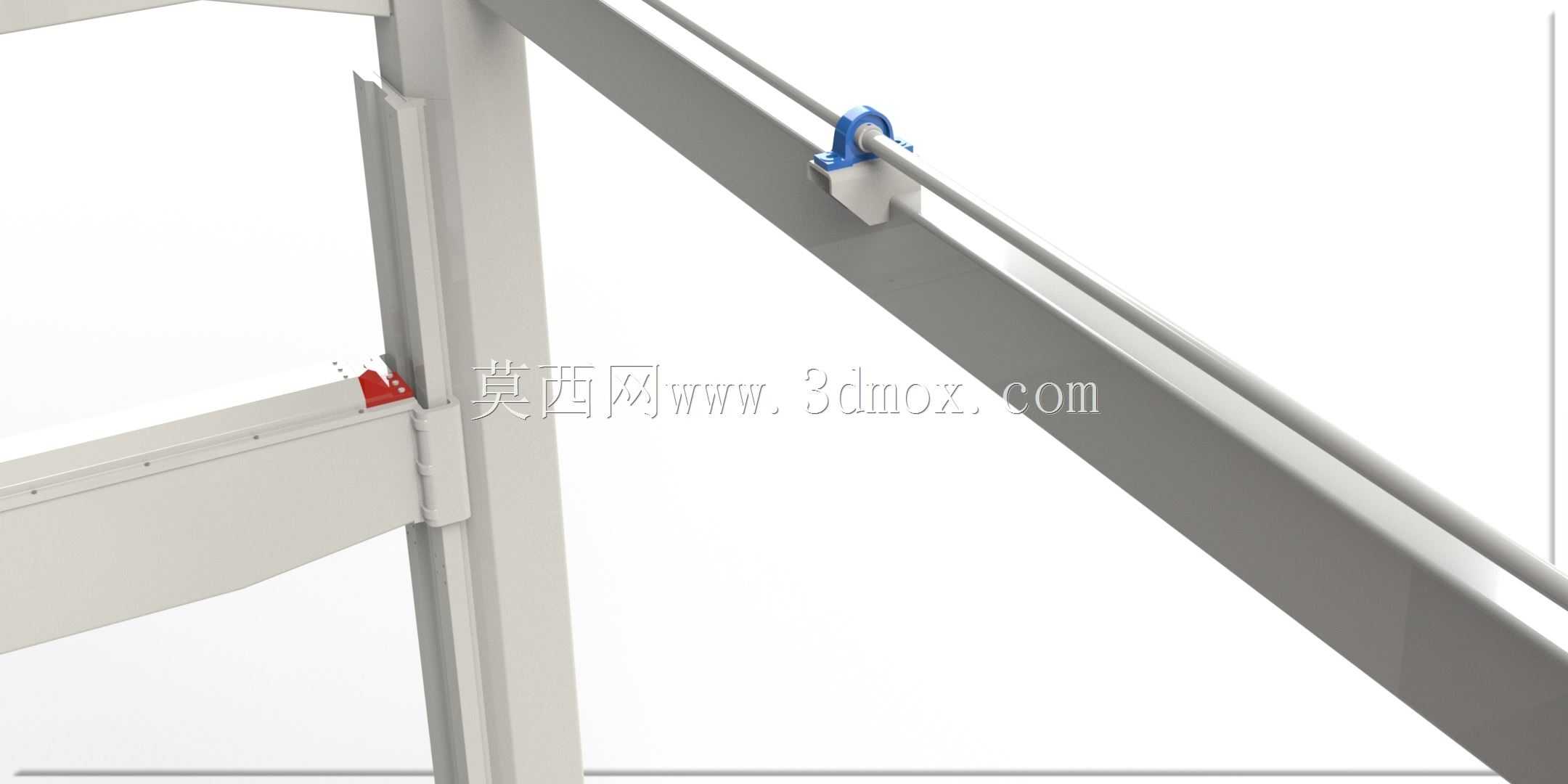

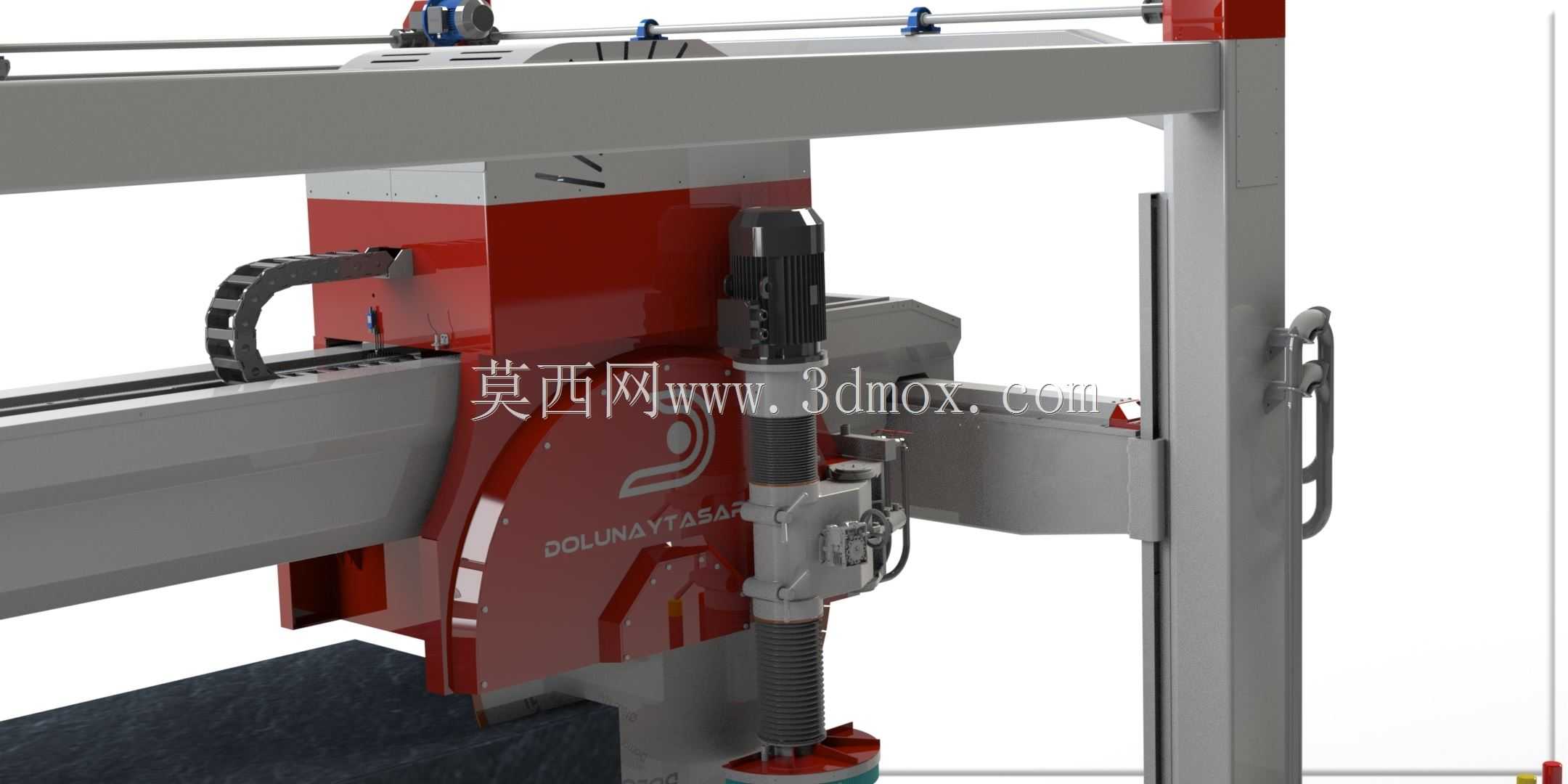

　　结构设计层面，顶部横梁采用箱型焊接钢结构，内部布置加强筋板抵消长跨度横梁的自重挠曲，横梁与两侧立柱的配合面加装线性导轨与齿条传动组件，横向进给由减速电机驱动齿轮齿条实现，传动间隙小、承载能力强，适配石材切割工况下的重载、多粉尘使用环境。切割主机滑座挂载于横梁前侧，除横向进给外还具备竖直方向的升降进给行程，升降导向采用方形重载导轨配合丝杠或链条提升机构，可根据荒料实际高度灵活调整下刀深度，锯切进给速度可根据石材硬度、锯片磨损状态分级调节，避免硬度过高时进刀过快造成锯片卡滞、烧片。

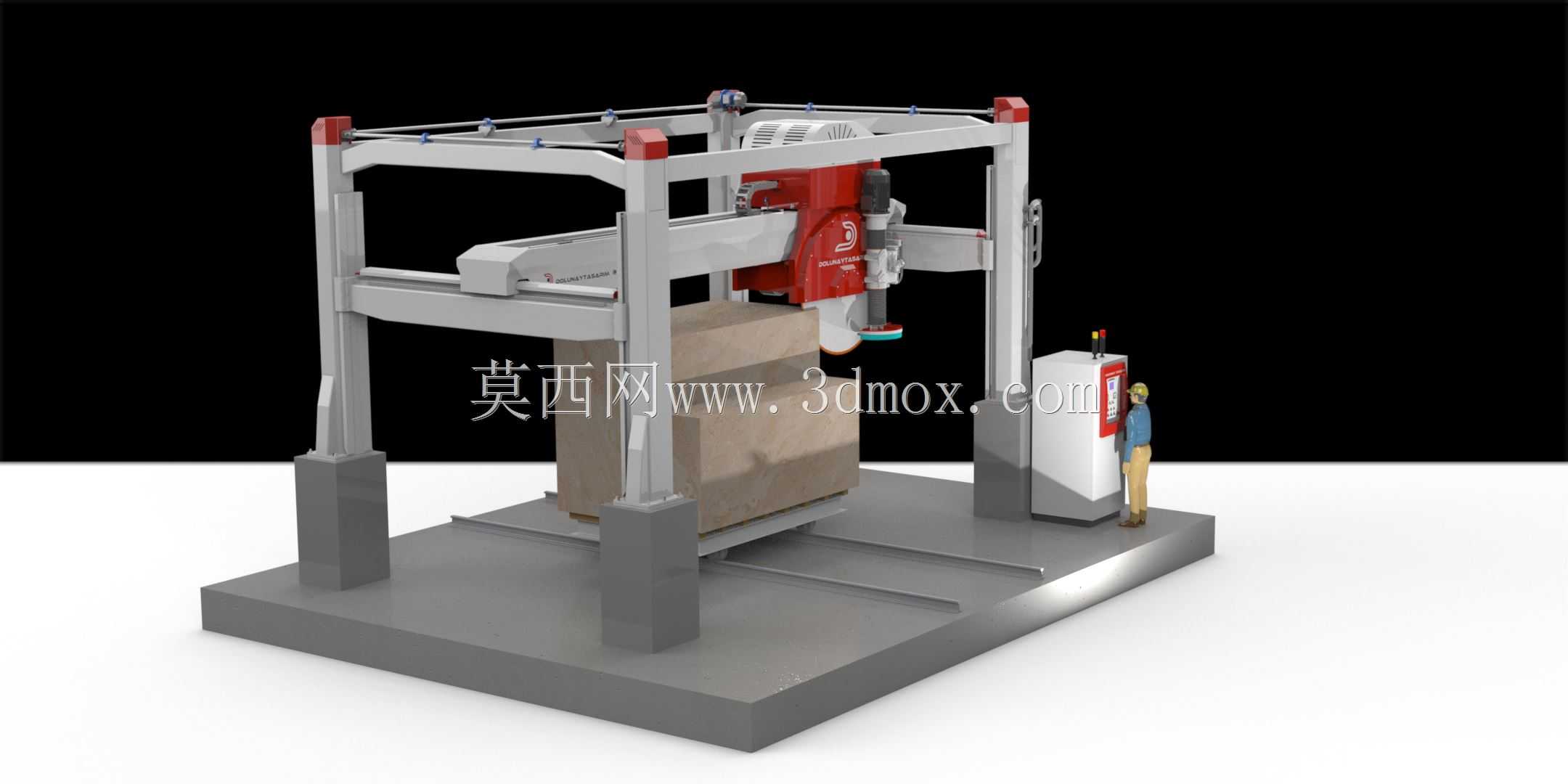

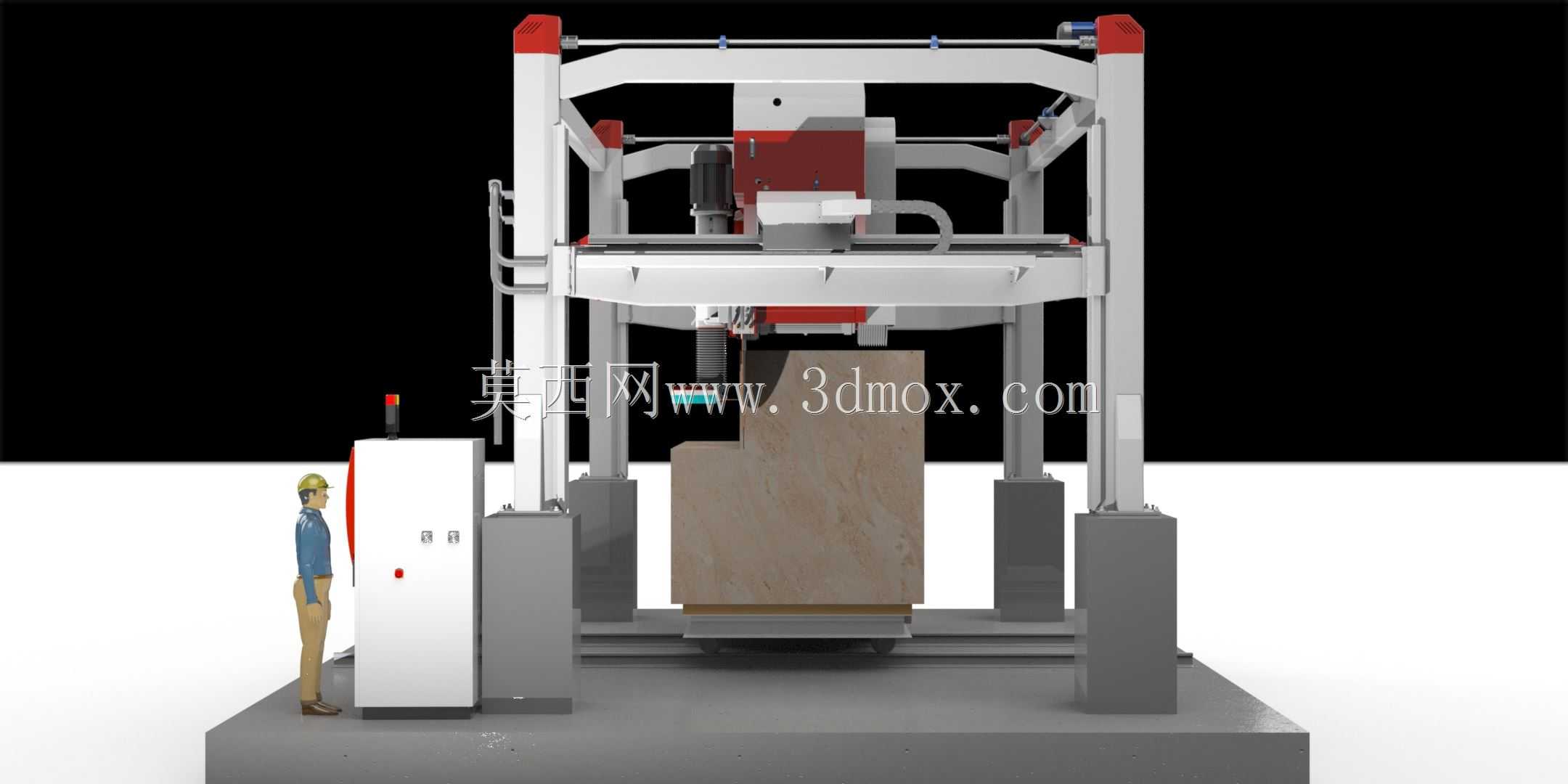

　　设备操作侧集成了独立的电气控制机柜，柜体内置进给驱动单元、锯片主电机控制回路与工况检测模块，面板布置操作按钮与状态显示元件，操作人员站在设备侧方安全区域即可完成上料对位、切割路径设定、启停控制与故障复位，无需靠近高速运转的锯片作业区，符合石材加工车间的安全操作规范。整机外围预留了除尘供水接口，实际生产中可对接湿式冷却水系统，切割时向锯片与石料接触区域持续供水，既能够冷却金刚石刀头、延长锯片使用寿命，也可以压制切割产生的石粉扬尘，改善车间作业环境。

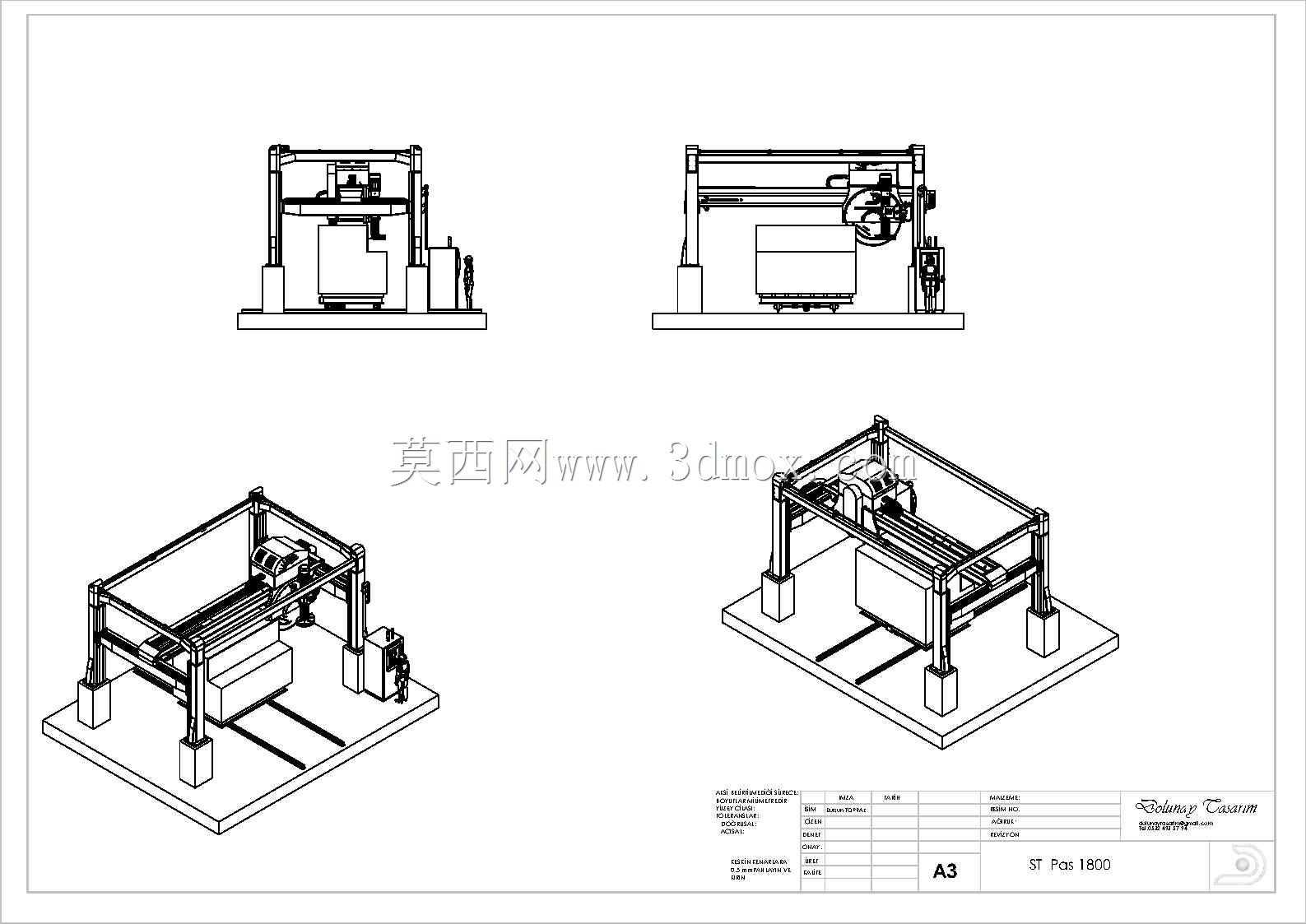

　　安装边界方面，设备整体占地轮廓以底部基座为基准，长宽尺寸需匹配常规荒料台车的通行与停靠需求，框架内部净空宽度、净空高度决定了可加工荒料的最大外形尺寸，选型时需保证荒料连同台车的整体外形与框架内侧立柱、横梁下沿保留足够安全间隙，避免走刀过程中发生碰撞。基础施工阶段需对设备安装位置做混凝土地面硬化处理，预留地脚螺栓固定孔，保证两侧立柱安装的平行度与横梁的水平度，若基础沉降不均会直接导致导轨运行卡滞、切割面平面度超差。车间布置时还需在设备前后预留荒料台车进出的转运通道，侧面预留电气柜检修、锯片更换的操作空间，顶部留出吊装横梁、更换主电机的起重作业余量。

　　这套结构方案在建模时完整还原了框架焊接件、传动导轨、切割主机、控制机柜与荒料台车的装配关系，各运动部件的行程限位、连接紧固件的装配位置均按实际工程逻辑搭建，可作为石材加工设备选型、非标改型设计、车间布局规划的参考结构，帮助设计人员快速校核龙门跨距、进给行程与加工工位的匹配合理性，缩短同类建材加工装备的开发设计周期。
