螺母圆螺母自动上料攻丝专机结构

　　这套三维结构针对六角螺母、圆螺母类标准紧固件的内螺纹批量加工场景搭建，常见于五金标准件车间、紧固件配套产线、汽配小件加工工段，替代传统人工手持工件对准丝锥的作业方式，把工件排序、定向输送、装夹定位、攻丝进给、成品归集几个动作整合在同一台机架上，适配M6到M16区间的螺母内螺纹攻丝工序，工件覆盖普通六角厚螺母、圆锁紧螺母、带垫焊接螺母等常见中小规格紧固件。

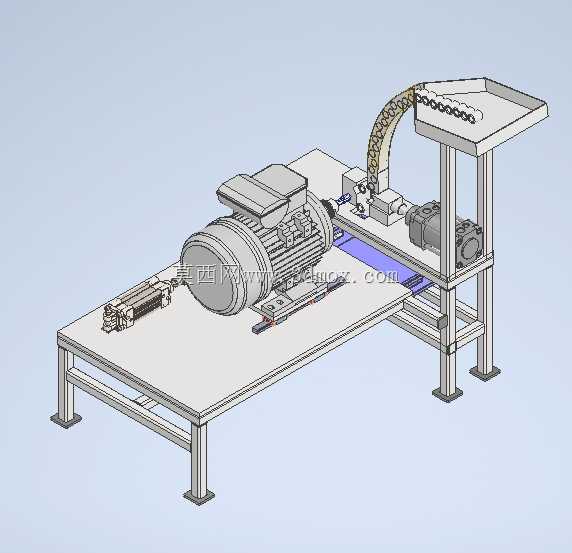

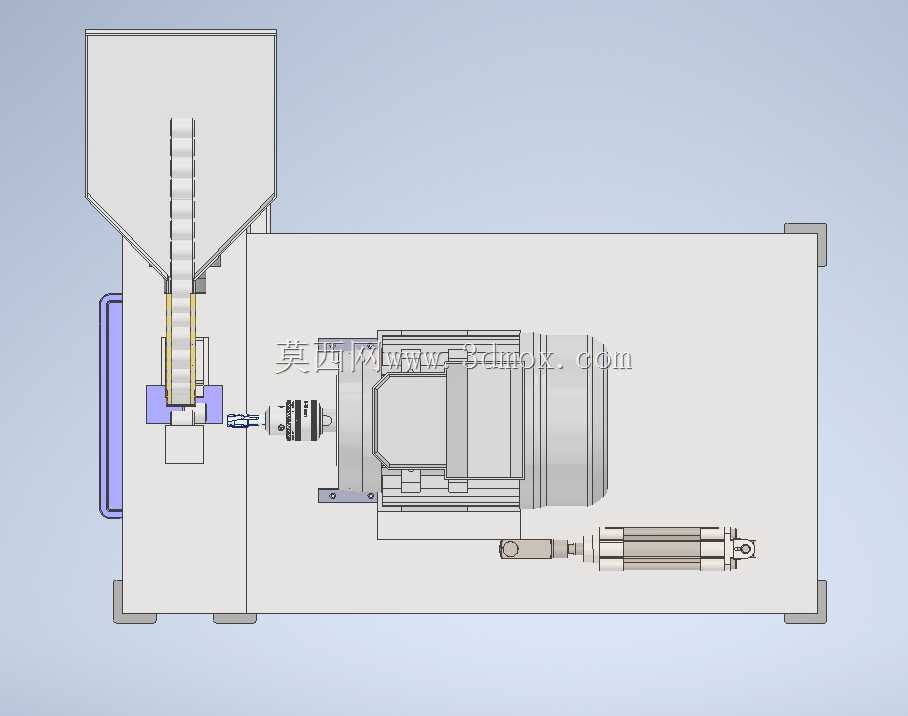

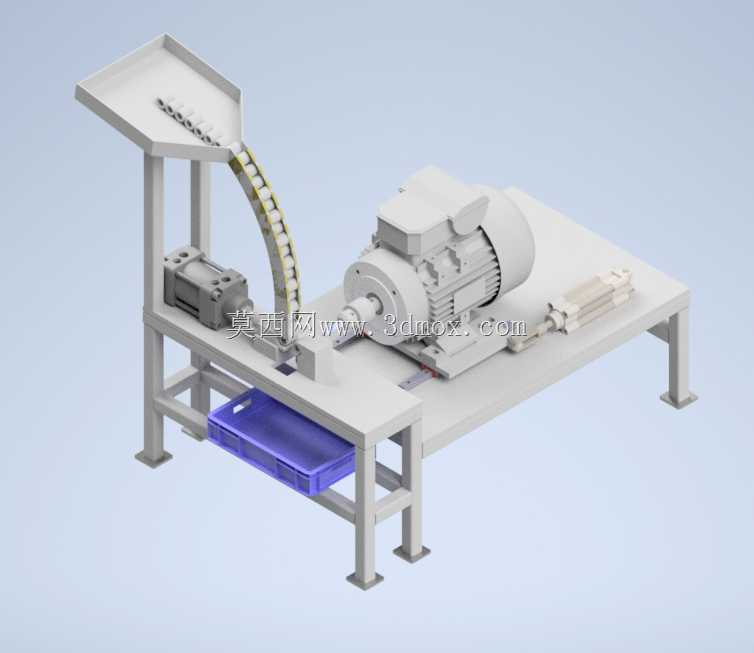

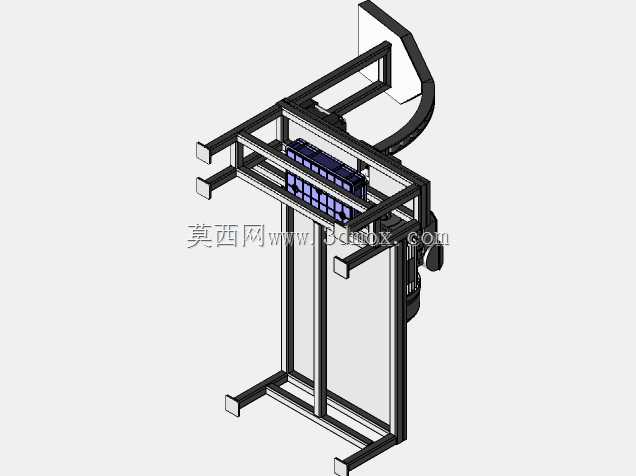

　　从整机布局来看，机架采用方管焊接拼装的台式框架，台面为整块加工钢板，所有执行部件的安装基准面统一落在台面上，底部四条支腿带可调脚杯，可在车间水泥地面找平，支腿之间加装横向方管撑梁抵消攻丝时的扭转振动，台面下方预留敞开空间放置成品接料盒，图中蓝色塑料周转箱直接推入机架下层空位即可承接加工完成的工件，不需要额外搭建出料输送线，车间转序时直接抽走料箱转运到下一道去毛刺、检验工序即可。

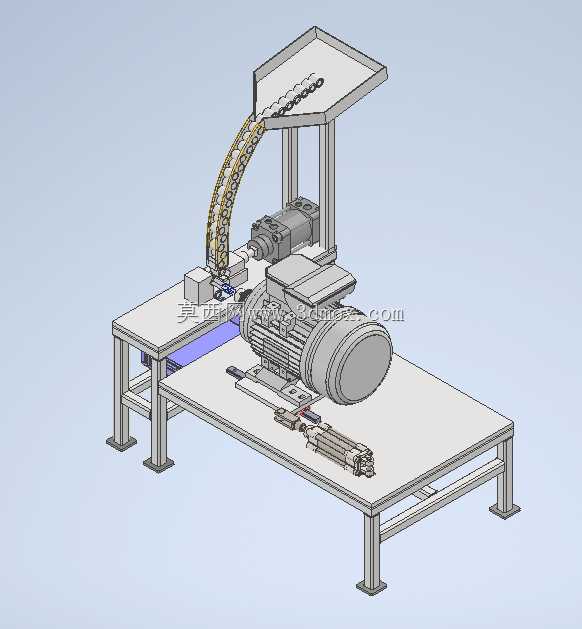

　　工件上料部分采用倾斜式振动储料斗搭配链板式定向输送轨道，储料斗为敞口斜斗结构，操作工一次性将整批待加工螺母倒入斗内，工件依靠重力沿斗内斜面滑入输送链的卡位槽，链板上的定位卡槽按照螺母外形尺寸做限位，仅允许姿态正确的工件卡入槽位，姿态歪斜的工件会在输送爬升过程中自然滑落回储料斗底部，不需要额外加装视觉选别机构，结构简单且故障率低。输送链从低位料斗向台面加工工位斜向爬升，轨道两侧加装可调导向压板，防止工件在输送途中弹出，轨道末端衔接分料工位，分料气缸按照攻丝节拍逐个将工件推送至攻丝夹具定位孔内，避免连续落料造成卡料。

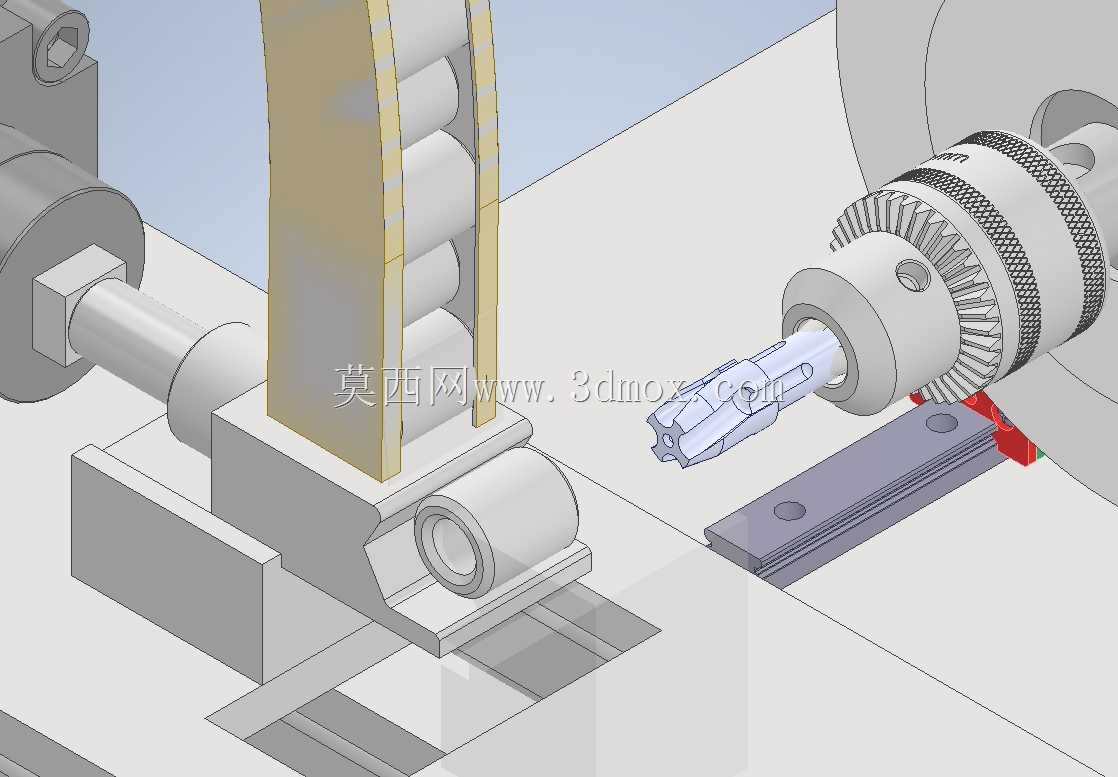

　　攻丝执行核心采用卧式布置的驱动主轴单元，主电机通过减速箱体带动攻丝主轴旋转，主轴前端装夹对应规格的丝锥，主轴进给采用气动滑台推进，滑台沿直线导轨做轴向进给，进给行程匹配M6至M16不同规格螺纹的攻丝深度，攻丝到位后主轴反转退刀，整套旋转进给的参数可根据工件螺纹规格调整转速与进给速度，针对钢件、铜件、铝件不同材质螺母匹配不同切削参数。夹具部分采用气动自定心定位座，工件送达工位后夹紧气缸快速将螺母端面压靠在定位止口上，保证螺母底孔与丝锥主轴同轴度控制在公差范围内，避免攻丝出现螺纹偏斜、烂牙问题。

　　工位旁侧布置的横向气动推杆负责工序间工件转运：上一个工件攻丝完成、夹具松开后，推杆将成品从定位孔中推出，沿台面落料滑道滑入下方接料箱，同时分料机构将下一个待加工螺母送入定位工位，整套动作逻辑由气动回路搭配行程开关触发，节拍稳定，单台设备可替代2到3名人工操作的台式攻丝机产能，且避免人工近距离接触高速旋转丝锥的安全隐患。

　　设计阶段优先考虑了换产适配性，输送链的卡位槽、夹具定位止口、丝锥夹头都设计为快换结构，切换不同规格螺母生产时，仅需要更换对应厚度的链板卡槽块、定位套与对应规格丝锥，调整进给行程限位即可完成换型，不需要对主机架和主传动部分做改动。设备安装边界方面，整机台面高度按照操作工站立作业的人机高度设置，储料斗顶端高度控制在人工倒料的舒适区间，设备左右两侧预留气缸、电机的维护操作空间，后侧预留气动三联件、电磁阀组的安装位，整机占地面积紧凑，可直接沿车间通道并排布置多台，形成不同规格螺母的攻丝加工组，供电仅需接入车间常规三相电源，供气接入厂区压缩空气管网即可运行，不需要额外的特殊地基预埋。

　　结构细节上，输送链的张紧机构布置在爬升轨道下端，长期运行出现链条磨损伸长时可快速调整张紧轮位置补偿张紧力；攻丝主轴端加装切削液喷淋嘴，攻丝过程中可喷射切削油降低丝锥磨损，台面预留回液槽可将多余切削液导流回收；所有气动元件的管线沿机架方管内侧排布，外观整洁且避免工件刮碰油管，整体结构完全围绕紧固件批量攻丝的实际生产需求设计，没有冗余复杂机构，维护点都暴露在易操作位置，适合中小五金加工厂的连续批量生产工况。
