单人操作螺旋钻孔表演装置结构

项目分类:机床 发布时间:2024-01-09 ID:719875
  • 单人操作螺旋钻孔表演装置结构
  • 单人操作螺旋钻孔表演装置结构
  • 单人操作螺旋钻孔表演装置结构
  • 单人操作螺旋钻孔表演装置结构
  • 单人操作螺旋钻孔表演装置结构

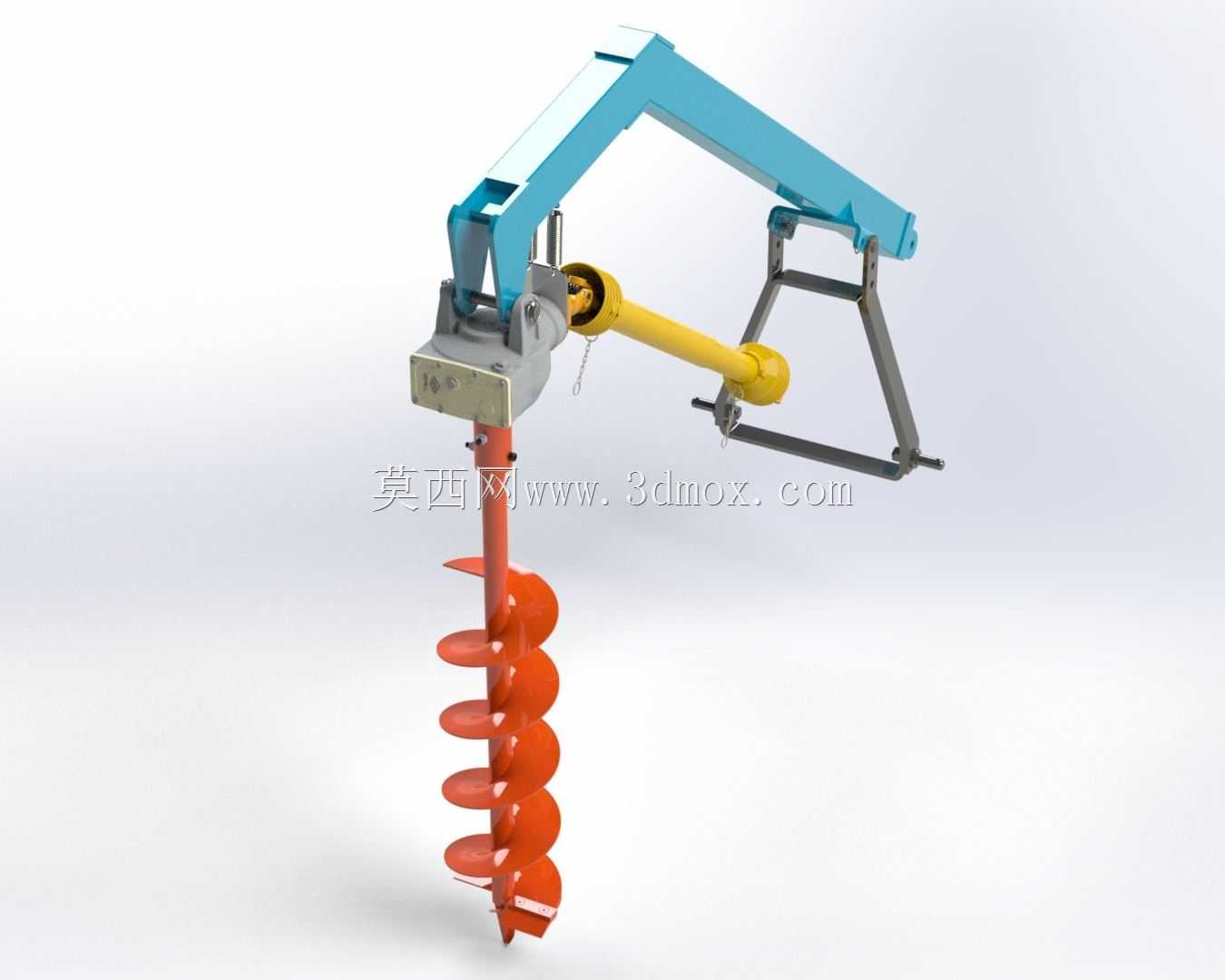

  这套装置以单人可独立完成钻孔动作的表演场景为出发点,把螺旋钻具、支撑臂架、传动杆件和稳定机架组合在同一套可动结构中。现场使用时,操作者不需要额外配合作业人员,只需围绕机架站位,通过臂架姿态变化将下端螺旋叶片送入土层或模拟介质,再借助传动部件带动钻杆旋转,形成连续下钻、提钻和移位的完整动作。它更偏向教学演示、舞台机械展示和小型作业模拟,而不是重型工程桩机,因此结构设计重点放在动作可视性、操作边界清晰和部件装配关系明确上。

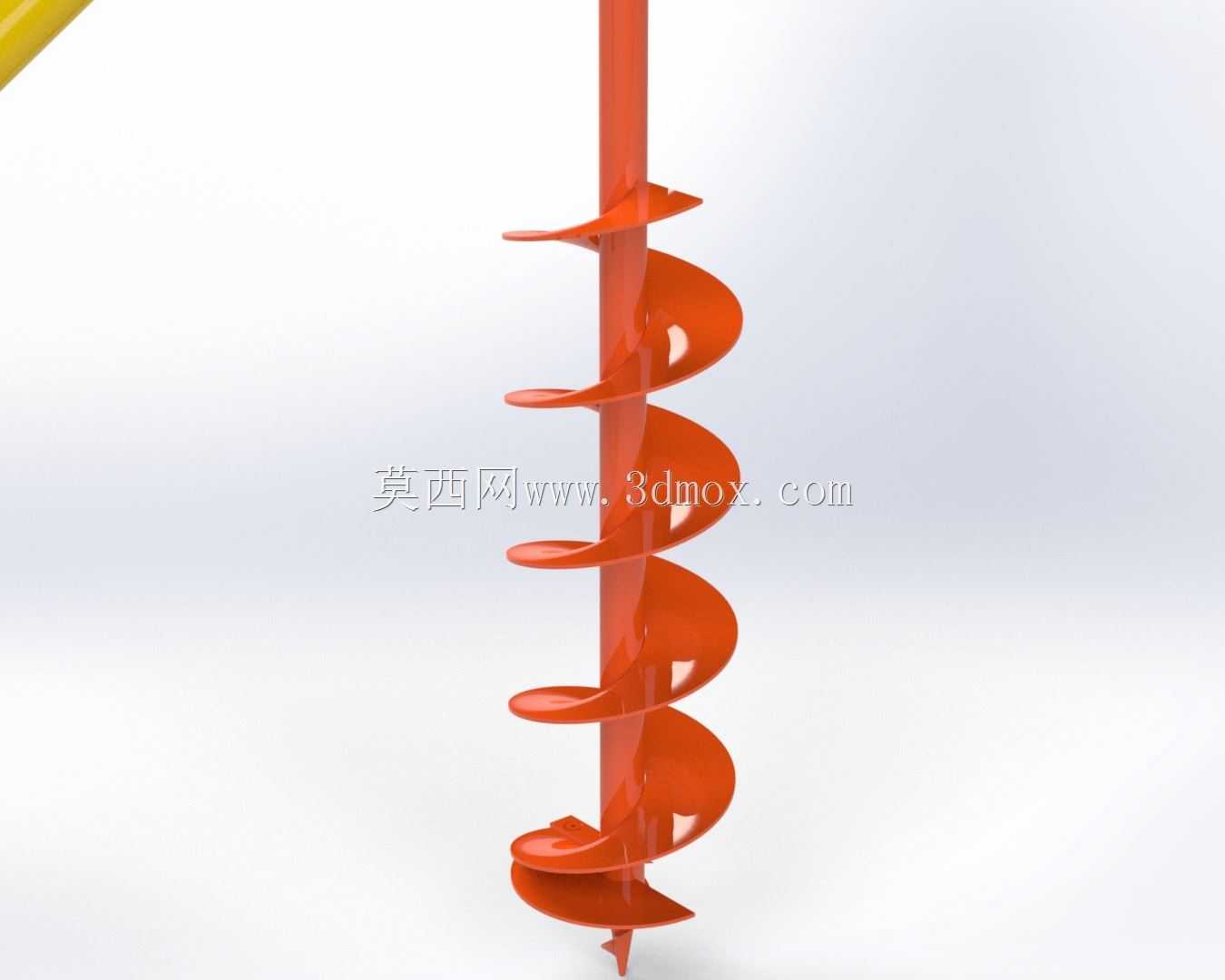

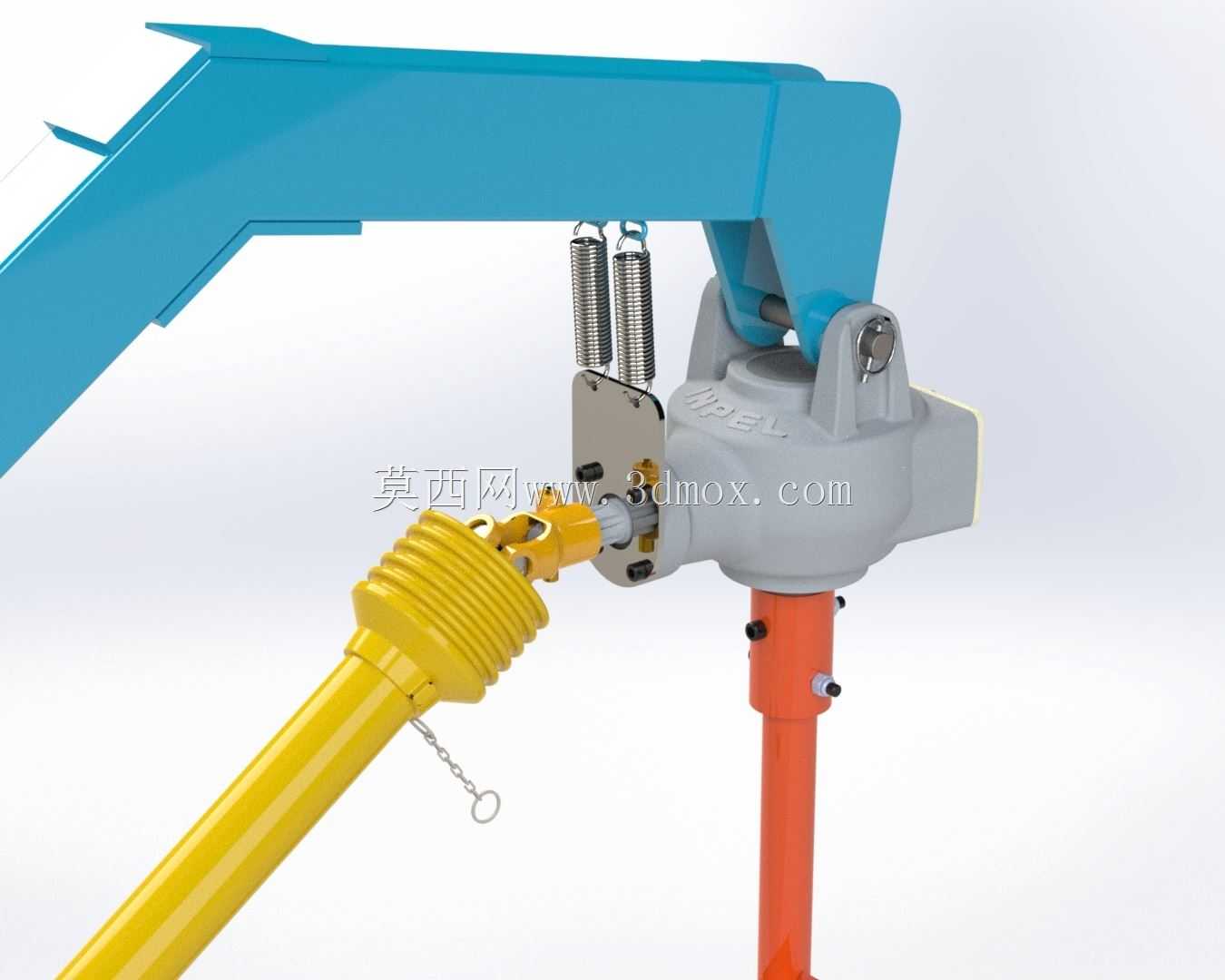

  从下部执行端看,红色螺旋叶片沿钻杆等距布置,叶片外缘形成连续的输送面,旋转时可把钻孔过程中被切削或扰动的物料沿螺旋面向上带出。钻杆上端连接灰色传动与夹持箱体,箱体既承担扭矩传递,也作为臂架末端的安装基准。该部位在建模时需要重点保证钻杆轴线、箱体输出孔和臂架铰接点之间的位置关系,若同轴度或铰接距离处理不当,动作中会出现钻杆摆动、叶片擦碰机架或提钻轨迹偏移等问题。

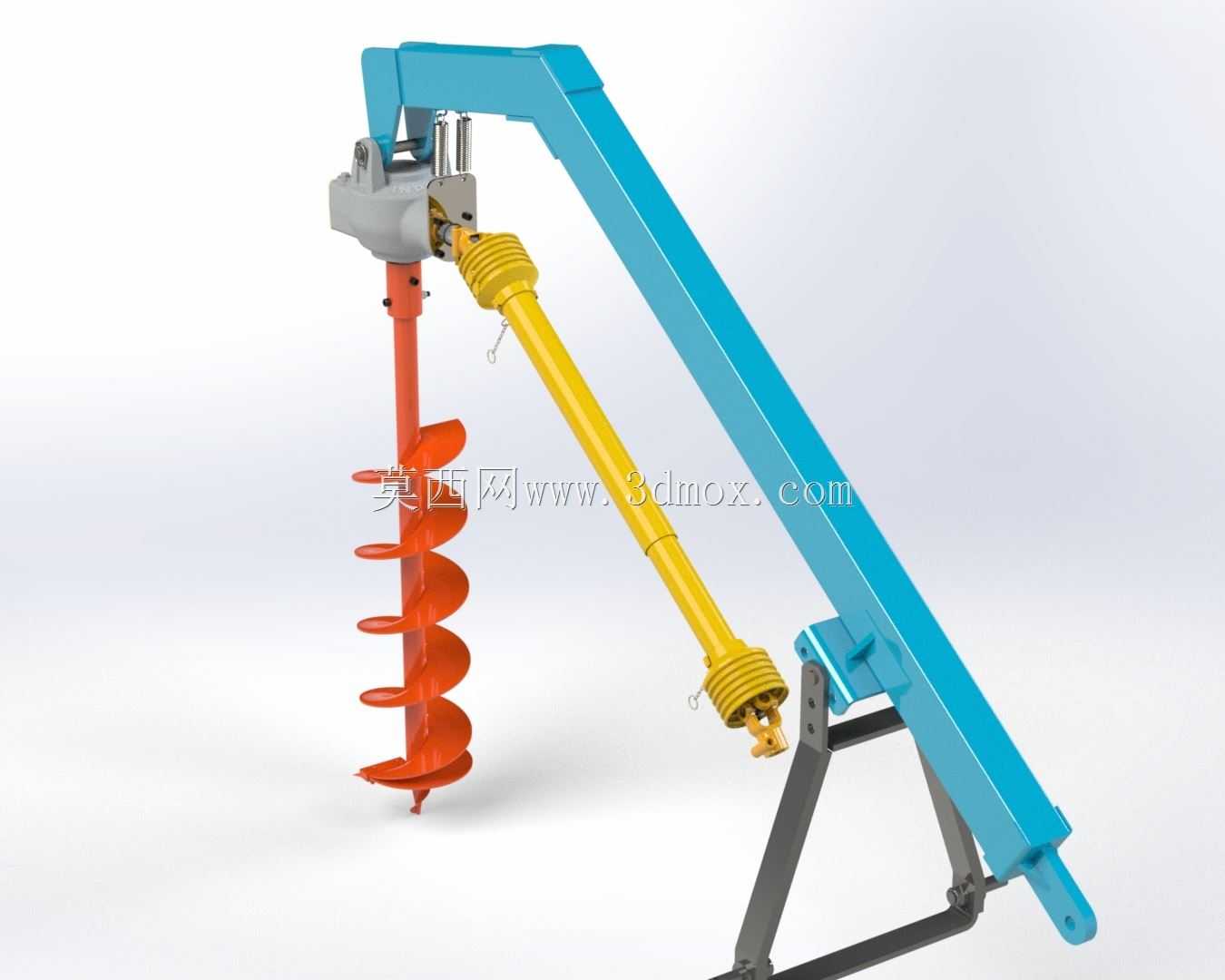

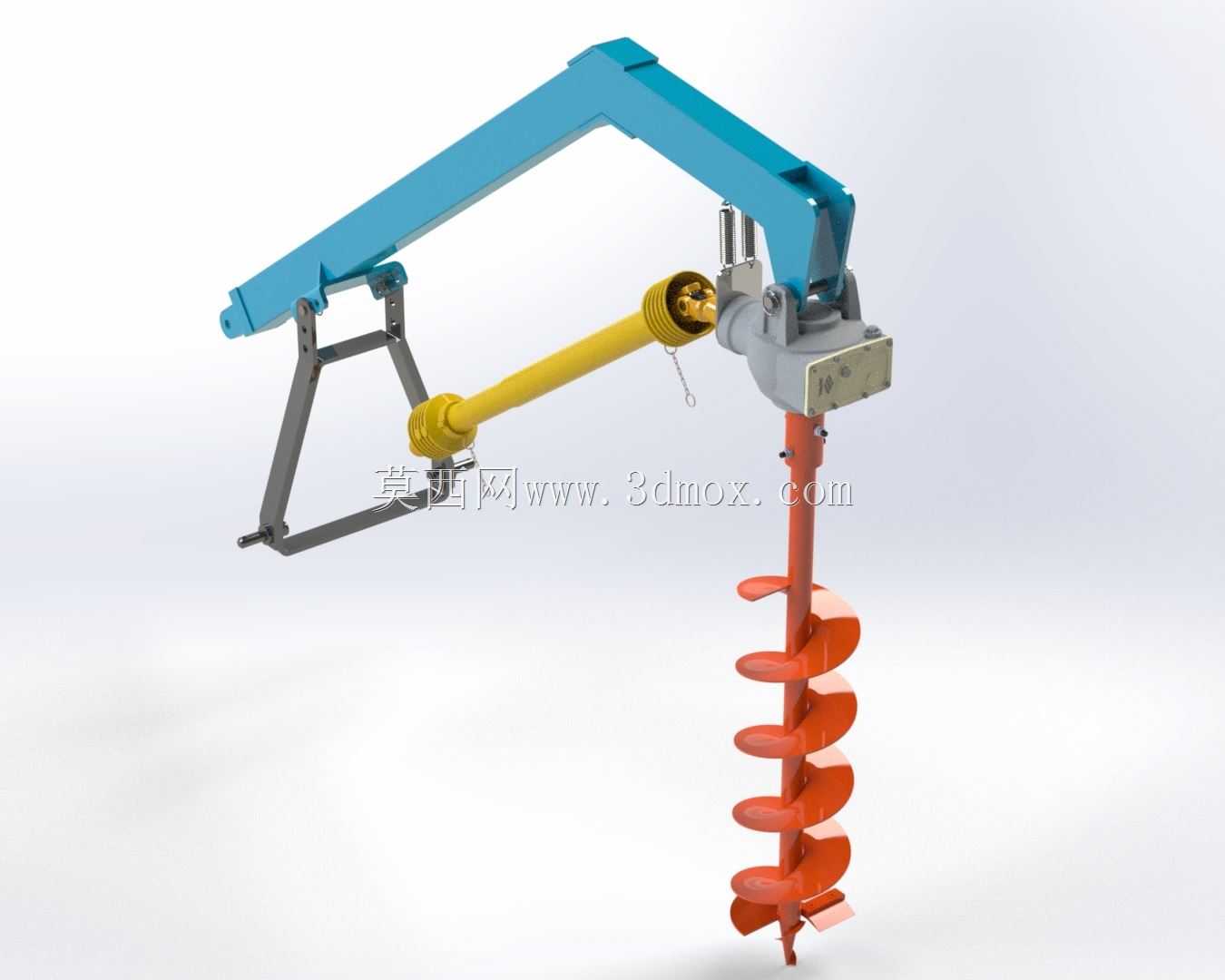

  上部蓝色臂架采用折线形轮廓,长臂与短支撑之间通过铰接点形成可折叠的运动关系。臂架并非单纯装饰件,它决定钻具从停放位置到工作位置的空间路径。展开时,前端钻具能够越过机架前侧边界到达作业点;收拢时,钻具靠近机架,整体占地缩短,便于转运或表演复位。臂架截面在模型中表现为具有宽度和厚度的箱形杆件,这种处理符合轻型承载结构的常见思路,能够承受钻压、扭转反力和提钻时的偏载。黄色连杆位于臂架与三角架之间,两端通过铰接副连接,运动时随臂架角度变化而摆动,起到约束轨迹和传递动作的作用。

  后侧灰色三角支撑机架是整套设备的稳定基础。两根斜撑与底部横向框架组成开放的支撑轮廓,前侧留出钻具下落空间,后侧则通过杆件形成抗倾覆区域。实际布置时,需要把钻具工作点控制在机架支撑多边形附近,不能让螺旋钻长期远离机架重心线作业,否则单人施加压力时容易产生翘动。底部框架的横向长度、斜撑张开角度和臂架后铰点高度共同决定设备稳定性;若用于真实土层钻孔,还应在底架上增加配重或锚固接口,若仅用于表演演示,则可通过简化底架控制重量。

  设计思路上,该结构把复杂的钻孔设备压缩为可读的机械动作系统:螺旋钻负责直观展示切削与输送,蓝色臂架负责大范围姿态调整,黄色连杆负责运动协同,灰色机架负责承载和防倾。各部件颜色区分明显,便于在三维软件中检查装配层级,也适合用于机构原理讲解。铰接位置应保留合理间隙,销轴与耳板之间按转动副理解;臂架与箱体连接处需要承受复合载荷,耳板间距和销轴直径不能只按外观比例确定,需结合下钻阻力复核。

  外形边界方面,装置竖直工作状态高度明显大于宽度,钻具位于最下方,臂架向上并向后延伸,机架在后侧形成支撑。运输或停放时,臂架折叠后可降低上部轮廓,但螺旋叶片仍沿钻杆轴向占据较长空间,因此现场通道宽度不仅要考虑机架宽度,还要预留钻具下方安全距离和操作者站位。安装时,底架应放置在平整面上,钻杆轴线在工作位置尽量保持竖直;若表演场地有硬面,可在钻具下方设置可替换的模拟介质盒,避免叶片直接接触地面。维护关注点集中在铰接销轴、传动箱体输出端和螺旋叶片根部,这些位置在反复启停和提钻过程中最容易出现松动或磨损。
