CA6140车床进给传动齿轮箱结构

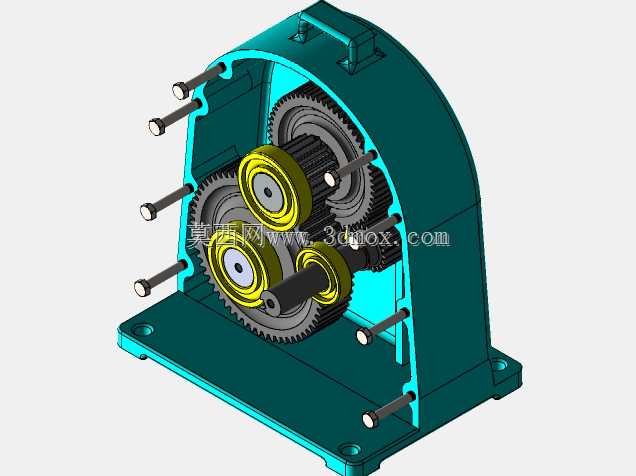

　　该齿轮箱结构面向普通卧式车床主轴箱与进给传动系统的教学、测绘和结构验证场景，属于机床加工设备中承担转速变换、扭矩传递与运动分配的核心传动部件。箱体采用剖分观察式表达，外侧箱盖处于移除状态，内部各级圆柱齿轮、齿轮轴、轴承配合段、轴端定位结构以及箱体连接螺栓均完整呈现，能够直观反映车床齿轮箱从动力输入到多级变速输出的传动路线。

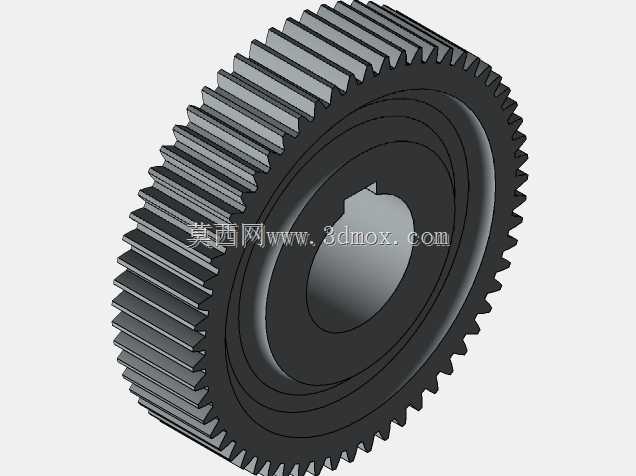

　　从实际用途看，这类齿轮箱主要布置在CA6140车床主轴箱区域或进给传动链路中，通过不同齿数齿轮的啮合组合，将电机输入的恒定转速转换为多档输出转速，同时满足车削外圆、端面、螺纹及进给运动时对转速和扭矩的不同要求。重载低速工况下，大直径从动齿轮承担较高扭矩，齿轮齿宽、轮毂厚度和轴径均按传动载荷进行匹配；高速级则通过较小齿轮实现转速提升与结构紧凑布置。模型中多根平行轴沿箱体内部空间分层排布，齿轮之间存在固定啮合、滑移换档或传动过渡等不同功能关系，符合普通车床变速箱多级传动的典型布局。

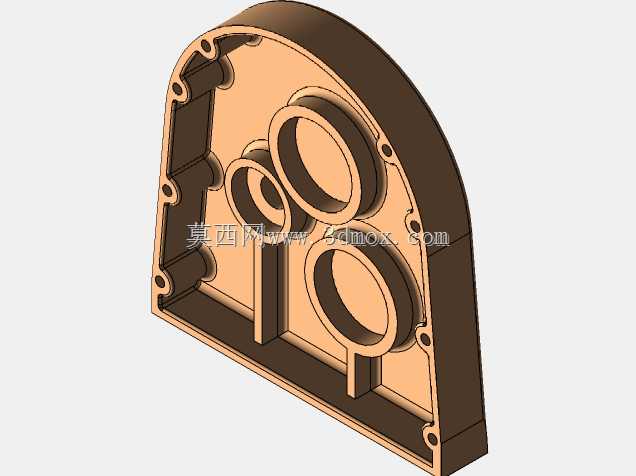

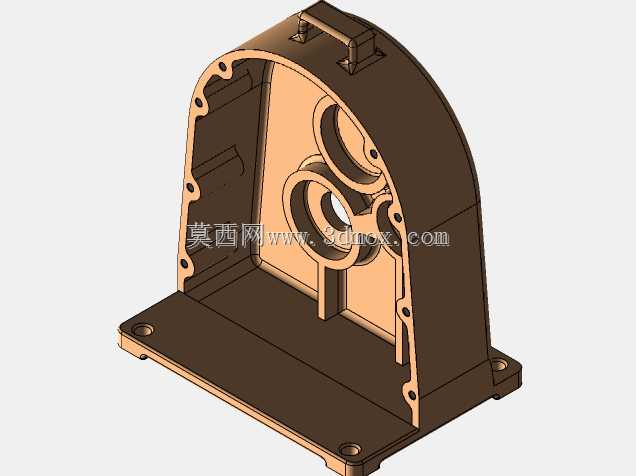

　　结构设计上，箱体内腔需要同时容纳齿轮副、润滑空间和轴承安装位置。外壁采用弧形加高轮廓，为顶部大齿轮回转留出安全间隙，避免齿顶圆与箱壁发生干涉；底部设置带安装孔的矩形底座，用于将整个齿轮箱固定在床身或支承平台上。底座孔位构成最主要的安装边界，设计时需保证底面平面度、螺栓孔间距以及箱体轴线相对安装基准的平行度。箱体侧面伸出的多根长螺栓用于箱盖与箱座的紧固，螺栓沿剖分面周边分布，靠近轴承座和受力较大的位置适当加密，以提高箱体刚度和密封可靠性。

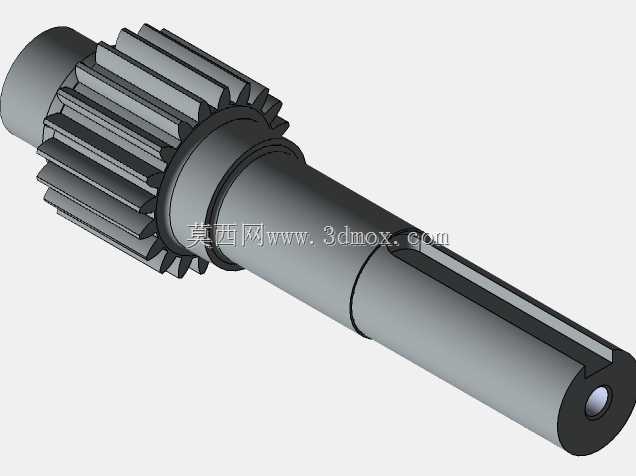

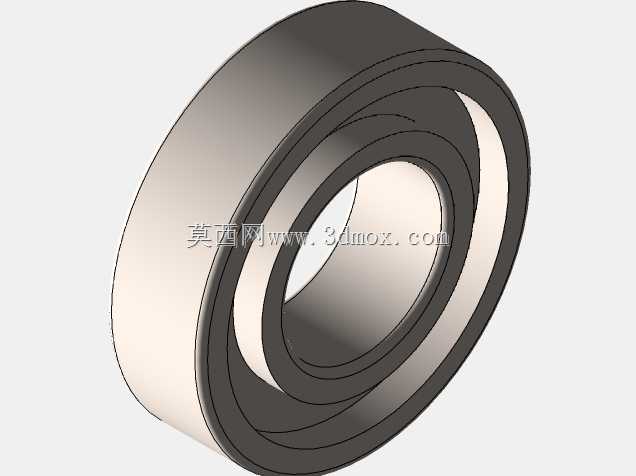

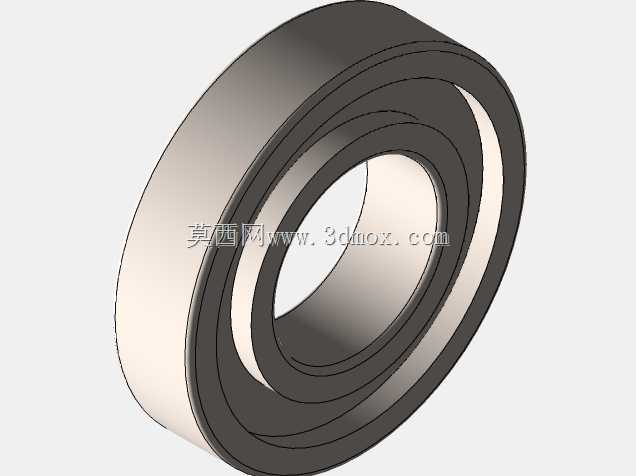

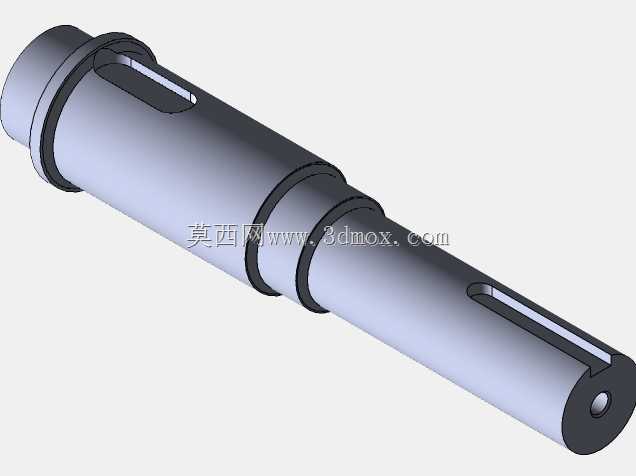

　　齿轮轴组件的设计重点在于轴系支承、轴向定位和齿轮装拆顺序。各轴两端伸入箱体轴承孔内，轴肩、套筒或轴承端盖对齿轮和轴承进行限位；齿轮轮毂与轴段通过键连接传递扭矩，轴端长度需预留端盖、紧固件和拆装空间。模型中大、小齿轮交错布置，齿顶圆之间、齿轮与箱体内壁之间均保留均匀间隙，既考虑润滑油流动，也避免热膨胀和装配误差造成摩擦。箱体顶部提手结构便于箱盖吊装与检修，底部凸缘和加强轮廓则增强受载后的抗变形能力。

　　外形边界方面，整体高度由最高齿轮齿顶圆、顶部箱壁和提手共同决定，长度方向受输入轴、输出轴外伸端以及底座安装孔限制，宽度方向则取决于齿轮齿宽、轴系支承跨距和侧壁厚度。安装时需核对轴端中心高、底脚孔位置、外伸轴与联轴器或带轮的连接尺寸，同时保证剖分面与轴线基准的位置关系。维护过程中，箱盖拆开后可直接检查齿面啮合、轴承磨损和润滑状态，适合用于机床传动课程设计、装配工艺分析以及车床备件测绘。
