多档位焊接式旋转波段开关结构

　　这款多档位旋转选择开关常见于工业控制机柜、测试仪器面板、机床操作站、音频设备与老旧数控系统的信号回路里，核心作用是通过轴端旋钮的角向转动，在12个独立档位之间完成回路选通，把人工旋转动作转化为后端电路的通断组合，承担模式切换、量程选择、通道寻址、功能分组这类低负载信号切换任务，并不直接驱动大功率负载。从现场使用习惯看，这类开关往往布置在操作面板人手容易触及的区域，操作者通过旋钮到位时的轻微顿挫感判断档位是否卡入正确位置，不需要额外目视确认也能盲操作，这也是旋转波段开关相比按键阵列在油污、粉尘、戴手套工况下更受维护人员欢迎的原因。

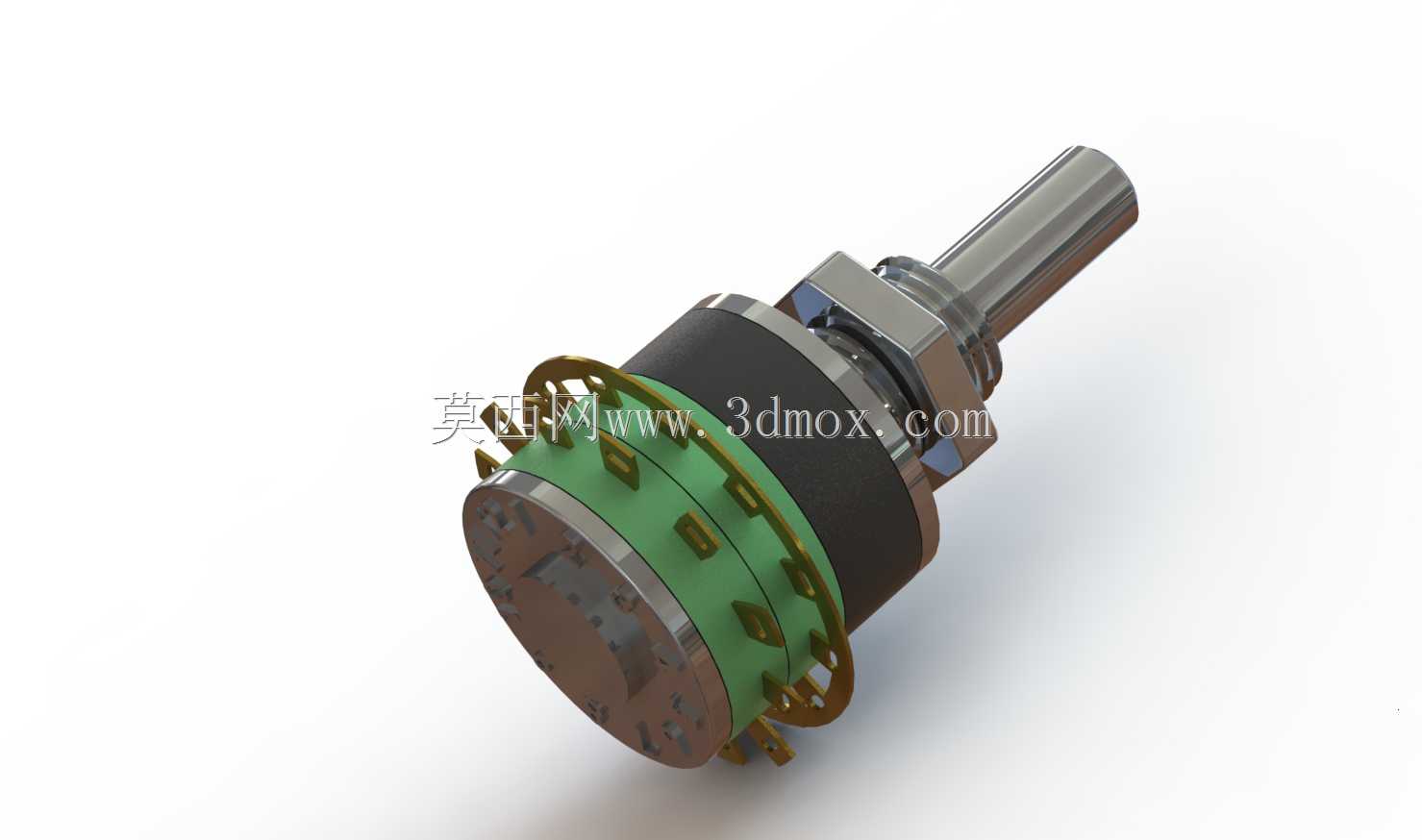

　　从结构拆解思路来看，整支开关沿轴向分为操作轴段、面板锁紧段、本体基座段与尾部接线段四个部分。前端金属圆轴伸出面板外侧，用于配套旋钮帽，轴径按照常见面板旋钮标准选取，轴端通常做扁位或者滚花处理，防止旋钮帽转动打滑。轴根部配套六角锁紧螺母与止动垫片，安装时从面板背面穿入预制安装孔，正面套上垫片拧紧螺母即可把开关本体固定在面板上，安装孔周边需要预留螺母扳手的回转空间，避免和面板上其他按钮、指示灯发生干涉。中部黑色圆柱段是开关的动触片基座腔，内部封装转轴联动的动触点簧片，簧片采用弹性铜合金冲压成型，表面镀银降低接触电阻，每次转轴带动动片旋转一个档位角度，动触点就和对应静触点可靠压合，到位后由钢珠弹簧定位机构提供顿挫手感，同时保证触点压力稳定，不会因为设备振动出现档位偏移。

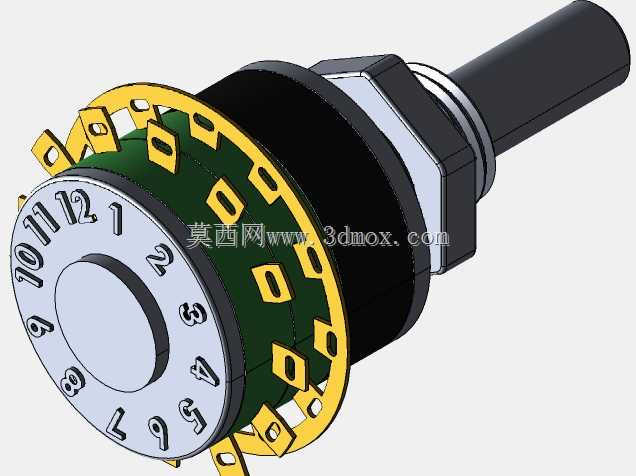

　　尾部绿色绝缘基座是整个开关的接线承载部分，基材选用耐温酚醛塑料或者玻纤增强工程塑料，能够承受焊接时的瞬时高温，不会因为烙铁热量传导导致基座融化变形。12个档位对应的静触片沿圆周方向均匀排布在基座端面上，每片静触片向外延伸出焊接引脚，引脚采用镀锡铜材，适配手工烙铁焊接与波峰焊两种工艺，现场接线时把信号导线剥头后直接缠绕在引脚根部镀锡固定，也可以根据需求压接冷压端子后再焊接，避免多股细铜丝散丝造成相邻引脚短路。引脚之间预留了足够的爬电距离，即使在潮湿、轻微凝露的工控柜环境里，也能维持不同回路之间的绝缘性能。外圈的金色金属支架一方面作为基座的结构加强件，把绿色绝缘片和中部黑色本体铆接成整体，抵抗焊接和长期使用中的热胀冷缩应力，另一方面部分引脚通过支架和面板金属壳体连通，实现外壳接地，降低外部电磁干扰对微弱信号回路的影响。

　　选型和布局阶段需要重点核对几个边界尺寸：首先是面板安装孔径，这类轴装式旋转开关普遍采用标准圆孔开孔，开孔公差控制在合理范围，过大容易导致开关本体晃动，过小则无法穿入；其次是轴端伸出面板的长度，要匹配所选旋钮帽的安装深度，伸出过长会导致旋钮帽晃动，过短则旋钮无法卡紧；第三是开关本体在面板后方的轴向占用深度，布局控制柜内部走线槽、线槽支架和内部PCB板时，要给开关尾部留出接线操作空间，尤其是焊接导线后导线会向外弯折，需要预留导线弯曲半径，避免硬折导线损伤焊点。径向方向上，开关圆周外围要和相邻元件保持至少一个引脚接线的操作间隙，方便烙铁头伸入完成每个引脚的焊接作业。

　　电气特性上这款开关适配低电压小电流的信号切换场景，额定通断能力对应250毫安、60伏以下的回路，完全覆盖PLC输入点采样、仪器量程切换、指示灯逻辑选通这类常规信号负载，设计回路时要注意不能把它串入动力主回路，也不能用来直接分断感性负载，避免触点拉弧烧蚀。非短路型的触点排布逻辑保证切换档位时，前一档位的触点先断开、后一档位的触点再闭合，不会出现两个档位瞬间同时导通的情况，防止多组信号源短接冲突，这一特性在多通道模拟量采集、量程分压切换回路里尤为关键。建模过程中可以按照实际装配关系把转轴、锁紧螺母、动触基座、绝缘片、引脚、接地支架分别拆成独立零件，还原铆接、卡扣的装配细节，既可以用于控制柜面板布局的干涉校验，也可以作为电气元件库的标准件导入后续整机设计，在虚拟装配阶段就能确认面板开孔、后方走线空间和旋钮操作行程是否存在冲突，减少样机加工后的返工。
